Фото 2 - Сенсон-Ц система контроля концентрации газов.

Сенсон-Ц система контроля концентрации газов

Артикул: 23090 Категории: Газоаналитические системы, Стационарные газоанализаторы Метки: Минимальная цена, НИИИТ, Сенсон

от 22550,00 руб

Документация:

Руководство по эксплуатации на Контроллер Сенсон К-64Ц, сетевое табло Сенсон Т-64Ц, сетевое реле Сенсон Р-02Ц
Руководство по эксплуатации на Сенсон-СВ-5021
Руководство по эксплуатации на Сенсон-СВ-5022, -5023
Руководство по эксплуатации на Сенсон-СВ-5031
Руководство по эксплуатации Сенсон-СВ-7031
Руководство по эксплуатации Сенсон-СД-РВЕхd-7031
Руководство по эксплуатации Сенсон-СВ-7032, -7033

Цифровая система контроля загазованности Сенсон-Ц предназначена для непрерывного контроля в атмосфере рабочей зоны с измерением численных значений концентраций одного из газов: метан (СН4), пары углеводородов (СхНу), метанол (СН3ОН), этанол (C2H5OH), формальдегид (Н2СО), оксид углерода (СО), диоксид углерода (СО2), хлор (Cl2), водород (Н2), сероводород (H2S), хлороводород (HCl), аммиак (NH3), оксид азота (NO), диоксид азота (NO2), кислород (O2), диоксид серы (SO2), а также, световой и звуковой сигнализации о превышении концентрации заданных пороговых уровней, с возможностью автоматического включения внешних устройств (системы защиты, оповещения и т.п.) контактами реле.

Область применения системы контроля загазованности Сенсон-Ц – в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа; на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс; на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.) и пр.

Количество подключаемых газоанализаторов: от 1 до 64
Сигнализация: цифровая, световая, звуковая
Напряжение электропитания: 24В, 220В (опция)
Гарантийный срок: 12 мес.
Работает совместно с газоанализаторами: Сенсон-5021-03, Сенсон-СВ-5021-13, Сенсон-СВ-5022, Сенсон-СВ-5023, Сенсон-СВ-5031, Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033

ФотоНаименованиеХарактеристикиЦенаКорзина

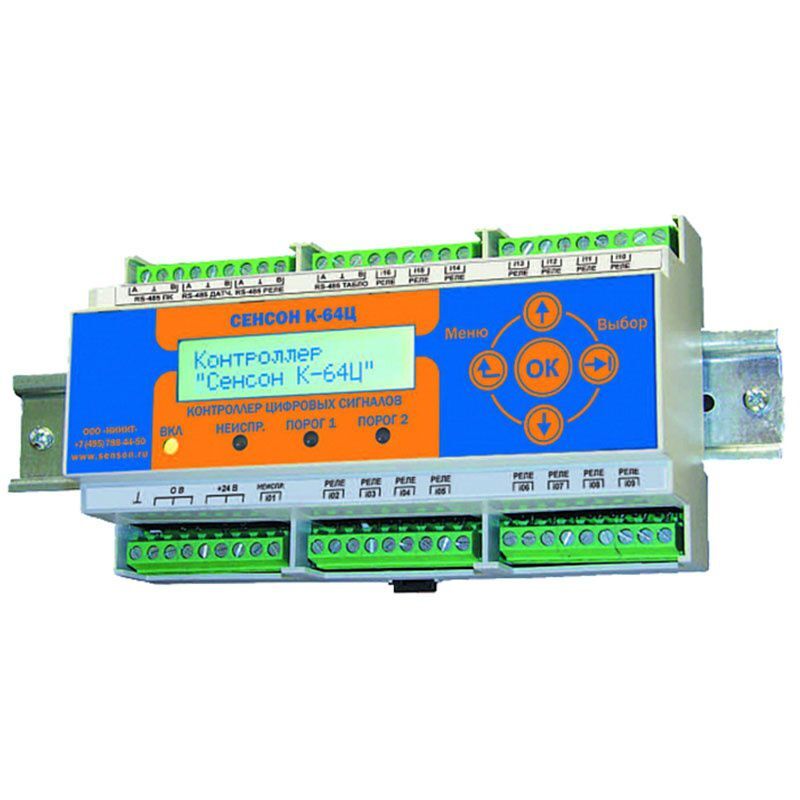

Фото 3 - Сенсон-Ц система контроля концентрации газов.Сенсон-К-64Ц контроллер цифровых сигналов
  1. Количество подключаемых газоанализаторов:  от 1 до 64
  2. Сигнализация: цифровая, световая, звуковая
  3. Выходные сигналы: RS-485 MODBUS RTU, 16 встроенных реле типа “сухой контакт”, до 245 внешних реле (опция)
  4. Степень защиты оболочки: IP40
  5. Наличие взрывозащиты: отсутствует
  6. Рабочий диапазон температур: от 0 до +50 °С
  7. Материал корпуса: пластик
  8. Напряжение электропитания: 24В, 220В (опция)
  9. Гарантийный срок: 12 мес.
от 33000,00 руб

В корзину

Фото 4 - Сенсон-Ц система контроля концентрации газов.
Фото 5 - Сенсон-Ц система контроля концентрации газов.
Фото 6 - Сенсон-Ц система контроля концентрации газов.Фото 7 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СВ-5021 стационарный 1-канальный газоанализатор
  1. Сигнализация: световая, цифровая (все кроме Сенсон-СВ-5021-02, -12), звуковая (опция)
  2. Выходные сигналы: 4-20 мА, реле типа "сухой контакт" (все кроме Сенсон-СВ-5021-03, -13), RS-485 с протоколом MODBUS RTU (только для Сенсон-СВ-5021-03, -13)
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex d IIС T6 Gb Х
  5. Рабочий диапазон температур: от -60 до +50 °С
  6. Материал корпуса: алюминиевый сплав (модуль МКИУС), нержавеющая сталь (модуль МКТ-3м)
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
Цена по запросу

Подробнее

Фото 8 - Сенсон-Ц система контроля концентрации газов.
Фото 9 - Сенсон-Ц система контроля концентрации газов.
Фото 10 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СВ-5022 стационарный 1-канальный газоанализатор
  1. Сигнализация: цифровая, световая, звуковая
  2. Выходные сигналы: 4-20 мА, реле типа "сухой контакт"
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
  5. Рабочий диапазон температур: от -30 до +50 °С
  6. Материал корпуса: пластик
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
от 19580,00 руб

В корзину

Фото 11 - Сенсон-Ц система контроля концентрации газов.
Фото 12 - Сенсон-Ц система контроля концентрации газов.
Фото 13 - Сенсон-Ц система контроля концентрации газов.Фото 14 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СВ-5023 стационарный 1-канальный газоанализатор
  1. Сигнализация: цифровая, световая, звуковая
  2. Выходные сигналы: 4-20 мА, реле типа "сухой контакт", RS-485, протокол MODBUS RTU
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
  5. Рабочий диапазон температур: от -40 до +50 °С
  6. Материал корпуса: металл
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный (Сенсон-СВ-5023), принудительный (Сенсон-СВ-5023-01)
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
от 20680,00 руб

В корзину

Фото 15 - Сенсон-Ц система контроля концентрации газов.
Фото 16 - Сенсон-Ц система контроля концентрации газов.
Фото 17 - Сенсон-Ц система контроля концентрации газов.Фото 18 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СВ-5031 стационарный 1-канальный газоанализатор
  1. Сигнализация: цифровая, световая, звуковая (опция)
  2. Выходные сигналы: 4-20 мА, реле типа "сухой контакт", HART, RS-485 MODBUS RTU
  3. Степень защиты оболочки: IP66/IP67
  4. Наличие взрывозащиты: да
  5. Рабочий диапазон температур: от -60 до +50 °С
  6. Материал корпуса: алюминиевый сплав/нержавеющая сталь
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
Цена по запросу

Подробнее

Фото 19 - Сенсон-Ц система контроля концентрации газов.
Фото 20 - Сенсон-Ц система контроля концентрации газов.
Фото 21 - Сенсон-Ц система контроля концентрации газов.Фото 22 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СД-7031 стационарный 1-канальный газоанализатор
  1. Сигнализация: отсутствует
  2. Выходные сигналы: 4-20 мА, RS-485, MODBUS RTU
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex d IIС T6 Gb X, PB Ex d I Mb X (для исполнения СД-PBExd)
  5. Рабочий диапазон температур: от -60 до +50 °С
  6. Материал корпуса: нержавеющая сталь
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный / принудительный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
Цена по запросу

Подробнее

Фото 23 - Сенсон-Ц система контроля концентрации газов.
Фото 24 - Сенсон-Ц система контроля концентрации газов.Сенсон-СД-7032 стационарный 1-канальный газоанализатор
  1. Сигнализация: отсутствует
  2. Выходные сигналы: 4-20 мА, RS-485, MODBUS RTU
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
  5. Рабочий диапазон температур: от -30 до +50 °С
  6. Материал корпуса: пластик
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
от 16500,00 руб

В корзину

Фото 25 - Сенсон-Ц система контроля концентрации газов.
Фото 26 - Сенсон-Ц система контроля концентрации газов.
Фото 27 - Сенсон-Ц система контроля концентрации газов.Фото 28 - Сенсон-Ц система контроля концентрации газов.Фото 29 - Сенсон-Ц система контроля концентрации газов.
Сенсон-СД-7033 стационарный 1-канальный газоанализатор
  1. Сигнализация: отсутствует
  2. Выходные сигналы: 4-20 мА, RS-485, MODBUS RTU
  3. Степень защиты оболочки: IP66
  4. Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
  5. Рабочий диапазон температур: от -40 до +50 °С
  6. Материал корпуса: алюминиевый сплав
  7. Напряжение электропитания: 24В
  8. Отбор пробы: диффузионный
  9. Межповерочный интервал: 12 мес.
  10. Гарантийный срок: 12 мес.
от 18040,00 руб

В корзину

Фото 30 - Сенсон-Ц система контроля концентрации газов.
Фото 31 - Сенсон-Ц система контроля концентрации газов.
Фото 32 - Сенсон-Ц система контроля концентрации газов.Фото 33 - Сенсон-Ц система контроля концентрации газов.
Блок питания на DIN-рейку для системы загазованностиВ качестве источников питания для пультов контроля (контроллеров) Сенсон-К-1М, Сенсон-К-4М, Сенсон-К-8М и А-1, А-4М, А-8М  используются блоки питания на DIN рейку с разной выходной мощностью в зависимости от количества и типа датчиков.от 1800,00 руб

В корзину

Фото 34 - Сенсон-Ц система контроля концентрации газов.
Фото 35 - Сенсон-Ц система контроля концентрации газов.
Фото 36 - Сенсон-Ц система контроля концентрации газов.
Выносной блок силового реле на DIN-рейкуВыносной блок промежуточного силового реле  предназначен для коммутации электрических нагрузок в цепях постоянного и переменного тока. Оно используется в случаях, когда основное реле не справляется с имеющейся мощностью или выходных цепей в основном реле меньше, чем число управляемых цепей.от 1920,00 руб

В корзину

Фото 37 - Сенсон-Ц система контроля концентрации газов.
Фото 38 - Сенсон-Ц система контроля концентрации газов.
Фото 39 - Сенсон-Ц система контроля концентрации газов.Фото 40 - Сенсон-Ц система контроля концентрации газов.Фото 41 - Сенсон-Ц система контроля концентрации газов.
Корпус для монтажа пультов систем загазованностиКорпуса для монтажа (распределительные щитки) предназначены для установки в жилых и общественных зданиях, а также на объектах промышленного назначения. Прочные, надежные и простые в монтаже щитки изготовлены из ударопрочного, термостойкого пластика. Благодаря продуманной конструкции в распределительных щитках легко выполнять внутренний электромонтаж. Использование кабельных вводов позволяет сохранить степень защиты щитков на уровне IP 65 и предотвратить попадание пыли и влаги на электроустановку.от 2400,00 руб

В корзину

Фото 42 - Сенсон-Ц система контроля концентрации газов.

Сенсон-Ц система контроля концентрации газов



Дополнительное оснащение для системы Сенсон-Ц

№ п/п Наименование Цена с НДС (20%), руб.
1 Блок питания 0,6 А 24 В (на DIN-рейку) 1 743
2 Блок питания 1,5 А 24 В (на DIN-рейку) 2 178
3 Блок питания 2 А 24 В (на DIN-рейку) 3 389
4 Выносной блок силового реле (на DIN-рейку) 2 299
5 Барьер искрозащиты БИ-Exia-130-24 (130мА, 2,8 Вт) 4 719
6 Барьер искрозащиты БИ-Exia-150-24 (150мА, 3,3 Вт) 4 961
7 Барьер искрозащиты БИ-Exia-180-24 (180мА, 3,9 Вт) 5 204
8 Козырек защитный (Пластик) 2 299
9 Козырек защитный (Нержавейка) 4 950
10 Корпус для монтажа (до 36 модулей) 11 253
11 Корпус для монтажа (до 18 модулей) 8 410
12 Корпус для монтажа (до 8 модулей) 3 994
13 Поверочная камера НГ-5 3 267
14 Поверочная камера НГ-6 3 267
15 Преобразователь интерфейса RS-485-USB для связи с ПК 5 082
16 Преобразователь интерфейса UART-USB для связи с ПК 6 292
17 Пульт калибровки ПК-01 18 150
18 Реле Сенсон Р-02Ц 11 133
19 Табло Сенсон Т-64Ц 22 992
Характеристики Значения
Количество подключаемых выносных датчиков от 1 до 64
Количество подключаемых внешних реле от 1 до 245
Количество встроенных реле “сухой контакт” 16
Материал корпуса контроллера пластик (поликарбонат)
Крепление контроллера на DIN-рейку шириной 35мм
Индикация световая, звуковая, цифровая
Выходные сигналы RS-485, протокол Modbus RTU, “сухой контакт” реле (Порог1, Порог2, Неисправность)
Параметры электронных реле:

– реле “Порог 1” и “Порог 2”

– реле “Неисправность”



нормально-разомкнутые, 150 мА, до 100 В (постоянный или переменный ток)

нормально-замкнутое, 150 мА, 60 В (постоянный или переменный ток)
Степень пылевлагозащиты контроллера IP40
Напряжение питания 24 В или 220 В (опция)
Потребляемая мощность 4,8 Вт
Максимальная длина кабеля сопротивлением не более 50Ом от контроллера до внешнего устройства 1200м
Габариты 156×90×60мм
Масса 300 г
Межповерочный интервал 12 мес.
Средний срок службы:

– сенсоры

– выносные датчики, контроллер



до 3 лет

10 лет
Гарантийный срок эксплуатации 12 мес.
Рабочий диапазон температур:

– контроллер, информационное табло

– сетевое реле Сенсон Р-02Ц

– выносное силовое реле

– выносные датчики в пластиковом корпусе Сенсон-СВ-5022, Сенсон-СД-7032,

– выносные датчики в металлическом корпусе Сенсон-СВ-5023, Сенсон-СД-7033,

– выносные датчики в металлическом корпусе Сенсон-СВ-5021, Сенсон-СВ-5031, Сенсон-СД-7031



от 0°С до +50°С

от -40 до +80°С

от -25 до +700°С

от -30°С до +50°С

от -40°С до +50°С

от -60°С до +50°С
Относительная влажность воздуха 30-95%, без конденсации влаги
Атмосферное давление 84-120 кПа
Контролируемый газ Тип сенсора Диапазон измерения Порог 1 Порог 2 Пределы основной относительной погрешности δ, %
Аммиак (NH3) электрохимический 0 – 200 мг/м3 20 мг/м3 60 мг/м3 ±15
0 – 1500 мг/м3 500 мг/м3 нет ±10
Водород (H2) электрохимический 0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д. ±10
Водород (H2) в кислороде (O2) термокаталитический 0 – 4 % об.д.
Оксид азота (NO) электрохимический 0 – 30 мг/м3 5 мг/м3 10 мг/м3 ±15
Диоксид азота (NO2) электрохимический 0 – 30 мг/м3 2 мг/м3 10 мг/м3 ±15
Диоксид серы (SO2) электрохимический 0 – 30 мг/м3 10 мг/м3 нет ±20
Оксид углерода (CO) электрохимический 0 – 300 мг/м3 20 мг/м3 100 мг/м3 ±10
Диоксид углерода (CO2) оптический 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д. ±15
0 – 100 % об.д. ±10
Кислород (O2) электрохимический 0 – 30 % об.д. 18 % об.д. 23 % об.д. ±5
0 – 100 % об.д. ±1
Кислород (O2) в водороде (H2) термокаталитический 0 – 1 % об.д.
Метан (CH4) термокаталитический, оптический 0 – 5 % об.д. 0,5 % об.д. 1 % об.д. ±10
оптический 0 – 100 % об.д. ±5
Метанол (CH3OH) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±20
Пропан (C3H8) термокаталитический,

оптический

 0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Сероводород (H2S) электрохимический 0 – 30 мг/м3 3 мг/м3 10 мг/м3 ±10
1 – 200 мг/м3
Углеводороды (CxHy) термокаталитический,

полупроводниковый,

оптический

 0 – 1 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Формальдегид (H2CO) электрохимический 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3 ±25
Хлор (Cl2) электрохимический 0 – 30 мг/м3 1 мг/м3 5 мг/м3 ±10
Хлороводород (HCl) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±25
Этанол (C2H5OH) термокаталитический 0 – 5000 мг/м3 1000 мг/м3 5000 мг/м3 ±25
0 – 3 %об.д. 0,3 % об.д. 0,6 % об.д. ±15
  • Контроллер Сенсон К-64Ц
  • Выносные датчики:

– датчик Сенсон-5021-03 в металлическом корпусе
– датчик Сенсон-5021-13 в металлическом корпусе
– датчик Сенсон-5022 в пластиковом корпусе
– датчик Сенсон-5023 в металлическом корпусе
– датчик Сенсон-5031 в металлическом корпусе
– датчик Сенсон-7031 в металлическом корпусе
– датчик Сенсон-7032 в пластиковом корпусе
– датчик Сенсон-7033 в металлическом корпусе

  • Паспорт
  • Руководство по эксплуатации
  • Упаковка



Поставляется по отдельному заказу:

Похожие товары

КИП оборудование
450017, Россия, Республика Башкортостан, Уфа, улица Зеленодольская, дом 63
Телефон: +7 (347) 299-71-72
Почта: zakaz@kiponline.ru
