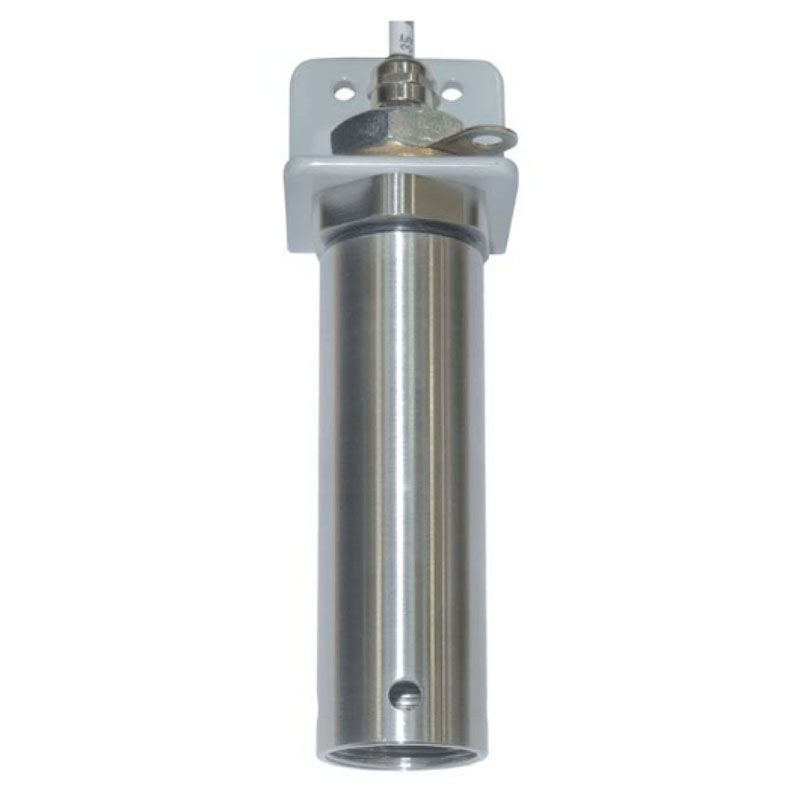

Сенсон-СД-7031 стационарный 1-канальный газоанализатор

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Соответствует требованиям Правил Российского морского регистра судоходства (РМРС) (опция).
Соответствует требованиям ISO 9001:2015
Соответствует уровню полноты безопасности SIL2

Документация:

Руководство по эксплуатации Сенсон-СВ-7031
Руководство по эксплуатации Сенсон-СД-РВЕхd-7031


Газоанализатор Сенсон-СД-7031 предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий.

Область применения газоанализатора Сенсон-СД-7031 – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей: в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа, на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа и пр.

Сенсон-СД-7031 предназначен для эксплуатации в особо жестких условиях с точки зрения климатических, механических и коррозионных воздействий. Конструкция исключает доступ к управляющей электронике и в то же время обеспечивает простоту смены интеллектуального сенсорного модуля «Сенсон-СМ-9001».

Сигнализация: отсутствует
Выходные сигналы: 4-20 мА, RS-485, MODBUS RTU
Степень защиты оболочки: IP66
Степень взрывозащиты: 1Ex d IIС T6 Gb X, PB Ex d I Mb X (для исполнения СД-PBExd)
Рабочий диапазон температур: от -60 до +50 °С
Материал корпуса: нержавеющая сталь
Напряжение электропитания: 24В
Отбор пробы: диффузионный / принудительный
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

Система газоаналитическая Сенсон-СД-7031

№ п/п Наименование Цена с НДС (20%), руб.
1 Система газоаналитическая Сенсон-СД-7031-01 с принудительным пробоотбором, в металлическом корпусе, без индикации, с RS-485, 4-20 мА, взрывозащита 1Ex d IIС T6 Gb X По запросу
2 Система газоаналитическая Сенсон-СД-РВЕхd-7031 с диффузионным пробоотбором, исполнение для шахт. В металлическом корпусе, без индикации, с RS-485, 4-20 мА, взрывозащита PB Ex d I Mb X По запросу
3 Система газоаналитическая Сенсон-СД-РВЕхd-7031-01 с принудительным пробоотбором, исполнение для шахт. В металлическом корпусе, без индикации, с RS-485, 4-20 мА, взрывозащита PB Ex d I Mb X По запросу
4 Система газоаналитическая Сенсон-СД-7031 с диффузионным пробоотбором, в металлическом корпусе, без индикации, с RS-485, 4-20 мА, взрывозащита 1Ex d IIС T6 Gb X:
5 Система газоаналитическая Сенсон-СД-7031-СМ-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор По запросу
6 Система газоаналитическая Сенсон-СД-7031-СМ-NН3-3-ЭХ на аммиак (NH3), 0-1500 мг/м3, электрохимический сенсор По запросу
7 Система газоаналитическая Сенсон-СД-7031-СМ-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор По запросу
8 Система газоаналитическая Сенсон-СД-7031-СМ-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор По запросу
9 Система газоаналитическая Сенсон-СД-7031-СМ-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор По запросу
10 Система газоаналитическая Сенсон-СД-7031-СМ-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор По запросу
11 Система газоаналитическая Сенсон-СД-7031-СМ-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор По запросу
12 Система газоаналитическая Сенсон-СД-7031-СМ-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор По запросу
13 Система газоаналитическая Сенсон-СД-7031-СМ-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор По запросу
14 Система газоаналитическая Сенсон-СД-7031-СМ-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор По запросу
15 Система газоаналитическая Сенсон-СД-7031-СМ-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор По запросу
16 Система газоаналитическая Сенсон-СД-7031-СМ-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор По запросу
17 Система газоаналитическая Сенсон-СД-7031-СМ-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор По запросу
18 Система газоаналитическая Сенсон-СД-7031-СМ-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор По запросу
19 Система газоаналитическая Сенсон-СД-7031-СМ-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор По запросу
20 Система газоаналитическая Сенсон-СД-7031-СМ-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор По запросу
21 Система газоаналитическая Сенсон-СД-7031-СМ-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор По запросу
22 Система газоаналитическая Сенсон-СД-7031-СМ-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор По запросу
23 Система газоаналитическая Сенсон-СД-7031-СМ-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор По запросу
24 Система газоаналитическая Сенсон-СД-7031-СМ-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор По запросу
25 Система газоаналитическая Сенсон-СД-7031-СМ-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор По запросу
26 Система газоаналитическая Сенсон-СД-7031-СМ-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор По запросу
27 Система газоаналитическая Сенсон-СД-7031-СМ-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор По запросу
28 Система газоаналитическая Сенсон-СД-7031-СМ-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор По запросу
29 Система газоаналитическая Сенсон-СД-7031-СМ-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор По запросу
30 Система газоаналитическая Сенсон-СД-7031-СМ-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор По запросу



Дополнительное оснащение для Сенсон-СД-7031

№ п/п Наименование Цена с НДС (20%), руб.
1 Контроллер Сенсон-К-1М с гермовводом, 1-канальный 8 250
2 Контроллер Сенсон-К-4М на 4 датчика 22 000
3 Контроллер Сенсон-К-8М на 8 датчиков 32 670
4 Контроллер Сенсон К-64Ц на 64 датчика, связь с датчиками по каналу RS-485 33 000
5 Блок питания 0,25 А 24 В (сетевой адаптер) 1 320
6 Блок питания 0,6 А 24 В (на DIN-рейку) 1 584
7 Блок питания 1,5 А 24 В (на DIN-рейку) 1 980
8 Выносной блок силового реле (на DIN-рейку) 2 090
9 Барьер искрозащиты БИ-Exia-130-24 (130мА, 2,8 Вт) 4 290
10 Барьер искрозащиты БИ-Exia-150-24 (150мА, 3,3 Вт) 4 510
11 Барьер искрозащиты БИ-Exia-180-24 (180мА, 3,9 Вт) 4 730
12 Козырек защитный (Пластик) 2 090
13 Козырек защитный (Нержавейка) 4 500
14 Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления, гайка 1 430
15 Корпус для монтажа (до 18 модулей) 7 645
16 Корпус для монтажа (до 36 модулей) 10 230
17 Корпус для монтажа (до 4 модулей) 2 090
18 Корпус для монтажа (до 8 модулей) 3 630
19 Поверочная камера НГ-5 2 970
20 Преобразователь интерфейса RS-485-USB для связи с ПК 4 620
21 Преобразователь интерфейса UART-USB для связи с ПК 5 720
22 Пульт калибровки ПК-01 16 500
Характеристики

Значения

Количество контролируемых газов 1
Способ отбора пробы – диффузионный для Сенсон-СД-7031 или

– принудительный для Сенсон-СД-7031-01 (технологическое исполнение с входным и выходным фитингами на измерительном модуле)

Материал корпуса нержавеющая сталь
Выходные сигналы токовый выход 4-20 мА, RS-485, протокол MODBUS RTU
Индикация без индикации
Степень пылевлагозащиты IP66
Степень взрывозащиты 1.   базовое исполнение: 1Ex d IIC T6 Gb X / РВ Ex d I Mb X

2.   исполнение Ма: РО Еx ia I Ma

3.   исполнение Ма-ТК: РО Еx db+db ia I Ma

4.   исполнение Ga: 0Ex ia IIC T6 Ga

5.   исполнение Ga-ТК: 0Ex db+db ia IIC T6 Ga

Напряжение питания 24 В
Потребляемая мощность 1,3 Вт
Габаритные размеры 50х50х170мм
Масса 800 г
Межповерочный интервал 12 мес.
Средний срок службы:

– газоанализатор

– сенсоры



10 лет

3 года

Гарантийный срок эксплуатации 12 мес.
Рабочий диапазон температур от -60°С до +50°С
Относительная влажность воздуха 30-95%, без конденсации влаги
Атмосферное давление 80 – 104 кПа
Контролируемый газ Тип сенсора Диапазон измерения Порог 1 Порог 2 Пределы основной относительной погрешности δ, %
Аммиак (NH3) электрохимический 0 – 200 мг/м3 20 мг/м3 60 мг/м3 ±15
0 – 1500 мг/м3 500 мг/м3 нет ±10
Водород (H2) электрохимический 0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д. ±10
Водород (H2) в кислороде (O2) термокаталитический 0 – 4 % об.д.
Оксид азота (NO) электрохимический 0 – 30 мг/м3 5 мг/м3 10 мг/м3 ±15
Диоксид азота (NO2) электрохимический 0 – 30 мг/м3 2 мг/м3 10 мг/м3 ±15
Диоксид серы (SO2) электрохимический 0 – 30 мг/м3 10 мг/м3 нет ±20
Оксид углерода (CO) электрохимический 0 – 300 мг/м3 20 мг/м3 100 мг/м3 ±10
Диоксид углерода (CO2) оптический 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д. ±15
0 – 100 % об.д. ±10
Кислород (O2) электрохимический 0 – 30 % об.д. 18 % об.д. 23 % об.д. ±5
0 – 100 % об.д. ±1
Кислород (O2) в водороде (H2) термокаталитический 0 – 1 % об.д.
Метан (CH4) термокаталитический, оптический 0 – 5 % об.д. 0,5 % об.д. 1 % об.д. ±10
оптический 0 – 100 % об.д. ±5
Метанол (CH3OH) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±20
Пропан (C3H8) термокаталитический,

оптический

0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Сероводород (H2S) электрохимический 0 – 30 мг/м3 3 мг/м3 10 мг/м3 ±10
1 – 200 мг/м3
Углеводороды (CxHy) термокаталитический,

полупроводниковый,

оптический

0 – 1 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Формальдегид (H2CO) электрохимический 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3 ±25
Хлор (Cl2) электрохимический 0 – 30 мг/м3 1 мг/м3 5 мг/м3 ±10
Хлороводород (HCl) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±25
Этанол (C2H5OH) термокаталитический 0 – 5000 мг/м3 1000 мг/м3 5000 мг/м3 ±25
0 – 3 %об.д. 0,3 % об.д. 0,6 % об.д. ±15
Модель
Децимальный номер Описание
 Сенсон-СД-7031
 ТЦВА.413735.031 Газоанализатор с диффузионным пробоотбором.
Маркировка взрывозащиты: 1Ex d IIС T6 Gb X
Сенсон-СД-7031-01 ТЦВА.413735.031-01 Газоанализатор для принудительного пробоотбора.
Маркировка взрывозащиты: 1Ex d IIС T6 Gb X
 Сенсон-СД-РВЕхd-7031
 ТЦВА.413735.035 Газоанализатор с диффузионным пробоотбором.
Исполнение для шахт.
Маркировка взрывозащиты: PB Ex d I Mb X
Сенсон-СД-РВЕхd-7031-01 ТЦВА.413735.035-01 Газоанализатор для принудительного пробоотбора.
Исполнение для шахт.
Маркировка взрывозащиты: PB Ex d I Mb X
  • Газоанализатор Сенсон-СД-7031 с кабелем длиной 1,8
  • Комплект для монтажа: кронштейн, шайба и кольцо заземления
  • Паспорт на газоанализатор
  • Руководство по эксплуатации
  • Упаковка



Поставляется по отдельному заказу:
