8 250,00 руб
Документация:
Руководство по эксплуатации на контроллер Сенсон К-1М
Контроллер “Сенсон К-1М” предназначен для приема данных от внешних газоаналиазторов по каналу “Токовая петля 4-20 мА”, индикации численного значения концентрации газа, обеспечения световой и звуковой сигнализации о превышении заданных пороговых уровней с возможностью автоматического включения внешних устройств через блок реле “сухой контакт”.

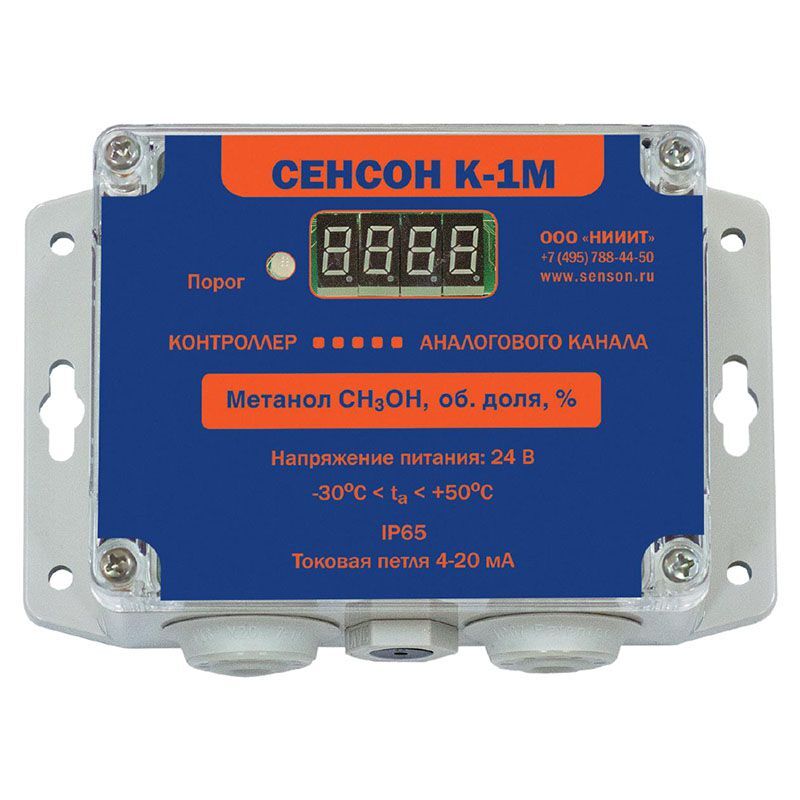

Контроллер выполнен в корпусе из поликарбоната с прозрачной крышкой. На корпусе контроллера имеются гермовводы для кабеля электропитания, выходного сигнала и подключения внешнего газоанализатора, фланцы с отверстиями для крепления.
Количество подключаемых газоанализаторов: 1
Сигнализация: цифровая, световая, звуковая
Выходные сигналы: 4-20 мА, реле типа “сухой контакт” (нагрузка не более 100мА на каждый контакт)
Степень защиты оболочки: IP65
Наличие взрывозащиты: отсутствует, имеет встроенный барьер искрозащиты
Рабочий диапазон температур: от -30 до +50 °С
Материал корпуса: пластик
Напряжение электропитания: 24В, 220В (опция)
Гарантийный срок: 12 мес.
Работает совместно с газоанализаторами: Сенсон-СВ-5021, Сенсон-СВ-5022, Сенсон-СВ-5023, Сенсон-СВ-5031, Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033
Дополнительное оснащение для Сенсон-К-1М
| № п/п | Наименование | Цена с НДС (20%), руб. |
|---|---|---|
| 1 | Блок питания 0,25 А 24 В (сетевой адаптер) | 1 320 |
| 2 | Блок питания 0,6 А 24 В (на DIN-рейку) | 1 584 |
| 3 | Выносной блок силового реле (на DIN-рейку) | 2 090 |
| 4 | Корпус для монтажа (до 18 модулей) | 7 645 |
| 5 | Корпус для монтажа (до 36 модулей) | 10 230 |
| 6 | Корпус для монтажа (до 4 модулей) | 2 090 |
| 7 | Корпус для монтажа (до 8 модулей) | 3 630 |
| Характеристики Сенсон К-1М | Значения | |||||
| Цифровая индикация | 4-х сегментный индикатор | |||||
| Сигнализация световая | есть | |||||
| Сигнализация звуковая | есть | |||||
| Материал корпуса | поликарбонат серого цвета | |||||
| Входной сигнал токовый | 4-20 мА | |||||
| Выходной сигнал токовый | 4-20 мА | |||||
| Выходной сигнал дискретный, три реле типа “сухой контакт” “Порог 1” и “Порог 2”, нормально-открытые “Неисправность”, нормально-закрытое |
100 мА, до 27 В | |||||
| Напряжение питания контроллера (от источника постоянного напряжения) | 24 В (± 10 %) | |||||
| Условия эксплуатации контроллера Сенсон К-1М: | ||||||
| – температура окружающей среды | от –30 до +50 °С | |||||
| – атмосферное давление | от 84 до 120 кПа | |||||
| – относительная влажность | от 30 до 95%, без конденсации влаги | |||||
| Потребляемая мощность, не более: | 1,5 Вт | |||||
| Срок службы пульта контроля, не менее | 10 лет | |||||
| Гарантийный срок эксплуатации | 12 мес. | |||||
| Степень защиты корпуса от внешних воздействий по ГОСТ 14254-2015 | IP65 | |||||

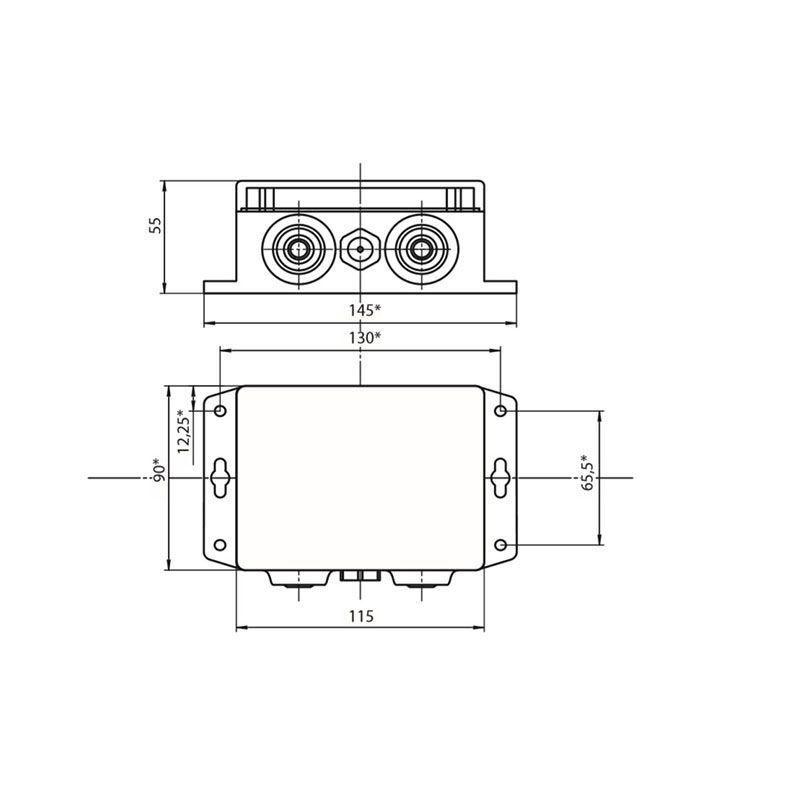

| Габаритные размеры контроллера, не более, мм | 145 х 95 х 55 | |||||
| Масса контроллера Сенсон К-1М, г, не более | 300 | |||||
• Контроллер “Сенсон К-1М”
• Паспорт
• Руководство по эксплуатации
• Упаковка
По отдельному заказу поставляются:
• Блок выносного силового реле
• Блок питания 24В, 0.25А, 6Вт (сетевой адаптер)
• Блок питания 24В, 0.6А, 15Вт (на DIN-рейку)
• Бокс монтажный
