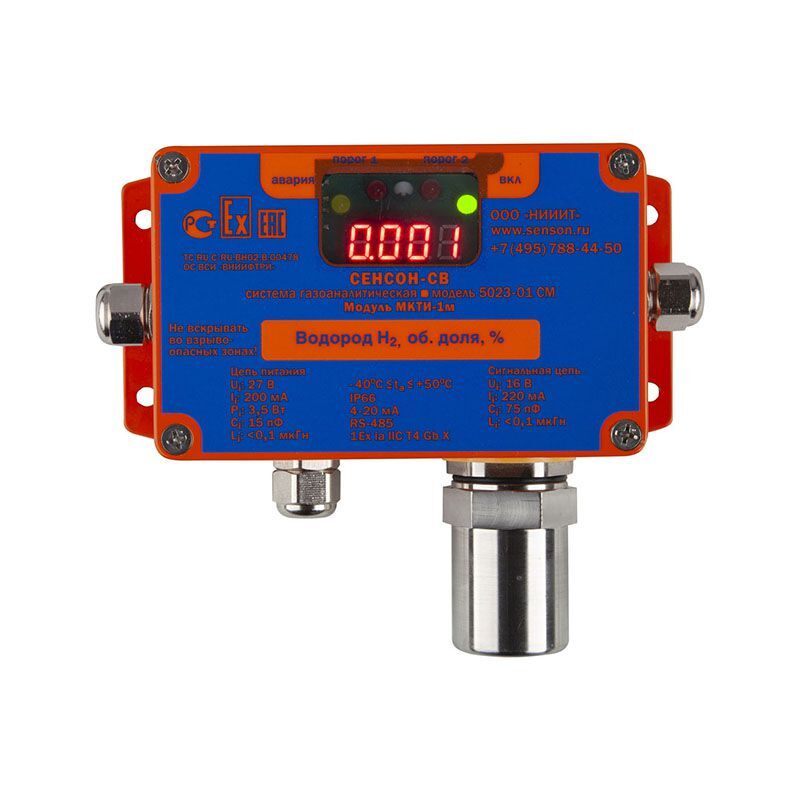

Сенсон-СВ-5023 стационарный 1-канальный газоанализатор

от 20680,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Соответствует требованиям Правил Российского морского регистра судоходства (РМРС) (опция).
Соответствует требованиям ISO 9001:2015
Соответствует уровню полноты безопасности SIL2

Документация:

Руководство по эксплуатации на Сенсон-СВ-5023

Схема подключения Сенсон-СВ-5023


Газоанализатор Сенсон-СВ-5023 предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий.

Область применения газоанализатора Сенсон-СВ-5023 – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей.

Исполнения:
– Сенсон-СВ-5023 – диффузионный отбор пробы.
– Сенсон-СВ-5023-01 (технологическое исполнение) – принудительный отбор пробы. Для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги.

Сигнализация: цифровая, световая, звуковая
Выходные сигналы: 4-20 мА, реле типа “сухой контакт”, RS-485, протокол MODBUS RTU
Степень защиты оболочки: IP66
Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
Рабочий диапазон температур: от -40 до +50 °С
Материал корпуса: металл
Напряжение электропитания: 24В
Отбор пробы: диффузионный (Сенсон-СВ-5023), принудительный (Сенсон-СВ-5023-01)
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

Система газоаналитическая Сенсон-СВ-5023

№ п/п Наименование Цена с НДС (20%), руб.
1 Система газоаналитическая Сенсон-СВ-5023:
2 Система газоаналитическая Сенсон-СВ-5023-СМ-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор 26 510
3 Система газоаналитическая Сенсон-СВ-5023-СМ-NН3-3-ЭХ на аммиак (NH3), 0-1500 мг/м3, электрохимический сенсор 26 510
4 Система газоаналитическая Сенсон-СВ-5023-СМ-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор 22 550
5 Система газоаналитическая Сенсон-СВ-5023-СМ-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор 22 550
6 Система газоаналитическая Сенсон-СВ-5023-СМ-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор 25 410
7 Система газоаналитическая Сенсон-СВ-5023-СМ-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор 31 350
8 Система газоаналитическая Сенсон-СВ-5023-СМ-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор 26 400
9 Система газоаналитическая Сенсон-СВ-5023-СМ-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор 24 970
10 Система газоаналитическая Сенсон-СВ-5023-СМ-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор 29 150
11 Система газоаналитическая Сенсон-СВ-5023-СМ-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор 29 150
12 Система газоаналитическая Сенсон-СВ-5023-СМ-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор 29 150
13 Система газоаналитическая Сенсон-СВ-5023-СМ-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор 25 410
14 Система газоаналитическая Сенсон-СВ-5023-СМ-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор 44 000
15 Система газоаналитическая Сенсон-СВ-5023-СМ-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор 23 100
16 Система газоаналитическая Сенсон-СВ-5023-СМ-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор 29 150
17 Система газоаналитическая Сенсон-СВ-5023-СМ-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор 44 000
18 Система газоаналитическая Сенсон-СВ-5023-СМ-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор 23 100
19 Система газоаналитическая Сенсон-СВ-5023-СМ-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор 26 400
20 Система газоаналитическая Сенсон-СВ-5023-СМ-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор 44 000
21 Система газоаналитическая Сенсон-СВ-5023-СМ-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор 23 100
22 Система газоаналитическая Сенсон-СВ-5023-СМ-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор 44 000
23 Система газоаналитическая Сенсон-СВ-5023-СМ-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор 20 680
24 Система газоаналитическая Сенсон-СВ-5023-СМ-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор 44 000
25 Система газоаналитическая Сенсон-СВ-5023-СМ-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор 44 000
26 Система газоаналитическая Сенсон-СВ-5023-СМ-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор 26 400
27 Система газоаналитическая Сенсон-СВ-5023-СМ-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор 26 400
28 Система газоаналитическая Сенсон-СВ-5023-01 технологическое исполнение:
29 Система газоаналитическая Сенсон-СВ-5023-01-СМ-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор 34 100
30 Система газоаналитическая Сенсон-СВ-5023-01-СМ-NН3-3-ЭХ на аммиак (NH3), 0-1500 мг/м3, электрохимический сенсор 34 100
31 Система газоаналитическая Сенсон-СВ-5023-01-СМ-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор 28 600
32 Система газоаналитическая Сенсон-СВ-5023-01-СМ-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор 28 600
33 Система газоаналитическая Сенсон-СВ-5023-01-СМ-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор 30 800
34 Система газоаналитическая Сенсон-СВ-5023-01-СМ-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор 36 300
35 Система газоаналитическая Сенсон-СВ-5023-01-СМ-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор 30 250
36 Система газоаналитическая Сенсон-СВ-5023-01-СМ-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор 34 100
37 Система газоаналитическая Сенсон-СВ-5023-01-СМ-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор 34 100
38 Система газоаналитическая Сенсон-СВ-5023-01-СМ-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор 34 100
39 Система газоаналитическая Сенсон-СВ-5023-01-СМ-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор 34 980
40 Система газоаналитическая Сенсон-СВ-5023-01-СМ-О2-1-ЭХ на кислород в водороде (О2 в Н2), 0 - 1,6 % об., электрохимический сенсор 30 250
41 Система газоаналитическая Сенсон-СВ-5023-01-СМ-О2-1-ТК на кислород в водороде (О2 в Н2), 0 - 1,6 % об., термокаталитический сенсор 33 000
42 Система газоаналитическая Сенсон-СВ-5023-01-СМ-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор 30 250
43 Система газоаналитическая Сенсон-СВ-5023-01-СМ-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор 49 500
44 Система газоаналитическая Сенсон-СВ-5023-01-СМ-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор 29 700
45 Система газоаналитическая Сенсон-СВ-5023-01-СМ-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор 34 100
46 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор 49 500
47 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор 29 700
48 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор 31 900
49 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор 49 500
50 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор 29 700
51 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор 49 500
52 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор 27 500
53 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор 49 500
54 Система газоаналитическая Сенсон-СВ-5023-01-СМ-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор 49 500
55 Система газоаналитическая Сенсон-СВ-5023-01-СМ-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор сенсор 31 900
56 Система газоаналитическая Сенсон-СВ-5023-01-СМ-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор 31 900



Дополнительное оснащение для Сенсон-СВ-5023

№ п/п Наименование Цена с НДС (20%), руб.
1 Контроллер Сенсон-К-1М с гермовводом, 1-канальный 8 250
2 Контроллер Сенсон-К-4М на 4 датчика 22 000
3 Контроллер Сенсон-К-8М на 8 датчиков 32 670
4 Контроллер Сенсон К-64Ц на 64 датчика, связь с датчиками по каналу RS-485 33 000
5 Блок питания 0,25 А 24 В (сетевой адаптер) 1 320
6 Блок питания 0,6 А 24 В (на DIN-рейку) 1 584
7 Блок питания 1,5 А 24 В (на DIN-рейку) 1 980
8 Выносной блок силового реле (на DIN-рейку) 2 090
9 Барьер искрозащиты БИ-Exia-130-24 (130мА, 2,8 Вт) 4 290
10 Барьер искрозащиты БИ-Exia-150-24 (150мА, 3,3 Вт) 4 510
11 Барьер искрозащиты БИ-Exia-180-24 (180мА, 3,9 Вт) 4 730
12 Козырек защитный (Пластик) 2 090
13 Козырек защитный (Нержавейка) 4 500
14 Корпус для монтажа (до 18 модулей) 7 645
15 Корпус для монтажа (до 36 модулей) 10 230
16 Корпус для монтажа (до 4 модулей) 2 090
17 Корпус для монтажа (до 8 модулей) 3 630
18 Поверочная камера НГ-6 2 970
19 Преобразователь интерфейса RS-485-USB для связи с ПК 4 620
20 Преобразователь интерфейса UART-USB для связи с ПК 5 720
21 Пульт калибровки ПК-01 16 500
Характеристики Значения
Количество контролируемых газов 1
Способ отбора пробы диффузионный (Сенсон-СВ-5023) или

принудительный (Сенсон-СВ-5023-01 технологическое исполнение)

Материал корпуса Металл
Индикация световая, звуковая и цифровая
Степень взрывозащиты 1ExiadIIСT4GbХ
Степень пылевлагозащиты IP66
Выходные сигналы токовый выход 4-20 мА, контакты реле (Порог1, Порог2, Неисправность), RS-485 по протоколу Modbus RTU
Параметры электронных реле:

– реле “Порог 1” и “Порог 2”



– реле “Неисправность”



нормально-разомкнутые, 150 мА, до 100 В (постоянный или переменный ток)

нормально-замкнутое, 150 мА, 60 В (постоянный или переменный ток)

Напряжение питания 24 В
Потребляемая мощность до 2,5 Вт
Габаритные размеры 155х130х160 мм
Масса 750 г
Межповерочный интервал 12 мес.
Срок службы:

– газоанализатор

– сенсоры



10 лет

3 года

Гарантийный срок эксплуатации 12 мес.
Рабочий диапазон температур от -40°С до +50°С
Относительная влажность воздуха 30-95%, без конденсации
Атмосферное давление 84-120 кПа
Контролируемый газ Тип сенсора Диапазон измерения Порог 1 Порог 2 Пределы основной относительной погрешности δ, %
Аммиак (NH3) электрохимический 0 – 200 мг/м3 20 мг/м3 60 мг/м3 ±15
0 – 1500 мг/м3 500 мг/м3 нет ±10
Водород (H2) электрохимический 0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д. ±10
Водород (H2) в кислороде (O2) термокаталитический 0 – 4 % об.д.
Оксид азота (NO) электрохимический 0 – 30 мг/м3 5 мг/м3 10 мг/м3 ±15
Диоксид азота (NO2) электрохимический 0 – 30 мг/м3 2 мг/м3 10 мг/м3 ±15
Диоксид серы (SO2) электрохимический 0 – 30 мг/м3 10 мг/м3 нет ±20
Оксид углерода (CO) электрохимический 0 – 300 мг/м3 20 мг/м3 100 мг/м3 ±10
Диоксид углерода (CO2) оптический 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д. ±15
0 – 100 % об.д. ±10
Кислород (O2) электрохимический 0 – 30 % об.д. 18 % об.д. 23 % об.д. ±5
0 – 100 % об.д. ±1
Кислород (O2) в водороде (H2) термокаталитический 0 – 1 % об.д.
Метан (CH4) термокаталитический, оптический 0 – 5 % об.д. 0,5 % об.д. 1 % об.д. ±10
оптический 0 – 100 % об.д. ±5
Метанол (CH3OH) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±20
Пропан (C3H8) термокаталитический,

оптический

0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Сероводород (H2S) электрохимический 0 – 30 мг/м3 3 мг/м3 10 мг/м3 ±10
1 – 200 мг/м3
Углеводороды (CxHy) термокаталитический,

полупроводниковый,

оптический

0 – 1 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Формальдегид (H2CO) электрохимический 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3 ±25
Хлор (Cl2) электрохимический 0 – 30 мг/м3 1 мг/м3 5 мг/м3 ±10
Хлороводород (HCl) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±25
Этанол (C2H5OH) термокаталитический 0 – 5000 мг/м3 1000 мг/м3 5000 мг/м3 ±25
0 – 3 %об.д. 0,3 % об.д. 0,6 % об.д. ±15

Рекомендации по монтажу и эксплуатации газоанализатора Сенсон-СВ-5023.

Газоанализатор Сенсон-СВ-5023 необходимо располагать так, чтобы интерфейсный модуль с ИСМ был направлен вертикально вниз. Это препятствует попаданию влаги, пыли и посторонних предметов на фильтр газоанализатора.
Наиболее простой способ монтажа газоанализатора Сенсон-СВ-5023 – крепление к стене с помощью отверстий на фланце прибора. Выносной интерфейсный модуль крепится на кронштейне и также располагается вертикально, крышкой вниз.

Высота установки газоанализатора Сенсон-СВ-5023 зависит от физических свойств газов и характера работы персонала:
– газы тяжелее воздуха, например углекислый газ (СО2), пропан (С3Н8), хлор (Cl2) и др. будут скапливаться ближе к полу, для них газоанализатор устанавливают на высоте не более 1,5 м от пола.
– более легкие газы, например водород (Н2), метан (СН4) и др.) будут подниматься вверх, для них газоанализатор Сенсон-СВ-5023 нужно монтировать в верхней части помещения.
– для контроля токсичных газов газоанализатор Сенсон-СВ-5023 располагают на уровне органов дыхания человека: для сидящего в операторной – 150 см, в остальных помещениях – 180 см.
Следует минимизировать задержку распространения газовых примесей от источника до газоанализатора, для этого необходимо учитывать специфику движения воздушных потоков в конкретном помещении. Принудительная вентиляция или система кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, оптимальные места расположения газоанализаторов. При постоянно работающей вытяжной вентиляции, формирующей воздушные потоки со скоростью более 0,1 м/с, воздух с примесями будет перемещаться к месту вытяжки по кратчайшему расстоянию от точки утечки, независимо от плотности газа.

Газоанализатор Сенсон-СВ-5023 должен быть хорошо виден работающему персоналу. Если это невозможно, необходимо использовать внешнюю световую и звуковую сигнализацию. Также необходимо учитывать доступность газоанализатора для технического обслуживания и периодической поверки.

Схемы подключения газоанализатора Сенсон-СВ-5023.

Возможны две основные схемы подключения газоанализатора:
звездой: каждое устройство отдельным кабелем связано с приемником информации (пульт, промышленный контроллер, компьютер и т.п.);
шлейфом: несколько устройств параллельно подключены к кабелям электропитания и передачи данных. При подключении шлейфом необходимы внешние распределительные коробки.

При любом способе подключения следует применять барьеры искробезопасности, например БИ-Ехia-130-24, установленные после источника питания вне взрывоопасных зон.

Газоанализатор Сенсон-СВ-5023 соединяют с источником питания и внешними устройствами контроля по каналу “токовая петля 4-20 мА” с помощью кабеля сечением от 0,35 до 2,5 мм2 , с внешними исполнительными и сетевыми устройствами – кабелем сечением от 0,35 до 1,5 мм2. Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2 .

При параллельном подключении группы приборов по каналу RS-485 (соединение в  шлейф) рекомендуется использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 – для электропитания приборов, и экранированную витую пару – для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например КУВ 6×0,35-100.

Внимание! Экран кабеля заземлять только со стороны контроллера (компьютера).

  • Газоанализатор Сенсон
  • Паспорт на газоанализатор
  • Руководство по эксплуатации
  • Упаковка
  • Шланг пробоотборный для газосигнализатора Сенсон-СВ-5023-01 (по умолчанию 1 м, под заказ другая длина)



Поставляется по отдельному заказу:
