Сенсон-СМ-9001 интеллектуальный сенсорный модуль

от 12092,00 руб

Документация:

Руководство по эксплуатации Сенсон-СМ-9001


Газоанализатор Сенсон-СМ-9001 это интеллектуальный сенсорный модуль, объединяющий в себе сенсор и модуль вторичной обработки данных, является завершенным газоанализатором, которому присвоен тип средства измерений. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода.

Интеллектуальный сенсорный модуль (ИСМ), объединенный в едином конструктивном узле сенсор и модуль вторичной обработки, в нём хранятся калибровочные и другие заводские константы, а также поддерживается открытый, унифицированный цифровой интерфейс для подключения к внешним устройствам. В ИСМ сосредоточены все метрологически значимые элементы, и для работы с ним достаточно стандартных интерфейсов электропитания и передачи данных. Поэтому, данный модуль является завершенным газоанализатором – Сенсон-СМ-9001, которому присвоен тип средства измерений.

Для работы Сенсон-СМ-9001 необходимо только внешнее электропитание и любое устройство, поддерживающее последовательный порт UART, т.е. любой персональный компьютер или промышленный контроллер. Не требуется специализированного программного обеспечения, достаточно любой терминальной программы, например, входящей в комплект поставки ОС Windows.

В зависимости от измеряемых веществ, в газоанализаторе Сенсон-СМ-9001 используются газочувствительные сенсоры, основанные на различных принципах преобразования:
полупроводниковый – на изменении электрического сопротивления газочувствительного слоя за счет адсорбции газообразного вещества поверхностью этого слоя;
электрохимический – на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
термокаталитический – на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
оптический – на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.

Сенсон-СМ-9001 используется в газоанализаторах: Сенсон-СВ-5021, Сенсон-СВ-5022, Сенсон-СВ-5023, Сенсон-СВ-5031, Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033.

Газоанализатор Сенсон-СМ-9001

№ п/п Наименование Цена с НДС (20%), руб.
1 Газоанализатор Сенсон-СМ-9001-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор 14 586
2 Газоанализатор Сенсон-СМ-9001-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор 14 586
3 Газоанализатор Сенсон-СМ-9001-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор 18 450
4 Газоанализатор Сенсон-СМ-9001-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор 16 580
5 Газоанализатор Сенсон-СМ-9001-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор 19 946
6 Газоанализатор Сенсон-СМ-9001-О2-1-ТК на кислород в водороде (О2 в Н2), 0 - 1,6 % об., термокаталитический сенсор 17 156
7 Газоанализатор Сенсон-СМ-9001-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор 14 710
8 Газоанализатор Сенсон-СМ-9001-О2-3-ЭХ на кислород (O2), 0 - 100 % об., электрохимический сенсор 15 500
9 Газоанализатор Сенсон-СМ-9001-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор 12 092
10 Газоанализатор Сенсон-СМ-9001-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор 35 530
11 Газоанализатор Сенсон-СМ-9001-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор 35 530
12 Газоанализатор Сенсон-СМ-9001-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор 16 082
13 Газоанализатор Сенсон-СМ-9001-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор 12 092
14 Газоанализатор Сенсон-СМ-9001-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор 35 530
15 Газоанализатор Сенсон-СМ-9001-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор 17 080
16 Газоанализатор Сенсон-СМ-9001-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор 21 724
17 Газоанализатор Сенсон-СМ-9001-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор 14 088
18 Газоанализатор Сенсон-СМ-9001-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор 21 054
19 Газоанализатор Сенсон-СМ-9001-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор 12 092
20 Газоанализатор Сенсон-СМ-9001-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор 35 530
21 Газоанализатор Сенсон-СМ-9001-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор 35 530
22 Газоанализатор Сенсон-СМ-9001-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор 35 530
23 Газоанализатор Сенсон-СМ-9001-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор 12 716
24 Газоанализатор Сенсон-СМ-9001-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор 19 822
25 Газоанализатор Сенсон-СМ-9001-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор 19 946
26 Газоанализатор Сенсон-СМ-9001-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор 13 000
27 Газоанализатор Сенсон-СМ-9001-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор 13 000
Характеристики Значения
Степень пылевлагозащиты не ниже IP65
Маркировка взрывозащиты 1ExiadIIСT4GbХ
Выходной сигнал цифровой сигнал по последовательному каналу UART
Напряжение питания, В 3,15±0,05
Потребляемая электрическая мощность, не более, Вт 1
Время отклика на изменение нагрузки, мкс, не более 100
Отклонение входного напряжения под нагрузкой, мВ, не более 15
Кабель для подключения к источнику питания длина не более 15 см, сечение не менее 0,2 мм2
Габариты, мм 25х25х35
Масса, кг 0,03
Гарантийный срок эксплуатации, мес. 12
Рабочий диапазон температур от -60 до +50°С
Относительная влажность воздуха до 95%, без конденсации влаги

Измеряемый компонент Наименование сенсора Диапазон измерения Пределы основной относительной погрешности δ, %
 Азота диоксид NO2-1  от 0,01 до 10 мг/м3 ±25
NO2-2  от 0,1 до 30 мг/м3 ±15
NO2-3  от 10 до 500 мг/м3 ±10
 Азота оксид NO-1  от 0,01 до 5 мг/м3 ±25
NO-2  от 0,1 до 30 мг/м3 ±15
NO-3  от 10 до 1000 мг/м3 ±10
 Аммиак NH3-1  от 0,01 до 10 мг/м3 ±25
NH3-2  от 0,1 до 200 мг/м3 ±15
NH3-3  от 10 до 1500 мг/м3 ±10
 Водород H2-1  от 0,01 до 1 об. доля, % ±15
H2-2  от 0,01 до 4 об. доля, % ±10
H2-3  от 1 до 100 об. доля, % ±5
 Водород хлористый HCl-1  от 0,01 до 30 мг/м3 ±25
 Гелий He-1  от 1 до 100 об. доля, % ±20
 Кислород O2-1  от 0,01 до 1 об. доля, % ±10
O2-2  от 0,1 до 30 об. доля, % ±5
O2-3  от 1 до 100 об. доля, % ±1
 Метан CH4-1  от 0,001 до 1 об. доля, %  ±10
CH4-2  от 0,01 до 5 об. доля, %  ±10
CH4-3  от 1 до 100 об. доля, % ±5
 Метанол CH3OH-1  от 0,1 до 30 мг/м3 ±20
 Пропан C3H8-1  от 0,001 до 2 об. доля, % ±10
 Сероводород H2S-1  от 0,01 до 3 мг/м3 ±20
H2S-2  от 0,1 до 30 мг/м3 ±10
H2S-3  от 1 до 200 мг/м3 ±10
 Серы диоксид SO2-1  от 0,01 до 3 мг/м3 ±15
SO2-2  от 0,1 до 30 мг/м3 ±10
 Углеводороды CН-1  от 50 до 3000 мг/м3 ±25
CН-2  от 0,05 до 1 об. доля, % ±10
 Углерода диоксид CO2-1  от 100 до 2000 мг/м3 ±20
CO2-2  от 0,01 до 5 об. доля, % ±15
CO2-3  от 1 до 100 об. доля, % ±10
 Углерода оксид CO-1  от 0,01 до 10 мг/м3 ±20
CO-2  от 0,1 до 300 мг/м3 ±10
CO-3  от 10 до 3000 мг/м3 ±10
 Формальдегид H2CO-1  от 0,1 до 30 мг/м3 ±25
 Хлор Cl2-1  от 0,01 до 3 мг/м3 ±20
Cl2-2  от 0,1 до 30 мг/м3 ±10
 Этанол C2H5OH-1  от 50 до 5000 мг/м3 ±25
C2H5OH-2  от 0,01 до 3 об. доля, % ±15

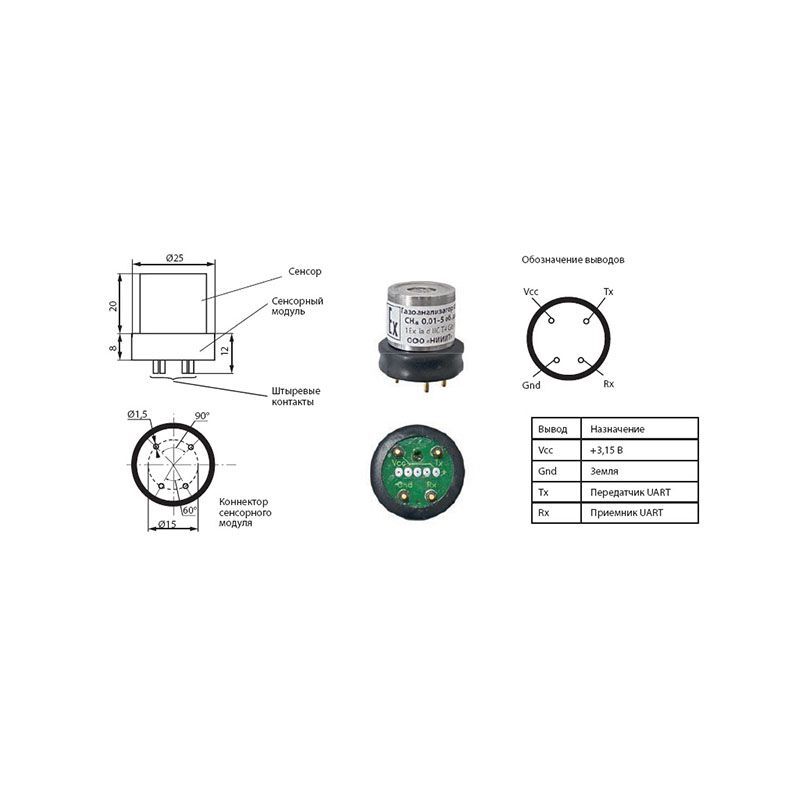

Габаритный чертеж, расположение и назначение выводов газоанализатора “Сенсон-СМ-9001”:















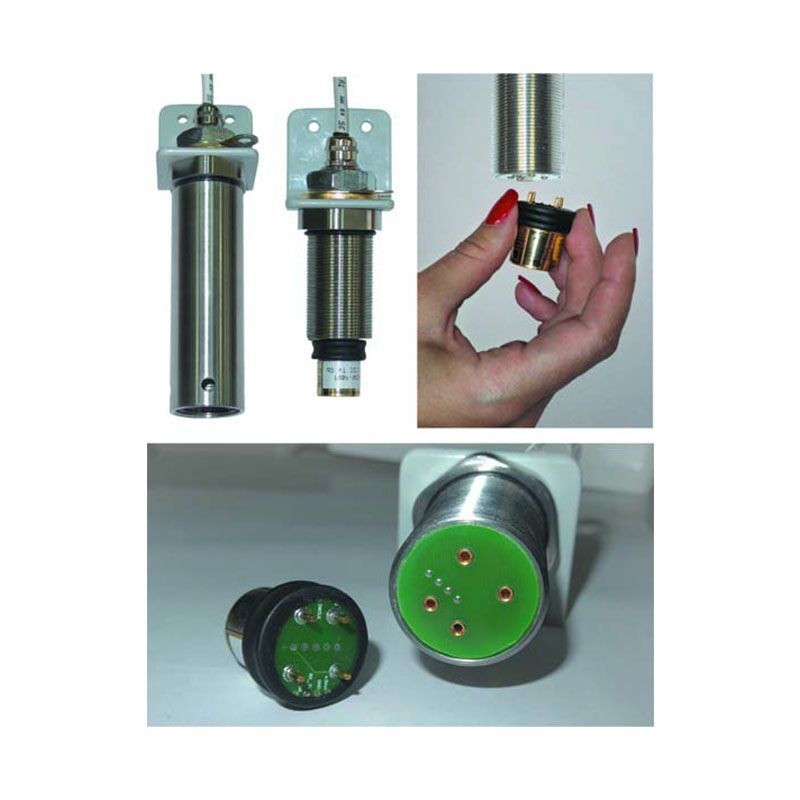

Газоанализатор “Сенсон-СМ-9001” выполнен по модульному принципу. Конструктивно он состоит из:
• газочувствительного элемента;
• сенсорного модуля.
Газочувствительный элемент (сенсор) является неотъемлемой частью газоанализатора. Сенсоры могут быть различных типов:
• термокаталитические (горючие газы);
• оптические (горючие газы, диоксид углерода);
• электрохимические (токсичные газы, водород, кислород);
• полупроводниковые (алканы, сумма углеводородов, водород, оксид углерода).
При смене сенсора изменяются метрологические характеристики прибора.
Поэтому замена сенсоров возможна только на заводе-изготовителе или в авторизованном сервис-центре и должна сопровождаться процедурой государственной
поверки.
