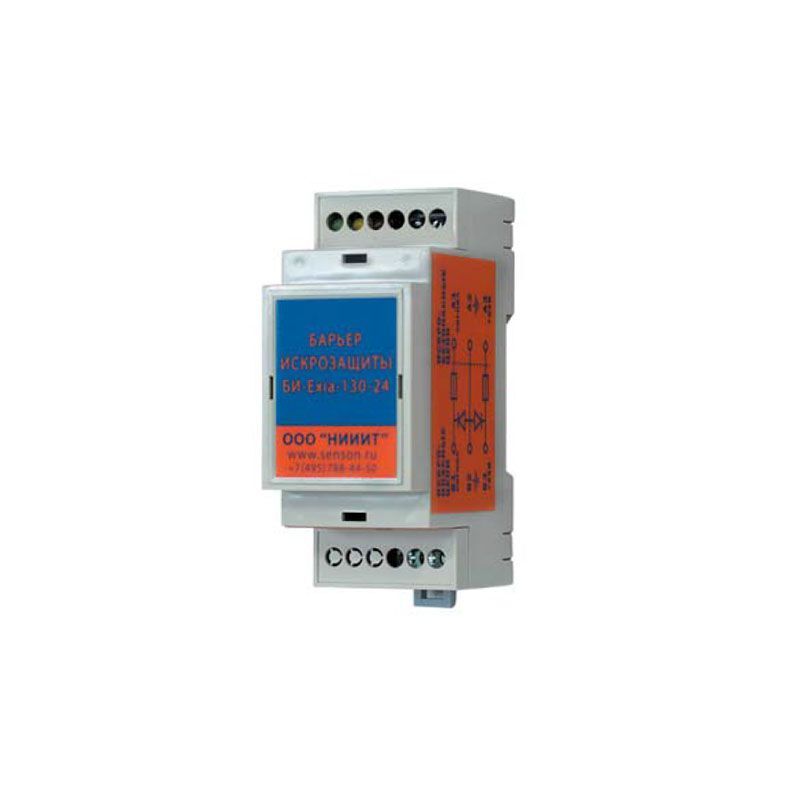

Барьер искрозащиты БИ-Exia-ххх-24

от 4290,00 руб

Барьер искрозащиты для стационарных газоанализаторов Сенсон-СД, Сенсон-СВ и пультов контроля Сенсон К-1М, Сенсон К-4М, Сенсон К-8М – обеспеспечивает невозможность попадания электрического тока, способного вызвать искру, через входные и выходные электрические цепи датчиков и исполнительных механизмов, установленных во взрывоопасных зонах.

Необходимость использования барьеров искрозащиты обуславливается наличием в месте установки датчиков взрывоопасных смесей газов, паров нефтепродуктов, соединения и композиции веществ, относящихся, согласно ПУЭ, к категориям IIС, IIВ, IIА.

Барьер искрозащиты предназначен для обеспечения уровня защиты искробезопасной цепи ia при питании взрывобезопасного оборудования категории IIC. Барьер защищает канал электропитания 24 В по искробезопасной цепи, а также канал интерфейса “Токовая петля 4-20 мА”. Отличительная особенность Барьеров – активное ограничение мощности в канале электропитания. Передаточную характеристику Барьера характеризуют два отрезка, соответствующие рабочей области и область ограничения. Рабочая область лежит в интервале от напряжения холостого хода до точки ограничения. В области ограничения напряжение резко спадает до 0 В по мере возрастания тока. Выходная вольт-амперная характеристика Барьера находится в допустимом диапазоне токов и напряжений для взрывоопасных зон категории IIC, согласно ГОСТ 31610.11-2014 (IEC 60079-11:2011)

Барьеры искробезопасности выпускаются в пластиковых корпусах, предназначенных для крепления на 35-мм DIN-рейку. Для подключения кабельных линиях служат винтовые клеммы, согласно маркировке на корпусе прибора

Характеристики БИ-Exia-ххх-24 Значения
 Маркировка взрывозащиты  [Ex ia] IIС
 Температура окружающей среды  -0…+50°С
 Относительная влажность  до 95%, без конденсации влаги
 Давление  от 84 до 120 кПа
 Габариты, не более  37 × 58 × 91 мм
 Масса, не более  100 г
Модель БИ-Exia-130-24 БИ-Exia-150-24 БИ-Exia-180-24
 Максимальное выходное напряжение, Uo, В 24 24 24
 Максимальный выходной ток, Io, мА 130 150 180
 Максимальная выходная мощность, Po, Вт 2,8 3,3 3,9
 Максимальная внешняя емкость, Сo, нФ 62 62 62
 Максимальная внешняя индуктивность, Lo, мГн 1,05 0,79 0,54
 Максимальное входное напряжение Um, В 27 27 27

• Барьер искробезопасности
• Паспорт
• Упаковка

Руководство по эксплуатации Барьер искрозащиты БИ-Exia-ххх-24
