МКИУС модуль коммутационный

Артикул: 99122

от 7370,00 руб

Модуль коммутации, индикации, сопряжения и управления МКИУС служит для коммутации прибора к внешним сетям во взрывоопасной зоне. Позволяет как вкручивать стационарные газоанализаторы “Сенсон” непосредственно в корпус распределительной коробки, так и подключать его через кабельный ввод. Ех-маркировка: 1Ex d IIC T6 Gb X. Присоединительная резьба кабельных вводов – М20х1,5.

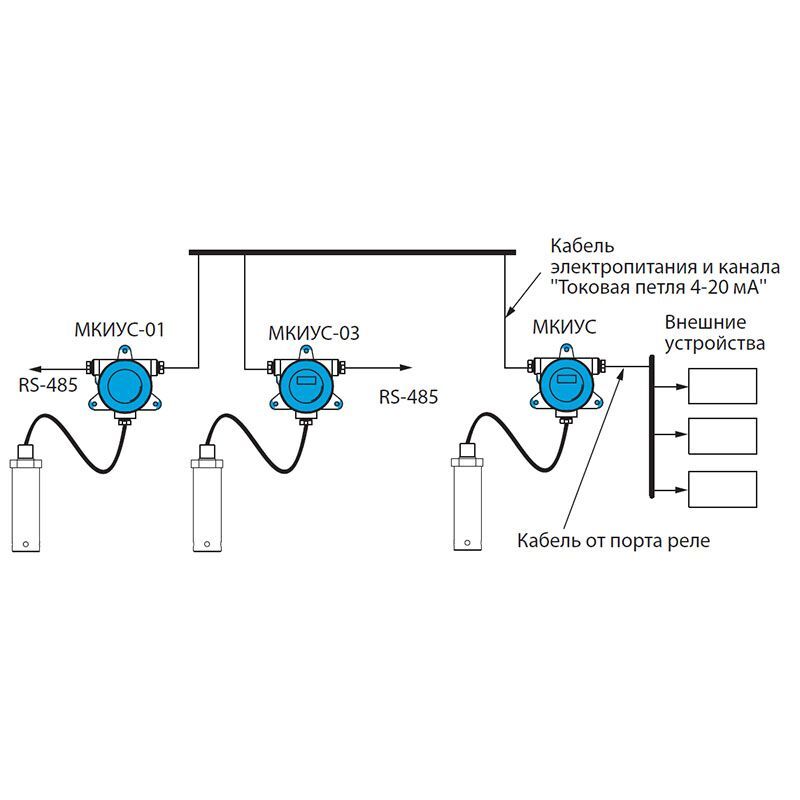

МКИУС, МКИУС-02 и МКИУС-03 подключаются к газоанализатору Сенсон-СД-7031 с помощью отдельного канала передачи данных (цепь RS-232TX) по одному проводу.

Устройство МКИУС позволяет отображать измеренную концентрацию на цифровом индикаторе. Кроме того, оно позволяет задавать два порога концентрации, при достижении которых срабатывает сигнализация – как светодиодная на лицевой панели прибора, так и внешняя, управляемая посредством электронных ключей “сухой контакт”. Устройство также снабжено светодиодным индикатором неисправности датчика и срабатывающим одновременно с ним нормально-замкнутым реле (“сухой контакт”). Это реле замыкается и при отсутствии электропитания датчика. Для ввода пороговых значений предусмотрена встроенная кнопочная клавиатура. Устройство МКИУС снабжено коммутационным модулем, позволяющим подключать газоанализатор Сенсон-СД-7031, а также внешние цепи питания, интерфейса “токовая петля 4-20 мА” и выходы трех электронных ключей “сухой контакт”. Возможно также подключение внешнего устройства звуковой сигнализации (3 В, 150 мА). Однако в устройстве нет коммутационного пространства для подключения кабеля шины RS-485.

Устройство МКИУС-02 предназначено для управления внешними устройствами посредством электронных ключей “сухой контакт”. Оно полностью аналогично устройству МКИУС, но не имеет индикатора. Для ввода порогов необходимо использовать специальный пульт настройки (поставляется по запросу).

Устройство МКИУС-03 аналогично устройству МКИУС, но лишено электронных ключей. Вместо них на коммутационном модуле предусмотрена разрывная колодка для подключения двух внешних кабелей RS-485.

Характеристики Значения
Пыле-влагозащита  IP66
 Взрывозащита  1Ex d IIС T6 G
 Рабочий диапазон температур  от -60°С до +50°С
 Индикация  отсутсвует
 Сигнализация  отсутсвует
 Материал корпуса  алюминиевый сплав
Модель Описание
 МКИУС ТЦВА.468368.001 Модуль коммутации, индикации, управления и сопряжения.
Корпус – металл, с иллюминатором. Взрывозащита – d-оболочка.
Внешние интерфейсы: электропитание 24 В, “Токовая петля 4-20 мА”, три выхода “сухой контакт”.
Цифровой индикатор концентрации, светодиодный индикатор исправности и порогов.

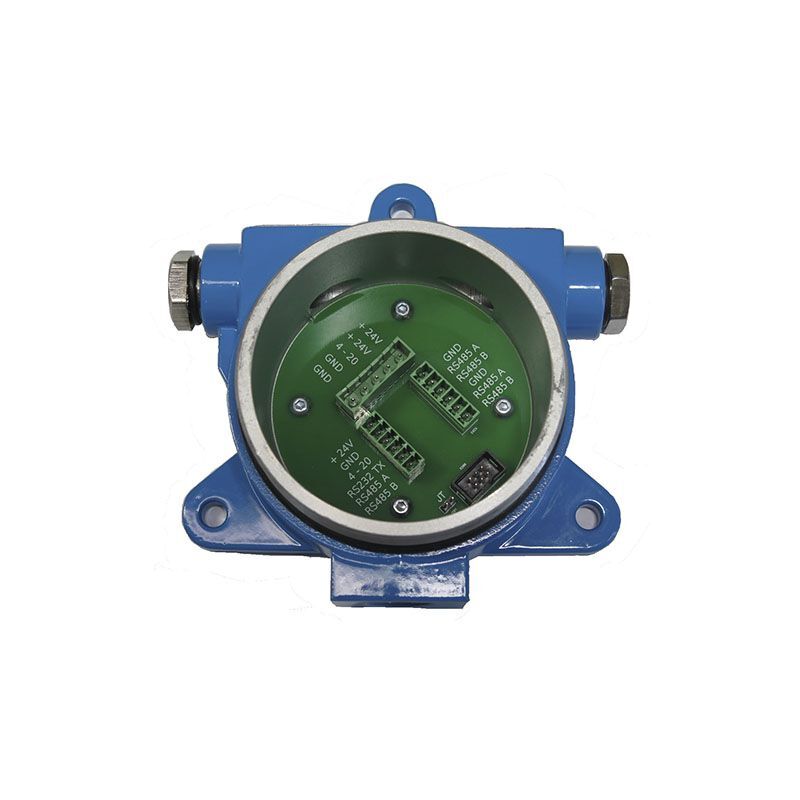

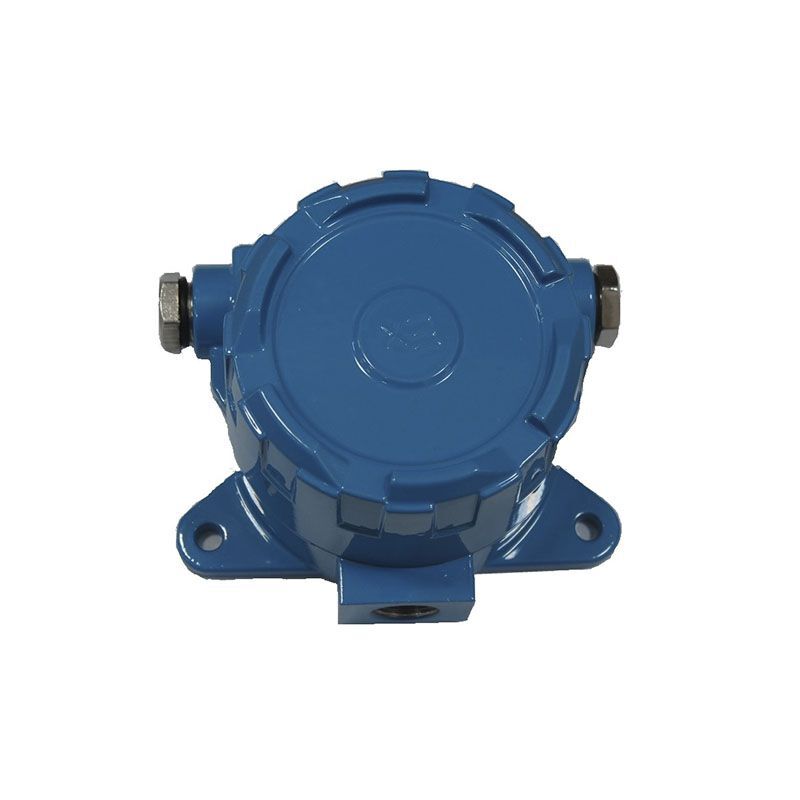

 МКИУС-01 ТЦВА.468368.001-01 Распределительная коробка (электропитание, интерфейсы “Токовая петля 4-20 мА”, RS-485). Корпус – металл, без иллюминатора. Взрывозащита – d-оболочка
 МКИУС-02 ТЦВА.468368.001-02 Модуль коммутации, управления и сопряжения.
Корпус – металл, без иллюминатора. Взрывозащита – d-оболочка.
Внешние интерфейсы: электропитание 24 В, “Токовая петля 4-20 мА”, три выхода “сухой контакт”. Нет канала RS-485.
 МКИУС-03 ТЦВА.468368.001-03 Модуль коммутации, индикации, управления и сопряжения.
Корпус – металл, c иллюминатором. Взрывозащита – d-оболочка.
Внешние интерфейсы: электропитание 24 В, “Токовая петля 4-20 мА”, RS-485.
Цифровой индикатор концентрации, светодиодный индикатор исправности и порогов.

• Модуль коммутационный МКИУС;
• Кабельный ввод КНВ FEC1NB или заглушка – 2шт.

По отдельному заказу поставляется:

• Кабельный ввод ATELEX 20АКР 1G под небронированный кабель в металлорукаве
