АИ ИБЯЛ.426441006 адаптер интерфейсов

Артикул: 93002

29 496,00 руб

Адаптер интерфейсов АИ ИБЯЛ426441006 предназначен для двунаправленного полудуплексного преобразования интерфейса RS-485 в интерфейс RS-232, а также для восстановления электрических характеристик сигнала, приходящего на один из портов RS-485 при трансляции его на другой порт.

Адаптер интерфейсов АИ обеспечивает полудуплексную асинхронную передачу данных между портами RS-232, 1RS-485, 2RS-485.

АИ является автоматическим стационарным прибором.

Предназначен для работы в составе системы СКАПО. Используется для двунаправленного полудуплексного преобразования интерфейса RS485 в интерфейс RS232 и для обеспечения восстановления электрических характеристик сигнала в линиях связи, длина которых превышает 2000 метров.

Особенности:
– предназначен для установки вне взрывоопасных зон помещений и наружных установок;
– диапазон рабочих температур – от минус 40 до плюс 50 оС;
– степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP54;
– гарантийный срок – 18 месяцев с даты отгрузки потребителю.

Характеристики АИ Значения
Степень пылевлагозащиты IP54
Время прогрева, мин, не более

1

Напряжение питания 220 В, 50 Гц
Номинальная мощность, ВА, не более 10
Скорость передачи данных, Бод 1200 или 2400 или 4800 или 9600

(выбор скорости данных осуществляется пользователем путем установки перемычки на разъеме “”1RS485)

2400 или 9600 (при использовании в системе СКАПО)

Длинна линии связи, км, не более
– АИ-БРС / АИ-БР
– АИ-БР
– АИ-ПЭВМ


2
2
0,012

Габаритные размеры, мм, не более 200х53х140
Масса, кг, не более 1,3
Средняя наработка на отказ АИ, не менее, ч 30000
Гарантийный срок эксплуатации, мес. 15
Средний срок службы, не менее, лет 10
Условия эксплуатации адаптера интерфейсов АИ
Температура окружающей среды от -40°С до +50°С
Относительная влажность воздуха от 30 до 98% (при 25°С)
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)



  • адаптер интерфейсов АИ ИБЯЛ426441006,
  • ведомость эксплоуатационных документов,
  • комплект эксплуатационных документов,
  • комплект ЗИП.

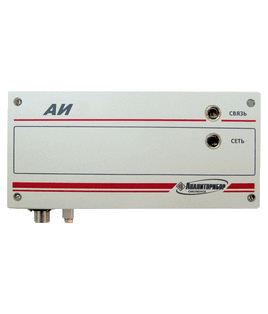

1 – индикаторы единичные “Связь”; 2 – индикаторы единичные “Сеть”; 3 – вилка “220 В, 50 Гц”; 4 – вилка “RS232″; 5 – розетка ” 1RS485″; 6 – розетка “2RS485”; 7 – клемма защитного заземления.
