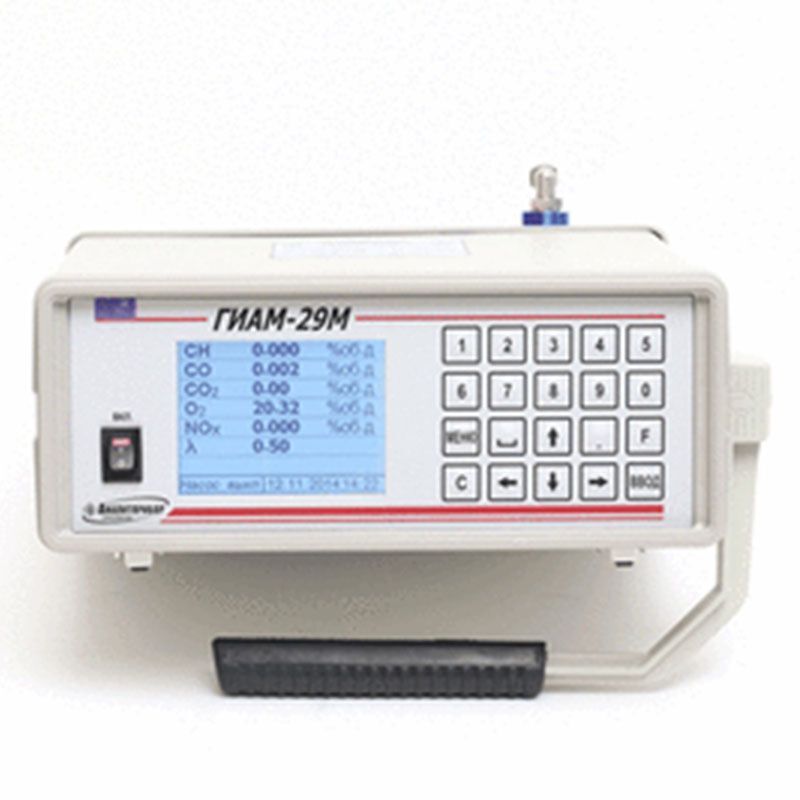

ГИАМ-29М ИБЯЛ.413311.018 переносной автомобильный газоанализатор

Артикул: 13034

от 112500,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на ГИАМ-29М


Газоанализатор ГИАМ-29М ИБЯЛ.413311.018 – это переносной автоматический прибор непрерывного действия, который предназначен для контроля технического состояния двигателей внутреннего сгорания.

Принцип действия зависит от канала измерения:
– СО, СО2, СН – оптико-абсорбционный;
– О2, NO – электрохимический;
– температура масла Т – термопара;
– частота вращения коленчатого вала (N-1) – индукционный.

Способ отбора пробы – принудительный (встроенный побудитель расхода).

Область применения газоанализаторов ГИАМ-29М:

– контроль технического состояния двигателей автомобилей по ГОСТ Р 52033-2003 для  газоанализаторов ГИАМ-29М-1,  ГИАМ-29М-2.
– контроль технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ Р 51249-99, ГОСТ Р 52408-2005 для  газоанализаторов ГИАМ-29М-3,  ГИАМ-29М-4.

Выпускаются ГИАМ-29М следующих модификаций:
– ГИАМ-29М-1 обеспечивает измерение содержания СО, СН, СО2, О2, Т, N-1 и вычисление значения коэффициента избытка воздуха λ; предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
– ГИАМ-29М-2 обеспечивает измерение содержания СО, СН, Т, N-1 и предназначен для контроля технического состояния двигателей автомобилей по ГОСТ Р 52033-2003;
– ГИАМ-29М-3 обеспечивает измерение содержания СО, СН, NO и вычисление объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ 30574-98, ГОСТ 52408-2005, ГОСТ Р 51249-99;
 ГИАМ-29М-4 обеспечивает измерение содержания СО, СН, СО2, О2, NO, вычисление значения коэффициента избытка воздуха λ и объемного содержания NOx; предназначен для контроля технического состояния судовых, тепловозных и промышленных двигателей внутреннего сгорания по ГОСТ 30574-98, ГОСТ 52408-2005, ГОСТ Р 51249-99.

Особенности:
– имеет цифровые выходы RS232 и USB (для ГИАМ-29М-2 – только RS232), обеспечивающие передачу данных на ПЭВМ;
– степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды – IP42;
– диапазон рабочих температур – от минус 20 до плюс 40 оС для модификаций ГИАМ-29М-01 и -02 и от 0 до плюс 45 оС для модификаций ГИАМ-29М-03 и -04;
– межкалибровочный интервал – 6 месяцев;
– межповерочный интервал – 1 год;
– гарантийный срок – 18 месяцев с даты отгрузки потребителю.

Приборы ГИАМ-29М-3 и ГИАМ-29М-4 соответствуют требованиям правил Российского Речного Регистра (РРР) и Российского морского регистра судоходства (РМРС). Необходимость изготовления газоанализаторов под техническим наблюдением РМРС и РРР оговаривается при заказе.

ГИАМ-29М переносной газоанализатор для настройки двигателей

№ п/п Наименование Цена с НДС (20%), руб.
1 ГИАМ-29М-1 ИБЯЛ.413311.034 Переносной газоанализатор для настройки бензиновых двигателей, измерение СО, СО2, О2, ∑СН 139 970
2 ГИАМ-29М-2 ИБЯЛ.413311.034-01 Переносной газоанализатор для настройки бензиновых двигателей, измерение СО, ∑СН 112 500
3 ГИАМ-29М-3 ИБЯЛ.413311.034-02 Переносной газоанализатор контроля отработавших газов дизельных судовых двигателей внутренного сгорания, измерение СО, ∑СН, NO 181 570
4 ГИАМ-29М-4 ИБЯЛ.413311.034-03 Переносной газоанализатор контроля отработавших газов дизельных судовых двигателей внутренного сгорания, измерение СО, ∑СН, СО2, О2, NO 211 580

Дополнительное оснащение для ГИАМ-29М

№ п/п Наименование Цена с НДС (20%), руб.
1 Пробозаборник ИБЯЛ.418312.054 (для обеспечения отбора пробы при температуре окружающей среды от минус 20 до 0 °С) к ГИАМ-29М 12 380
2 Блок аккумуляторный ИБЯЛ.563342.013 (для ГИАМ-29М) 38 130
3 Вентиль точной регулировки (ВТР-2) нерж. сталь ИБЯЛ.306577.002-03 17 840
4 Индикатор расхода газа ИР ИБЯЛ.418622.003-04 1 030
5 Пульт контроля ИБЯЛ.422411.005 для калибровки 35 450
6 Термопринтер ИБЯЛ.467269.003 (термопринтер "Citizen CMP-2" + кабель RS-232, обеспечивает подключение ГИАМ-29М по RS232) 43 030

Характеристика ГИАМ-29М

Значения

Питание газоанализатора ГИАМ-29М, В:

– от сети переменного тока

– от бортовой сети (аккумулятора)

230+23-46 В частотой (50 ± 1) Гц

12

Потребляемая мощность ГИАМ-29М:

– от сети переменного тока с напряжением 220 В

– от сети постоянного тока с напряжением 12 В

40 ВА

15 Вт

Габаритные размеры газоанализатора ГИАМ-29М, мм 390х400х150
Масса ГИАМ-29М, кг, не более 6,0
Степень пылевлагозащиты газоанализатора IP42
Высота установки над уровнем моря, м до 2000
максимальная температура газовой смеси на входе пробозаборника (газозаборника), °С 200
Максимальное значение абсолютной влажности анализируемой среды, г/м3 50
Выходные сигналы газоанализатора ГИАМ-29М RS-232

USB  (кроме ГИАМ-29М-2),

обеспечивающие передачу данных на ПК и др. цифровые устройства

Время прогрева газоанализаторов, мин, не более 10
Предельное время установления показаний газоанализаторов Т0,9, с,  не более 30
Допускаемый интервал времени работы газоанализаторов без корректировки показаний по ГСО-ПГС, месяцев,  не менее 6
Пределы допускаемой вариации показаний по каналам измерений СО, СО2, CH, O2, NO, в долях от пределов допускаемой основной погрешности, не более 0,5
Допускаемый интервал времени непрерывной работы без подзаряда  блока аккумуляторного при температуре окружающей среды (20±5)°С и продолжительности работы побудителя расхода не более 50 %  общего времени работы, ч, не менее 6
Встроенный побудитель расхода газоанализаторов обеспечивает расход анализируемой среды не менее:

– в диапазоне температур от 0 до 45°С,

– в диапазоне от минус 20 до 0°С с подключенным ко входу пробозаборником

0,75 л/мин

0,2 л/мин

Средняя наработка на отказ газоанализаторов ГИАМ-29М в рабочих условиях эксплуатации (с учетом технического обслуживания) не менее, ч 25000
Средний полный срок службы датчиков, лет, не менее:

– электрохимического датчика на кислород  (O2)

– электрохимического датчика на оксида азота (NO)

– оптико-абсорбционного датчика (ОАД)

1,5

1

10

Условия эксплуатации газоанализатора ГИАМ-29М
Температура окружающей среды:

– ГИАМ-29М-1, -2

– ГИАМ-29М-3, -4

от -20°С до +40°С

от 0°С до +45°С

Относительная влажность окружающей среды при 35°С, без конденсации влаги от 30 до 95%
Атмосферное давление, кПа от 84 до 106,7 (от 630 до 800 мм.рт.ст.)

Наименование
газоанализатора

Наименование канала измерения

Поверочный
компонент

Единица
физической
величины

Цена единицы наименьшего разряда цифрового отсчетного устройства

Диапазон
измерений

Участок диапазона измерения, в котором нормируется основная погрешность

Пределы допускаемой основной погрешности

Абсолютной, (Δд)

Относительной, % (δд)

Приведенной, % (γд)

ГИАМ-29М-1

СО

СО

объёмная доля, %

0,01

0 – 5,00

0 – 1,5

0,06

1,5 – 5,00

4

СН1)

С3Н8

объёмная доля, млн-1

1

0 – 2000

0 – 240

12

240 – 2000

5

СО2

СО2

объёмная доля, %

0,01

0 – 16

0 – 12,5

0,5

12,5 – 16

4

О2

О2

объёмная доля, %

0,01

0 – 21

0 – 2,5

0,1

2,5 – 21,0

4

Т 2)

°С

0,1

20 – 125

20 – 125

±2

N-1

об/мин

1

0 – 1200

0 – 1200

2,5

0 – 6000

0 – 6000

2,5

ГИАМ-29М-2

СО

СО

объёмная доля,  %

0,01

0 – 7,00

0 – 3,33

0,2

3,33 – 7,00

6

СН1)

С3Н8

объёмная доля, млн-1

1

0 – 3000

0 – 330

20

330 – 3000

6

Т2)

°С

0,1

20 – 125

20 – 125

±2

N-1

об/мин

1

0 – 1200

0 – 1200

2,5

0 – 6000

0 – 6000

2,5

ГИАМ-29М-3

СО

СО

объёмная доля, %

0,001

0 – 0,50

0 – 0,50

5

СН3)

С3Н8

объёмная доля, %

0,001

0 – 0,20

0 – 0,20

5

NO

NO

объёмная доля, %

0,001

0 – 0,50

0 – 0,50

10

ГИАМ-29М-4

СО

СО

объёмная доля, %

0,001

0 – 0,50

0 –  0,50

5

СН3)

С3Н8

объёмная доля, %

0,001

0 – 0,20

0 – 0,20

5

CO2

CО2

объёмная доля, %

0,01

0 – 15,0

0 – 15,0

3,5

NO

NO

объёмная доля, %

0,001

0 – 0,50

0 – 0,50

10

О2

O2

объёмная доля, %

0,01

0 – 21

0 – 21

0,2

Примечания:
1) показания в пересчёте на гексан;
2) наличие канала измерения температуры масла оговаривается при заказе;
3) показания в пересчёте на пропан.
Наименование газоанализатора

Обозначение газоанализатора

Наименование канала измерений

Наименование канала вычислений

СО

СН

СО2

О2

T *

N-1

NОx

(l)

ГИАМ-29М-1

ИБЯЛ.413311.034

+

+

+

+

+

+

+

ГИАМ-29М-2

ИБЯЛ.413311.034-01

+

+

+

+

ГИАМ-29М-3

ИБЯЛ.413311.034-02

+

+

+

+

ГИАМ-29М-4

ИБЯЛ.413311.034-03

+

+

+

+

+

+

+

Примечания: * – наличие канала измерений температуры масла оговаривается при заказе газоанализатора

  • Газоанализатор ГИАМ-29М
  • Ведомость эксплуатационных документов ИБЯЛ.413311.034 ВЭ
  • Комплект эксплуатационных документов
  • Блок питания ИБЯЛ.436234.004
  • Комплект ЗИП

По отдельному заказу поставляется:

  • Термопринтер ИБЯЛ.467269.003
  • Пробозаборник  ИБЯЛ.418312.054 (для обеспечения отбора пробы при температуре окружающей среды от минус 20 до 0°С)
  • Датчик температуры масла ИБЯЛ.405119.002
  • Пульт контроля ИБЯЛ.422411.005
  • Блок аккумуляторный ИБЯЛ.563342.013
  • Баллоны с ГСО-ПГС
  • Вентиль точной регулировки ИБЯЛ.306577.002-03
  • Индикатор расхода ИБЯЛ.418622.003-04
  • Ячейка электрохимическая (NO) в упаковке ИБЯЛ.305649.042
  • Ячейка электрохимическая (О2) в упаковке ИБЯЛ.305649.042-01
  • Диск с сервисным программным обеспечением ИБЯЛ.431214.347
