АНКАТ-7655-02, АНКАТ-7655-03 стационарный анализатор кислорода в воде ИБЯЛ.413411.025

от 118330,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации Анкат-7655

Монтажный чертеж


АНКАТ-7655-02 и АНКАТ-7655-03 ИБЯЛ.413411.025 стационарный анализатор кислорода в питательной воде котлоагрегатов (кислородомер) предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и других).

Анализаторы кислорода АНКАТ-7655-02;-03 применяются для контроля водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики и  в других отраслях промышленности.

Тип анализатора – стационарный, автоматический  непрерывного действия.
Способ забора пробы – проточный.
Принцип действия – амперометрический.

Конструктивно анализаторы состоят:
АНКАТ-7655-02 из блока обработки сигнала (БОС), блока измерительного (БИ) и датчика;
АНКАТ-7655-03 из блока измерительного (БИ) и датчика.

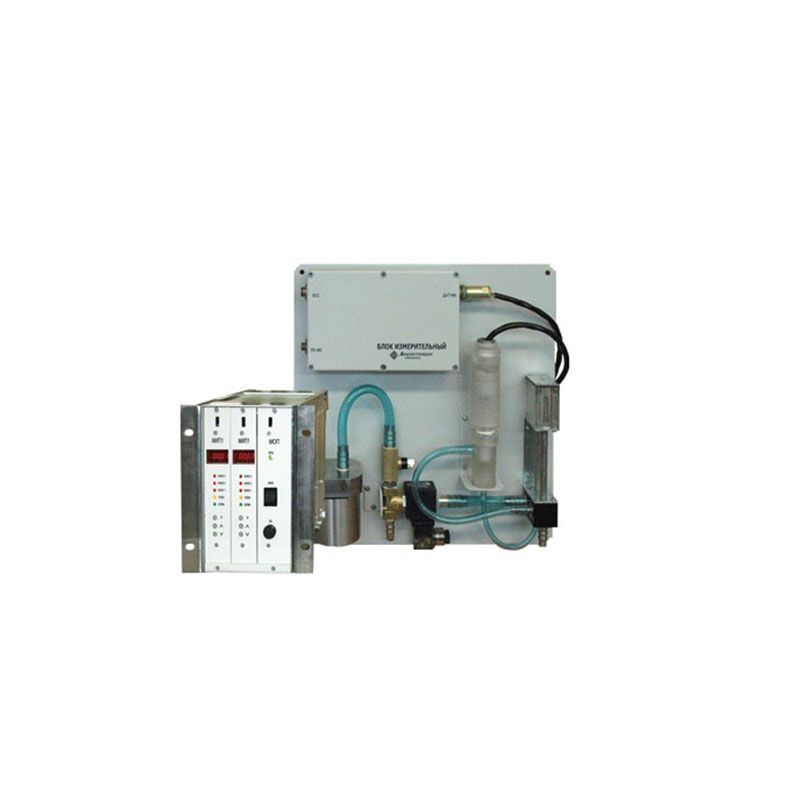

Стационарные анализаторы кислорода в воде АНКАТ-7655-02 и АНКАТ-7655-03

№ п/п Наименование Цена с НДС (20%), руб.
1 АНКАТ-7655-02 стационарный анализатор на О2, растворенный в воде (0-10 мг/л), для контроля водно-химического режима ТЭЦ, ГРЭС, котельных 154 100
2 АНКАТ-7655-03 стационарный анализатор на О2, растворенный в воде (0-10 мг/л), для работы в комплекте с БПС-21М, для контроля водно-химического режима ТЭЦ, ГРЭС, котельных 118 330



Дополнительное оснащение для АНКАТ-7655-02 и АНКАТ-7655-03

№ п/п Наименование Цена с НДС (20%), руб.
1 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
2 Датчик ИБЯЛ.418425.117 (без упаковки) на О2 для АНКАТ 7655-02 АНКАТ 7655-03. 55 890
3 Индикатор расхода газа ИР ИБЯЛ.418622.003-05 1 190
4 Пульт контроля ИБЯЛ.422411.005 для настройки и калибровки АНКАТ 7655-03 39 920
Диапазоны измерений, мкг/дм3 0 – 10000
Диапазон показаний, мкг/дм3 0 – 20000
Цена единицы младшего разряда по каналу измерения О2:

– в диапазоне показаний от 0 до 199,9 мкг/дм3

– в диапазоне показаний от 200 до 20000 мкг/дм3



0,1 мкг/дм3

1 мкг/дм3

Пороги срабатывания сигнализации, установленные при выпуске с производства

(диапазон установки порогов срабатывания сигнализации от 5 до 2000 мкг/дм3):

порог1 – 10 мкг/дм3

порог2 – 100 мкг/дм3

Основная абсолютная погрешность, мкг/дм3 ± (3+0,04хАвх)

где, Авх-значение массовой концентрации растворенного кислорода на входе анализатора

Время установления показаний для анализаторов при температуре анализируемой воды (20 ± 2) °С , мин., не более 2
Время установления рабочего режима анализаторов, мин, не более 60
Индикация газоанализатора световая, цифровая
Выходные сигналы:

– АНКАТ 7655-02,

– АНКАТ 7655-03



токовый выход 4-20 мА, RS232/RS485, “сухие” контакты реле

токовый выход 4-20 мА, RS485

Пылевлагозащита:

– блок обработки сигнала (БОС) для АНКАТ-7655-02

– блок измерительный (БИ)

– датчик

IP30

IP54

IP54 (кроме погружной части), IPX8 – для погружной части

Параметры анализируемой водной среды:

– температура

– рН

– избыточное давление

– содержание взвешенных частиц

– расход через кювету проточную камеру датчика



от 0 до +50°С

от 4 до 12 ед. рН

до 1 кПа

до 250 мг/дм3, диаметром не более 250 мкм

от 0,3 до 0,6 дм3/мин

Срабатывание “сухих” контактов реле при срабатывании световой сигнализации (для Анкат-7655-02):

– порог1,

– порог2





одна группа, 250 В; 2,0 А

одна группа, 250 В; 2,0 А

Напряжение питания кислородомера, В:

– АНКАТ 7655-02,

– АНКАТ 7655-03



187-242, 50 Гц от сети переменного тока

10-36 от источника постоянного тока

Потребляемая мощность, ВА:

– АНКАТ 7655-02,

– АНКАТ 7655-03



10

5

Габаритные размеры, мм, не более:

– блок обработки сигнализации (БОС) для АНКАТ 7655-02,

– блок измерительный (БИ)

– датчик



145х190х165

190х43х130

170х36х36

Масса газоанализатора, кг:

– блок обработки сигнализации (БОС) для АНКАТ 7655-02,

– блок измерительный (БИ)

– датчик



3,0

0,4

0,3

Работы без корректировки показаний, дней, не менее 90
Срок службы АНКАТ-7655-02,-03, лет, не менее

– для анализатора,

– для датчика



10

10 (обслуживаемый)

Межповерочный интервал 1 год
Гарантийный срок эксплуатации 18 мес. с даты отгрузки потребителю
Условия эксплуатации газоанализатора АНКАТ-7655-02, -03
Температура окружающей среды от 5 до 50°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)
Относительная влажность воздуха от 30 до 98 % при температуре 35 °С

Анализатор АНКАТ 7655-02 обеспечивает:

– Индикацию в цифровой форме показаний концентрации кислорода с единицей младшего разряда, равной 0,1 мкг/дм3 и температуры анализируемой водной среды;
– Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
– Включение сигнализации “ПЕРЕГРЕВ” при превышении температуры анализируемой среды +50 оС;
– Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ по каналу связи RS232/RS485 (протокол MODBUS RTU);
– Включение непрерывной световой сигнализации красного цвета “ПОРОГ 1” (”ПОРОГ 2″) при превышении и понижении массовой концентрации растворенного кислорода установленного порогового значения “ПОРОГ 1” (”ПОРОГ 2”) и одновременную коммутацию двух внешних цепей группой переключаемых “сухих” контактов реле.

Анализатор АНКАТ 7655-03 обеспечивает:
– Выдачу унифицированного токового сигнала пропорционального массовой концентрации растворенного кислорода в анализируемой среде;
– Вывод информации об измеренном значении массовой концентрации растворенного кислорода на ПЭВМ и внешнее устройство по каналу связи RS485 (протокол MODBUS RTU);
– Градуировку по поверочным газовым смесям и установку пороговых значений “ПОРОГ 1” и “ПОРОГ 2” по командам, передаваемым ПЭВМ или внешним устройством по интерфейсу RS485;
– Работу совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042.

Внешний вид блока обработки сигнала (БОС) анализатора АНКАТ-7655-02



1 – сетевой переключатель, 2 – пленочная клавиатура, 3 – жидкокристаллический цифровой индикатор, 4 – разъем “220 В, 50 Гц” для подключения БОС к питающей сети, 5 – колодка “токовый выход 4-20 мА” для подключения внешних исполнительных устройств, 6 – винт защитного заземления, 7 – разъем “РЕЛЕ” для внешних исполнительных устройств, 8 – разъем “RS-232/RS-485” для подключения внешних устройств (ПЭВМ), 9 – разъем “ДАТЧИК” для подключения БИ, 10 табличка фирменная, 11 – сетевые предохранители.

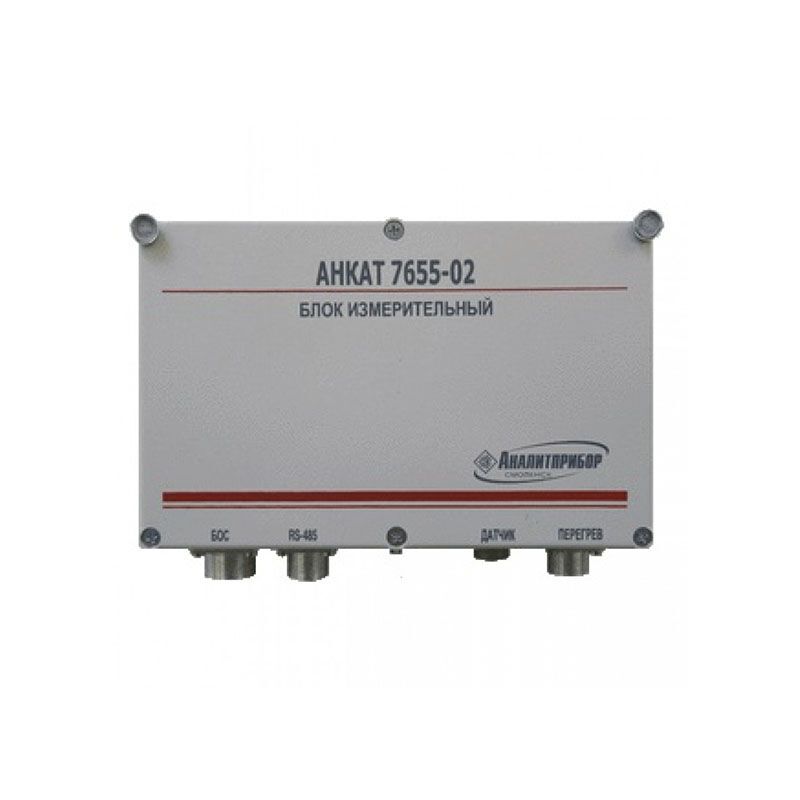

Внешний вид блока измерительного анализаторов АНКАТ-7655-02, -03

1 – разъем “БОС” для подключения к БОС, 2 – разъем “RS-485” для подключения внешних устройств (ПЭВМ или пульта контроля), 3 – зажим рабочего заземления, 4 – разъем “ДАТЧИК” для подключения БИ к датчику кислорода, 5 – разъем “БПС” для подключения к БПС-21М или внешнему источнику питания, 6 – разъем “ПЕРЕГРЕВ” для подключения к клапану БП и получения информации о состоянии клапана.

  • анализатор АНКАТ-7655-02 или АНКАТ-7655-03
  • комплект эксплуатационных документов,
  • ведомость эксплуатационных документов
  • комплект ЗИП



По отдельному заказу поставляются:

  • датчик амперометрический ИБЯЛ.418425.117 взамен выработавшего свой ресурс;
  • баллоны с ГСО-ПГС (согласно ИБЯЛ.413411.025 МП);
  • вентиль точной регулировки ИБЯЛ.306577.002;
  • индикатор расхода ИБЯЛ.418622.003-05;
  • клянка СВТ ГОСТ 25336-82;
  • фильтр ИБЯЛ.418312.112 – для установки на блок пробоподготовки ИБЯЛ.418321.003;
  • блок питания клапана в упаковке ИБЯЛ.305646.167 для установки на блок пробоподготовки ИБЯЛ.418321.003;
  • блок распределяющий ИБЯЛ.306124.005 (с отсекающим клапаном) для установки на блок пробоподготовки ИБЯЛ.418321.003;
  • пульт контроля ИБЯЛ.422411.005 (для настройки и контроля АНКАТ 7655-03);
  • холодильник водяной ХК-4 ИБЯЛ.065142.008;
  • для работы АНКАТ 7655-02 с ПЭВМ поставляется CD-R с программным обеспечением ИБЯЛ.431214.384 (описание порядка работы находится на носителе информации).



Кабель в комплект поставки не входит. Максимальная удаленность датчика от блока индикации – 5 м.

Рекомендуемые марки кабеля:

  • подключение БИ к БОС – МКЭШВ 2х2х0,5 ТУ 16 К13-027-2001.
  • подключение БИ к БПС-21М – МКЭШВ 2х2х0,5 ТУ 16 К13-027-2001.
  • подключение ВУ – КВВГЭ 10х0,75 ГОСТ 1508-78Е.
  • токовый выход – КММ-4х0,35 ТУ 16.505.488-78.
  • канал связи RS485 и RS232 – МКЭШВ 1х2х0,5 ТУ 16 К13-027-2001.

Допускается использовать аналогичные марки проводов (кабелей).
