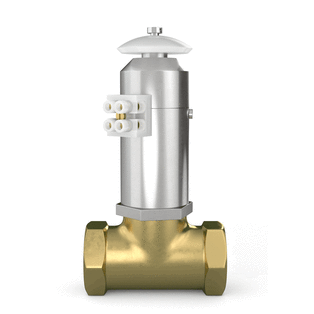

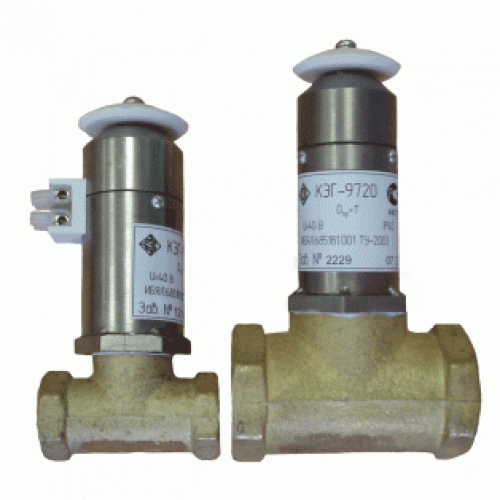

КЭГ-9720 ИБЯЛ.685181.001 нормально-открытый клапан газовый электромагнитный импульсный

Артикул: 92036

от 3220,00 руб

Газовые электромагнитные импульсные клапаны КЭГ-9720 ИБЯЛ685181001 предназначены для использования в системах дистанционного управления газогорелочных устройств паровых и водогрейных котлов, теплогенераторов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.

Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

Рабочее положение клапанов КЭГ-9720 ИБЯЛ.685181.001 :

– на горизонтальном участке газопровода с катушкой электромагнита, направленной вертикально вверх;

– на наклонном участке газопровода с катушкой электромагнита, расположенной в горизонтальной плоскости;

– на наклонных участках газопровода допустимый угол установки катушки электромагнита к горизонтальной плоскости от 0 до 90°;

Клапан газовый электромагнитный КЭГ-9720 используется вместе с сигнализаторами СГГ-6М, СТГ-1 и другими приборами аналогичного назначения и срабатывает (обеспечивает закрытие затвора) при подаче напряжения управления (нормально-открытые клапаны), либо снятии напряжения управления (нормально-закрытые клапаны).

Клапаны газовые электромагнитные КЭГ-9720 предназначены для установки в невзрывоопасных зонах.

Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.

Характеристики клапана Значения
Диаметр проходного отверстия Дпр, мм:

– ИБЯЛ.685181.001
– ИБЯЛ.685181.001-01
– ИБЯЛ.685181.001-02

– ИБЯЛ.685181.001-21



15

20

25

32

Диаметр присоединительного отверстия, согласно ГОСТ 6357-81:

– ИБЯЛ.685181.001
– ИБЯЛ.685181.001-01
– ИБЯЛ.685181.001-02

– ИБЯЛ.685181.001-21



G 1/2 – В

G 3/4 – В

G 1 – В

G 1 1/4 – В

Время открытия/закрытия, с, не более 1
Диапазон рабочего давления, МПа 0 – 0,003 (0 – 22,4 мм.рт.ст.)
Частота включения, 1/час 300
Ресурс включений 1х106
Напряжение управления клапаном, В 40

напряжение импульсное (длительность импульса не более 1 секунды)

Мощность, потребляемая по цепи управления, не более, В·А в импульсе 20
Пропускная способность, м3/ч (по воздуху):
– для Дпр= 15 мм
– для Дпр= 20 мм
– для Дпр= 25 мм
– для Дпр= 32 ммпри Рвх= 0,003 МПа и перепаде давления ΔР=0,003 МПа
0,6
0,9
1,3
50
Степень пылевлагозащиты IP40
Габаритные размеры, мм, не более (LxHxB):
– для Дпр= 15 мм
– для Дпр= 20 мм
– для Дпр= 25 мм
– для Дпр= 32 мм
50х1265
50х1365
60х150х80
65х160х95
Масса, кг, не более:

– для Дпр= 15 мм
– для Дпр= 20 мм
– для Дпр= 25 мм
– для Дпр= 32 мм



0,8
0,8
0,9
1,0

Средняя наработка на отказ, ч, не менее 30000
Гарантийный срок эксплуатации клапанов КЭГ-9720, мес. 18
Средний срок службы, лет 10
Условия эксплуатации клапанов КЭГ-9720 нормально-открытые
Температура окружающей среды от  -30 до +40°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)
Относительная влажность воздуха до 95% при температуре 35°С и более низких температурах, без конденсации влаги



КЭГ-9720 ИБЯЛ.685181.001
