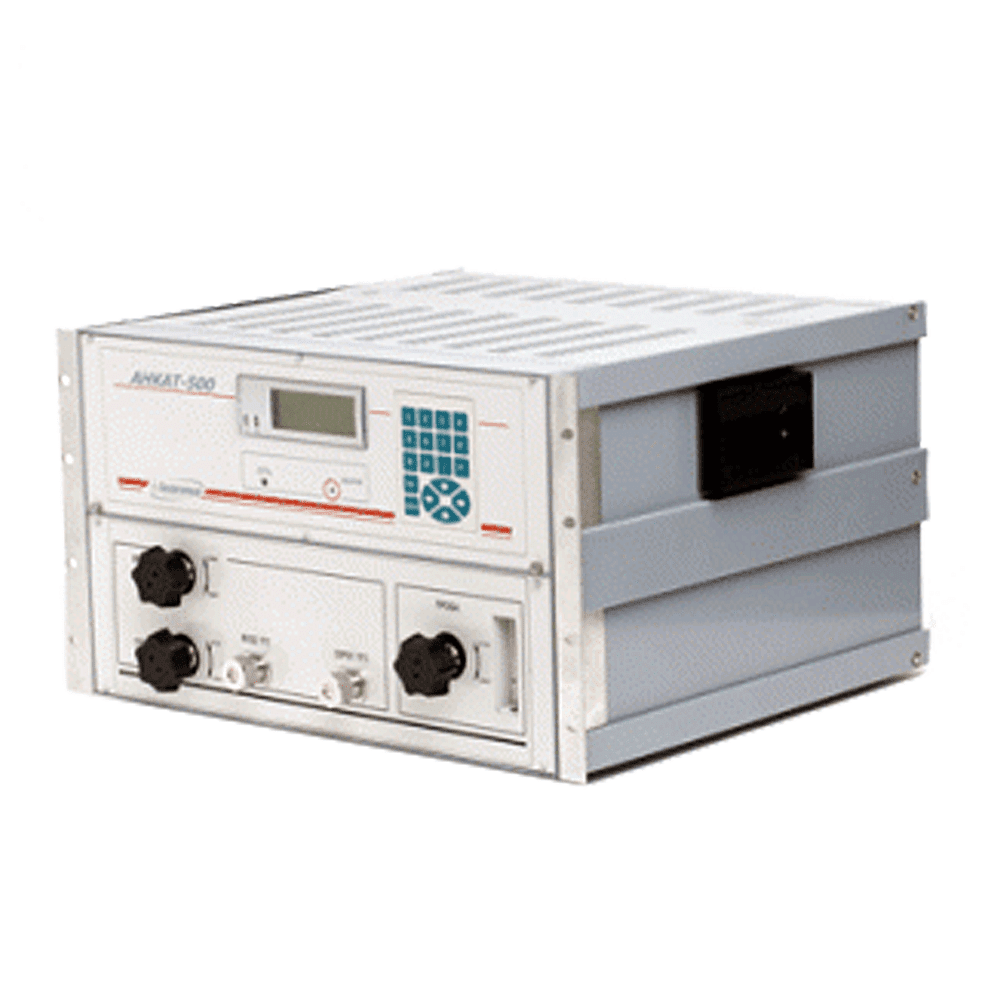

АНКАТ-500 стационарный газоанализатор микроконцентраций кислорода

Артикул: 21022

от 394510,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации АНКАТ-500

Монтажный чертеж АНКАТ-500


АНКАТ-500 стационарный газоанализатор

Предназначен для непрерывного измерения объемной доли микроконцентраций кислорода в различных газах (азоте, аргоне, гелии, водороде, пропилене и других).

Область применения: криогенно-жидкостные комплексы, в химической и металлургической промышленностях, в системах регулирования технологическими процессами.

Принцип действия – электрохимический.

Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.

Исполнение – общепромышленное, для установки в невзрывоопасных зонах.

Отличительные особенности:

– наличие цифровой индикации измеренной  величины объемной доли кислорода;
– наличие световой и звуковой сигнализации;
– программное изменение пороговых значений;
– наличие «сухих» контактов реле для подключения внешних устройств и управления ими;
– длительный срок службы ячейки.

Газоанализаторы микроконцетраций кислорода стационарные АНКАТ-500

№ п/п Наименование Цена с НДС (20%), руб.
1 АНКАТ-500 газоанализатор микроконцентраций кислорода 1-но шкальный: 0-5000 ppm ИБЯЛ.413411.049 473 170
2 АНКАТ-500 газоанализатор микроконцентраций кислорода 1-но шкальный: 0-500 ppm ИБЯЛ.413411.049-01 394 510
3 АНКАТ-500 газоанализатор микроконцентраций кислорода 1-но шкальный: 0-100 ppm ИБЯЛ.413411.049-02, 0-10 ppm ИБЯЛ.413411.049-05 394 510
4 АНКАТ-500 газоанализатор микроконцентраций кислорода 1-но шкальный: 0-2 ppm ИБЯЛ.413411.049-08 394 510
5 АНКАТ-500 газоанализатор микроконцентраций кислорода 2-х шкальный: (0-50 / 0-10 ppm) ИБЯЛ.413411.049-04 405 330
6 АНКАТ-500 газоанализатор микроконцентраций кислорода 2-х шкальный: (0-5 / 0-2 ppm) ИБЯЛ.413411.049-07 403 510
7 АНКАТ-500 газоанализатор микроконцентраций кислорода 3-х шкальный: (0-100 / 0-50 / 0-10 ppm) ИБЯЛ.413411.049-03, (0-10 / 0-5 / 0-2 ppm) ИБЯЛ.413411.049-06 413 880



Дополнительное оснащение для АНКАТ-500

№ п/п Наименование Цена с НДС (20%), руб.
1 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036 (ИБЯЛ.418425.107) на О2 для АНКАТ-500 (шкала: 2 об.д., млн-1) 74 810
2 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-01 (ИБЯЛ.418425.107-01) на О2 для АНКАТ-500 (шкала: 2 об.д., млн-1 5 об.д., млн-1) 74 810
3 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-02 (ИБЯЛ.418425.107-02) на О2 для АНКАТ-500 (шкала: 2 об.д., млн-1 5 об.д., млн-1 10 об.д., млн-1) 74 810
4 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-03 (ИБЯЛ.418425.107-03) на О2 для АНКАТ-500 (шкала: 10 об.д., млн-1) 74 810
5 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-04 (ИБЯЛ.418425.107-04) на О2 для АНКАТ-500 (шкала: 10 об.д., млн-1 50 об.д., млн-1) 74 810
6 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-05 (ИБЯЛ.418425.107-05) на О2 для АНКАТ-500 (шкала: 10 об.д., млн-1 50 об.д., млн-1 100 об.д., млн-1) 74 810
7 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-06 (ИБЯЛ.418425.107-06) на О2 для АНКАТ-500 (шкала: 100 об.д., млн-1) 74 810
8 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-07 (ИБЯЛ.418425.107-07) на О2 для АНКАТ-500 (шкала: 500 об.д., млн-1) 74 810
9 Ячейка электрохимическая в упаковке ИБЯЛ.305649.036-08 (ИБЯЛ.418425.107-08) на О2 для АНКАТ-500 (шкала: 5000 об.д., млн-1) 74 810
Характеристики АНКАТ-500 Значения
Время прогрева газоанализатора АНКАТ-500, мин, не более 60
Установление показаний, мин, не более 5
Параметры измеряемого газа:
– температура, °С
– содержание агрес. примесей, мг/м3, не более
– содержание мех. примесей, мг/м3 , не более
– относительная влажность, %
– расход, л/мин
от +5 до +35
10
10
до 95 при темп. 25°С
0,5 ± 0,05
Питание газоанализатора АНКАТ-500, В 220
Потребляемая мощность газоанализатором АНКАТ-500, ВА
– в режиме измерения
– в режиме прогрева
100
150
Степень пылевлагозащиты IP20
Индикация газоанализатора АНКАТ-500 цифровая, световая, звуковая
Выходные сигналы:
– “сухие” контакты реле (220 В, 2,5 А)
– токовый выход, мА
– цифровой выход


порог1 и порог2
0-5 или 4-20
RS-232 и RS-485

Габаритные размеры газоанализатора АНКАТ-500, мм 495х475х280
Масса газоанализатора АНКАТ-500, кг, не более 15,0
Средняя наработка на отказ, не менее, ч 30000
Срок службы, лет, не менее:

– газоанализатор АНКАТ-500

– ЭХЯ



10

5

Гарантийный срок эксплуатации, мес. 12
Условия эксплуатации газоанализатора АНКАТ-500
Температура окружающего воздуха от +5 до +35°С
Относительная влажность воздуха от 30 до 95 % при температуре 30 °С и более низких температурах, без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)



Исполнение АНКАТ-500 Диапазон измерений/показаний, млн-1 Цена единицы младшего разряда, млн-1 Погрешность
АНКАТ-500 ИБЯЛ.413411.049 (0 – 5000) / (0 – 50000) 1 ±4% привед. на (0 – 1000)
±4% относ. на (1000–5000)
АНКАТ-500 ИБЯЛ.413411.049-01 (0 – 500) / (0 – 5000) 1 ±5 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-02 (0 – 100) / (0 – 1000) 0,5 ±5 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-03 (0 – 10) / (0 – 1000) 0,01 ±10 % приведенная
(0 – 50) / (0 – 1000) 0,1 ±5 % приведенная
(0 – 100) / (0 – 1000) 0,5 ±5 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-04 (0 – 10) / (0 – 1000) 0,01 ±10 % приведенная
(0 – 50) / (0 – 1000) 0,1 ±5 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-05 (0 – 10) / (0 – 100) 0,01 ±10 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-06 (0 – 2) / (0 – 100) 0,01
(0 – 5) / (0 – 100) ±10 % приведенная
(0 – 10) / (0 – 100)
АНКАТ-500 ИБЯЛ.413411.049-07 (0 – 2) / (0 – 100) 0,01 ±10 % приведенная
(0 – 5) / (0 – 100) ±10 % приведенная
АНКАТ-500 ИБЯЛ.413411.049-08 (0 – 2) / (0 – 100) 0,01 ±10 % приведенная
  • – газоанализатор АНКАТ-500,
  • – комплект ЗИП,
  • – ведомость ЗИП,
  • – комплект эксплуатационных документов.



По отдельному заказу к газоанализатору АНКАТ-500 поставляются:

  • – генератор микроконцентраций кислорода ГК-500 ИБЯЛ.418319.033 ТУ;
  • – индикатор расхода ИБЯЛ.418622.003-05;
  • – вентиль точной регулировки ИБЯЛ.306577.002;
  • – баллоны с ПГС;
  • – диск CD-R с программным обеспечением ИБЯЛ.431214.219 для работы с ПК;
  • – ЭХЯ взамен отработавшей свой ресурс.
