СГГ-20 Микро ИБЯЛ.413531.012 сигнализатор-течеискатель горючих газов

от 21650,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Изготавливается взамен сигнализатору СГГ-20 (снят с производства)

Документация:

Руководство по эксплуатации на СГГ-20Микро
Перечень горючих веществ, контролируемых сигнализатором СГГ-20Микро


Переносной одноканальный сигнализатор-течеискатель СГГ-20 Микро ИБЯЛ.413531.012 предназначен для:
– обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом;

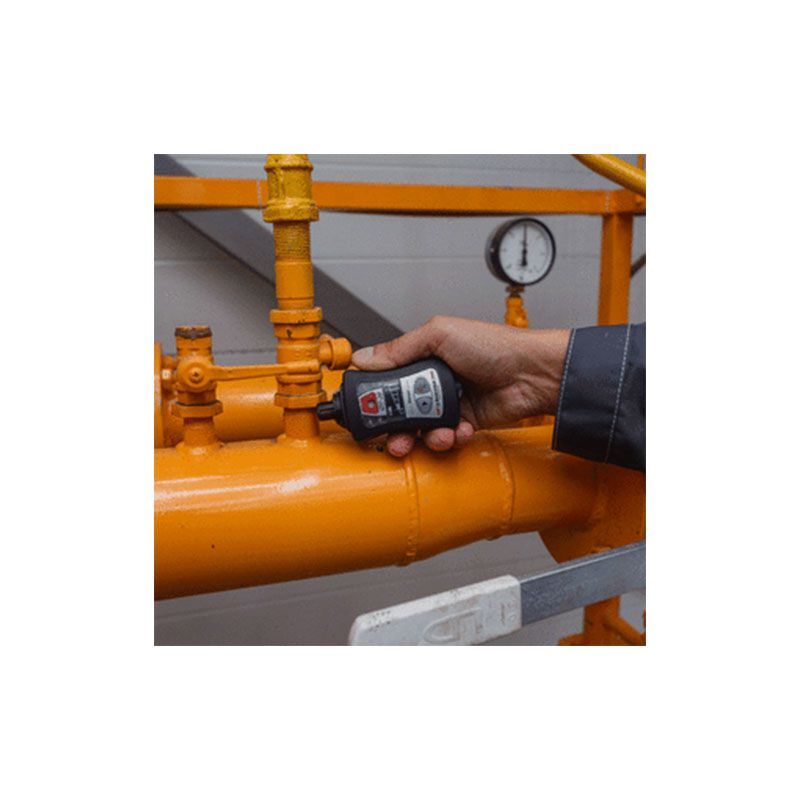

– обнаружения мест утечек сжиженного (по ГОСТ – 20448-90) и природного (по ГОСТ 5542-2014) газов, водорода и других горючих углеводородных газов.

Область применения:
– на предприятиях, обслуживающих распределенные газовые сети или газобаллонное оборудование;
– на нефтеперерабатывающих предприятиях, НГДУ, нефтескладах, предприятиях, транспортирующих нефть;

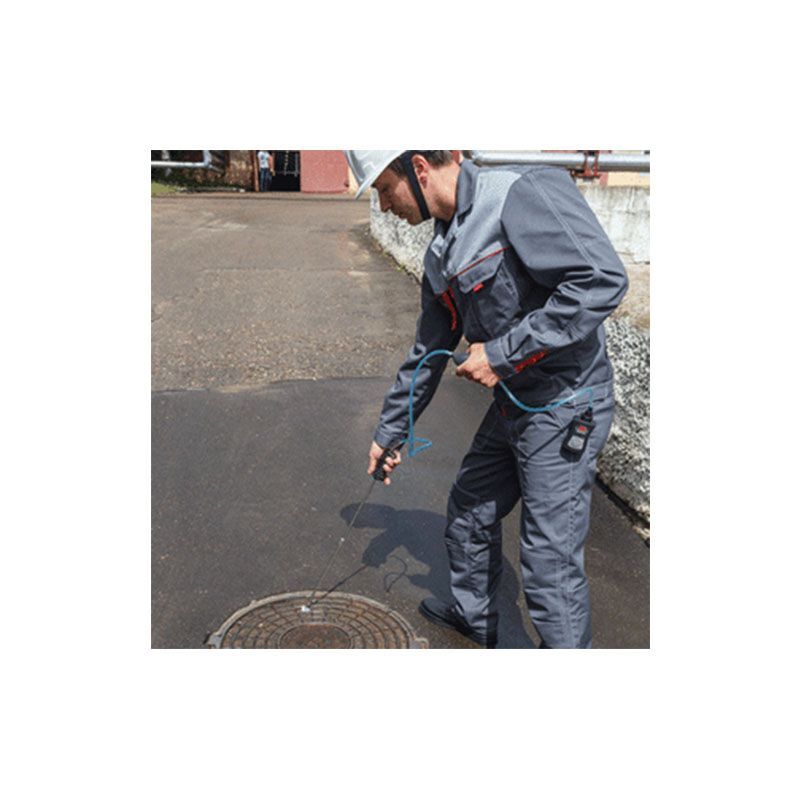

– в производственных помещениях (котельных, ГРС, ГРП), колодцах, подвалах;
– использование при эксплуатации газопроводов низкого, среднего и высокого давления (при вероятности образования взрывоопасной смеси газов различных категорий) подземных газопроводов и при проведении ремонтно-восстановительных работ АДС и ЦДС.

Количество каналов измерения: 1 канал
Сигнализация: световая, звуковая, цифровая, вибросигнализация
Степень защиты оболочки: корпус IP68, блок датчика IP54
Степень взрывозащиты: 1Ex d ib IIС T6 Gb Х
Рабочий диапазон температур: от -40 до +50°С
Память: архив на 8100 записей
Отбор пробы: диффузионный или принудительный за счет внешнего побудителя расхода или от резиновой груши
Межповерочный интервал: 12 мес.
Гарантийный срок: 18 мес.

Все модификации СГГ-20Микро (за исключением СГГ-20Микро-02ГД) соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). Необходимость изготовления газоанализаторов под техническим наблюдением РМРС и РРР оговаривается при заказе.

Сигнализаторы горючих газов переносные СГГ-20Микро

№ п/п Наименование Цена с НДС (20%), руб.
1 СГГ-20Микро ИБЯЛ.413531.012 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов 21 650
2 СГГ-20Микро (по КР-390-2014) переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4. Изготовлен в соответствии с требованиями Морского и/или Речного Регистров 24 760
3 СГГ-20МИКРО-В ИБЯЛ.413531.012-10 переносной взрывозащищенный сигнализатор водорода (Н2) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2 % об.д. Н2, с функцией течеискателя наличия утечки горючих газов 21 650
4 СГГ-20МИКРО-М ИБЯЛ.413531.012-01 переносной взрывозащищенный сигнализатор метана (СН4) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. СН4, с функцией течеискателя наличия утечки горючих газов 21 650
5 СГГ-20МИКРО-П ИБЯЛ.413531.012-12 переносной взрывозащищенный сигнализатор пропана (С3Н8) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-0,85 % об.д. С3Н8, с функцией течеискателя наличия утечки горючих газов 21 650
6 СГГ-20МИКРО-01 ИБЯЛ.413531.012-03 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов 25 920
7 СГГ-20МИКРО-01В ИБЯЛ.413531.012-11 переносной взрывозащищенный сигнализатор водорода (Н2) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2 % об.д. по Н2, с функцией течеискателя наличия утечки горючих газов 25 920
8 СГГ-20МИКРО-01М ИБЯЛ.413531.012-04 переносной взрывозащищенный сигнализатор метана (СН4) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. по СН4, с функцией течеискателя наличия утечки горючих газов 25 920
9 СГГ-20МИКРО-01П ИБЯЛ.413531.012-13 переносной взрывозащищенный сигнализатор пропана (С3Н8) с выносным ТХД на штанге 30см и кабеле 1,5м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-0,85 % об.д. по С3Н8, с функцией течеискателя наличия утечки горючих газов 25 920
10 СГГ-20МИКРО-02 ИБЯЛ.413531.012-05 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов 25 150
11 СГГ-20МИКРО-02Г ИБЯЛ.413531.012-02 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по С6Н14, с функцией течеискателя наличия утечки горючих газов 25 150
12 СГГ-20МИКРО-02ГД ИБЯЛ.413531.012-09 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) со встроенным ТХД, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по С6Н14, с функцией течеискателя наличия утечки горючих газов 45 690
13 СГГ-20МИКРО-02М ИБЯЛ.413531.012-06 переносной взрывозащищенный сигнализатор метана (СН4) с выносным ТХД на кабеле длиной от 2 до 10 м (указывается при заказе), рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-2,5 % об.д. по СН4, с функцией течеискателя наличия утечки горючих газов 25 150
14 СГГ-20МИКРО-03К ИБЯЛ.413531.012-07 переносной взрывозащищенный сигнализатор ДВК суммы горючих газов и паров (Ex) с выносным ТХД на кабеле длиной 1,0 м, рабочая температура -40 ÷ (+50) °С, степень защиты IP68, диапазон измерения 0-50 % НКПР по СН4, с функцией течеискателя наличия утечки горючих газов, с приспособлением для контроля содержания горючих газов в баллонах 29 810



Дополнительное оснащение для СГГ-20Микро

№ п/п Наименование Цена с НДС (20%), руб.
1 Блок аккумуляторный ИБЯЛ.563511.004 для СГГ-20Микро 3 600
2 Блок для ручного отбора пробы ИБЯЛ.305131.048 к СГГ-20 Микро. Для подключения комплекта для ручного отбора пробы ИБЯЛ.413938.003 к газоанализатору СГГ-20 Микро (блок имеет два штуцера) 2 140
3 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
4 Индикатор расхода газа ИР, 1 риска: л/мин 0,80 ± 0,03 ИБЯЛ.418622.003-01 1 190
5 Комплект датчика ИБЯЛ.413929.001 (Датчик ИБЯЛ.413226.051 в упаковке) для СГГ-20 Микро 2 820
6 Комплект для ручного забора пробы ИБЯЛ.413938.003 к СГГ-20 Микро. Обеспечение принудительного отбора пробы во время эксплуатации (в комплекте: мех резиновый ИБЯЛ.302646.001, трубка ПВХ) 2 410
7 Мех резиновый ИБЯЛ.302646.001 к СГГ-20 Микро (Обеспечение принудительного отбора пробы во время эксплуатации, трубка ПВХ в комплект не входит) 1 470
8 Побудитель расхода ИБЯЛ.418315.048 к СГГ-20 Микро Обеспечение принудительного отбора пробы во время эксплуатации (трубка ПВХ в комплекте) 25 540
9 Пробозаборник ИБЯЛ.418311.033 к СГГ-20 Микро. Обеспечение отбора пробы из труднодоступных мест (пробозаборный зонд длиной 1 метр; трубка ПВХ в комплекте не идет) 8 690
10 Пробозаборник ИБЯЛ.418311.043 к СГГ-20 Микро. Обеспечение отбора пробы из колодцев и шахт (труба + трубка ПВХ длиной 10 метров) 2 010
11 Пробозаборник ИБЯЛ.418311.050 к СГГ-20 Микро. Обеспечение отбора пробы из колодцев, а также других мест, где возможно присутствие воды (поплавок + трубка ПВХ длиной 10 метров) 1 870
12 Пробозаборник М ИБЯЛ.418311.082 к СГГ-20 Микро. Обеспечение отбора пробы из труднодоступных мест (пробозаборный зонд; трубка ПВХ в комплекте не идет) наконечник зонда заменён на конусообразный для технологических отверстий По запросу

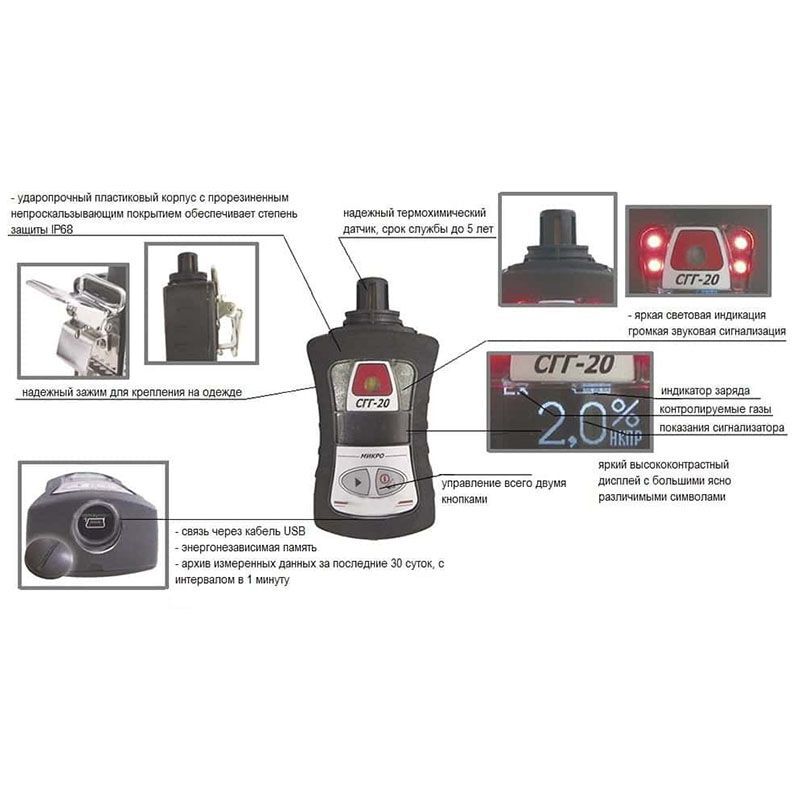

Характеристики

Значения
Индикация световая, звуковая, цифровая, вибросигнал
Выходные сигналы USB для связи с ПК
Маркировка взрывозащиты 1Ex d ib IIС T6 Gb Х
Степень пылевлагозащиты IP68 – сигнализатор

IP54 – блок датчика

Напряжение питания от 2,0 до 2,9 В
Время непрерывной работы, не менее 14 часов
Масса 200 гр.
Габаритные размеры, мм, не более:
– корпус газоанализатора
– блок датчика


55х50х105
20х20х100

Межповерочный интервал 12 мес.
Средний срок службы:

– сигнализатор

– ТХД



10 лет

5 лет

Гарантийный срок эксплуатации:

– сигнализатор
– сенсор ТХД



18 мес.
12 мес.

Рабочий диапазон температур от -40 до +50°С
Относительная влажность окружающей среды от 30 до 95%



Наименование Поверочный компонент Диапазон измерений Пороги срабатывания (по умолчанию) Пределы допускаемой основной абсолютной погрешности (Δ д)
Порог 1 Порог 2

Сигнализаторы совокупности компонентов

СГГ-20Микро
СГГ-20Микро-01
СГГ-20Микро-02
СГГ-20Микро-03К
метан (CH4) 0 – 50% НКПР 7,0% НКПР 12,0% НКПР ± 5,0% НКПР
СГГ-20Микро-02Г
СГГ-20Микро-02ГД
гексан (C6H14)

Сигнализаторы одиночного компонента

СГГ-20Микро-М
СГГ-20Микро-01М
СГГ-20Микро-02М
метан (CH4) 0 – 2,5% об. 0,5% об. 1,0% об. ± 0,25% об.
СГГ-20Микро-В
СГГ-20Микро-01В
водород (H2) 0 – 2,0% об. 0,4% об. 0,8% об. ± 0,20% об.
СГГ-20Микро-П
СГГ-20Микро-01П
пропан (C3H8) 0 – 0,85% об. 0,17% об. 0,34% об. ± 0,09% об.



Примечания:

– Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту – 0,01% об. доли (по отдельному заказу – 0,001% об. доли).

– Значение Порог 1 не может быть установлено большим значения Порог 2.



Обозначение Наименование Поверочный компонент Контролируемые вещества Тип датчика
ИБЯЛ.413531.012 СГГ-20Микро метан (СН4) горючие газы и пары согласно приложению встроенный
КР-390-2014
ИБЯЛ.413531.012-01 СГГ-20Микро-М метан (СН4) (в отсутствии других горючих газов)
ИБЯЛ.413531.012-09 СГГ-20Микро-02ГД гексан (С6Н14) горючие газы и пары согласно приложению
ИБЯЛ.413531.012-10 СГГ-20Микро-В водород (Н2) водород (Н2) (в отсутствии других горючих газов)
ИБЯЛ.413531.012-12 СГГ-20Микро-П пропан (С3Н8) пропан (С3Н8) (в отсутствии других горючих газов
ИБЯЛ.413531.012-03 СГГ-20Микро-01 метан (СН4) горючие газы и пары согласно приложению выносной на кабеле 1,5 м
ИБЯЛ.413531.012-04 СГГ-20Микро-01М метан (СН4) (в отсутствии других горючих газов)
ИБЯЛ.413531.012-11 СГГ-20Микро-01В водород (Н2) водород (Н2) (в отсутствии других горючих газов)
ИБЯЛ.413531.012-13 СГГ-20Микро-01П пропан (С3Н8) пропан (С3Н8) (в отсутствии других горючих газов
ИБЯЛ.413531.012-05 СГГ-20Микро-02 метан (СН4) горючие газы и пары согласно приложению выносной на кабеле 5 м или 10м
(под заказ от 2 до 10 м)
ИБЯЛ.413531.012-02 СГГ-20Микро-02Г гексан (С6Н14)
ИБЯЛ.413531.012-06 СГГ-20Микро-02М метан (СН4) метан (СН4) (в отсутствии других горючих газов)
ИБЯЛ.413531.012-07 СГГ-20Микро-03К горючие газы и пары согласно приложению выносной на кабеле 1,0м*



* – Устройство для контроля остаточного содержания горючих газов в баллоне.
Все модификации оснащены функцией течеискателя с чувствительностью по поверочному компоненту – 0,01% об. доли (по отдельному заказу – 0,001% об. доли).

К – исполнение для контроля содержания горючих газов в баллонах

КР-390-2014 – исполнение соответствующее требованиям Российского Морского Регистра Судоходства (РМРС) и /или Российского Речного Регистра (РРР)

В – исполнение для измерения водород в % об. долей, в отсутствии других горючих газов

Г – исполнение для измерения суммы горючих газов в % НКПР, с калибровкой по гексану (С6Н14)

М – исполнение для измерения метана в % об. долей, в отсутствии других горючих газов

П – исполнение для измерения пропана в % об. долей, в отсутствии других горючих газов

Модификации СГГ-20 Микро Диапазон рабочих температур, °С Модификации СГГ-20 Диапазон рабочих температур, °С Поверочный компонент Контролируемые вещества Тип датчика
СГГ-20Микро ИБЯЛ.413531.012 от -40 до +50 СГГ-20 ИБЯЛ.413531.009 от -20 до +50 метан (СН4) горючие газы и пары согласно приложению встроенный
от -40 до +50 СГГ-20Н ИБЯЛ.413531.009-04 от -40 до +50
СГГ-20Микро по КР-390-2014 от -40 до +50 СГГ-20Р ИБЯЛ.413531.009-05 от -20 до +50
СГГ-20Микро-М ИБЯЛ.413531.012-01 от -40 до +50 СГГ-20М ИБЯЛ.413531.009-07 от -20 до +50 метан (СН4) (в отсутствии других горючих газов)
СГГ-20Микро-02ГД ИБЯЛ.413531.012-09 от -40 до +50 гексан (С6Н14) горючие газы и пары согласно приложению
СГГ-20Микро-В ИБЯЛ.413531.012-10 от -40 до +50 водород (Н2) водород (Н2) (в отсутствии других горючих газов)
СГГ-20Микро-П ИБЯЛ.413531.012-12 от -40 до +50 пропан (С3Н8) пропан (С3Н8) (в отсутствии других горючих газов
СГГ-20Микро-01 ИБЯЛ.413531.012-03 от -40 до +50 СГГ-20-01 ИБЯЛ.413531.009-01 от -20 до +50 метан (СН4) горючие газы и пары согласно приложению выносной на кабеле 1,5 м
СГГ-20Микро-01М ИБЯЛ.413531.012-04 от -40 до +50 СГГ-20-01М ИБЯЛ.413531.009-08 от -20 до +50 метан (СН4) (в отсутствии других горючих газов)
СГГ-20Микро-01В ИБЯЛ.413531.012-11 от -40 до +50 водород (Н2) водород (Н2) (в отсутствии других горючих газов)
СГГ-20Микро-01П ИБЯЛ.413531.012-13 от -40 до +50 пропан (С3Н8) пропан (С3Н8) (в отсутствии других горючих газов
СГГ-20Микро-02 ИБЯЛ.413531.012-05 от -40 до +50 СГГ-20-02 ИБЯЛ.413531.009-03 от -20 до +50 метан (СН4) горючие газы и пары согласно приложению выносной на кабеле 5 м или 10м
(под заказ от 2 до 10 м)
от -40 до +50 СГГ-20-02Н ИБЯЛ.413531.009-06 от -40 до +50
СГГ-20Микро-02Г ИБЯЛ.413531.012-02 от -40 до +50 гексан (С6Н14)
СГГ-20Микро-02М ИБЯЛ.413531.012-06 от -40 до +50 СГГ-20-02М ИБЯЛ.413531.009-09 от -20 до +50 метан (СН4) метан (СН4) (в отсутствии других горючих газов)
СГГ-20Микро-03К ИБЯЛ.413531.012-07 от -40 до +50 СГГ-20-03К ИБЯЛ.413531.009-02 от -20 до +50 горючие газы и пары согласно приложению выносной на кабеле 1,0м*



Где СГГ-20:

К – исполнение для контроля содержания горючих газов в баллонах

М – исполнение для измерения метана в объемных долях, в отсутствии других горючих газов

Н – низкотемпературное исполнение прибора от -40 до +50°С

Р – исполнение соответствующее требованиям Российского Морского Регистра Судоходства (РМРС) и /или Российского Речного Регистра (РРР)

СГГ-20 Микро:

К – исполнение для контроля содержания горючих газов в баллонах

КР-390-2014 – исполнение соответствующее требованиям Российского Морского Регистра Судоходства (РМРС) и /или Российского Речного Регистра (РРР)

В – исполнение для измерения водород в % об. долей, в отсутствии других горючих газов

Г – исполнение для измерения суммы горючих газов в % НКПР, с калибровкой по гексану (С6Н14)

М – исполнение для измерения метана в % об. долей, в отсутствии других горючих газов

П – исполнение для измерения пропана в % об. долей, в отсутствии других горючих газов

  • Сигнализатор горючих газов СГГ-20 Микро
  • Комплект ЗИП согласно ИБЯЛ.413531.012ЗИ
  • Ведомость эксплуатационных документов ИБЯЛ.413531.012ВЭ
  • Комплект эксплуатационных документов согласно ИБЯЛ.413531.012ВЭ



Поставляется по отдельному заказу:

  • Мех резиновый ИБЯЛ.302646.001 для обеспечения принудительной подачи пробы во время эксплуатации
  • Газозаборник ИБЯЛ.418311.043 (с утяжелителем) необходим при проведении измерений в труднодоступных местах
  • Пробозаборник ИБЯЛ.418311.033 для отбора пробы из труднодоступных мест
  • Пробозаборник М ИБЯЛ.418311.082 (трубка ПВХ в комплекте не идет). Наконечник зонда заменён на конусообразный для технологических отверстий. Предназначен для обеспечения отбора пробы из технологических отверстий газовых колодцев и стен при обходе работниками ГРО газовых трасс подземных газопроводов
  • Пробозаборник ИБЯЛ.418311.050 (в комплекте с трубкой ПВХ 10 м). Для обеспечения отбора пробы из мест, где возможно присутствие воды
  • Комплект для ручного забора пробы ИБЯЛ.413938.003 (Состав: мех резиновый ИБЯЛ.302646.001 + трубка ПВХ 4х1,5 ТУ 2247-465-00208947-2006 -10 м)
  • Вентиль точной регулировки ИБЯЛ.306577.002
  • Индикатор расхода ИБЯЛ.418622.003-01
  • Блок аккумуляторный ИБЯЛ.563511.004
  • Устройство зарядное в упаковке ИБЯЛ.413955.012
  • Диск с сервисным программным обеспечением для ПЭВМ ИБЯЛ.431212.017
  • Модуль измерений и индикации ИБЯЛ.468157.007
  • Клапан ИБЯЛ.306577.013
  • Датчик ИБЯЛ.413226.051
