СГГ-6М стационарный сигнализатор горючих газов

8 650,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации СГГ-6М
Руководство по эксплуатации БПС-6М
Монтажные чертежи СГГ-6М

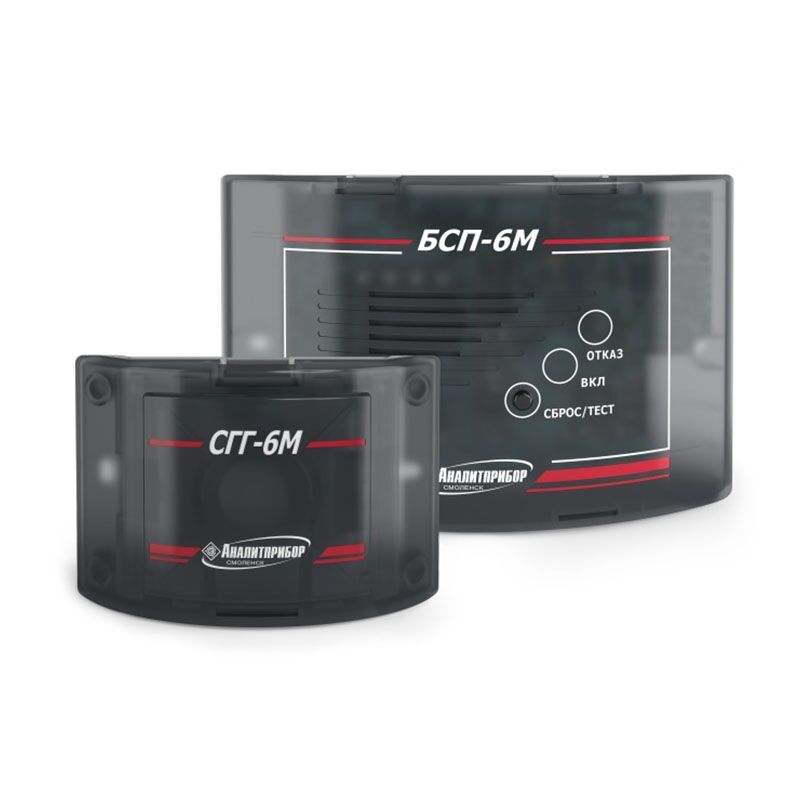

СГГ-6М стационарный сигнализатор горючих газов предназначен для непрерывного автоматического контроля содержания природного и сжиженного газов в воздухе промышленных и коммунально-бытовых помещений и выдачи сигнализации о превышении установленных значений объемной доли горючих газoв.

Область применения:
Бытовые, административные, производственные и другие помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах. Котельные различных типов оснащенных водогрейными, паровыми и диаметрическими котлами.

– наличие внешнего входа “авария”, что позволяет соединять приборы в шлейф или подключать их к пожарной или охранной сигнализации;
– возможность самостоятельной установки потребителем порога сигнализации – 10 или 20% НКПР;
– возможность самостоятельной установки режимов работы после включения прибора – автоматический переход в рабочий режим с открытием сетевого клапана – “о” или включение аварийной сигнализации с открытием сетевого клапана после нажатия кнопки “сброс” – “в”;
– наличие кнопки “тест”, позволяющей проверять работоспособность прибора и запорной арматуры без применения газовых смесей;
– срок службы чувствительного элемента на горючие газы – не менее 5 лет;
– межповерочный и межкалибровочный интервалы 1 год;
– автокалибровка нуля при включении или раз в 14 дней.

Дополнительное оснащение для СГГ-6М

№ п/п Наименование Цена с НДС (20%), руб.
1 ДИСП Диспетчерский пульт ИБЯЛ.465213.003. Стационарный автоматический прибор для приема сигналов с сигнализаторов СГГ-6М, СОУ1, СТГ1 и др. датчиков с выдачей световой, звуковой сигнализации и переключением "сухих" контактов реле 24 050
2 Клапан КЭГ-9720 ДУ25 (ДПР 1"), 40В ИБЯЛ.685181.001-02 3 400
3 Клапан КЭГ-9720 ДУ32 (ДПР1 1/4"), 40В ИБЯЛ.685181.001-21 3 920
4 Клапан КЭГ-9720 ДУ32 (ДПР1 1/4"), ДУ40 (ДПР 1 1/2"), ДУ 50 (ДПР 2") , 220В ИБЯЛ.685181.001-05;-03;-04 8 790
5 Клапан КЭГ-9720 ДУ20 (ДПР 3/4"), ДУ25 (ДПР 1") 220В ИБЯЛ.685181.001-09;-10 7 630
6 Клапан КЭГ-9720 ДУ65, 220 В ИБЯЛ.685181.001-12 26 250
7 Клапан КЭГ-9720 ДУ80, 220 В ИБЯЛ.685181.001-14 26 390
8 Блок датчика ИБЯЛ.413216.027;-01 (на Ex) для СГГ-6 М (старый) 5 040
9 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
10 Датчик термохимический ИБЯЛ.413226.076 для СГГ-6М (стар.) 1 580
11 Индикатор расхода газа ИР, 1 риска: л/мин 0,80 ± 0,03 ИБЯЛ.418622.003-01 1 190
12 Комплект датчика термохимического (ИБЯЛ.413226.105-02) ИБЯЛ.413923.031-03, с фильтром для СГГ-6М (нов.) 1 350
Характеристики СГГ-6М Значения
Пороги срабатывания сигнализации (по метану), % НКПР 10 или 20
(устанавливается потребителем, либо другие пороги под заказ)
Абсолютная погрешность, % НКПР, не более ± 5
Диапазон сигнальных концентраций сигнализатора, % НКПР:
– при установленном значении порога сигнализации АВАРИЙНАЯ, равном 10 % НКПР
– при установленном значении порога сигнализации АВАРИЙНАЯ, равном 20 % НКПР
от 5 до 19
от 15 до 31
Поверочный компонент метан (CH4)
Время срабатывания сигнализации при превышении сигнальной концентрации в 1,6 раза, с, не более 15
Время работы СГГ-6М без контроля и регулировки порога срабатывания сигнализации, лет 1
Время прогрева сигнализатора, мин., не более 5
Напряжение питания сигнализатора СГГ-6М от источника постоянного тока, 8 – 14 В
Мощность, потребляемая сигнализатором, не более, Вт. 5
Расстояние между СГГ-6М и БСП-6М, м до 200
Степень пылевлагозащиты СГГ-6М IP30
Выходные сигналы “силовые” контакты реле
Габаритные размеры сигнализатора СГГ-6М, мм, не более 70х50х110
Масса сигнализатора СГГ-6М, кг, не более 0,5
Средняя наработка на отказ сигнализатора, не менее, ч 30000
Гарантийный срок эксплуатации, мес.:
– сигнализатор СГГ-6М
– термохимический датчик
18
12
Межповерочный и межкалибровочный интервалы, мес. 12
Срок службы сигнализатора СГГ-6М, лет 5
Температура окружающего воздуха от -10 до +50°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
Относительная влажность воздуха от 30 до 95% при температуре 40°С



Характеристики блока питания и сигнализации БСП-6М

Характеристики БПС-6М Значения
Напряжение питания от 150 до 253 В, 50 Гц
Потребляемая мощность, ВА, не более 6
Нагрузочная способность реле 30 В; 2,5 А
220 В; 5 А
Номинальное выходное напряжение для питания СГГ-6М, В 12
Уровень звукового давления, дБ, не менее, на расстоянии 1 м от блока 70
Время задержки срабатывания, с, не более 0,3
Габаритные размеры БСП-6М, мм, не более 200х70х140
Масса БПС-6М, кг 0,8
Гарантийный срок эксплуатации, мес. 24
Рабочий температурный диапазон от -10 до +50°С
  •  сигнализатор СГГ-6М,
  •  комплект ЗИП:
    ведомость эксплуатационных документов,
  •  комплект эксплуатационных документов.



Поставляется по отдельному заказу:

  •  4-литровые баллоны с поверочными ГСО-ПГС,
  •  вентиль точной регулировки ВТР (ИБЯЛ.306577.002),
  •  индикатор расхода ИР (ИБЯЛ.418622.003-01),
  •  ТХД (ИБЯЛ.413923.031-03) взамен выработавшего свой ресурс сенсора,
  •  клапаны электромагнитные КЭГ-9720 нормально-закрытые (ИБЯЛ.685181.001 ТУ-2003),
  •  клапаны электромагнитные КЭГ-9720 нормально-открытые (ИБЯЛ.685181.001 ТУ-2003),
  •  диспетчерский пульт ДИСП ИБЯЛ.465213.003 (предназначен для приема сигналов АВАРИЯ от сигнализатора, выдачи световой и звуковой сигнализации с одновременным переключением “сухих” контактов реле).



Кабель в комплект поставки не входит. Максимальная удаленность датчика от блока питания и контроля – 200м.

Рекомендуемые марки кабеля:  ШВВП 3х0,25 ГОСТ 7399-97, ПВС 3х0,5 ГОСТ 7399-97, ШВЛ 3х0,75 ГОСТ 7399-97.
