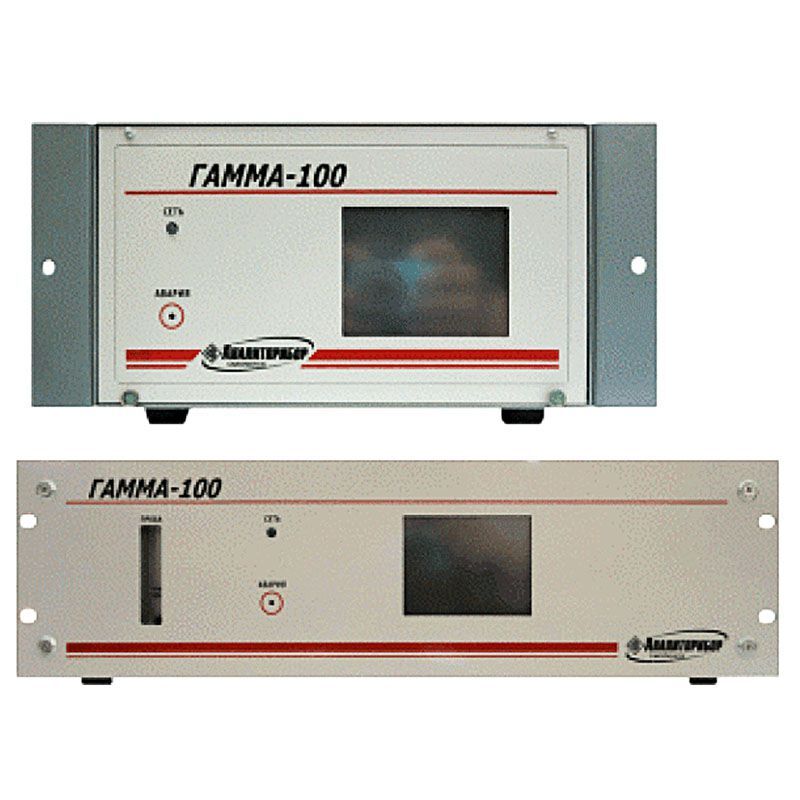

ГАММА-100 многофункциональный стационарный газоанализатор

Артикул: 21031

от 140560,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации ГАММА-100

Монтажный чертеж ГАММА-100


Стационарный газоанализатор ГАММА-100 предназначен для измерения одного, двух или трех компонентов из ряда: оксид углерода (СО), диоксид углерода (СО2), метан (СН4), оксид азота (NО), диоксид серы (SO2), кислород (О2), водород (Н2), азот (N2), гелий (Не) в бинарных и многокомпонентных смесях.

Область применения: в составе автоматизированных систем управления технологическими процессами в черной, цветной металлургии, цементной и стекольной промышленности, предприятиях производства кирпича и керамики, в химической и нефтехимической промышленности, ТЭЦ, ГРЭС, котельных и т.д.

Принцип действия:
СО, СН4, NO, SO2 – оптико-акустический;
СО2 – оптико-акустический и термокондуктометрический;
Н2, N2, Не – термокондуктометрический;
О2 – термомагнитный и термокондуктометрический.

Способ забора пробы – принудительный (побудитель расхода в состав прибора не входит).
Исполнение – общепромышленное, для установки в невзрывоопасных зонах.

Функциональные возможности:
Цифровая индикация концентрации измеряемого компонента по каждому измерительному каналу;
Выдача унифицированного выходного токового сигнала, пропорционального концентрации определяемого компонента;
Выдача текстовой и световой сигнализации, свидетельствующей о превышении или снижении концентрации определяемого компонента порогового значения;
Коммутация внешних цепей двумя группами переключающихся контактов реле («сухой контакт») для автоматического включения (отключения) исполнительных устройств при срабатывании сигнализации, свидетельствующей о достижении измеряемым компонентом установленных пороговых значений (превышения или снижения);
Выдача информации о концентрации измеряемых компонентов в цифровом виде по RS232, RS485 и Ethernet (в зависимости от исполнения).
Кроме возможности считывания концентраций по основным каналам в газоанализаторе реализована возможность управления по каналу связи RS232 (RS485), а именно:
– корректировка начала шкалы;
– корректировка конца шкалы;
– задание порогов.

Газоанализаторы многофункциональные стационарные ГАММА-100

№ п/п Наименование Цена с НДС (20%), руб.
1 ГАММА-100 (1 канал) ИК ИБЯЛ.413251.001-06.05 (с Ethernet), -07.05 (без Ethernet) (изм.газы: СО, СО2, СН4) 289 980
2 ГАММА-100 (1 канал) ИК (NО) ИБЯЛ.413251.001-07.05 (без Ethernet) 323 100
3 ГАММА-100 (1 канал) NO ИК ИБЯЛ.413251.001-06.05 (с Ethernet) 371 110
4 ГАММА-100 (1 канал) SO2 ИК ИБЯЛ.413251.001-06.05 (с Ethernet) 332 430
5 ГАММА-100 (1 канал) ТК ИБЯЛ.413251.001-06.01 (с Ethernet), -07.01 (без Ethernet) (изм.газы: Н2, О2, СО2, N2, He) 165 120
6 ГАММА-100 (1 канал) ТК рем.(на замену ГТВ) с Ethernet ИБЯЛ.413251.001-08.01 150 920
7 ГАММА-100 (1 канал) ТК рем.(на замену ГТВ) без Ethernet ИБЯЛ.413251.001-09.01 140 560
8 ГАММА-100 (1 канал) ТМ(0-100%) ИБЯЛ.413251.001-06.02 (с Ethernet), -07.02 (без Ethernet) (изм.газ: О2) 203 540
9 ГАММА-100 (1 канал) ТМ(0-100%) рем.(на замену ГТМ) без Ethernet ИБЯЛ.413251.001-09.02 177 880
10 ГАММА-100 (1 канал) ТМ(0-100%) рем.(на замену ГТМ) с Ethernet ИБЯЛ.413251.001-08.02 200 760
11 ГАММА-100 (1 канал) ТМ(90-100% и более) ИБЯЛ.413251.001-06.03 (с Ethernet), -07.03 (без Ethernet) 258 100
12 ГАММА-100 (1 канал) ТМ(90-100% и более) рем.(на замену ГТМ) без Ethernet ИБЯЛ.413251.001-09.03 228 430
13 ГАММА-100 (1 канал) ТМ(диапазоны: 90-100% и более) рем.(на замену ГТМ) с Ethernet ИБЯЛ.413251.001-08.03 236 980
14 ГАММА-100 (1 канал) ТМ в дымовых газах ИБЯЛ.413251.001-06.04 (c Ethernet), -07.04 (без Ethernet) 257 840
15 ГАММА-100 (1 канал) ТМ в дымовых газах, рем.(на замену ГТМ) без Ethernet ИБЯЛ.413251.001-09.04 227 840
16 ГАММА-100 (2 канала) ИК+ИК ИБЯЛ.413251.001-02.03 (с Ethernet), -03.03 (без Ethernet) 529 490
17 ГАММА-100 (2 канала) (SO2 0-2г/м3) ИК+ИК ИБЯЛ.413251.001-02.03 (с Ethernet), -03.03 (без Ethernet) 622 600
18 ГАММА-100 (2 канала) ИК+ТМ ИБЯЛ.413251.001-02.02 (с Ethernet), -03.02 (без Ethernet) 432 540
19 ГАММА-100 (2 канала) ИК+ТМ (О2(95-100%)) ИБЯЛ.413251.001-02.02 (с Ethernet), -03.02 (без Ethernet) 464 360
20 ГАММА-100 (2 канала) ИК+ТМ (SO2(0-2г/м3)) ИБЯЛ.413251.001-02.02 (с Ethernet), -03.02 (без Ethernet) 473 430
21 ГАММА-100 (2 канала) ИК+ТМ в дымовых газах (д.г.) ИБЯЛ.413251.001-02.02 (с Ethernet), -03.02 (без Ethernet) 469 290
22 ГАММА-100 (2 канала) ИК+ТК ИБЯЛ.413251.001-02.01 (с Ethernet), -03.01 (без Ethernet) 438 310
23 ГАММА-100 (2 канала) ТМ+ТК ИБЯЛ.413251.001-04.01 (с Ethernet), -05.01 (без Ethernet) 286 940
24 ГАММА-100 (2 канала) ТМ(90-100% и более)+ТК ИБЯЛ.413251.001-04.02 (с Ethernet) 325 500
25 ГАММА-100 (3 канала) ИК+ИК+ТМ(0-100%) или ИК+ИК+ТМ(0-100%) в д.г. ИБЯЛ.413251.001-00.02 (с Ethernet), -01.02 (без Ethernet) 673 800
26 ГАММА-100 (3 канала) SO2(0-2г/м3) ИК+ИК+ТМ(0-100%) ИБЯЛ.413251.001-00.02 (с Ethernet), -01.02 (без Ethernet) 773 650
27 ГАММА-100 (3 канала) ИК+ИК+ТК ИБЯЛ.413251.001-00.01 (с Ethernet), -01.01 (без Ethernet) 602 520
28 ГАММА-100 (3 канала) SO2(0-2г/м3) ИК+ИК+ТК ИБЯЛ.413251.001-00.01 (с Ethernet), -01.01 (без Ethernet) 694 080
29 ГАММА-100 (3 канала) ИК+ТК+ТМ ИБЯЛ.413251.001-00.03 (с Ethernet), -01.03 (без Ethernet) 549 380
30 ГАММА-100 (3 канала) SO2(0-2г/м3) ИК+ТК+ТМ(0-100%) ИБЯЛ.413251.001-00.03 (с Ethernet), -01.03 (без Ethernet) 541 990



Дополнительное оснащение для ГАММА-100

№ п/п Наименование Цена с НДС (20%), руб.
1 Блок пробоподготовки БП-1 ИБЯЛ.418311.023 (со встроен. Побудителем расхода П-3) на O2 для ГАММА -100 (О2) 109 410
2 Блок пробоподготовки БП-1 ИБЯЛ.418311.023-02 (со встроен. Побудителем расхода П-3) на H2 для ГАММА -100 (Н2) 109 410
3 Блок пробоподготовки БП-1, без П-З ИБЯЛ.418311.023-01 на O2 для ГАММА -100 (О2) 52 730
4 Блок пробоподготовки БП-1, без П-З ИБЯЛ.418311.023-03 на H2 для ГАММА -100 (Н2) 52 730
5 Индикатор расхода газа ИР ИБЯЛ.418622.001 для ГАММА - 100, Палладий-3М 5 400
6 Побудитель расхода П-3. Uп=220 В АПИ5.883.070 для ГАММА - 100 41 220



Характеристики ГАММА-100 Значение
Диапазоны установки пороговых значений ПОРОГ1 и ПОРОГ2, по каждому измерительному каналу от 0,1 до 0,9 от диапазона измерений
Степень пылевлагозащиты IP20 / IP65 (в защитной оболочке)
Электрическое питание газоанализаторов ГАММА-100 от сети переменного однофазного тока напряжением от 150 до 253 В частотой (50 ± 1) Гц
Потребляемая мощность, ВА:
– ИБЯЛ.413251.001, -01, -02, -03,
– ИБЯЛ.413251.001-04, -05,
– ИБЯЛ.413251.001-06, -07,
– ИБЯЛ.413251.001-08, -09
150
60
90
30
Габаритные размеры ГАММА-100, мм:
– ИБЯЛ.413251.001, -01, -02, -03
– ИБЯЛ.413251.001-04, -05, -06, -07
– ИБЯЛ.413251.001-08, -09
485х435х280
485х435х146
300х435х146
Масса газоанализаторов ГАММА-100, кг:
– ИБЯЛ.413251.001, -01,
– ИБЯЛ.413251.001-02, -03
– ИБЯЛ.413251.001-04, -05
– ИБЯЛ.413251.001-06, -07
– ИБЯЛ.413251.001-08, -09
20,0
18,0
16,0
15,0
14,0
Индикация цифровая, световая, звуковая
Выходные сигналы газоанализатора токовый выход 0-5 мА или 4-20 мА по каждому измерительному каналу
“сухие” контакты реле
RS-232, RS-485
Ethernet (в зависимости от исполнения)
Время прогрева газоанализаторов не более, мин 180
Средняя наработка газоанализатора на отказ, не менее, ч 20000
Средний полный срок службы газоанализатора ГАММА-100, не менее, лет 10
Гарантийный срок эксплуатации газоанализатора, мес. 18
Температура окружающей и анализируемой среды от 5 до 45°С
Температура окружающей среды при работе в дополнительной оболочке от -40 до 45°С
Относительная влажность окружающей среды при температуре 25°С до 80%
Влажность анализируемой газовой среды не более 5 г/м3
Массовая концентрация пыли в анализируемой среде не более 1 г/м3
Производственная вибрация:
– частота
– амплитуда
не более 25 Гц
не более 0,1 мм



Измеряемый
компонент
Единица
физической величины
Диапазон измерений Принцип измерения Состав анализируемой среды
Оксид углерода СО об. доля млн-1 0–200;
0–500;
0–1000;
0–2000
оптико-акустический диоксид углерода-азот
Оксид углерода СО об. доля % 0–0,5; 0–1;
0–2; 0–5;
0–10; 0–20;
0–30; 0–50;
0–70;
0–100
оптико-акустический
Оксид углерода СО г/м3 0–15 оптико-акустический
Диоксид углерода СО2 об. доля млн-1 0–100;
0–200;
0–500;
0–1000;
0–2000
оптико-акустический
Диоксид углерода СО2 об. доля % 0–0,5; 0–1;
0–2; 0–5;
0–10; 0–20;
0–30; 0–50;
0–70; 0–100
оптико-акустический
Диоксид углерода СО2 об. доля % 0–30; 0–50;
40–100; 90–100
термокондуктометрический диоксид углерода – азот
Метан СН4 об. доля млн-1 0–500;
0–1000;
0–2000
оптико-акустический
Метан СН4 об. доля % 0–0,5; 0–1;
0–2; 0–5;
0–10; 0–20;
0–30; 0–50;
0–70; 0–100
оптико-акустический
Диоксид серы SO2 г/м3 0–2; 0–5; 0–10;
0–20; 0–60
оптико-акустический
Азот N2 об. доля % 0–20;
80–100;
0–40;
0–60;
60–100
термокондуктометрический азот – гелий
Водород Н2 об. доля % 0–0,5;
0–1
термокондуктометрический водород – диоксид углерода (10%) – кислород (2%)
– остальное азот
Оксид азота NO г/м3 0–1;
0–2
оптико-акустический
Водород Н2 об. доля % 0–1; 0–2;
0–3; 0–5;
0–10; 0–20;
0–30; 0–40;
0–50; 0–60;
0–80;
0–100;
50–100; 60–100;
80–100; 90–100;
95–100
термокондуктометрический водород – азот
Водород Н2 об. доля % 0–1; 0–2;
0–3;
90–100
термокондуктометрический водород – воздух
Водород Н2 об. доля % 0–1; 0–2; 0–3 термокондуктометрический водород – кислород
Водород Н2 об. доля % 50–100; 70–100 термокондуктометрический водород – метан
Кислород О2 об. доля % 0–1; 0–2 термокондуктометрический кислород – гелий
Кислород О2 об. доля % 0–1; 0–2; 0–3 термокондуктометрический кислород – водород
Гелий Не об. доля % 10–100 термокондуктометрический гелий – азот
Кислород О2 об. доля % 0–1; 0–2;
0–5; 0–10;
0–21; 0–30;
0–50; 0–80;
0–100;
15–30;
50–80;
80–100;
90–100;
95–100;
98–100
термомагнитный кислород – азот
Кислород О2 об. доля % 0–1; 0–2; 0–5;
0–100;
80–100;
90–100;
98–100
термомагнитный кислород – аргон
Кислород О2 об. доля % 0–1; 0–2; 0–5;
0–10; 0–21;
0–30; 0–50
термомагнитный кислород – дымовой газ

Отличительные особенности

– Возможность одновременного измерения до 3-х компонентов;
– Единое максимально допустимое влагосодержание и расход пробы для всех типов датчиков, что позволяет упростить систему пробоподготовки;
– Введение термо- и влагокомпенсации, что значительно повышает стабильность показаний;
– Увеличение межкалибровочного интервала для термокондуктометрического и инфракрасного датчика до 30 суток; для термомагнитного до 6 месяцев (для ряда шкал);
– Учет взаимных влияний измеряемых компонентов (для многоканальных приборов);
– Возможность использования дополнительной оболочки со степенью защиты до IР65 и подогревом;
– Цифровая обработка сигнала;
– Удобное меню пользователя;
– Самодиагностика с выдачей результатов на дисплей;
– Два программируемых порога (на превышение или понижение);
– Мощные пороговые реле 250 В, 2,5 А;
– Наличие звуковой сигнализации;
– Цифровые выходы RS232, RS485, Ethernet.

Особенности конструкции

Газоанализатор представляет собой одноблочный прибор со встроенными в корпус измерительными датчиками. На лицевую панель выведены: жидкокристаллический дисплей, на котором отображается измерительная информация, клавиатура управления, индикация расхода контролируемой пробы. Газоанализатор оснащен интерфейсами RS232, RS485, Ethernet, с помощью которых данные могут передаваться на персональный компьютер. Также в газоанализаторе имеются унифицированный токовый выход (0 – 5 мА или 4 – 20 мА, переключаются) и контакты реле для коммутации внешних цепей. Электропитание осуществляется от сети переменного тока напряжением 220 В.
Степень защиты газоанализатора от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP20.
Способ забора пробы – принудительный (побудитель расхода или избыточное давление).
