АНКАТ-7655-04 ИБЯЛ.413411.025-04 переносной анализатор кислорода в питательной воде котлоагрегатов

Артикул: 32019

90 920,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации Анкат-7655-04


Газоанализатор АНКАТ-7655-04 – это переносной автоматический прибор непрерывного действия, предназначенный для измерения массовой концентрации растворенного кислорода и температуры в водной среде. Анализатор кислорода АНКАТ-7655-04 применяется для контроля водно-химического режима котлоагрегатов на предприятиях электро- и теплоэнергетики и  в других отраслях промышленности.

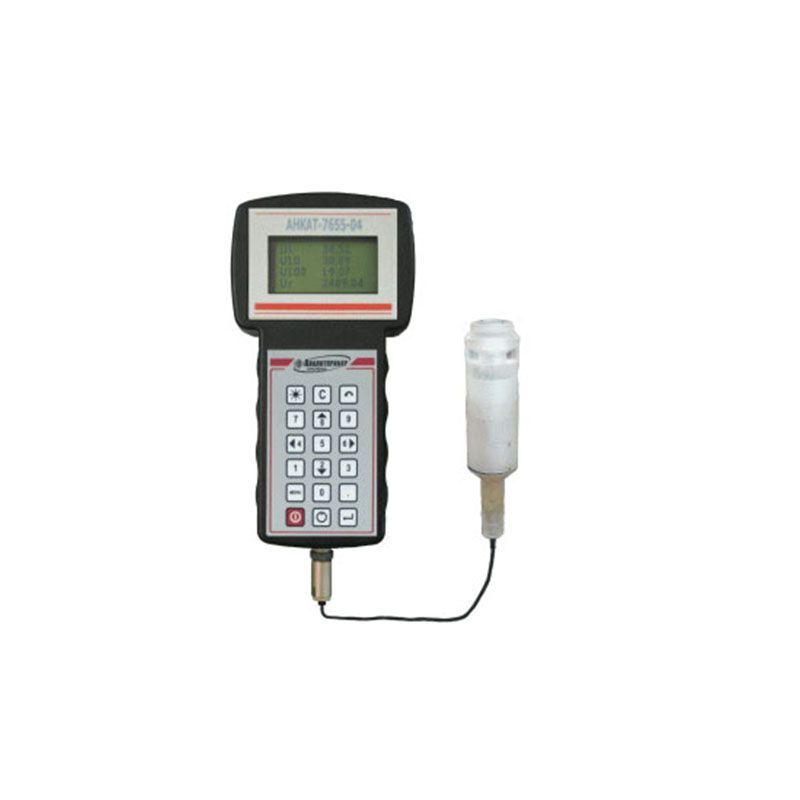

Конструктивно анализатор состоит из блока измерительного (БИ) и датчика амперометрического (далее – датчик).
Тип анализатора – переносной, автоматический.
Способ забора пробы – проточный.
Принцип действия – амперометрический.
Область применения АНКАТ-7655-04 – ТЭЦ, ГРЭС, котельные малой мощности.

Анализатор АНКАТ 7655-04 обеспечивает:
1. Цифровую индикацию измеряемого значения массовой концентрации растворенного кислорода в анализируемой водной среде;
2. Цифровую индикацию температуры в анализируемой среде;
3. Сигнализацию “ПЕРЕГРЕВ” при превышении температуры анализируемой среды 50 оС;
4. Сигнализацию при разрякде аккумуляторов.

Дополнительное оснащение для АНКАТ-7655-04

№ п/п Наименование Цена с НДС (20%), руб.
1 Датчик ИБЯЛ.418425.117-01 (без упаковки) на О2 для АНКАТ 7655-04. 64 380
2 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
3 Индикатор расхода газа ИР ИБЯЛ.418622.003-05 1 190
Характеристики АНКАТ-7655-04 Значения
Диапазоны измерений газоанализатора:

– кислород (О2)

– температура водной среды



0 – 10000 мкг/дм3

от 0 до 50°С

Диапазоны показаний:

– кислород (О2)



0 – 20000 мкг/дм3

Цена единицы младшего разряда по каналу кислорода (О2):

– в диап. от 0 до 199,9 мкг/дм3

– в диап. от 200 до 20000 мкг/дм3



0,1 мкг/дм3

1 мкг/дм3

Основная абсолютная погрешность, мкг/дм3 ± (3+0,04хАвх)

где Авх-значение массовой концентрации растворенного кислорода на входе анализатора

Параметры анализируемой воды:

– температура,

– избыточное давление,

– рН,

– содержание взвешанных частиц,



– расход через кювету проточную датчика



от 0 до +50°С

до 1 кПа

от 4 до 12 ед.рН

до 250 мг/дм3, диаметром не более 250 мкм

от 0,3 до 0,6 дм3/мин

Время установления рабочего режима, мин, не более:

10

Время установления показаний, мин., не более (при температуре анализируемой воды 20±2°С):

2

Пылевлагозащита:

– блок измерительный (БИ)

– ЗПУ

– датчик для Анкат-7655-04



IP54

IP30

IP54 (кроме погружной части), (IPX8 для погружной части)

Напряжение питания анализатора, В: 1,2 В от 2-х аккумуляторов типа АА или

220 В, 50 Гц от сети переменного тока через ЗПУ*

Потребляемая мощность, ВА: 6 9при питании от сети переменного тока через ЗПУ)
Габаритные размеры кислородомера, мм, не более:

– блок измерительный (БИ) – АНКАТ-7655-04

– датчик для АНКАТ-7655-04,





110х47х212

170х36х36

Масса, кг:

– блок измерительный (БИ) – АНКАТ-7655-04

– датчик для АНКАТ-7655-04



0,4

0,3

Длина соединительного кабеля между БИ и датчиком при выпуске из производства, м, не более:

5 (под заказ другая длина)

Работы без корректировки показаний, дней, не менее:

90

Срок службы кислородомера, лет, не менее

– анализатор АНКАТ-7655-04

– датчик Анкат-7655-04,



10

10 (с учетом технического обслуживания)

Средняя наработка анализатора на отказ, не менее, ч 25000
Время работы без подзарядки (при t 20±5°С), ч, не менее:

10

Гарантийный срок эксплуатации, мес.:

– для анализатор АНКАТ 7655-04
– для аккумуляторной батареи и датчика



18

12

Межповерочный интервал 1 год
Условия эксплуатации газоанализаторов АНКАТ-7655-04
Температура окружающей среды:  от +5 до +50°С
Атмосферное давление 84,6 – 106,7 кПа (630 – 800 мм.рт.ст.)
  • ведомость эксплуатационных документов
  • комплект эксплуатационных документов
  • комплект ЗИП



Поставляется по отдельному заказу:

  • датчик амперометрический ИБЯЛ.418425.117-01 взамен выработавшего свой ресурс для АНКАТ-7655-04;
  • блок датчика ИБЯЛ.418425.023 взамен отработавшего свой ресурс для АНКАТ 7655-05;
  • ячейка электрохимическая на О2 в упаковке ИБЯЛ305648041-01 (ИБЯЛ418425025-01) взамен выработавшей свой ресурс – для АНКАТ-7655-06;
  • зарядно-питающее устройство ЗПУ-1-1, 2-7 ИБЯЛ.436241.004 взамен вышедшего из строя для АНКАТ-7655-05,-06;
  • зарядно-питающее устройство ЗПУ-1-1, 2-7 ИБЯЛ.436241.005-06 взамен вышедшего из строя для АНКАТ-7655-04;
  • баллоны с ГСО-ПГС (согласно методике поверки ИБЯЛ.413411.025 МП);
  • вентиль точной регулировки ИБЯЛ.306577.002;
  • фильтр ИБЯЛ.418312.112 – для установки на блок пробоподготовки ИБЯЛ.418321.003 для АНКАТ-7655-05,-06;
  • склянка СВТ ГОСТ 25336-82 для АНКАТ-7655-04;
  • индикатор расхода ИБЯЛ.418622.003-05.
