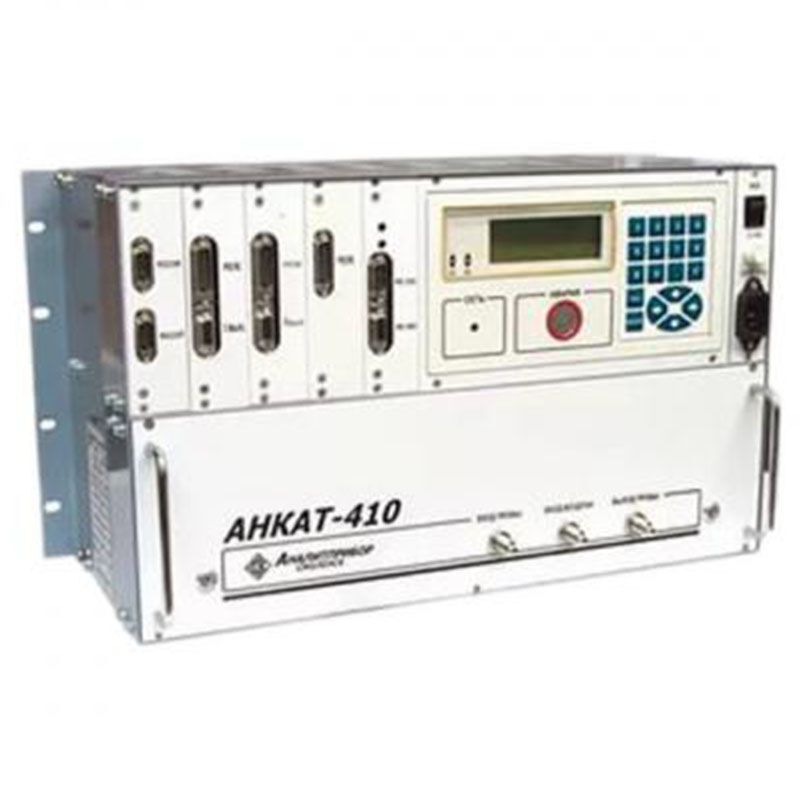

АНКАТ-410 стационарный многокомпонентный газоанализатор промышленных выбросов

Артикул: 25021

от 318500,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации АНКАТ-410

Монтажный чертеж АНКАТ-410


АНКАТ-410 стационарный многокомпонентный газоанализатор промышленных выбросов предназначен для измерения О2, СО, СО2, NO, NO2, SO2, H2S, HCl, NH3, Cl2, ΣСН и вычисления NOx, коэффициента избытка воздуха α, СО2 в различных технологических процессах и системах мониторинга экологических выбросов.

Область применения: топливосжигающие и технологические установки предприятий энергетики, металлургическая, стекольная, химическая и нефтяная промышленности, предприятия-производители строительных материалов, железнодорожный транспорт.

Тип газоанализатора – стационарный.
Метод измерения – электрохимический (по каналам СО2, ΣСН – оптикоабсорбционный).
Режим работы – непрерывный или циклический.
Способ забора пробы – принудительный (от внешнего побудителя расхода, либо за счет избыточного давления).

Отличительные особенности:

1. Отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе;
2. Наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов;
3. Возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты;
4. Наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения;
5. Наличие энергонезависимой памяти для хранения до 1000 измерений;
6. Наличие 2-х токовых выходов: тип  –  (0 – 5) или (4 – 20) мА и соответствие каналу измерения – выбирается программно;
7. Наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU;
8. Наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485.

Газоанализаторы промышленных выбросов многокомпонентные стационарные АНКАТ-410

№ п/п Наименование Цена с НДС (20%), руб.
1 АНКАТ-410-01 ИБЯЛ.413252.001 Газоанализатор пром. выбросов, 2 канала ЭХЯ (цикл.режим работы) 318 500
2 АНКАТ-410-02 ИБЯЛ.413252.001-01 Газоанализатор пром. выбросов, 3 канала ЭХЯ (цикл.режим работы) 351 030
3 АНКАТ-410-03 ИБЯЛ.413252.001-02 Газоанализатор пром. выбросов, 4 канала ЭХЯ (цикл.режим работы) 388 870
4 АНКАТ-410-04 ИБЯЛ.413252.001-03 Газоанализатор пром. выбросов, 5 каналов ЭХЯ (цикл.режим работы) 412 460
5 АНКАТ-410-05 ИБЯЛ.413252.001-04 Газоанализатор пром. выбросов, 6 каналов ЭХЯ (цикл.режим работы) 432 800
6 АНКАТ-410-06 ИБЯЛ.413252.001-05 Газоанализатор пром. выбросов, 2 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы) 379 020
7 АНКАТ-410-07 ИБЯЛ.413252.001-06 Газоанализатор пром. выбросов, 3 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы) 409 150
8 АНКАТ-410-08 ИБЯЛ.413252.001-07 Газоанализатор пром. выбросов, 4 канала ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы) 445 050
9 АНКАТ-410-09 ИБЯЛ.413252.001-08 Газоанализатор пром. выбросов, 5 каналов ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы) 465 850
10 АНКАТ-410-10 ИБЯЛ.413252.001-09 Газоанализатор пром. выбросов, 6 каналов ЭХЯ + оптический канал (ИКД) СО2 (цикл.режим работы) 505 190
11 АНКАТ-410-11 ИБЯЛ.413252.001-10 Газоанализатор пром. выбросов, 2 канала ЭХЯ (дублированный набор) HCL, CL2 (непрерыв.режим работы) 388 870
12 АНКАТ-410-12 ИБЯЛ.413252.001-11 Газоанализатор пром. выбросов, 3 канала ЭХЯ (дублированный набор) (непрерыв.режим работы) 445 050
13 АНКАТ-410-13 ИБЯЛ.413252.001-12 Газоанализатор пром. выбросов, 2 канала ЭХЯ (дублированный набор) + ИКД СО2 (непрерыв.режим работы) 456 390
14 АНКАТ-410-14 ИБЯЛ.413252.001-13 Газоанализатор пром. выбросов, 3 канала ЭХЯ (дублированный набор) + ИКД СО2 (непрерыв.режим работы) 505 190
15 АНКАТ-410-15 ИБЯЛ.413252.001-14 Газоанализатор пром. выбросов, 2 канала ЭХЯ (дублированный набор) (непрерыв.режим работы) 356 660
16 АНКАТ-410-16 ИБЯЛ.413252.001-15 Газоанализатор для контроля выбросов тепловозов и других дизельных двигателей 3 ЭХЯ (CO, NO, NO2) + ИКД (сумма СН) (цикл.режим работы) 470 840



Дополнительное оснащение для АНКАТ-410

№ п/п Наименование Цена с НДС (20%), руб.
1 Вентиль точной регулировки (ВТР-2) нерж. сталь ИБЯЛ.306577.002-03 для ГТМ 17 840
2 Пульт контроля ИБЯЛ.422411.005 для калибровки ДАТ-М (с ток.вых.), ДАХ-М (с ток.вых.), ДАК (ИБЯЛ.418414.071-09…-21), ДАМ (ИБЯЛ.407111.002-03…-49), АНКАТ-410-16 ИБЯЛ.413252.001-15 35 450
3 ТХ-410 Термохолодильник ИБЯЛ.418316.021-01 (общепромышленное исполнение) 107 510
4 ШПП-410 Шкаф пробоподготовки для АНКАТ-410 на HCL, CL2, не обогреваемый, IP40, ИБЯЛ.422419.009-02 266 140
5 ШПП-410 Шкаф пробоподготовки для АНКАТ-410 на HCL, CL2, обогреваемый, IP65, ИБЯЛ.422419.009-03 312 210
6 ШПП-410 Шкаф пробоподготовки для АНКАТ-410, не обогреваемый, IP40, ИБЯЛ.422419.009 241 450
7 ШПП-410 Шкаф пробоподготовки для АНКАТ-410, обогреваемый, IP65, ИБЯЛ.422419.009-01 294 330
8 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-67 (ИБЯЛ.418425.035-91) на NO (0,4 об.%) для АНКАТ-410. Выпуск с 12.2010 12 950
9 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-68 (ИБЯЛ.418425.035-92) на CO (0,5 об.%) для АНКАТ-410. Выпуск с 12.2010 13 100
10 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-69 (ИБЯЛ.418425.035-93) на CO (200 млн-1) для АНКАТ-410. Выпуск с 12.2010 16 330
11 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-70 (ИБЯЛ.418425.035-94) на CO (2000 млн-1) для АНКАТ-410. Выпуск с 12.2010 13 100
12 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-71 (ИБЯЛ.418425.035-95) на SO2 (200 млн-1) для АНКАТ-410. Выпуск с 12.2010 14 970
13 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-72 (ИБЯЛ.418425.035-96) на SO2 (3000 млн-1) для АНКАТ-410. Выпуск с 12.2010 14 970
14 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-73 (ИБЯЛ.418425.035-97) на NO (200 млн-1) для АНКАТ-410. Выпуск с 12.2010 16 330
15 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-74 (ИБЯЛ.418425.035-98) на NO (2000 млн-1) для АНКАТ-410. Выпуск с 12.2010 16 400
16 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-75 (ИБЯЛ.418425.035-99) на NO2 (140 млн-1) для АНКАТ-410. Выпуск с 12.2010 14 100
17 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-76 (ИБЯЛ.418425.035-100) на NO2 (140 млн-1) для АНКАТ-410. Выпуск с 12.2010 12 950
18 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-77 (ИБЯЛ.418425.060-31) на NH3 (150 мг/м3) для АНКАТ-410. Выпуск с 12.2010 13 100
19 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-78 (ИБЯЛ.418425.060-32) на NH3 (2000 мг/м3) для АНКАТ-410. Выпуск с 12.2010 12 660
20 ЭХЯ электрохимическая в упаковке ИБЯЛ.305649.035-80 (ИБЯЛ.418425.035-102) на H2S (40 мг/м3) для АНКАТ-410. Выпуск с 12.2010 8 710
21 ЭХЯ электрохимическая в упаковке ИБЯЛ.305649.035-81 (ИБЯЛ.418425.035-103) на CL2 для АНКАТ-410. Выпуск с 12.2010 8 850
22 ЭХЯ электрохимическая в упаковке ИБЯЛ.305649.035-82 (ИБЯЛ.418425.035-104) на HCL для АНКАТ-410. Выпуск с 12.2010 10 150
23 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035 (ИБЯЛ.418425.035-58) на NO (0,4 об. доля,%) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 390
24 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-01 (ИБЯЛ.418425.035-59) на CO (0,5 об. доля,%) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 100
25 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-02 (ИБЯЛ.418425.035-60) на CO (200 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 17 270
26 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-03 (ИБЯЛ.418425.035-61) на CO (2000 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 390
27 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-04 (ИБЯЛ.418425.035-62) на H2S (40 мг/м3) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 11 950
28 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-05 (ИБЯЛ.418425.035-63) на CL2 (25 мг/м3) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 11 660
29 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-06 (ИБЯЛ.418425.035-64) на HCL (30 мг/м3) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 100
30 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-07 (ИБЯЛ.418425.035-65) на SO2 (200 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 15 110
31 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-08 (ИБЯЛ.418425.035-66) на SO2 (3000 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 16 120
32 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-09 (ИБЯЛ.418425.035-67) на NO (200 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 17 480
33 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-10 (ИБЯЛ.418425.035-68) на NO (2000 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 820
34 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-11 (ИБЯЛ.418425.035-69) на NO2 (140 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 17 340
35 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-43 (ИБЯЛ.418425.035-77) на NO2 (140 млн-1) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 250
36 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-12 (ИБЯЛ.418425.060-11) на NН3 (150 мг/м3) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 100
37 Ячейка электрохимическая в упаковке ИБЯЛ.305649.035-13 (ИБЯЛ.418425.060-12) на NН3 (2000 мг/м3) для АНКАТ-410. Ремонтные, выпускалась до 12.2010 14 100

Характеристики АНКАТ-410 Значения
Время прогрева, мин, не более 60
Время работы газоанализатора без корректировки, мес., не менее 6
Время установления показаний, Т0,9, с:
– канал О2,
– каналы ∑CH, CO, NO, SO2, Н2S
– каналы NO2, СО2
– канал Cl2
– каналы NН3, НCl
30
60
90
120
180
Степень пылевлагозащиты АНКАТ-410 IP20
Индикация цифровая, световая
Выходные сигналы токовый выход 0-5 или 4-20 мА
6 “сухих” контактов реле
RS-232 и RS-485
Напряжение питания Анкат-410 220В, 50 Гц
Потребляемая мощность, ВА, не более 40
Габаритные размеры АНКАТ-410, мм, не более 485х285х215
Масса газоанализатора, кг, не более 15,0
Средняя наработка на отказ, не менее, ч 15000
Средний срок службы, лет, не менее:
– для газоанализатора
– для ЭХЯ
10
3
Температура окружающей среды от +5 до +45°С
Относительная влажность воздуха до 95 % при температуре 30 °С и более низких температурах, без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)
Измеряемый компонент Единица измерения Диапазон измерений (показаний) АНКАТ-410 Единица младшего разряда индикации Участок диапазона измерения, в котором нормируется основная погрешность Пределы основной абсолютной погрешности
абсолютная относительная приведенная
Кислород (О2) % об.д./td> 0 – 21
(0 – 21)
0,01 0 – 5 ± 0,2
5 – 21 ± 0,4
Оксид углерода (СО) млн-1 0 – 200
(0 – 200)
1,0 0 – 20 ± 5,0
20 – 200 ± (5+0,06(Свх-20))
0 – 2000
(0 – 4000)
0 – 2000 ± 10 ± 5 %*
0 – 0,5
(0 – 0,5)
0,001 0 – 0,5 ± 5 %
Оксид азота (NO) млн-1 0 – 200
(0 – 200)
1,0 0 – 50 ± 5
50 – 200 ± (5+0,1(Свх-50))
0 – 2000
(0 – 2000)
0 – 100 ±10
100 – 2000 ± (10+0,1(Свх-100))
% об. 0 – 0,4
(0 – 0,4)
0,001 0 – 0,4 ± 10 %
Диоксид азота (NO2) млн-1 0 – 140
(0 – 140)
1,0 0 – 140 ± 15 %
Диоксид серы (SO2) млн-1 0 – 200
(0 – 200)
1,0 0 – 50 ± 10
0 – 3000
(0 – 3000)
10,0 0 – 3000 ± 20* ± 10 %*
Сероводород (H2S) мг/м3 0 – 40
(0 – 150)
0,1 0 – 40 ± 2* ± 25 %*
Хлороводород (HCl) мг/м3 5 – 30
(0 – 150)
0,1 5 – 30 ± 25 %*
Аммиак (NH3) мг/м3 0 – 150
(0 – 150)
1 0 – 20 ± 5
20 – 150 ± (5+0,25(Свх-20))
Аммиак (NH3) мг/м3 0 – 2000
(0 – 2000)
10 0 – 2000 ± 50* ± 25 %*
Хлор (Cl2) мг/м3 0 – 25
(0 – 25)
0,01 0 – 25 ± 0,25* ± 25 %*
Диоксид углерода (СО2) % об. д. 0 – 30
(0 – 30)
0,1 0 – 30 ± 5 %
Сумма углеводородов (∑CH) % об. д. 0 – 0,05
(0 – 0,05)
0,0001 0 – 0,05 ± 5 %
Исполнение АНКАТ-410 Обозначение Режим работы Набор ЭХЯ дублированный /одиночный Количество ЭХЯ в наборе Каналы измерений с ЭХЯ Каналы измерений с ИКД
АНКАТ-410-01 ИБЯЛ.413252.001 циклический одиночный 2 произвольный* нет
АНКАТ-410-02 ИБЯЛ.413252.001-01 циклический одиночный 3 произвольный* нет
АНКАТ-410-03 ИБЯЛ.413252.001-02 циклический одиночный 4 произвольный* нет
АНКАТ-410-04 ИБЯЛ.413252.001-03 циклический одиночный 5 произвольный* нет
АНКАТ-410-05 ИБЯЛ.413252.001-04 циклический одиночный 6 произвольный* нет
АНКАТ-410-06 ИБЯЛ.413252.001-05 циклический одиночный 2 произвольный* СО2
АНКАТ-410-07 ИБЯЛ.413252.001-06 циклический одиночный 3 произвольный* СО2
АНКАТ-410-08 ИБЯЛ.413252.001-07 циклический одиночный 4 произвольный* СО2
АНКАТ-410-09 ИБЯЛ.413252.001-08 циклический одиночный 5 произвольный* СО2
АНКАТ-410-10 ИБЯЛ.413252.001-09 циклический одиночный 6 произвольный* СО2
АНКАТ-410-11 ИБЯЛ.413252.001-10 непрерывный дублированный 2 произвольный* нет
АНКАТ-410-12 ИБЯЛ.413252.001-11 непрерывный дублированный 3 произвольный* нет
АНКАТ-410-13 ИБЯЛ.413252.001-12 непрерывный дублированный 2 произвольный* СО2
АНКАТ-410-14 ИБЯЛ.413252.001-13 непрерывный дублированный 3 произвольный* СО2
АНКАТ-410-15 ИБЯЛ.413252.001-14 непрерывный дублированный 2 HCl, Cl2 нет
АНКАТ-410-16 ИБЯЛ.413252.001-15 непрерывный одиночный 3 СО**, NO***, NО2 ∑ CH
  • – Газоанализатор АНКАТ-410
  • – комплект ЗИП для АНКАТ-410
  • – ведомость эксплуатационных документов
  • – комплект эксплуатационных документов



По отдельному заказу поставляется:

  • – баллоны с ПГС;
  • – индикатор расхода регулируемый ИБЯЛ.418621.002-04 (или аналогичный)
  • – побудитель расхода П3 АПИ5.883.070-04
  • – вентиль ВТР ИБЯЛ.306577.002-03
  • – выносной пульт контроля ИБЯЛ.422411.005ТУ
  • – ЭХЯ взамен отработавших свой ресурс согласно исполнению газоанализатора
  • – CD-диск с программным обеспечением (обработка результатов измерений и вычислений на ПЭВМ).
  • – пробозаборник
  • – линия транспортирования пробы
  • – шкаф для установки газоанализатора АНКАТ-410 внутри помещений
