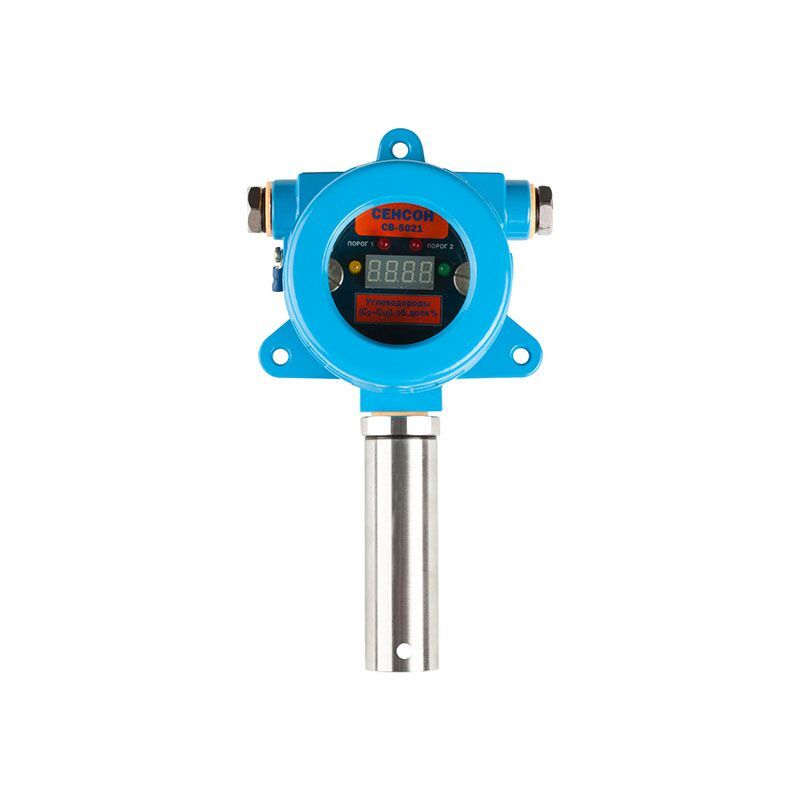

Сенсон-СВ-5021 стационарный 1-канальный газоанализатор

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Соответствует требованиям Правил Российского морского регистра судоходства (РМРС) (опция).
Соответствует требованиям ISO 9001:2015
Соответствует уровню полноты безопасности SIL2

Документация:

Руководство по эксплуатации на Сенсон-СВ-5021


Газоанализатор Сенсон-СВ-5021 предназначен для непрерывного контроля концентрации кислорода, горючих или токсичных газов в воздухе в рабочей зоны. Газоанализатор Сенсон-СВ-5021 обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также контроль концентрации кислорода.

Область применения газоанализатора Сенсон-СВ-5021 – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей.

В зависимости от задачи, возможно несколько конфигураций системы – с индикатором и без, со встроенным или выносным измерительным модулем. Прибор снабжен средствами световой индикации, встроенной системой управления и установки пороговых значений, средствами управления внешними устройствами.

Сигнализация: световая, цифровая (все кроме Сенсон-СВ-5021-02, -12), звуковая (опция)
Выходные сигналы: 4-20 мА, реле типа “сухой контакт” (все кроме Сенсон-СВ-5021-03, -13), RS-485 с протоколом MODBUS RTU (только для Сенсон-СВ-5021-03, -13)
Степень защиты оболочки: IP66
Степень взрывозащиты: 1Ex d IIС T6 Gb Х
Рабочий диапазон температур: от -60 до +50 °С
Материал корпуса: алюминиевый сплав (модуль МКИУС), нержавеющая сталь (модуль МКТ-3м)
Напряжение электропитания: 24В
Гарантийный срок: 12 мес.

Система газоаналитическая Сенсон-СВ-5021

№ п/п Наименование Цена с НДС (20%), руб.
1 Система газоаналитическая Сенсон-СВ-5021-02 без индикации, сухой контакт реле (150 мА, до 27 В), токовой выход 4-20 мА, со встроенным датчиком По запросу
2 Система газоаналитическая Сенсон-СВ-5021-03 цифровая и световая индикация, RS-485, токовой выход 4-20 мА, со встроенным датчиком По запросу
3 Система газоаналитическая Сенсон-СВ-5021-10 цифровая и световая индикация, сухой контакт реле (150 мА, до 27 В), токовой выход 4-20 мА, с выносным датчиком на кабеле 1,8 м По запросу
4 Система газоаналитическая Сенсон-СВ-5021-12 без индикации, сухой контакт реле (150 мА, до 27 В), токовой выход 4-20 мА, с выносным датчиком на кабеле 1,8 м По запросу
5 Система газоаналитическая Сенсон-СВ-5021-13 цифровая и световая индикация, RS-485, токовой выход 4-20 мА, с выносным датчиком на кабеле 1,8 м По запросу
6 Система газоаналитическая Сенсон-СВ-5021-СМ цифровая и световая индикация, сухой контакт реле (150 мА, до 27 В), токовой выход 4-20 мА, со встроенным датчиком:
7 Система газоаналитическая Сенсон-СВ-5021-СМ-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор По запросу
8 Система газоаналитическая Сенсон-СВ-5021-СМ-NН3-3-ЭХ на аммиак (NH3), 0-1500 мг/м3, электрохимический сенсор По запросу
9 Система газоаналитическая Сенсон-СВ-5021-СМ-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор По запросу
10 Система газоаналитическая Сенсон-СВ-5021-СМ-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор По запросу
11 Система газоаналитическая Сенсон-СВ-5021-СМ-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор По запросу
12 Система газоаналитическая Сенсон-СВ-5021-СМ-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор По запросу
13 Система газоаналитическая Сенсон-СВ-5021-СМ-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор По запросу
14 Система газоаналитическая Сенсон-СВ-5021-СМ-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор По запросу
15 Система газоаналитическая Сенсон-СВ-5021-СМ-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор По запросу
16 Система газоаналитическая Сенсон-СВ-5021-СМ-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор По запросу
17 Система газоаналитическая Сенсон-СВ-5021-СМ-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор По запросу
18 Система газоаналитическая Сенсон-СВ-5021-СМ-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор По запросу
19 Система газоаналитическая Сенсон-СВ-5021-СМ-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор По запросу
20 Система газоаналитическая Сенсон-СВ-5021-СМ-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор По запросу
21 Система газоаналитическая Сенсон-СВ-5021-СМ-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор По запросу
22 Система газоаналитическая Сенсон-СВ-5021-СМ-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор По запросу
23 Система газоаналитическая Сенсон-СВ-5021-СМ-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор По запросу
24 Система газоаналитическая Сенсон-СВ-5021-СМ-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор По запросу
25 Система газоаналитическая Сенсон-СВ-5021-СМ-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор По запросу
26 Система газоаналитическая Сенсон-СВ-5021-СМ-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор По запросу
27 Система газоаналитическая Сенсон-СВ-5021-СМ-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор По запросу
28 Система газоаналитическая Сенсон-СВ-5021-СМ-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор По запросу
29 Система газоаналитическая Сенсон-СВ-5021-СМ-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор По запросу
30 Система газоаналитическая Сенсон-СВ-5021-СМ-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор По запросу
31 Система газоаналитическая Сенсон-СВ-5021-СМ-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор По запросу
32 Система газоаналитическая Сенсон-СВ-5021-СМ-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор По запросу



Дополнительное оснащение для Сенсон-СВ-5021

№ п/п Наименование Цена с НДС (20%), руб.
1 Контроллер Сенсон-К-1М с гермовводом, 1-канальный 8 250
2 Контроллер Сенсон-К-4М на 4 датчика 22 000
3 Контроллер Сенсон-К-8М на 8 датчиков 32 670
4 Контроллер Сенсон К-64Ц на 64 датчика, связь с датчиками по каналу RS-485 (для Сенсон-СВ-5021-03 и Сенсон-5021-13) 33 000
5 Барьер искрозащиты БИ-Exia-130-24 (130мА, 2,8 Вт) 4 290
6 Барьер искрозащиты БИ-Exia-150-24 (150мА, 3,3 Вт) 4 510
7 Барьер искрозащиты БИ-Exia-180-24 (180мА, 3,9 Вт) 4 730
8 Блок питания 0,25 А 24 В (сетевой адаптер) 1 320
9 Блок питания 0,6 А 24 В (на DIN-рейку) 1 584
10 Блок питания 1,5 А 24 В (на DIN-рейку) 1 980
11 Выносной блок силового реле (на DIN-рейку) 2 090
12 Козырек защитный (Нержавейка) 4 500
13 Козырек защитный (Пластик) 2 090
14 Комплект для монтажа на стену: кронштейн, шайба и кольцо заземления, гайка 1 430
15 Корпус для монтажа (до 18 модулей) 7 645
16 Корпус для монтажа (до 36 модулей) 10 230
17 Корпус для монтажа (до 4 модулей) 2 090
18 Корпус для монтажа (до 8 модулей) 3 630
19 Поверочная камера НГ-5 2 970
20 Преобразователь интерфейса RS-485-USB для связи с ПК 4 620
21 Преобразователь интерфейса UART-USB для связи с ПК 5 720
22 Пульт калибровки ПК-01 16 500
Характеристики Значения
Количество контролируемых газов 1
Способ отбора пробы диффузионный
Материал корпуса – алюминиевый сплав (модуль МКИУС)

– нержавеющая сталь (модуль МКТ-3м)

Индикация световая, звуковая и цифровая
Степень взрывозащиты 1Ex d IIС T6 Gb Х
Степень пылевлагозащиты IP66
Выходные сигналы токовый выход 4-20 мА, “сухой контакт” реле (Порог1, Порог2, Неисправность), RS-485, протокол MODBUS RTU
Параметры электронных реле:

– реле “Порог 1” и “Порог 2”



– реле “Неисправность”



нормально-разомкнутые, 150 мА, до 27 В (постоянный или переменный ток)

нормально-замкнутое, 150 мА, 27 В (постоянный или переменный ток)

Напряжение питания 24 В
Кабельные вводы Два кабельных ввода, подсоединительная резьба М20 × 1,5
Потребляемая мощность до 2,5 Вт
Габаритные размеры 150×261×105 мм (без учета кабельных вводов и внешних устройств)
Масса 1,8 кг
Межповерочный интервал 12 мес.
Срок службы:

– газоанализатор

– сенсоры



10 лет

3 года

Гарантийный срок эксплуатации 12 мес.
Рабочий диапазон температур от -60°С до +50°С
Относительная влажность воздуха 30-95%, без конденсации влаги
Атмосферное давление 80-104 кПа
Контролируемый газ Тип сенсора Диапазон измерения Порог 1 Порог 2 Пределы основной относительной погрешности δ, %
Аммиак (NH3) электрохимический 0 – 200 мг/м3 20 мг/м3 60 мг/м3 ±15
0 – 1500 мг/м3 500 мг/м3 нет ±10
Водород (H2) электрохимический 0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д. ±10
Водород (H2) в кислороде (O2) термокаталитический 0 – 4 % об.д.
Оксид азота (NO) электрохимический 0 – 30 мг/м3 5 мг/м3 10 мг/м3 ±15
Диоксид азота (NO2) электрохимический 0 – 30 мг/м3 2 мг/м3 10 мг/м3 ±15
Диоксид серы (SO2) электрохимический 0 – 30 мг/м3 10 мг/м3 нет ±20
Оксид углерода (CO) электрохимический 0 – 300 мг/м3 20 мг/м3 100 мг/м3 ±10
Диоксид углерода (CO2) оптический 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д. ±15
0 – 100 % об.д. ±10
Кислород (O2) электрохимический 0 – 30 % об.д. 18 % об.д. 23 % об.д. ±5
0 – 100 % об.д. ±1
Кислород (O2) в водороде (H2) термокаталитический 0 – 1 % об.д.
Метан (CH4) термокаталитический, оптический 0 – 5 % об.д. 0,5 % об.д. 1 % об.д. ±10
оптический 0 – 100 % об.д. ±5
Метанол (CH3OH) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±20
Пропан (C3H8) термокаталитический,

оптический

0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Сероводород (H2S) электрохимический 0 – 30 мг/м3 3 мг/м3 10 мг/м3 ±10
1 – 200 мг/м3
Углеводороды (CxHy) термокаталитический,

полупроводниковый,

оптический

0 – 1 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Формальдегид (H2CO) электрохимический 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3 ±25
Хлор (Cl2) электрохимический 0 – 30 мг/м3 1 мг/м3 5 мг/м3 ±10
Хлороводород (HCl) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±25
Этанол (C2H5OH) термокаталитический 0 – 5000 мг/м3 1000 мг/м3 5000 мг/м3 ±25
0 – 3 %об.д. 0,3 % об.д. 0,6 % об.д. ±15
Модель Описание

Сенсон-СВ-5021

(релейная модель)

Газоанализатор с индикатором.
Выходной сигнал по реле типа “сухой контакт”.
Выходной сигнал по “токовой петле 4-20 мА”.
Датчик встроен в прибор.

Сенсон-СВ-5021-02

(релейная модель, без индикатора)

Газоанализатор без индикатора.
Выходной сигнал по реле типа “сухой контакт”.
Выходной сигнал по “токовой петле 4-20 мА”.
Датчик встроен в прибор.

Сенсон-СВ-5021-03

(сетевая модель)

Газоанализатор с индикатором.
Выходной сигнал по “токовой петле 4-20 мА”.
Выходной сигнал по интерфейсу RS-485.
Датчик встроен в прибор.

Сенсон-СВ-5021-10

(релейная модель)

Газоанализатор с индикатором.
Выходной сигнал по реле типа “сухой контакт”.
Выходной сигнал по “токовой петле 4-20 мА”.
Датчик вынесен (кабель, 1,8 м).

Сенсон-СВ-5021-12

(релейная модель, без индикатора)

Газоанализатор без индикатора.
Выходной сигнал по реле типа “сухой контакт”.
Выходной сигнал по “токовой петле 4-20 мА”.
Датчик вынесен (кабель, 1,8 м).

Сенсон-СВ-5021-13

(сетевая модель)

Газоанализатор с индикатором.
Выходной сигнал по “токовой петле 4-20 мА”.
Выходной сигнал по интерфейсу RS-485.
Датчик вынесен (кабель, 1,8 м).

Газоанализатор “Сенсон-СВ-5021” выполнен по модульному принципу. Конструктивно он состоит из:

  • интеллектуального сенсорного модуля (ИСМ) ( “Сенсон-СМ-9001”),
  • интерфейсного модуля (МКТ-3м),
  • модуля коммутации, индикации, управления и сопряжения (МКИУС)



Устройство Сенсон-СВ-5021

  • Интерфейсный модуль выполнен в корпусе из нержавеющей стали. В нем размещается интеллектуальный сенсорный модуль с газочувствительным элементом.
    В зависимости от варианта конструктивного исполнения, интерфейсный модуль может быть вкручен непосредственно в корпус МКИУС или подключаться к нему кабелем длиной 1,8 м через кабельный ввод (рис.2).



  • Интеллектуальный сенсорный модуль (“Сенсон-СМ-9001”) обеспечивает метрологические характеристики ГС. ИСМ подключаются к разъему интерфейсного модуля, геометрия которого исключает возможность неправильной установки. Навинчивающаяся крышка с огнепреградительной сеткой обеспечивает взрывонепроницаемость оболочки интерфейсного модуля с ИСМ, а также защиту сенсора от влаги, пыли и механических повреждений. Внимание! Закручивайте защитную крышку только рукой, не прилагая усилий для затягивания резьбового соединения!



  • Модуль МКИУС размещен во взрывозащищенной металлической оболочке с завинчивающейся крышкой. Крышка снабжена герметизированным стеклянным окном.



Сенсон-СМ-9001 подключение

  • Газоанализатор Сенсон
  • Паспорт на газоанализатор
  • Руководство по эксплуатации
  • Упаковка
  • Комплект для монтажа: кронштейн, шайба и кольцо заземления (для исполнения 5021-10, -12, -13)



Поставляется по отдельному заказу:

КИП оборудование
