АКВТ-01, -02, -03 стационарный газоанализатор объемной доли кислорода в уходящих газах

от 212160,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации АКВТ-01-1
Руководство по эксплуатации АКВТ-02-1
Руководство по эксплуатации АКВТ-03-1
Чертеж ответного фланца для АКВТ-02
Монтажный чертеж АКВТ

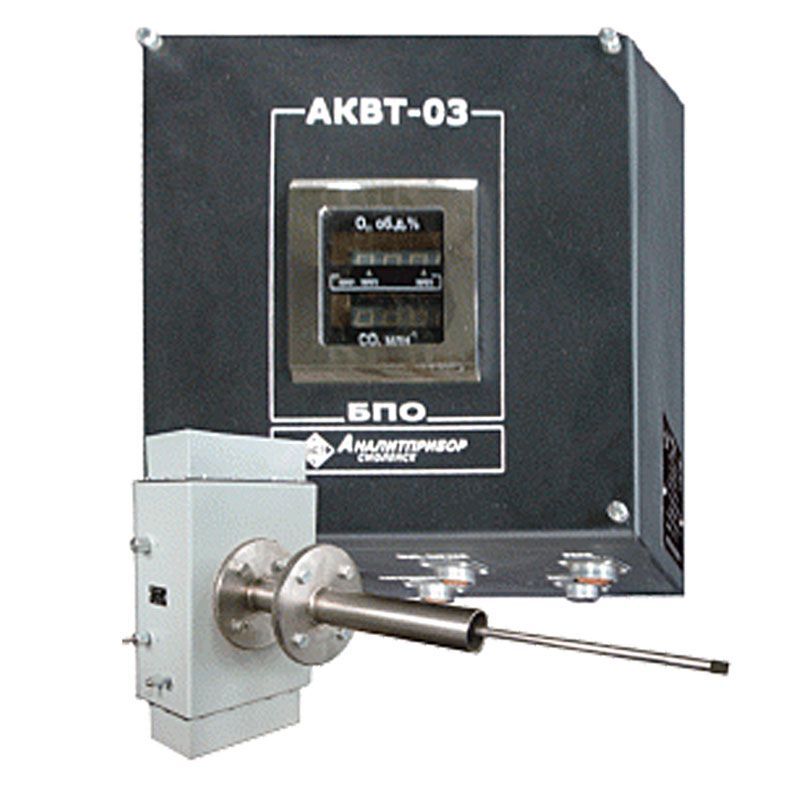

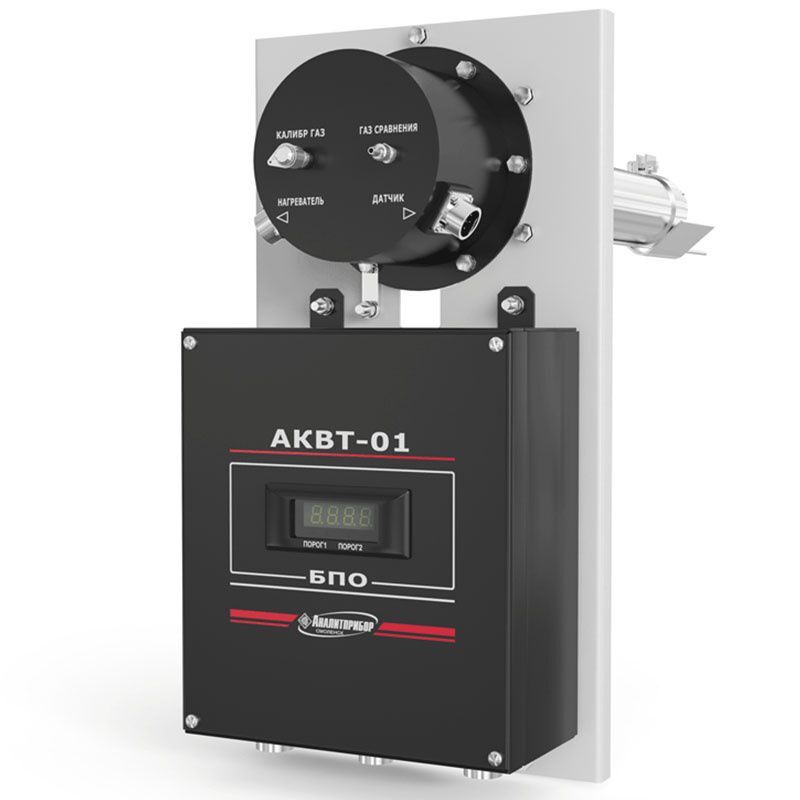

АКВТ-01, АКВТ-02 и АКВТ-03 стационарные газоанализаторы объемной доли кислорода в уходящих газах предназначены для измерения объемной доли кислорода (АКВТ-01, -02) или кислорода и оксида углерода (АКВТ-03) и выдачи сигнализации о достижении установленных пороговых значений с целью оптимизации процесса горения, поддержания оптимального соотношения топливо/воздух и предотвращения химического недожога.

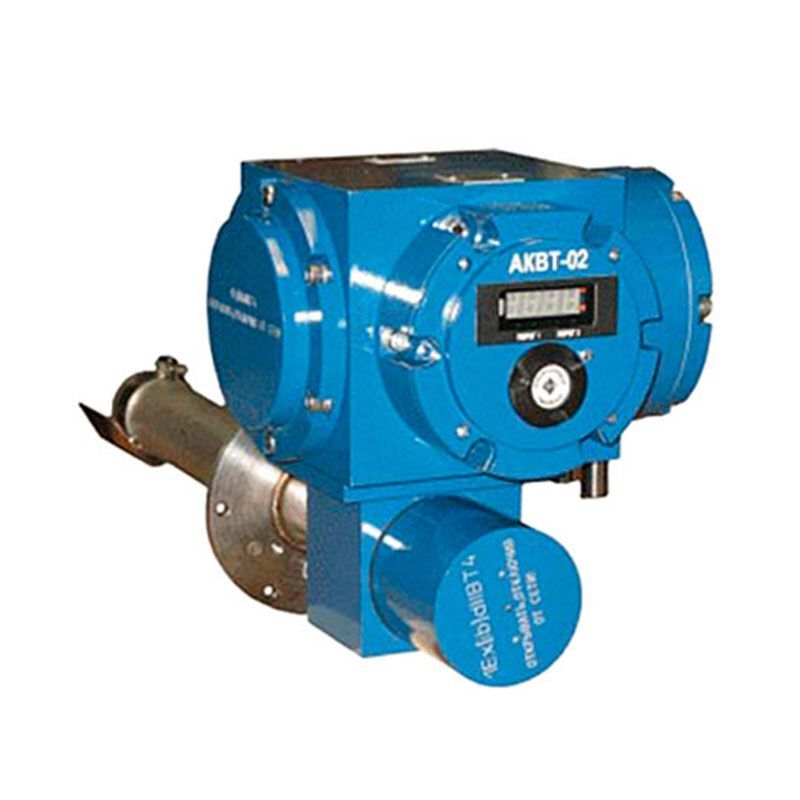

Область применения газоанализаторов: АКВТ-01, АКВТ-03 (общепромышленное исполнение) – на предприятиях теплоэнергетики, в котлоагрегатах ТЭЦ,  АКВТ-02 (взрывозащищенное исполнение) – установка во взрывоопасных зонах на печах сжигания отходов НПЗ и подобных объектах.

Тип газоанализатора – стационарный.
Принцип работы
 – электрохимический (на основе ZrO2) и термокаталитический на СО.
Способ забора пробы
 – диффузионный (АКВТ-01, АКВТ-02); принудительный (АКВТ-03).

Отличительные особенности:

Погружной датчик;
Работа без устройства пробоотбора (АКВТ-01, АКВТ-02);
Газоанализатор работает без сравнительного газа;
Наличие токового выхода для автоматического управления с программно устанавливаемым диапазоном;
Срок службы датчика – 5 лет;
Наличие программируемых порогов;
Применение газоанализатора без блока пробоподготовки;
Наличие взрывозащищенного исполнения;
Широкий температурный диапазон.

Газоанализаторы оптимизации режимов горения стационарные АКВТ

№ п/п Наименование Цена с НДС (20%), руб.
1 АКВТ-01 Газоанализатор О2 погружного типа с датчиком 200 мм ИБЯЛ.413415.003 212 160
2 АКВТ-01 Газоанализатор О2 погружного типа с датчиком 400 мм ИБЯЛ.413415.003-01 218 190
3 АКВТ-01 Газоанализатор О2 погружного типа с датчиком 900 мм ИБЯЛ.413415.003-02 233 800
4 АКВТ-01 Газоанализатор О2 погружного типа с датчиком 1530 мм ИБЯЛ.413415.003-03 253 240
5 АКВТ-02 Г/а О2 взрывозащ. погружного типа с датчиком 200 мм ИБЯЛ.413415.003-04 413 300
6 АКВТ-02 Г/а О2 взрывозащ. погружного типа с датчиком 400 мм ИБЯЛ.413415.003-05 429 760
7 АКВТ-02 Г/а О2 взрывозащ. погружного типа с датчиком 900 мм ИБЯЛ.413415.003-06 445 510
8 АКВТ-02 Г/а О2 взрывозащ. погружного типа с датчиком 1530 мм ИБЯЛ.413415.003-07 452 700
9 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 300 мм ИБЯЛ.413415.003-08 301 450
10 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 500 мм ИБЯЛ.413415.003-09 317 590
11 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 750 мм ИБЯЛ.413415.003-10 317 590
12 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 1000 мм ИБЯЛ.413415.003-11 303 330
13 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 1500 мм ИБЯЛ.413415.003-12 321 610
14 АКВТ-03 Г/а О2 и CO погружного типа с датчиком 2000 мм ИБЯЛ.413415.003-13 324 650



Дополнительное оснащение для АКВТ

№ п/п Наименование Цена с НДС (20%), руб.
1 Блок пробоотбора ИБЯЛ.418311.049 с водяным эжектором к АКВТ-03 35 130
2 Вентиль точной регулировки (ВТР-1) латунь ИБЯЛ.306577.002 8 490
3 Датчик-зонд с габаритами 160х900мм ИБЯЛ.413425.001-02 для АКВТ-01 (старый) 119 910
4 Датчик-зонд с габаритами 160х1530мм ИБЯЛ.413425.001-03 для АКВТ-01 (старый) 151 050
5 Индикатор расхода газа ИР ИБЯЛ.418622.001 6 120
6 Ячейка твердоэлектролитная ИБЯЛ.418421.035 (для АКВТ-01, 200 мм) на О2 для АКВТ-01М, АКВТ-01 (новый). Выпуск с янв. 2007 г. 34 240
7 Ячейка твердоэлектролитная ИБЯЛ.418421.035-01 (для АКВТ-01, 400 мм) на О2 для АКВТ-01М, АКВТ-01 (новый). Выпуск с янв. 2007 г. 34 390
8 Ячейка твердоэлектролитная ИБЯЛ.418421.035-02 (для АКВТ-01, 900 мм) на О2 для АКВТ-01М, АКВТ-01 (новый). Выпуск с янв. 2007 г. 38 410
9 Ячейка твердоэлектролитная ИБЯЛ.418421.035-03 (для АКВТ-01, 1530 мм) на О2 для АКВТ-01М, АКВТ-01 (новый). Выпуск с янв. 2007 г. 41 800
10 Ячейка твердоэлектролитная ИБЯЛ.418421.020 (без упаковки) на О2 для АКВТ-01 (старый). Длинная, до янв.2007г. 30 140
11 Ячейка твердоэлектролитная ИБЯЛ.418421.020-01 (без упаковки) на О2 для АКВТ-01 (старый). Короткая, до янв.2007г. 27 340
Характеристики АКВТ Значения
Диапазоны установки порогов срабатывания сигнализации газоанализаторов по каналу О2:
– сигнализация «Порог 1», объемная доля, %
– сигнализация «Порог 2», объемная доля, %
от 0,3 до 15,0
от 0,5 до 21,0
Маркировка взрывозащиты:
– АКВТ-01, АКВТ-03
– АКВТ-02
не предусмотрена
1Exd[ib]IIBT4 X
Время установления показаний, не более, с:
– АКВТ-01, АКВТ-02,
– АКВТ-03 (на О2)
– АКВТ-03 (на СО)
5
30
100
Интервал времени работы без корректировки показаний, мес:
– АКВТ-01, АКВТ-02, АКВТ-03 (на О2)
– АКВТ-03 (на СО)
6
1
Номинальная мощность, ВА, не более:
– АКВТ-01, АКВТ-02
– АКВТ-03
200
400
Питание кислородомеров АКВТ-01, АКВТ-02, АКВТ-03 от сети переменного напряжения 220 В, 50 Гц
Индикация газоанализатора цифровая, световая
Выходные сигналы “сухие” контакты реле 220 В, 2,5 А
унифицированные токовые сигналы 0-5 и 4-20 мА
RS-485 MODBUS RTU для подключения внешних устройств (ПК)
Время прогрева газоанализаторов АКВТ, ч 4
Средняя наработка на отказ газоанализаторов, ч , не менее 25000
Срок службы, лет:
– газоанализатор АКВТ
– датчик
10
5
Температура анализируемой среды:
– АКВТ-01, АКВТ-02
– АКВТ-03
от 0 до 850°С
от 100 до 1050°С
Диапазон рабочих температур:
– АКВТ-01, АКВТ-02
– АКВТ-03
от -35 до +70°С
от 0 до +70°С
Исполнение Измеряемый компонент Диапазон измерения Диапазон показаний Цена единицы млад. разряда Участок диапазона Основная абсолютная погрешность Единица измерения Пороги
АКВТ-01 О2 0,1 – 21 0 – 23 0,01 0,1 – 2 ,0 ± 0,04 % об. порог1 – 4,3
2,0 – 21,0 ± (0,04+0,02 (Ао-2)) порог2 – 8,1
АКВТ-02 О2 0,1 – 21 0 – 23 0,01 0,1 – 2,0 ± 0,04 % об. порог1 – 4,3
2,0 – 21,0 ± (0,04+0,02 (Ао-2)) порог2 – 8,1
АКВТ-03 О2 0,3 – 21 0 – 23 0,01 0,3 – 2,0 ± 0,08 % об. порог1 – 4,3
2,0 – 21,0 ± (0,08+0,04 (Ао-2)) порог2 – 8,1
СО 0 – 1000 0 – 2000 1 0 – 100 ±100 млн-1 порог3 – 500

Наименование Габаритные размеры (без учета погружной части), мм Обозначение Длина погружной части, мм Масса, кг
АКВТ-01 260х450х330 ИБЯЛ.413415.003 200 25
ИБЯЛ.413415.003-01 400 30

ИБЯЛ.413415.003-02

900 35
ИБЯЛ.413415.003-03 1530 40
АКВТ-02 340х330х280 ИБЯЛ.413415.003-04 200 30
ИБЯЛ.413415.003-05 400 35
ИБЯЛ.413415.003-06 900 40
ИБЯЛ.413415.003-07 1530 45
АКВТ-03 254,5х407х471 (блок датчика)231х178х314 (блок питания и обработки) ИБЯЛ.413415.003-08 300 50
ИБЯЛ.413415.003-09 500 50
ИБЯЛ.413415.003-10 750 50
ИБЯЛ.413415.003-11 1000 50
ИБЯЛ.413415.003-12 1500 50
ИБЯЛ.413415.003-13 2000 50
  • газоанализатор АКВТ, в необходимой моификации,
  • комплект ЗИП,
  • эксплуатационная документация.



По отдельному заказу поставляется:

Для кислородомеров АКВТ-01:

  • датчик-зонд ИБЯЛ.418312.113 … -03 (длиной 200 … 1530 мм соответственно)
  • ячейка твердоэлектролитная ИБЯЛ.418421.035, ИБЯЛ.418421.035-01, ИБЯЛ.418421.035-02, ИБЯЛ.418421.035-03
  • фильтр ИБЯЛ.711111.097
  • баллоны с ГСО и ПГС
  • вентиль точной регулировки ИБЯЛ.306577,002
  • индикатор расхода ИБЯЛ.418622.001
  • трубка ПВХ 4х1,5



Для кислородомеров АКВТ-02:

  • ячейка твердоэлектролитная ИБЯЛ.418421.035, ИБЯЛ.418421.035-01, ИБЯЛ.418421.035-02, ИБЯЛ.418421.035-03
  • датчик-зонд ИБЯЛ.418312.113 … -03 (длиной 200 … 1530 мм соответственно)
  • фильтр ИБЯЛ.711111.097
  • баллоны с ГСО и ПГС
  • вентиль точной регулировки ИБЯЛ.306577,002
  • индикатор расхода ИБЯЛ.418622.001
  • трубка ПВХ 4х1,5



Для кислородомера АКВТ-03:

  • датчик кислорода высокотемпературный (О2) ИБЯЛ.413425.006
  • датчик термокаталитический (СО) ИБЯЛ.413425.009
  • блок пробоотбора (водяной эжектор) ИБЯЛ.418311.049
  • блок пробоотбора (воздушный эжектор) ИБЯЛ.418311.049-01
  • блок пробоотбора (побудитель расхода) ИБЯЛ.418311.023-10
  • баллоны с ГСО и ПГС
  • вентиль точной регулировки ИБЯЛ.306577,002
  • индикатор расхода ИБЯЛ.418622.001
  • трубка ПВХ 4х1,5
  • CD-диск с программным обеспечением ИБЯЛ.431214.225



Кабель в комплект поставки не входит.
Максимальное удаление: для АКВТ-03, между БПО и БД – не более 50 м., для АКВТ-01 возможность разнесения БПО и зонда на расстояние до 125 м (по отдельному заказу).
Марка кабеля – КММ-4х0,12 (соединение БПО АКВТ-01 и зонда по цепи «ДАТЧИКИ»), ПВС-У-4х1,5 (соединение БПО АКВТ-01 и зонда по цепи «НАГРЕВАТЕЛЬ»).
