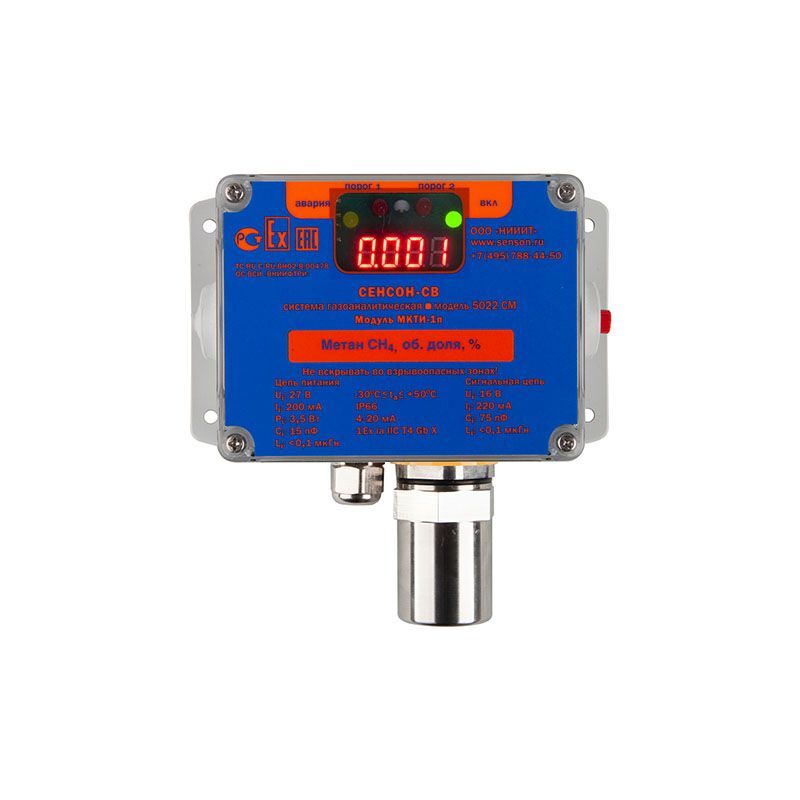

Сенсон-СВ-5022 стационарный 1-канальный газоанализатор

от 19580,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Соответствует требованиям Правил Российского морского регистра судоходства (РМРС) (опция).
Соответствует требованиям ISO 9001:2015
Соответствует уровню полноты безопасности SIL2

Документация:

Руководство по эксплуатации на Сенсон-СВ-5022
Схема подключения Сенсон-СВ-5022


Газоанализатор Сенсон-СВ-5022 предназначен для непрерывного автоматического измерения содержания кислорода, токсичных или горючих газов в атмосфере промышленных предприятий.

Область применения газоанализатора Сенсон-СВ-5022 – взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей.

Сигнализация: цифровая, световая, звуковая
Выходные сигналы: 4-20 мА, реле типа “сухой контакт”
Степень защиты оболочки: IP66
Степень взрывозащиты: 1Ex ia d IIС T4 Gb Х
Рабочий диапазон температур: от -30 до +50 °С
Материал корпуса: пластик
Напряжение электропитания: 24В
Отбор пробы: диффузионный
Гарантийный срок: 12 мес.

Система газоаналитическая Сенсон-СВ-5022 (пластиковый корпус)

№ п/п Наименование Цена с НДС (20%), руб.
1 Система газоаналитическая Сенсон-СВ-5022-СМ-NН3-2-ЭХ на аммиак (NH3), 0 - 200 мг/м3, электрохимический сенсор 25 410
2 Система газоаналитическая Сенсон-СВ-5022-СМ-NН3-3-ЭХ на аммиак (NH3), 0-1500 мг/м3, электрохимический сенсор 25 410
3 Система газоаналитическая Сенсон-СВ-5022-СМ-NО-2-ЭХ на оксид азота (NO), 0 - 30 мг/м3, электрохимический сенсор 21 450
4 Система газоаналитическая Сенсон-СВ-5022-СМ-NО2-2-ЭХ на диоксид азота (NO2), 0 - 30 мг/м3, электрохимический сенсор 21 450
5 Система газоаналитическая Сенсон-СВ-5022-СМ-SО2-2-ЭХ на диоксид серы (SO2), 0 - 30 мг/м3, электрохимический сенсор 24 310
6 Система газоаналитическая Сенсон-СВ-5022-СМ-SО2-3-ЭХ на диоксид серы (SO2), 0 - 300 мг/м3, электрохимический сенсор 30 580
7 Система газоаналитическая Сенсон-СВ-5022-СМ-Н2-2-ЭХ на водород (H2), 0 - 4 % об., электрохимический сенсор 25 300
8 Система газоаналитическая Сенсон-СВ-5022-СМ-Н2S-2-ЭХ на сероводород (H2S), 0 - 30 мг/м3, электрохимический сенсор 23 870
9 Система газоаналитическая Сенсон-СВ-5022-СМ-Н2S-3-ЭХ на сероводород (H2S), 1 - 200 мг/м3, электрохимический сенсор 28 050
10 Система газоаналитическая Сенсон-СВ-5022-СМ-Н2СО-1-ЭХ на формальдегид (H2CO), 0 - 30 мг/м3, электрохимический сенсор 28 050
11 Система газоаналитическая Сенсон-СВ-5022-СМ-НСl-1-ЭХ на хлороводород (HCl), 0 - 30 мг/м3, электрохимический сенсор 28 050
12 Система газоаналитическая Сенсон-СВ-5022-СМ-О2-2-ЭХ на кислород (O2), 0 - 30 % об., электрохимический сенсор 24 310
13 Система газоаналитическая Сенсон-СВ-5022-СМ-С3Н8-1-ОП на пропан (C3H8), 0 - 2 % об., оптический сенсор 42 900
14 Система газоаналитическая Сенсон-СВ-5022-СМ-С3Н8-1-ТК на пропан (C3H8), 0 - 2 % об., термокаталитический сенсор 22 000
15 Система газоаналитическая Сенсон-СВ-5022-СМ-Сl2-2-ЭХ на хлор (Cl2), 0 - 30 мг/м3, электрохимический сенсор 28 050
16 Система газоаналитическая Сенсон-СВ-5022-СМ-СН-2-ОП на углеводороды (CxHy), 0 - 1 % об., оптический сенсор 42 900
17 Система газоаналитическая Сенсон-СВ-5022-СМ-СН-2-ТК на углеводороды (CxHy), 0 - 1 % об., термокаталитический сенсор 22 000
18 Система газоаналитическая Сенсон-СВ-5022-СМ-СН3ОН-1-ЭХ на метанол (CH3OH), 0 - 30 мг/м3, электрохимический сенсор 25 300
19 Система газоаналитическая Сенсон-СВ-5022-СМ-СН4-2-ОП на метан (CH4), 0 - 5 % об., оптический сенсор 42 900
20 Система газоаналитическая Сенсон-СВ-5022-СМ-СН4-2-ТК на метан (CH4), 0 - 5 % об., термокаталитический сенсор 22 000
21 Система газоаналитическая Сенсон-СВ-5022-СМ-СН4-3-ОП на метан (CH4), 0 - 100 % об., оптический сенсор 42 900
22 Система газоаналитическая Сенсон-СВ-5022-СМ-СО-2-ЭХ на оксид углерода (CO), 0 - 300 мг/м3, электрохимический сенсор 19 580
23 Система газоаналитическая Сенсон-СВ-5022-СМ-СО2-2-ОП на диоксид углерода (CO2), 0 - 5 % об., оптический сенсор 42 900
24 Система газоаналитическая Сенсон-СВ-5022-СМ-СО2-3-ОП на диоксид углерода (CO2), 0 - 100 % об., оптический сенсор 42 900
25 Система газоаналитическая Сенсон-СВ-5022-СМ-С2Н5ОН-1-ТК на этанол (C2H5OH), 0 - 5000 мг/м3, термокаталитический сенсор сенсор 25 300
26 Система газоаналитическая Сенсон-СВ-5022-СМ-С2Н5ОН-2-ТК на этанол (C2H5OH), 0 - 3 % об., термокаталитический сенсор 25 300



Дополнительное оснащение для Сенсон-СВ-5022

№ п/п Наименование Цена с НДС (20%), руб.
1 Контроллер Сенсон-К-1М с гермовводом, 1-канальный 8 250
2 Контроллер Сенсон-К-4М на 4 датчика 22 000
3 Контроллер Сенсон-К-8М на 8 датчиков 32 670
4 Блок питания 0,25 А 24 В (сетевой адаптер) 1 320
5 Блок питания 0,6 А 24 В (на DIN-рейку) 1 584
6 Блок питания 1,5 А 24 В (на DIN-рейку) 1 980
7 Выносной блок силового реле (на DIN-рейку) 2 090
8 Барьер искрозащиты БИ-Exia-130-24 (130мА, 2,8 Вт) 4 290
9 Барьер искрозащиты БИ-Exia-150-24 (150мА, 3,3 Вт) 4 510
10 Барьер искрозащиты БИ-Exia-180-24 (180мА, 3,9 Вт) 4 730
11 Козырек защитный (Пластик) 2 090
12 Козырек защитный (Нержавейка) 4 500
13 Корпус для монтажа (до 18 модулей) 7 645
14 Корпус для монтажа (до 36 модулей) 10 230
15 Корпус для монтажа (до 4 модулей) 2 090
16 Корпус для монтажа (до 8 модулей) 3 630
17 Поверочная камера НГ-6 2 970
18 Преобразователь интерфейса RS-485-USB для связи с ПК 4 620
19 Преобразователь интерфейса UART-USB для связи с ПК 5 720
20 Пульт калибровки ПК-01 16 500
Характеристики Значения
Количество контролируемых газов 1
Способ отбора пробы диффузионный
Материал корпуса пластик
Индикация световая, звуковая и цифровая
Степень взрывозащиты 1Ex ia d IIС T4 Gb Х
Степень пылевлагозащиты IP66
Выходные сигналы токовый выход 4-20 мА, “сухой контакт” реле (Порог1, Порог2, Неисправность), RS-485, протокол MODBUS RTU
Параметры электронных реле:

– реле “Порог 1” и “Порог 2”



– реле “Неисправность”



нормально-разомкнутые, 150 мА, до 100 В (постоянный или переменный ток)

нормально-замкнутое, 150 мА, 60 В (постоянный или переменный ток)

Напряжение питания 24 В
Потребляемая мощность до 2,5 Вт

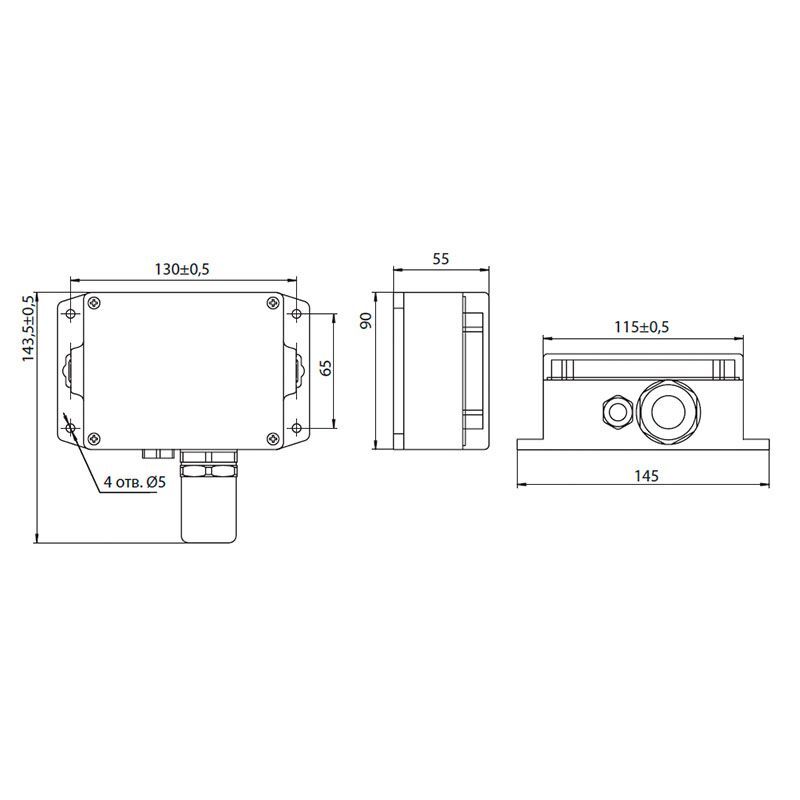

Габаритные размеры 130х144х55 мм
Масса 450 г
Межповерочный интервал 12 мес.
Срок службы:

– газоанализатор

– сенсоры



10 лет

3 года

Гарантийный срок эксплуатации 12 мес.
Рабочий диапазон температур от -30°С до +50°С
Относительная влажность воздуха 30-95%, без конденсации влаги
Атмосферное давление 84-120 кПа
Контролируемый газ Тип сенсора Диапазон измерения Порог 1 Порог 2 Пределы основной относительной погрешности δ, %
Аммиак (NH3) электрохимический 0 – 200 мг/м3 20 мг/м3 60 мг/м3 ±15
0 – 1500 мг/м3 500 мг/м3 нет ±10
Водород (H2) электрохимический 0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д. ±10
Водород (H2) в кислороде (O2) термокаталитический 0 – 4 % об.д.
Оксид азота (NO) электрохимический 0 – 30 мг/м3 5 мг/м3 10 мг/м3 ±15
Диоксид азота (NO2) электрохимический 0 – 30 мг/м3 2 мг/м3 10 мг/м3 ±15
Диоксид серы (SO2) электрохимический 0 – 30 мг/м3 10 мг/м3 нет ±20
Оксид углерода (CO) электрохимический 0 – 300 мг/м3 20 мг/м3 100 мг/м3 ±10
Диоксид углерода (CO2) оптический 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д. ±15
0 – 100 % об.д. ±10
Кислород (O2) электрохимический 0 – 30 % об.д. 18 % об.д. 23 % об.д. ±5
0 – 100 % об.д. ±1
Кислород (O2) в водороде (H2) термокаталитический 0 – 1 % об.д.
Метан (CH4) термокаталитический, оптический 0 – 5 % об.д. 0,5 % об.д. 1 % об.д. ±10
оптический 0 – 100 % об.д. ±5
Метанол (CH3OH) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±20
Пропан (C3H8) термокаталитический,

оптический

0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Сероводород (H2S) электрохимический 0 – 30 мг/м3 3 мг/м3 10 мг/м3 ±10
1 – 200 мг/м3
Углеводороды (CxHy) термокаталитический,

полупроводниковый,

оптический

0 – 1 % об.д. 0,2 % об.д. 0,4 % об.д. ±10
Формальдегид (H2CO) электрохимический 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3 ±25
Хлор (Cl2) электрохимический 0 – 30 мг/м3 1 мг/м3 5 мг/м3 ±10
Хлороводород (HCl) электрохимический 0 – 30 мг/м3 5 мг/м3 15 мг/м3 ±25
Этанол (C2H5OH) термокаталитический 0 – 5000 мг/м3 1000 мг/м3 5000 мг/м3 ±25
0 – 3 %об.д. 0,3 % об.д. 0,6 % об.д. ±15

Рекомендации по монтажу и эксплуатации газоанализатора Сенсон-СВ-5022.

Газоанализатор Сенсон-СВ-5022 необходимо располагать так, чтобы интерфейсный модуль с ИСМ был направлен вертикально вниз. Это препятствует попаданию влаги, пыли и посторонних предметов на фильтр газоанализатора.
Наиболее простой способ монтажа газоанализатора Сенсон-СВ-5022 – крепление к стене с помощью отверстий на фланце прибора. Выносной интерфейсный модуль крепится на кронштейне и также располагается вертикально, крышкой вниз.

Высота установки газоанализатора Сенсон-СВ-5022 зависит от физических свойств газов и характера работы персонала:
– газы тяжелее воздуха, например углекислый газ (СО2), пропан (С3Н8), хлор (Cl2) и др. будут скапливаться ближе к полу, для них газоанализатор устанавливают на высоте не более 1,5 м от пола.
– более легкие газы, например водород (Н2), метан (СН4) и др.) будут подниматься вверх, для них газоанализатор Сенсон-СВ-5022 нужно монтировать в верхней части помещения.
– для контроля токсичных газов газоанализатор Сенсон-СВ-5022 располагают на уровне органов дыхания человека: для сидящего в операторной – 150 см, в остальных помещениях – 180 см.
Следует минимизировать задержку распространения газовых примесей от источника до газоанализатора, для этого необходимо учитывать специфику движения воздушных потоков в конкретном помещении. Принудительная вентиляция или система кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, оптимальные места расположения газоанализаторов. При постоянно работающей вытяжной вентиляции, формирующей воздушные потоки со скоростью более 0,1 м/с, воздух с примесями будет перемещаться к месту вытяжки по кратчайшему расстоянию от точки утечки, независимо от плотности газа.

Газоанализатор Сенсон-СВ-5022 должен быть хорошо виден работающему персоналу. Если это невозможно, необходимо использовать внешнюю световую и звуковую сигнализацию. Также необходимо учитывать доступность газоанализатора для технического обслуживания и периодической поверки.

Схемы подключения газоанализатора Сенсон-СВ-5022.

Возможны две основные схемы подключения газоанализатора:
звездой: каждое устройство отдельным кабелем связано с приемником информации (пульт, промышленный контроллер, компьютер и т.п.);
шлейфом: несколько устройств параллельно подключены к кабелям электропитания и передачи данных. При подключении шлейфом необходимы внешние распределительные коробки.

При любом способе подключения следует применять барьеры искробезопасности, например БИ-Ехia-130-24, установленные после источника питания вне взрывоопасных зон.

Газоанализатор Сенсон-СВ-5022 соединяют с источником питания и внешними устройствами контроля по каналу “токовая петля 4-20 мА” с помощью кабеля сечением от 0,35 до 2,5 мм2 , с внешними исполнительными и сетевыми устройствами – кабелем сечением от 0,35 до 1,5 мм2. Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2 .

При параллельном подключении группы приборов по каналу RS-485 (соединение в  шлейф) рекомендуется использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 – для электропитания приборов, и экранированную витую пару – для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например КУВ 6×0,35-100.

Внимание! Экран кабеля заземлять только со стороны контроллера (компьютера).

  • Газоанализатор Сенсон
  • Паспорт на газоанализатор
  • Руководство по эксплуатации
  • Упаковка



Поставляется по отдельному заказу:
