Характеристики АВУС-ДГ | Значения |
Время срабатывания сигнализации, не более:
– АВУС-ДГ-СН4, – АВУС-ДГ-СО |
120 с 45 с |
Время прогрева газосигнализатора АВУС-ДГ, не более | 15 мин |
Время восстановления работоспособности после снятия перегрузки, не более | 180 мин |
Питание газосигнализатора АВУС-ДГ | 12 В ±3,0 или 220 В от блока питания |
Потребляемая электрическая мощность, не более | 0,6 Вт при пуске и 0,4 Вт в рабочем режиме |
Выходные сигналы газосигнализатора | “сухие” контакты реле (по 2-му порогу) и
RS-485 или импульсный выход (по 2-му порогу) |
Степень пылевлагозащиты | IP54 |
Уровень звукового давления при срабатывании звуковой сигнализации на расстоянии 1 м, дБ, не менее | 75 |
Масса газосигнализатора АВУС-ДГ, не более | 0,2 кг |
Габаритные размеры, мм, не более | 115х65х40 |
Межповерочный интервал, мес. | 12 |
Средняя наработка на отказ, ч, не менее | 20000 |
Средний срок службы, лет, не менее | 5 |
Условия эксплуатации газосигнализатора АВУС-ДГ | |
Температура окружающей среды | от -40°С до +50°С (для АВУС-ДГ-СН4)
от 0°С до +50°С (для АВУС-ДГ-СО) |
Давление | 630 – 800 мм рт.ст. (84 – 106,7 кПа) |
Влажность | от 30% до 90% (при температуре 25°С) |

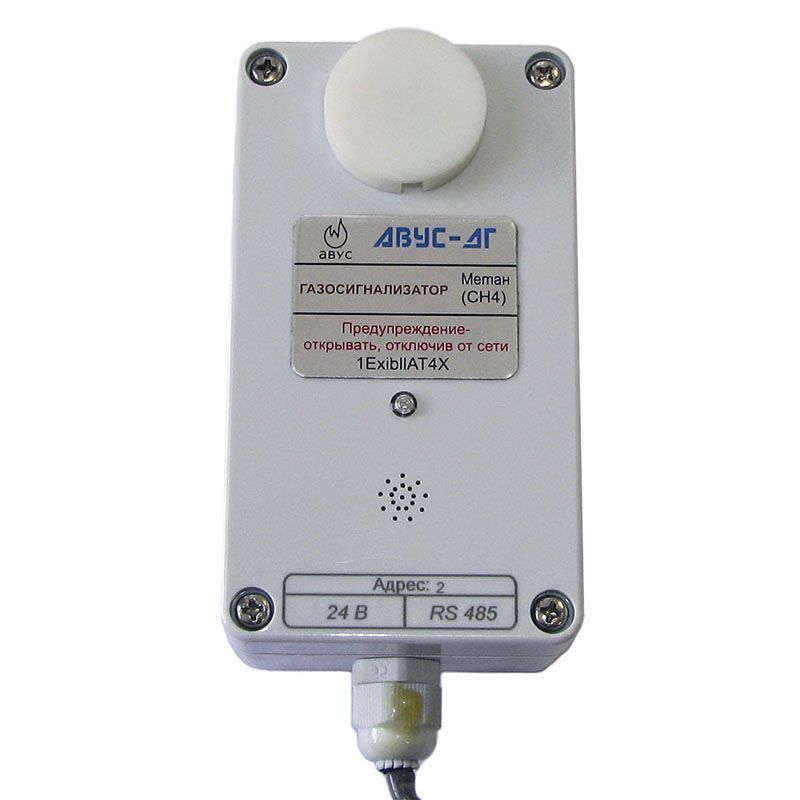

АВУС-ДГ стационарный одноканальный газосигнализатор
Цена по запросу
Газосигнализаторы АВУС-ДГ предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от модификации, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.
Газосигнализатор АВУС-ДГ относится к стационарным устройствам непрерывного действия со световой и звуковой сигнализацией с двумя порогами срабатывания с конвекционной подачей контролируемой среды.
Газосигнализаторы АВУС-ДГ ПИЖМ.425431.030 и ПИЖМ.425431.031 могут работать самостоятельно как сигнализатор, так и в составе системы мониторинга окружающей среды АВУС-СКЗ или иного оборудования, обеспечивающего обмен информацией по интерфейсу RS-485 в соответствии с протоколами АВУС-СКЗ или MODBUS.
Газосигнализаторы АВУС-ДГ должны обеспечить защиту от газовой перегрузки по концентрации измеряемого компонента свыше верхнего предела диапазона измерений продолжительностью 10 мин. При этом отключается сенсор и выдаётся сигнал о втором пороге.
Газосигнализаторы должны при превышении второго порога срабатывания выдавать управляющие сигналы на исполнительное устройство в зависимости от модификации, либо сигнал на включение выходного реле для включения дополнительного оборудования типа вентилятора, либо сигнал на закрытие запорного газового клапана. Выходной сигнал газосигнализатора АВУС-ДГ на закрытие запорного газового клапана должен быть импульсным прямоугольной формы. Длительность импульса (200±20) мс, амплитуда (12±2) В. Импульс должен выдаваться газосигнализатором трижды с периодичностью 1 раз в секунду. Начало генерирования импульса газосигнализатора должно происходить не позже 5 с с момента включения световой и звуковой сигнализации второго порога срабатывания.
Исполнение газосигнализатора АВУС-ДГ | Определяемый компонент | Диапазон измерения | Обозначение порога срабатывания сигнализации | Номинальное значение порога срабатывания сигнализации | Прерывистый звуковой сигнал | Непрерывный звуковой сигнал | “Сухие” контакты реле | Импульсный сигнал на клапан (при наличии импульсного выхода) |
АВУС-ДГ-СН4 | СН4 | 0 – 2,5 % об.д. | Порог 1 | 0,5 % об.д | + | – | – | – |
Порог 2 | 1 % об.д | – | + | + | + | |||
АВУС-ДГ-СО | СО | 2 – 200 мг/м3 | Порог 1 | 20 мг/м3 | + | – | – | – |
Порог 2 | 100 мг/м3 | – | + | + | + |
Наименование |
1. Газосигнализатор АВУС-ДГ-СН4 или АВУС-ДГ-СО – 1 шт. |
2. Ответная часть разъема ГЗК и RS-485 – 1 шт. |
3. Ответная часть релейного разъема (в упаковке) – 1 шт. |
4. Петля на стену MF-001LG – 2 шт. |
5. Блок питания ПИЖМ.434716.006 – 1 шт. |
6. Розетка на кабель MX-XS9JK-5P/Y – 1 шт. |
7. Коробка распределительная ПИЖМ.425431.034 (для ПИЖМ.425431.032, ПИЖМ.425431.033) – 1 шт. |
8. Руководство по эксплуатации ПИЖМ.425431.030РЭ – 1 экз. |
9. Упаковка (23х16х6 см) – 1 компл. |
Дополнительно, по спец. заказу поставляются: |
10. Клапан запорный газовый с импульсным управлением 12В |
11. Соединительный кабель для подключения клапана газового запорного к газосигнализатору |
