MODULA (Модула) Belt система загазованности

Артикул: 23005

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.


Система контроля загазованности (БУС) MODULA 40, B30-MODULA40 предназначен для обнаружения горючих и токсичных газов. Легкая установка, интуитивная настройка и гибкая расширяемость позволяет удовлетворить потребность потребителей в системе газовой безопасности. Модульная конструкция позволяет легко установить блок на стандартную DIN рейку.

Блок MODULA cпециально разработан для применения в строительстве и промышленности.

Блок MODULA соответствует стандарту EN50545-1 для обнаружения токсичных газов на автомобильных стоянках и тоннелях.

Блоки представлены в трех конфигурациях MODULA 4, MODULA 8, MODULA 40 и MODULA 128, для 4, 8, 40 и 128 датчиков газа.

Блок управления предназначен для выдачи световой и звуковой сигнализации при превышении установленных пороговых значений и отображения текущей концентрации контролируемого газа на жидкокристаллическом дисплее, сигнализации о сбоях датчиков и окончании их срока службы.

Состояние сигнализации: воздух — тревога 1 — тревога 2 — тревога 3.

Датчики подключаемые к блоку предназначены для формирования электрического аналогового  сигнала в диапазоне 4-20 мА и цифрового сигнала для интерфейса RS-485, пропорционального  концентрации контролируемого газа.

Блоки комплектуются следующими датчиками фирмы BELT DETECTION s.r.l.

Аналоговые датчики WPD/CAL – приборы настенного монтажа с каталитическим сенсором, предназначенные для обнаружения повышенных концентраций горючих газов.

Аналоговые датчики WPD/ECL — приборы настенного монтажа со съемным электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций токсичных газов.

Аналоговые датчики ADM/CAL – приборы настенного монтажа с каталитическим сенсором, предназначенные для обнаружения повышенных концентраций горючих газов.

Аналоговые датчики WPD24L/C3 — приборы настенного монтажа со съемным электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций угарного газа.

Цифровые датчики WPDS – приборы настенного монтажа с каталитическим или электрохимическим сенсором, предназначенные для обнаружения повышенных концентраций горючих и угарного газов.

Количество подключаемых аналоговых датчиков – до восьми, количество подключаемых цифровых датчиков – до тридцати двух.

Для подключения внешних исполнительных устройств (электромагнитные клапаны, звуковая и световая сигнализация и т.д.) в блоке управления имеются встроенные электромагнитные реле.

Основная область применения сигнализаторов – производственные помещения, котельные, административный и жилой сектор.

Характеристики MODULA (Belt) Значения
Максимальное количество датчиков в системе Modula:

– блок управления MODULA 4

– блок управления MODULA 8

– блок управления MODULA 40



4

8

40

Напряжение питание блока управления и сигнализации MODULA 24 В
Индикация на блоке управления и сигнализации световая, звуковая, цифровая
Выходные сигналы электромагнитные реле, USB, Ethernet (для MODULA 40)
Условия эксплуатации основных блоков системы контроля загазованности MODULA
Температура окружающей среды:

– датчики WPD/CAL

– датчик WPD24L/C3



от -15°С до +50°С

от -10°С до +40°С

Относительная влажность:

– датчики WPD/CAL

– датчик WPD24L/C3



от 5 до 95%

до 90%

Контролируемое вещество

Тип сенсора

Диапазон измерения

Датчики WPD/CAL (Belt)

Метан CH4 каталитический 0 – 20 %НКПР (0 – 50 %НКПР под заказ)
Сжиженный газ (LPG)
Водород (H2)
Пары бензина
Пропан (C3H8)
Бутан (C4H10)
Пентан (C5H12)
Аммиак (NH3)
Изобутан (C4H10)

Датчики WPDS (Belt)

Метан (CH4) СА1 каталитический 0 – 30 %НКПР (0 – 50 %НКПР под заказ)
Сжиженный газ (LPG) / Пропан (C3H8) СА2 каталитический 0 – 30 %НКПР (0 – 50 %НКПР под заказ)
Угарный газ (CO) СА3 электрохимический 0 – 300 ppm
Углекислый газ (CO2) электрохимический 0 – 10000 ppm
Водород (H2) СА4 каталитический
Пентан (C5H12) / Пары бензина СА5 каталитический 0 – 30 % НКПР (0 – 50 %НКПР под заказ)

Датчики WPD24L/C3(Belt)

Оксид углерода (CO) СА3 электрохимический 0 -100 ppm
Наименование

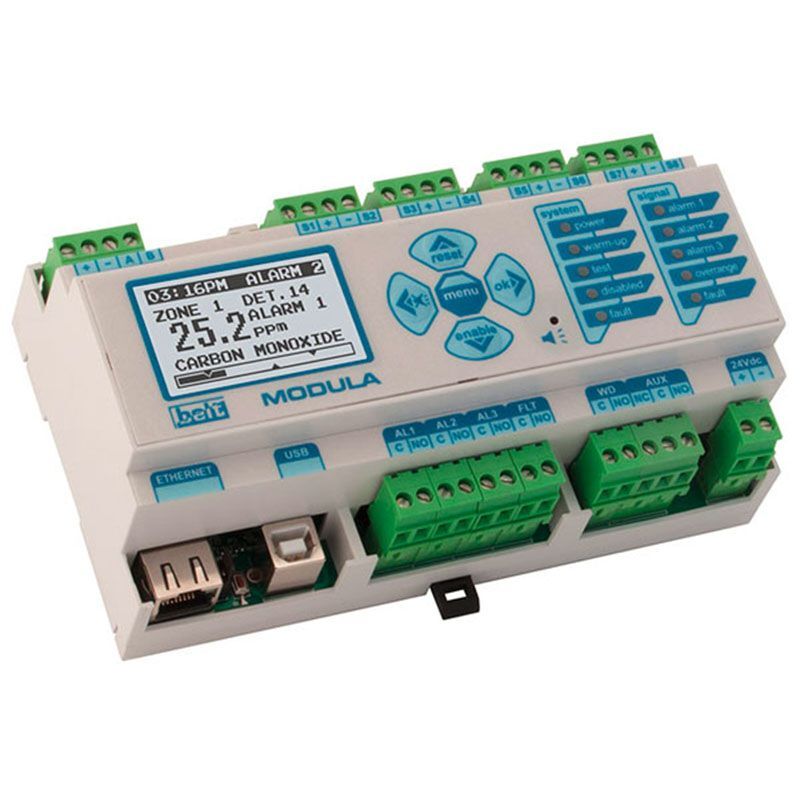

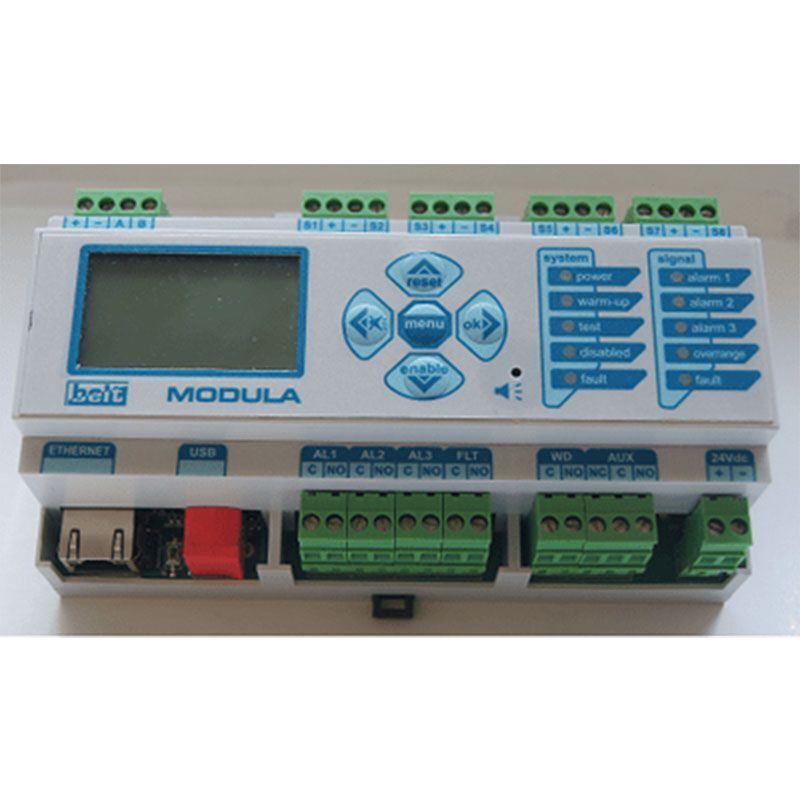

       Блок управления и сигнализации Modula (Belt)

Блок управления и сигнализации Modula с креплением на DIN-рейку предназначен для выдачи световой и звуковой сигнализации при превышении установленных пороговых значений и отображения текущей концентрации контролируемого газа на жидкокристаллическом дисплее, сигнализации о сбоях датчиков и окончании их срока службы.

Состояние сигнализации: воздух – тревога 1 – тревога 2 – тревога 3.

Модификации блоков управления и сигнализации MODULA:

  • В30-MODULA 4 – на 4 выносных аналоговых датчика;
  • В30-MODULA 8 – на 8 выносных аналоговых датчика;
  • В30-MODULA 40 – до 32 адресных датчика (c RS-485)  и 8 аналоговых датчиков.

Датчики подключаемые к блоку предназначены для формирования электрического аналогового  сигнала в диапазоне 4-20 мА и цифрового сигнала для интерфейса RS-485, пропорционального  концентрации контролируемого газа.

Индикация: световая (превышения диапазона измерений, предтревога, тревога, ошибка), звуковая, цифровая.

Выходные сигналы:

 Ethernet (для Modula 40), USB,

– 6 электромагнитных реле (для подключения внешних исполнительных устройств):

  • 3 реле тревоги (MODULA8 и MODULA40),
  • 4 реле тревоги для каждой зоны (MODULA4),
  • 1 реле ошибки (MODULA8 и MODULA40),
  • 1 реле охраны (MODULA8 и MODULA40), 1 реле тревоги (MODULA4),
  • 1 вспомогательное реле (для всех модиф. MODULA).

Установка: 9 DIN-рейка.

Интерфейс:

  • 128*64 графический дисплей
  • 5 световых индикаторов для системы (вкл., сбой, ошибка, тест, охр.,)
  • 5 световых индикаторов для датчиков (тревога 1, тревога 2, тревога 3, сбой, ошибка)
  • 5 кнопок для настройки конфигурации и контроля системы

Отображение событий: 128 событий.

При подключении блока управления MODULA 40 к концентратору Ethernet или коммутатору, можно контролировать статус системы через локальную сеть или Интернет-соединение. Мониторинг производится непосредственно через веб-браузер и веб-сервер, встроенными в блок. Никакого внешнего программного обеспечения не требуется.

       В составе системы контроля загазованности MODULA возможно использование нескольких вариантов датчиков.

        Датчики WPDS (Belt)

Измеряемые газы: метан (СН4), сжиженный нефтяной газ (LPG), водород (H2), пентан (C5H12), угарный газ (CO), углекислый газ (CO2).

Способ забора пробы – диффузионный.

Степень пылевлагозащиты – IP55.

Взрывозащита – не предусмотрена.

Питание – 12-24 В (датчики на CH4, LPG, H2, C5H12), 10-30 В (датчики на CO, CO2).

Индикация – световая (ошибка, окончание срока службы сенсора)

Материал корпуса – пластик.

Выходные сигналы – аналоговый выход 4-20 мА и RS-485 (на блок управления).

Габаритные размеры – 96х96х59  мм.

Масса – 0,153 кг.

Срок службы – 12 лет (датчик), 5 лет (сенсор).

Гарантийный срок эксплуатации – 2 года.

Межповерочный интервал – 1 год.

        Датчики WPD/CAL (Belt)

Измеряемые газы: метан (CH4), сжиженный нефтяной газ (LPG), водород (H2), пары бензина, пропан (C3H8), бутан (C4H10), пентан (C5H12), аммиак (NH3), изобутан (C4H10).

Способ забора пробы – диффузионный.

Степень пылевлагозащиты – IP55.

Взрывозащита – не предусмотрена.

Питание – 10-30 В.

Потребляемый ток – 95 мА при 10 В, 50 мА при 30 В.

Диапазон рабочих температур – от -15°С до 50°С.

Относительная влажность – 5-95 %.

Индикация – без индикации.

Материал корпуса – пластик.

Выходные сигналы – токовый выход 4-20 мА (на блок управления).

Габаритные размеры – 96х96х59  мм.

Масса – 0,153 кг.

Срок службы – 12 лет (датчик), 5 лет (сенсор).

Гарантийный срок эксплуатации – 2 года.

Межповерочный интервал – 1 год.

        Датчики WPD24L/C3 (Belt)

Измеряемые газы: угарный газ (CO).

Способ забора пробы – диффузионный.

Степень пылевлагозащиты – IP55.

Взрывозащита – не предусмотрена.

Питание – 10-30 В.

Потребляемый ток – 50 мА при 10 В, 30 мА при 30 В.

Диапазон рабочих температур – от -5°С до 40°С.

Относительная влажность – до 90 %

Индикация – без индикации.

Материал корпуса – пластик.

Выходные сигналы – токовый выход 4-12-20 мА (на блок управления).

Габаритные размеры – 96х96х59  мм.

Масса – 0,19 кг.

Срок службы – 12 лет (датчик), 5 лет (сенсор).

Гарантийный срок эксплуатации – 2 года.

Межповерочный интервал – 1 год.
