АНГОР-С стационарный газоанализатор оптимизации режимов горения

от 127140,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на АГНОР-С


Стационарный газоанализатор АНГОР-С предназначен для  измерения содержания кислорода (О2), оксида углерода (СО) и оксида азота (NO) в отходящих газах топливосжигающих установок с целью:
– использования в системах оптимизации процессов горения топлива;
– экологического контроля содержания загрязняющих веществ в отходящих газах.

Область применения сигнализаторов АНГОР-С – котельные и ТЭЦ, печи обжига, металлургические печи, печи коксования, стеклоплавильное производство, мусоросжигающие заводы. Прибор адаптирован для контроля и регулирования процессов газификации твёрдого топлива и органических отходов в установках получения биогаза (синтеза газа).

Количество каналов измерения: от 1 до 3
Индикация: ЖК-дисплей на лицевой панели
Степень защиты оболочки: IP54 (блок датчиков), IP50 (блок индикации и управления)
Наличие взрывозащиты: отсутствует
Выходные сигналы: токовые выходы 4-20 мА или RS485 с MODEBUS
Напряжение питания: 24В или 220В (блок датчиков), 220В (блок индикации и управления)
Отбор пробы: принудительный
Длина пробоотборного зонда: от 100 до 2000 мм (под заказ)
Температура анализируемой газовой смеси: от 0 до +1000 °С
Рабочий диапазон температур: от +5 до +70°С
Межповерочный интервал: 12 мес.
Гарантийный срок: 12 мес.

Стационарный газоанализатор АНГОР-С

№ п/п Наименование Цена с НДС (20%), руб.
1 Ангор-С (O2) стационарный газоанализатор оптимизации процессов горения 127 140
2 Ангор-С (O2, CO) стационарный газоанализатор оптимизации процессов горения 247 908
3 Ангор-С (O2, NO) стационарный газоанализатор оптимизации процессов горения 206 604
4 Ангор-С (O2, CO, NO) стационарный газоанализатор оптимизации процессов горения 286 056
Характеристики Значения
Канальность от 1 до 3
Способ отбора пробы принудительный
Тип сенсора электрохимический
Степень пылевлагозащиты:

– блок индикации и управления

– блок датчиков



IP50

IP54

Время установления показаний концентрации измеряемых компонентов (при длине пробоотборного зонда 1,5 м) не более, с 30
Время прогрева газоанализатора, не более, ч 2
Напряжение питания Ангор-С:

– блок датчиков





– блок индикации и управления



от сети постоянного тока 24В, либо через источник питания 24В от сети переменного тока 220В



от сети переменного тока 220В

Потребляемая газоанализатором мощность, Вт 150
Выходные сигналы газоанализатора АНГОР-С токовый выход 4-20 мА по каждому каналу измерения для подключения вторичных контрольных приборов

или RS-485 (Modebus RTU)

Габаритные размеры:

– блок управления и индикации

– блок датчиков (без учета пробоотборного зонда)



240х230х120 мм

200х200х800 мм

Масса:

– блок управления и индикации

– блок датчиков (без учета пробоотборного зонда)



4 кг

9 кг

Длина пробоотборного зонда газоанализатора АНГОР-С от 100 до 2000 мм (под заказ)
Параметры анализируемой газовой смеси:

– температура

– разряжение, не более

– влажность газового потока (по t точки росы)



от 0 до +1000 °С

80 мм.рт.ст.

до +70 °С

Средняя наработка на отказ, не менее, ч 15000
Средний срок службы, лет 8
Межповерочный интервал, мес. 12
Гарантийный срок эксплуатации, мес. 12
Диапазон рабочих температур от +5 до +70 °С
Атмосферное давление от 84 до 106,7 кПа (630-820 мм.рт.ст.)
Относительная влажность воздуха от 15 до 98%

Определяемый компонент Диапазон показаний  Диапазон измерений Пределы допускаемой основной погрешности
абсолютной относительной
Кислород (О2) 0 – 99 % 0 – 25 % ± 0,1 %
(0 – 1 %)
± 10%
(1 – 25 %)
Оксид углерода (CO) 0 – 20000 млн­1 0 – 2500 млн­1 ± 45 млн­1
(0 – 300 млн­1)
± 15%
(300 – 2000 млн­1)
Оксид азота (NO) 0 – 5000 млн­1 0 – 1500 млн­1 ± 30 млн­1
(0 – 200 млн­1)
± 15%
(200 – 1500 млн­1)
  • используются высокотемпературные твердотельные сенсоры, устойчивые к отравлению органическими примесями
  • измерения проводятся при температуре выше точки росы дымовых газов – системы подготовки проб не требуются
  • динамический отбор проб обеспечивает высокое быстродействие
  • автоматическая защита от перегрузок по концентрации и от выпадения конденсата
  • длина пробоотборного зонда – по согласованию при заказе
  • возможность очистки входного фильтра обратной продувкой
  • возможность проведения проведения периодической поверки без демонтажа оборудования
  • реализован алгоритм регулирования режимов горения по CO и O2 с использованием программируемых контроллеров

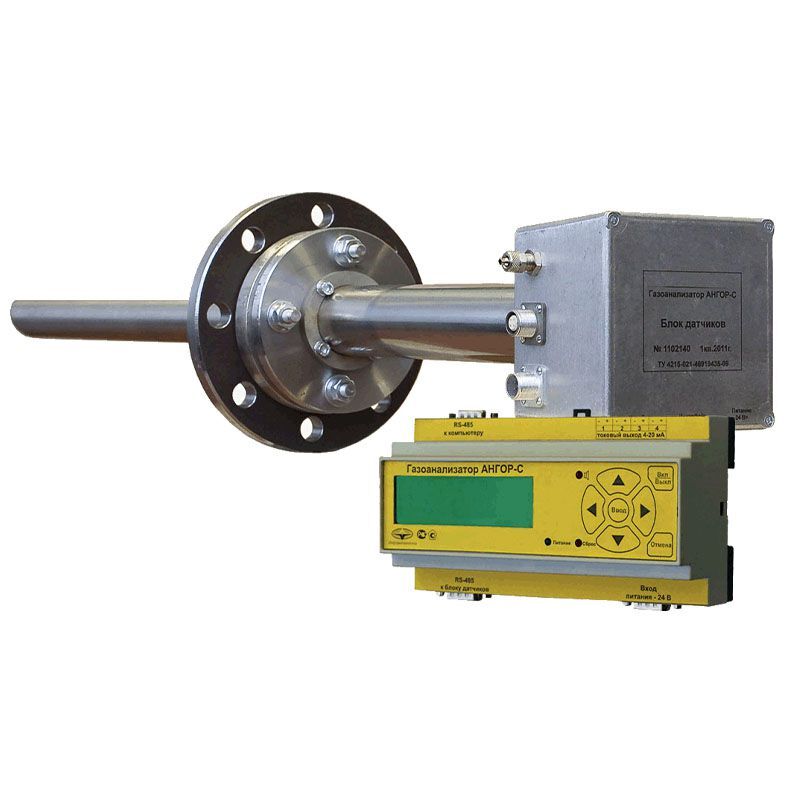

Газоанализатор АНГОР-С выполнен в виде двух блоков:
– блока датчиков (БД);
– блока индикации и управления (БИУ).
Дополнительно в состав газоанализатора АНГОР-С может входить шкаф (щит) пневматики для управления подачей калибровочных смесей в газоанализатор, а также сетевой источник питания для формирования напряжения питания 24В.

– Блок датчиков (БД) газоанализатора АНГОР-С предназначен для отбора, подготовки и транспортировки анализируемой пробы к измерительным датчикам концентраций, обработки сигналов датчиков и формирования выходного цифрового сигнала, содержащего информацию об измеряемых компонентах и функциональном состоянии основных элементов Блока датчиков.

Сигналы датчиков поступают в многоканальный аналого­цифровой преобразователь (АЦП), обрабатываются микроконтроллером,   после чего рассчитанные значения концентраций, а также необходимые диагностические сигналы выводятся на последовательный цифровой порт RS­485  для передачи во внешнее устройство индикации и управления (БИУ).

БД включает в себя пробоотборный зонд с крепежным фланцем. Зонд газоанализатора АНГОР-С представляет из себя трубку из нержавеющей стали внешним диаметром 38±5 мм, на погружаемом конце которого сделан срез под углом   45°С , обеспечивающий заход пробы в зонд и ее транспортировку к газовым сенсорам за счет динамического давления потока анализируемого газа в дымоходе.
Длина зонда определяется потребителем в зависимости от размеров дымохода и условий эксплуатации (от 100 до 2000 мм).

– Блок индикации и управления (БИУ) газоанализатора АНГОР-С предназначен для индикации измеренных значений концентраций,   аварийных и прочих диагностических сигналов газоанализатора АНГОР-С,   а также для управления процедурой калибровки и формирования выходных сигналов для вторичных регистрирующих приборов и исполнительных механизмов.

На передней панели блока индикации и управления расположены   4­х строчный индикатор и клавиши управления. На боковых панелях – блок защитных предохранителей,  выход сетевого кабеля питания,  тумблер «Сеть Вкл.», разъемы:
­ “К блоку датчиков” ­ для соединения с блоком датчиков,
­ “RS­485” – для связи с внешним регистрирующим устройством,
­ токовые выходы, соответствующие измеряемым компонентам.

  • Блок индикации и управления газоанализатора АНГОР-С
  • Блок датчиков с зондом
  • Источник питания 24 В для БД
  • Комплект ЗИП согласно ведомости
  • Руководство по эксплуатации
  • Методика поверки (по запросу)
