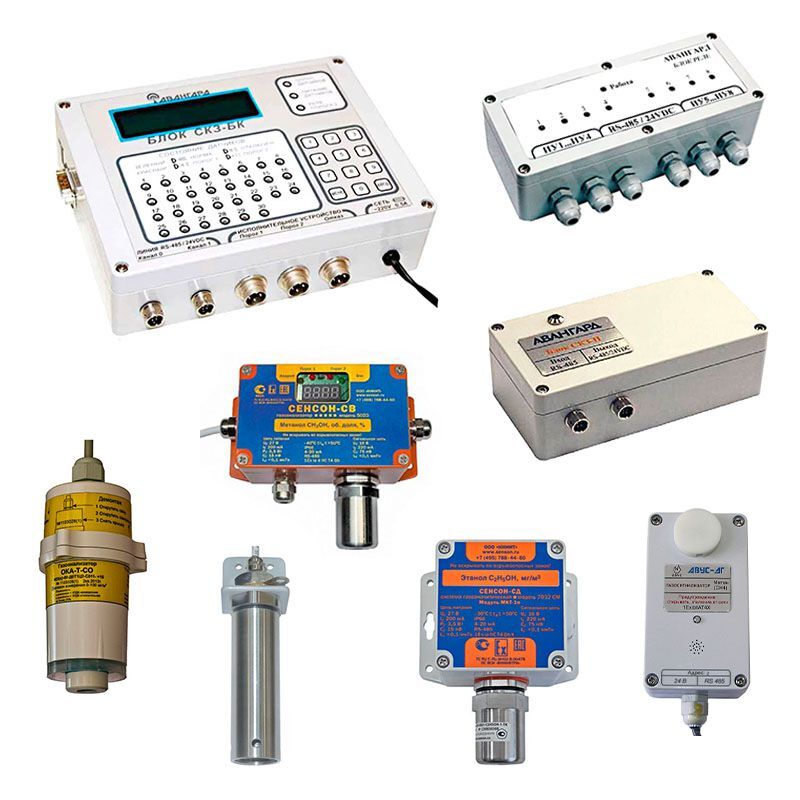

АВУС-СКЗ Автоматизированная система контроля загазованности

Артикул: 23014

от 8040,00 руб

АВУС-СКЗ – многофункциональный промышленный программно-аппаратный комплекс, предназначенный для отображения информации от датчиков сигнализаторов параметров окружающей среды, оповещения персонала о превышении контролируемыми параметрами заданных пороговых значений, автоматического включения и выключения исполнительных устройств по заданным программам. Система АВУС-СКЗ предназначена для обеспечения безопасности объектов промышленного и коммунального газопользования. Технические характеристики системы контроля загазованности АВУС-СКЗ позволяют использовать ее на протяженных и рассредоточенных объектах химической, металлургической, фармацевтической и пищевой промышленности, топливно-энергетического комплекса, коммунального и транспортного хозяйства:

  • не допускать неконтролируемого нарастания концентраций горючих и токсичных газов в рабочей среде,  возникновения  аварийных режимов работы технологических агрегатов;
  • осуществлять блокировку источников газовыделения в случае возникновения аварийных ситуаций;
  • осуществлять световую и звуковую сигнализацию аварийных режимов по месту установки оборудования и в центральном диспетчерском пункте;
  • отслеживать концентрацию газов в контролируемых помещениях;
  • следить за состоянием уровня загазованности в местах наиболее вероятного возникновения утечек.

Задачи, решаемые газоаналитической системой АВУС-СКЗ:

  • автоматический контроль загазованности окружающей среды;
  • измерение относительной влажности и температуры воздуха;
  • автоматическое управление исполнительными устройствами по заданному алгоритму;
  • прием, хранение и отображение информации о состоянии датчиков.
Характеристики АВУС-СКЗ Значения
Максимальное количество датчиков в системе АВУС-СКЗ 3600
Максимальная длина линий связи канала RS-485 верхнего уровня (от ПК до блока контроля),  м, не более 1000
Скорость передачи по каналу RS-485 верхнего уровня (связь с датчиками), бит/с 38400
Максимальная длина линий связи канала RS-485 нижнего уровня (от блока контроля до датчиков), м, не более 1500
Скорость передачи по каналу RS-485 нижнего уровня (связь с датчиками), бит/с 9600
Скорость передачи по каналу RS-232 (связь с ПЭВМ), бит/с 115200
Количество подключаемых блоков контроля на канал верхнего уровня, не более 30
Количество внешних устройств, подключаемых к блоку контроля (на канал нижнего уровня), не более 30
Электроснабжение блоков контроля 198-242 В, 50 Гц
Параметры выходных сигналов блока реле СКЗ-БР 5А/250В AC, 1 A/28В DC
Обмен информацией по интерфейсу RS-485 по протоколу АВУС-СКЗ или MODBUS
Условия эксплуатации основных блоков системы контроля загазованности АВУС-СКЗ
Температура окружающей среды:

– блок СКЗ-БК,

– блок СКЗ-П,

– блок СКЗ-БР



от 0°С до +50°С

от -10°С до +40°С

от -10°С до +40°С

Атмосферное давление от 84 до 106,7 кПа
Относительная влажность:

– блок СКЗ-БК, блок СКЗ-П,

– блок СКЗ-БР



не более 93% при 25°С

не более 98% при 25°С





Контролируемое вещество

Тип сенсора

Диапазон измерения

1-й порог

2-й порог

Время срабатывания сигнализации Т(0.9) при нормальных условиях, с, не более (зависит от типа сенсора)

Датчики АВУС-ДГ

Метан CH4 п/п 0 – 2,5 % об. 0,5 % об. 1,0 % об. 45
Угарный газ CO п/п 0 – 200 мг/м3 20 мг/м3 100 мг/м3 120
Датчики ОКА-И23 исп. “АВ”
Оксид углерода (СО) э/х 0 – 100 мг/м3 20 мг/м3 100 мг/м3 120
Сероводород (H2S) э/х 0 – 30 мг/м3 10 мг/м3 120
Диоксид серы (SO2) э/х 0 – 100 мг/м3 10 мг/м3 120
Диоксид азота (NO2) э/х 0 – 20 мг/м3 2 мг/м3 30
Хлороводород (HCl) э/х 0 – 20 мг/м3 5 мг/м3 300
Хлор (Cl2) э/х 0 – 25 мг/м3

1 мг/м3

20 мг/м3 30
Фтористый водород (HF) э/х 0 – 2,5 мг/м3 0,5 мг/м3 2,5 мг/м3 300
Аммиак (NH3) э/х 0 – 600 мг/м3 20 мг/м3

60 мг/м3

порог3 – 500 мг/м3

120
Диоксид углерода (СО2) опт. 0 – 5 об.% 0,5 об.% 120
Кислород (О2) э/х 0 – 30 об.% 18 об.% на понижение 15-80
Сумма горючих газов с градуировкой по: 10 %НКПР
водороду (Н2) т/к или п/п 0 – 2,0 %

0,4 об.%

15
оксиду углерода (СО горюч.) т/к, п/п или опт. 0 – 5,5 об.% 1,09 об.% 15
метану (СН4) т/к, п/п или опт. 0 – 2,20 об.% 0,44 об.% 15
пропану (С3Н8) т/к, п/п или опт. 0 – 0,85 об.% 0,17 об.% 15
гексану (С6Н14) т/к или п/п 0 – 17,5 мг/л 3,5 мг/л 15
Датчики Сенсон-СВ-5023, Сенсон-СД-7031, Сенсон-СД-7032, Сенсон-СД-7033
Аммиак (NH3) э/х 0 – 200 мг/м3 20 мг/м3 60 мг/м3
0 – 1500 мг/м3

Водород (H2)

э/х

0 – 4 % об.д. 0,4 % об.д. 0,8 % об.д.
Диоксид азота (NO2) э/х 0 – 30 мг/м3 2 мг/м3 10 мг/м3

Оксид азота (NO)

э/х 0 – 30 мг/м3 5 мг/м3 10 мг/м3

Диоксид серы (SO2)

э/х 0 – 30 мг/м3 10 мг/м3 нет
Диоксид углерода (CO2) опт. 0 – 5 % об.д. 0,5 % об.д. 2,0 % об.д.
0 – 100 % об.д.
Оксид углерода (CO) э/х 0 – 300 мг/м3 20 мг/м3 100 мг/м3
Кислород (O2) э/х 0 – 30 % об.д. 18 % об.д. 23 % об.д.
Метан (CH4) т/к, опт. 0 – 5 % об.д. 0,5 % об.д. 1 % об.д.
опт. 0 – 100 % об.д.
Метанол (CH3OH) э/х 0 – 30 мг/м3 5 мг/м3 15 мг/м3

Пропан (C3H8)

т/к, опт.

0 – 2 % об.д. 0,2 % об.д. 0,4 % об.д.

Сероводород (H2S)

э/х 0 – 30 мг/м3 3 мг/м3 10 мг/м3
1 – 200 мг/м3
Углеводороды (CxHy) т/к, п/п, опт. 0 – 1 % об.д.

0,2 % об.д.

0,4 % об.д.

Формальдегид (H2CO)

э/х 0 – 30 мг/м3 0,5 мг/м3 2,5 мг/м3
Хлор (Cl2) э/х 0 – 30 мг/м3 1 мг/м3 5 мг/м3

Хлороводород (HCl)

э/х 0 – 30 мг/м3 5 мг/м3 15 мг/м3

Этанол (C2H5OH)

т/к 0 – 5000 мг/м3

1000 мг/м3

5000 мг/м3

т/к 0 – 3 % об.д. 0,3 % об.д. 0,6 % об.д.

   – п/п – полупроводниковый
– т/к – термокаталитический
– э/х – электрохимический
– опт. – оптический (инфракрасный)

В датчиках ОКА-И23 исп. “АВ” могут быть установлены любые иные или дополнительные пороги сигнализации к установленным по умолчанию (в пределах

Блок контроля СКЗ-БК-000

Блок контроля со встроенными буквенно-цифровым дисплеем, клавиатурой и 30 светодиодами (для автономной работы системы) . Клавиатура и буквенно-цифровой дисплей позволяют оператору управлять работой системы в сокращенном варианте.

Блок контроля СКЗ-БК-000 имеет 3 силовых реле. Два реле  срабатывают по событию «Порог 1» или «Порог 2»  по любому из десяти наименований контролируемых газов. Третий разъём «Отказ» соединён с реле, которое может быть запрограммировано по желанию заказчика на срабатывание по любому событию. Параметры выходных сигналов реле – 5А/250В AC, 10A/28В DC.

У блока контроля СКЗ-БК-000 есть выход RS-232, который служит только для программирования релейных блоков СКЗ-БР, совместно работающих с блоком контроля СКЗ-БК-000, хотя релейные блоки СКЗ-БР можно программировать и через меню блока контроля СКЗ-БК-000.

Габаритные размеры блока контроля: 244х160х59 мм.

Масса блока контроля СКЗ-БК-000: 1,460 кг.





       Блок контроля СКЗ-БК-100

Блок контроля с 30 встроенными светодиодами. Блок контроля СКЗ-БК-100 предназначен для работы под управлением ПЭВМ с установленным специальным программным обеспечением системы мониторинга окружающей среды АВУС-СКЗ.

Блок контроля СКЗ-БК-100 имеет 3 силовых реле. Два реле  срабатывают по событию «Порог 1» или «Порог 2»  по любому из десяти наименований контролируемых газов. Третий разъём «Отказ» соединён с реле, которое может быть запрограммировано по желанию заказчика на срабатывание по любому событию. Параметры выходных сигналов реле – 5А/250В AC, 10A/28В DC.

У блока контроля СКЗ-БК-100 есть выход RS-232, который служит только для программирования релейных блоков СКЗ-БР, совместно работающих с блоком контроля СКЗ-БК-100. Кроме того, для связи с ПЭВМ, блок контроля СКЗ-БК-100 оснащен выходом RS-485.

Габаритные размеры блока контроля: 244х160х59 мм.

Масса блока контроля СКЗ-БК-100: 1,485 кг.





       Ключ электронный для защиты программ Hasp HL Pro 2254

Обязателен к поставке если в состав системы АВУС-СКЗ входит блок СКЗ-БК-100

       Преобразователь интерфейсов USB-RS485 EL201-1

Преобразователь интерфейсов RS-485/USB предназначен для подключения блока контроля СКЗ-БК-100 к ПЭВМ.

Характеристики преобразователя интерфейсов:

– интерфейсы – RS-485, USB;

– автоматическое определение направления передачи данных по RS-485

– светодиодные индикаторы передачи данных

– напряжение питания 5 В (от USB);

– температурный диапазон работы от -40° до +85°С;

– габаритные размеры – 111х50х25 мм;

– масса – 0,075 кг.

В комплект поставки преобразователя интерфейсов входит кабель USB, диск с ПО и документацией и паспорт.

Обязателен к поставке если в состав системы АВУС-СКЗ входит блок СКЗ-БК-100





        Блок реле СКЗ-БР

Блок реле АВУС СКЗ-БР предназначен для включения или выключения различных исполнительных устройств по командам от блока СКЗ-БК (СКЗ-БР-10-Л) или от ПЭВМ (СКЗ-БР-10-Г). Локальный блок реле (СКЗ-БР-10-Л) включается в линию связи нижнего уровня вместо датчика. Глобальный блок реле (СКЗ-БР-10-Г) включается в линию связи верхнего уровня и требует подключения дополнительного блока питания. Количество выходных сигналов типа переключающийся «сухой контакт» – 8. Параметры выходных сигналов – 5 А/250В AC, 10 A/28В DC. Данные релейные блоки можно запрограммировать на срабатывание по отдельным событиям любого подключенного датчика или группы датчиков. Условия, по которым должны автоматически включаться реле локального изделия, программируются в блоке СКЗ-БК. Условия заносятся в EEPROM поэтому при выключении питания блока СКЗ-БК они не пропадают.

Габаритные размеры блока реле: 239х101,5х59 мм.

Масса блока реле СКЗ-БР: 0,625 кг.







       Блок питания СКЗ-П

Блок питания СКЗ-П предназначен для работы в составе комплекса АВУС – СКЗ и питания блоков комплекса нестабилизированным напряжением постоянного тока 24 В. Электропитание блока осуществляется от однофазной сети переменного тока напряжением 220 В, частотой 50 Гц. Мощность, потребляемая блоком от однофазной сети переменного тока не более 32 Вт. Максимальное значение тока нагрузки 1,3 А. Блок обеспечивает защиту от короткого замыкания и перегрузки по току входных и выходных цепей питания. При подключении к системе датчиков, устанавливаемых во взрывоопасной зоне, их питание осуществляется от блоков питания напряжением постоянного тока, оснащенных искрогасящими барьерами.

Рекомендации к установке – после каждого 8-го датчика устанавливать в цепь питания блок СКЗ-П.

Габаритные размеры блока питания: 204х105х63 мм.

Масса блока питания СКЗ-П-10: 1,01 кг

       В составе системы контроля загазованности АВУС-СКЗ возможно использование нескольких вариантов датчиков.

        Датчики АВУС-ДГ

Измеряемые газы: метан (СН4), оксид углерода (СО).

Способ забора пробы – диффузионный.

Маркировка взрывозащиты – 1ExibIIАT4X.

Степень пылевлагозащиты – IP54.

Питание – 24 В.

Потребляемая мощность – 0,6 Вт.

Диапазон рабочих температур – от -40°С до 50°С (на метан), от 0°С до 50°С (на оксид углерода).

Относительная влажность – 35-95 %.

Индикация – световая и звуковая.

Предел допускаемой относительной погрешности не более: 25%

Материал корпуса – пластик.

Выходные сигналы – RS-485.

Время срабатывания сигнализации – 120 с (на СН4), 45 с (на СО).

Габаритные размеры – 115х65х40  мм.

Масса – 0,4 кг.

Срок службы – 10 лет (датчик), 3 года (сенсор).

Гарантийный срок – 1 год.

Межповерочный интервал – 1 год.

        Датчики Сенсон-СВ-5023 в металлическом корпусе

Измеряемые газы: метан (СН4), угарный газ (СО), оксид азота (NO), диоксид азота (NO2), аммиак (NН3), этанол (С2Н5ОН), углеводороды (CxHy), водород (Н2), углекислый газ (СО2), кислород (О2), метанол (СН3ОН), пропан (С3Н8), диоксид серы (SО2), сероводород (Н2S), формальдегид (Н2СО), хлороводород (НСl), хлор (Сl2).

Способ отбора пробы: диффузионный.

Маркировка взрывозащиты: 1ExiaIIСT4GbХ.

Степень пылевлагозащиты: IP66.

Питание: 24 В.

Потребляемая мощность, не более: 2,5 Вт.

Диапазон рабочих температур: от -40°С до 50°С.

Индикация: цифровая, световая, звуковая.

Выходные сигналы: токовый выход 4-20 мА, 3 мини-реле (порог1, порог2, неисправность), RS-485.

Габаритные размеры: 155х130х60 мм.

Масса: 0,75 кг.

        Датчики Сенсон-СД-7031 в металлическом корпусе

Измеряемые газы: метан (СН4), угарный газ (СО), оксид азота (NO), диоксид азота (NO2), аммиак (NН3), этанол (С2Н5ОН), углеводороды (CxHy), водород (Н2), углекислый газ (СО2), кислород (О2), метанол (СН3ОН), пропан (С3Н8), диоксид серы (SО2), сероводород (Н2S), формальдегид (Н2СО), хлороводород (НСl), хлор (Сl2).

Способ забора пробы – диффузионный.

Маркировка взрывозащиты – ExiaIIСT4GbХ.

Степень пылевлагозащиты – IP66.

Питание – 24 В.

Потребляемая мощность – до 1,3 Вт.

Диапазон рабочих температур – от -60 до 50°С.

Относительная влажность – 35-95 %.

Индикация – отсутствует.

Материал корпуса – нержавеющая сталь.

Выходные сигналы – токовый выход 4-20 мА, RS-485 Modbus RTU.

Габаритные размеры – 50х50х170 мм.

Масса – 0,8 кг.

Срок службы – 10 лет (датчик), 3 года (сенсор).

Гарантийный срок – 1 год.

Межповерочный интервал – 1 год.

Поставляется в комплекте с кабелем длиной 1,8 м с многожильными медными проводами сечением 0,35 мм2 (кабель герметично впаян в цилиндр датчика) и кронштейном. Он предназначен для подключения к коммутационному устройству (распределительной коробке). С помощью коммутационного устройства датчик соединяют с источником питания и внешними устройствами контроля по каналу 4-20 мА с помощью кабеля сечением 0,35 до 2,5 мм2, с внешними исполнительными и сетевыми устройствами – кабелем сечением от 0,35 до 1,5 мм2.

Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2.

При параллельном подключении группы приборов по каналу RS-485 (соединение в шлейф) рекомендуем использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 – для электропитания приборов, и экранированную витую пару – для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например, КУВ 6×0,35-100.

По дополнительному заказу к выносному датчику Сенсон-СД-7031 поставляется кронштейн для крепления в вентиляционный канал КВК-7031.

Газоанализаторы Сенсон-СД-7031 успешно применяются в шахтах и на буровых и при этом комплектуются сменными воздушными фильтрами.

        Датчики Сенсон-СД-7032 в пластиковом корпусе

Измеряемые газы: метан (СН4), угарный газ (СО), оксид азота (NO), диоксид азота (NO2), аммиак (NН3), этанол (С2Н5ОН), углеводороды (CxHy), водород (Н2), углекислый газ (СО2), кислород (О2), метанол (СН3ОН), пропан (С3Н8), диоксид серы (SО2), сероводород (Н2S), формальдегид (Н2СО), хлороводород (НСl), хлор (Сl2).

Способ забора пробы – диффузионный.

Маркировка взрывозащиты – ExiaIIСT4GbХ.

Степень пылевлагозащиты – IP66.

Питание – 24 В.

Потребляемая мощность – до 1,3 Вт.

Диапазон рабочих температур – от -30 до 50°С.

Относительная влажность – 35-95 %.

Индикация – отсутствует.

Материал корпуса – нержавеющая сталь.

Выходные сигналы – токовый выход 4-20 мА, RS-485.

Габаритные размеры -115х136х55 мм.

Масса – 0,35 кг.

Срок службы – 10 лет (датчик), 3 года (сенсор).

Гарантийный срок – 1 год.

Межповерочный интервал – 1 год.

        Датчики Сенсон-СД-7033 в металлическом корпусе

Измеряемые газы: метан (СН4), угарный газ (СО), оксид азота (NO), диоксид азота (NO2), аммиак (NН3), этанол (С2Н5ОН), углеводороды (CxHy), водород (Н2), углекислый газ (СО2), кислород (О2), метанол (СН3ОН), пропан (С3Н8), диоксид серы (SО2), сероводород (Н2S), формальдегид (Н2СО), хлороводород (НСl), хлор (Сl2).

Способ забора пробы – диффузионный.

Маркировка взрывозащиты – ExiaIIСT4GbХ.

Степень пылевлагозащиты – IP66.

Питание – 24 В.

Потребляемая мощность – до 1,3 Вт.

Диапазон рабочих температур – от -40 до 50°С.

Относительная влажность – 35-95 %.

Индикация – отсутствует.

Материал корпуса – нержавеющая сталь.

Выходные сигналы – токовый выход 4-20 мА, RS-485.

Габаритные размеры -155х130х60 мм.

Масса – 0,75 кг.

Срок службы – 10 лет (датчик), 3 года (сенсор).

Гарантийный срок – 1 год.

Межповерочный интервал – 1 год.

        Датчики ОКА-И23 исполнение “АВ”

Измеряемые газы: кислород (О2), оксид углерода (CO) в мг/м3, сероводород (H2S), диоксид серы (SO2), хлор (Cl2), хлороводород (HCl), фтористый водород (HF), аммиак (NH3), диоксид азота (NO2), диоксид углерода (CO2), горючие газы (с градуировкой по выбору потребителя: по водороду Н2, или оксиду углерода СО в % об., или по метану СН4 в % об., или по пропану С3Н8, или по гексану С6Н14 – при контроле паров бензина) или сумма горючих газов, приведенной к метану CH4 (или пропану C3H8, гексану C6H14, водороду H2, оксиду углерода CO).

Способ забора пробы – диффузионный.

Маркировка взрывозащиты – не предусмотрена

Степень пылевлагозащиты – IP54 или IP65.

Питание – от 9 В до 30 В (номанильное 24 В).

Потребляемая мощность – не более 2 ВА.

Диапазон рабочих температур – от -40 до 50°С.

Относительная влажность – до 95% (при 30°С).

Индикация – световая, звуковая.

Материал корпуса – пластик.

Выходные сигналы – RS-485 ( по умолчанию).

Габаритные размеры – 74х74х150 мм.

Масса – 0,2 кг.

Срок службы – не менее 10 лет

Гарантийный срок – 1 год.

Межповерочный интервал – 1 год.

Тип подключения – через гермоввод.

Наименование

1. Блок контроля СКЗ-БК

1.1 Блок СКЗ-БК-000 ПИЖМ.468266.001-02 или СКЗ-БК-100 ПИЖМ.468266.001 – 1 шт.
1.2 Устройство СКЗ-Т (оконечное устройство шлейфа) ПИЖМ.468352.002 – 2 шт.
1.3 Розетка кабельная Series 680, ответная часть релейного разъема (в упаковке) – 3 шт.
1.4 Вилка кабельная – шт. (тип и количество определяется при заказе)
1.5 Вставка плавкая ВПТ6-7 (1А/250В) – 2 шт.
1.6 Вставка плавкая ВПТ6-5 (0,5А/250В) – 2 шт.
1.7 Комплект крепёжных пластин MF-001 – 1 шт.
1.8 Паспорт ПИЖМ.468266.001 ПС – 1 шт.,
1.9 Руководство по эксплуатации ПИЖМ.468266.001 РЭ – 1 шт.,
1.10 Упаковка – 1 шт.

2. Блок реле СКЗ-БР

2.1 Блок реле СКЗ-БР локальный (СКЗ-БР-10-Л) или глобальный (СКЗ-БР-10-Г) – 1 шт.
2.2 Комплект крепежных пластин MF-001; Gainta Industries Ltd – 1 шт.
2.3 Джампер MJ-0-6 “ZHNO” – 5 шт.
2.4 Розетка BL 3,5/4/180; Wiedmuller – 1 шт.
2.5 Разъем BL 5,08/6; Wiedmuller – 4 шт.
2.6 Руководство по эксплуатации – 1 экз.

3. Блок питания СКЗ-П

3.1 Блок питания СКЗ-П – 1 шт.
3.2 Вставка плавкая ВПТ6-5 (0,5А, 250 В) – 2 шт.
3.3 Комплект крепежных пластин MF-001; Gainta – 1шт.
3.4 Руководство по эксплуатации – 1 экз.

система АВУС-СКЗ с датчиками АВУС-ДГ

датчики АВУС-ДГ

датчики ОКА-И23 исп. “АВ”

датчики Сенсон-СВ-5023

датчики Сенсон-СД-7031

датчики Сенсон-СД-7032, -7033

блок контроля СКЗ-БК

блок реле СКЗ-БР

блок питания СКЗ-П
