Блок контроля СКЗ-БК для АВУС-СКЗ

Артикул: 23010

35 940,00 руб37 704,00 руб

Очистить

Документация:

Руководство по эксплуатации на блок СКЗ-БК


Блок контроля СКЗ-БК ПИЖМ.468266.001(-02) предназначена для автоматического контроля загазованности окружающей среды,  прием, хранения и отображения информации о состоянии датчиков-сигнализаторов, оповещения персонала о превышении заданных пороговых значений, автоматического управления исполнительными устройствами по заданному алгоритму.

Область применения – на крупных промышленных и жилых объектах, на протяженных и рассредоточенных объектах химической, металлургической, фармацевтической и пищевой промышленности, топливно-энергетического комплекса, коммунального и транспортного хозяйства.

Входит в состав системы контроля уровня загазованности АВУС-СКЗ.

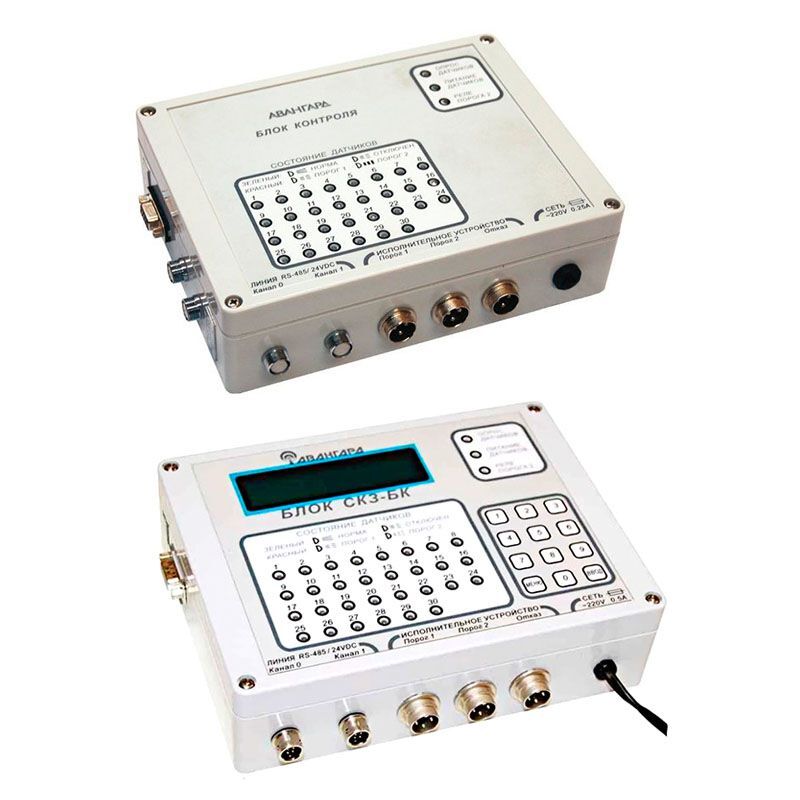

Исполнения блок контроля СКЗ-БК:

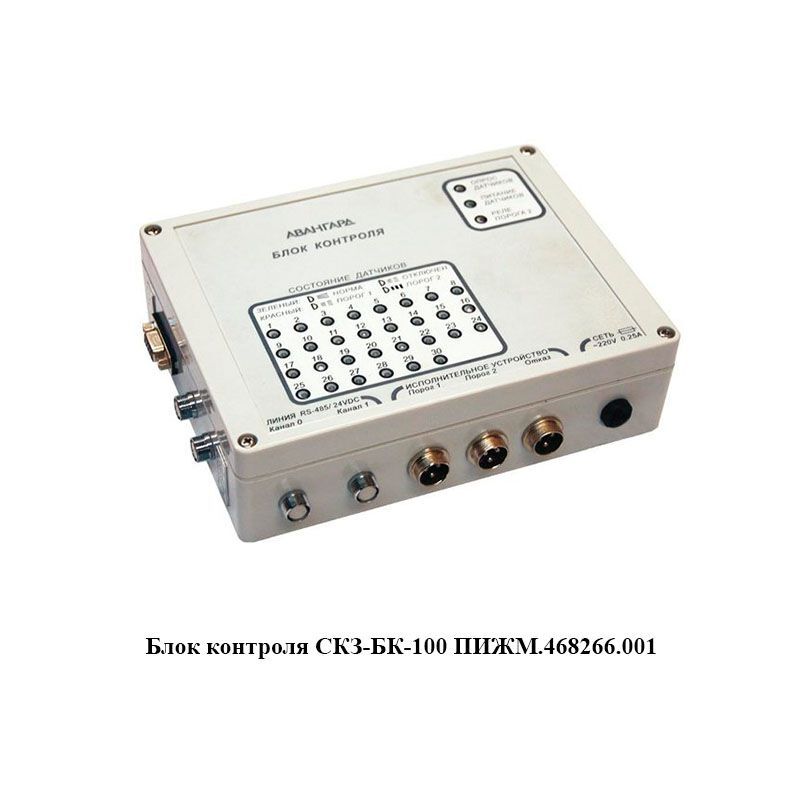

– Блок контроля СКЗ-БК-100 ПИЖМ.468266.001: с выходом на ПК по RS-485, без цифрового дисплея и клавиатуры, с 30 встроенными светодиодами. Предназначен для работы под управлением ПЭВМ с установленным специальным программным обеспечением.

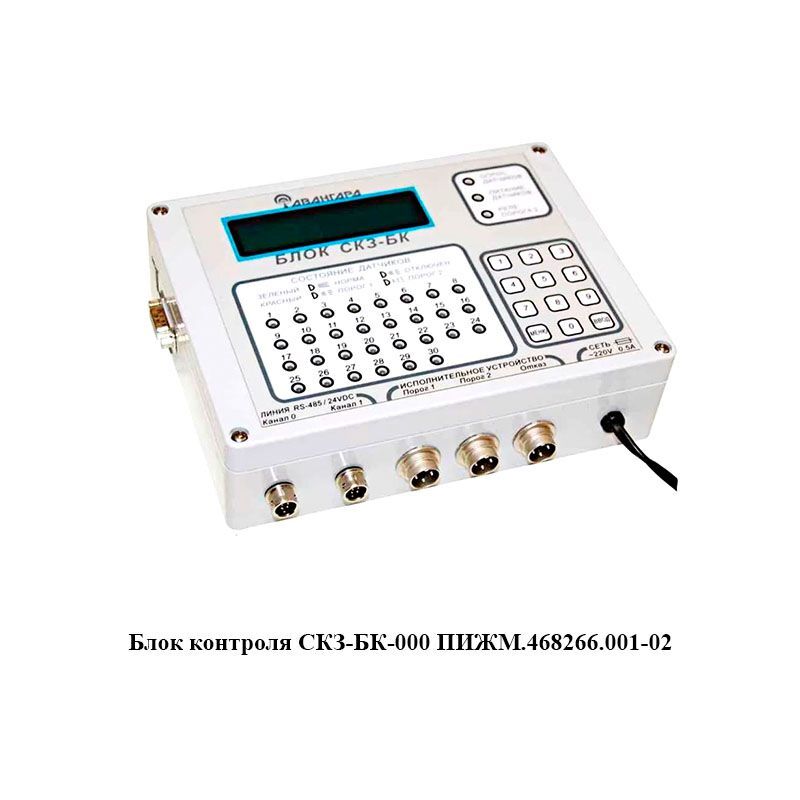

– Блок контроля СКЗ-БК-000 ПИЖМ.468266.001-02: со встроенным цифровым дисплеем и клавиатурой, без выхода на ПК, с 30 встроенными светодиодами. Клавиатура и буквенно-цифровой дисплей позволяют оператору управлять работой системы.

Количество подключаемых газосигнализаторов: от 1 до 30
Максимальное количество датчиков в системе: от 1 до 3600
Сигнализация: световая, звуковая, цифровая (для СКЗ-БК-000)
Выходные сигналы: реле типа “сухой контакт”, RS-232, RS-485 (для СКЗ-БК-100)
Напряжение электропитания: 220В
Гарантийный срок: 12 мес.
Межповерочный интервал: 12 мес.

Характеристики Значения
Количество подключаемых сигнализаторов от 1 до 30
Максимальное количество подключаемых Блоков реле СКЗ-БР 4
Количество каналов RS-485 для подключения внешних устройств 2
Максимальная длина линии связи между блоком контроля и ПК, концентратором (канал RS-485 верхнего уровня) 1000 м
Максимальная длина линии связи между боком контроля и датчиками (канал RS-485 нижнего уровня) 1500 м
Скорость передачи по каналу RS-485 нижнего уровня (связь с датчиками), бит/с 9600
Скорость передачи по каналу RS-485 верхнего уровня (связь с ПК), бит/с 38400
Скорость передачи по каналу RS-232 (ПО консоль блока контроля), бит/с 115200
Напряжение питания 175-264 В
Протокол связи по интерфейсу RS-485 СКЗ или MODBUS
Связь по интерфейсу RS-485 двухпроводная схема витой парой проводников
Габаритные размеры 244х160х59 мм
Масса: 1,46 кг
Рабочий диапазон температур от 0°С до +50°С
Относительная влажность воздуха при +30°С 93%
Атмосферное давление 84 – 106,7 кПа
  • Блок СКЗ-БК ПИЖМ.468266.001(-02)
  • ПИЖМ.468266.001
  • Устройство СКЗ-Т (оконечное устройство шлейфа)
  • ПИЖМ.468352.002 – 2 шт
  • Розетка кабельная Series 680, ответная часть релейного разъема (в упаковке) – 3 шт
  • Вилка кабельная
  • Вставка плавкая ВПТ6-7 (1А/250В) – 2 шт
  • Вставка плавкая ВПТ6-5 (0,5А/250В) – 2 шт
  • Комплект крепёжных пластин MF-001
  • Паспорт
  • Руководство по эксплуатации
