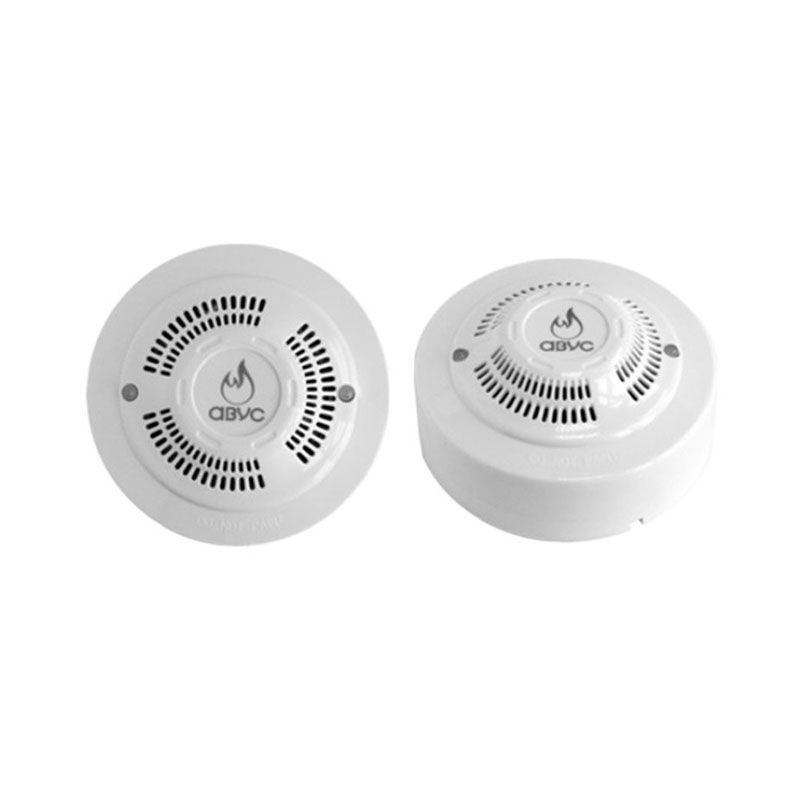

АВУС-КОМБИ стационарный одноканальный газосигнализатор

Артикул: 23013

от 2730,00 руб

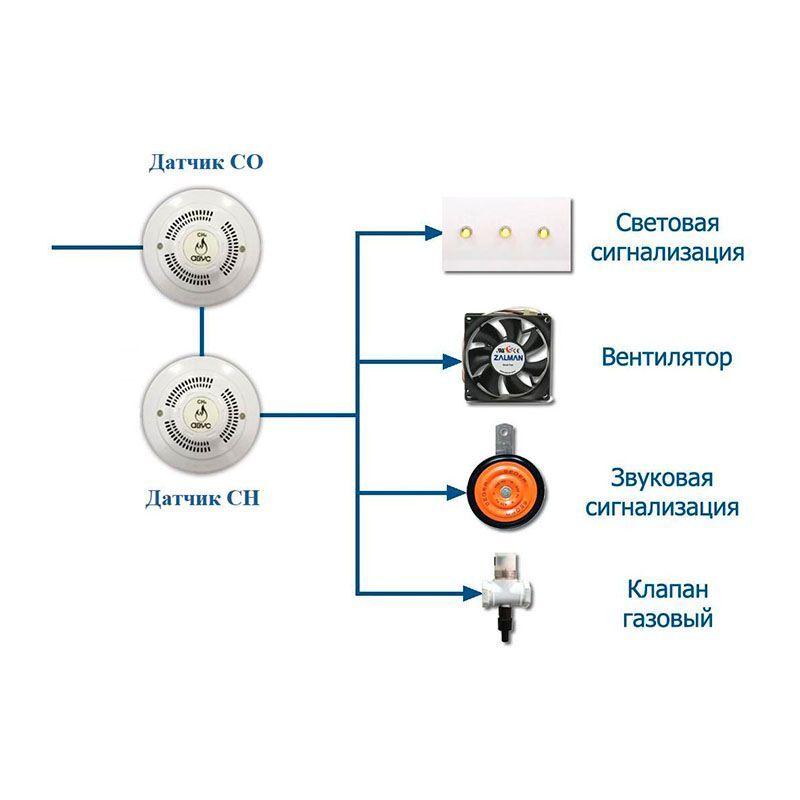

Газосигнализаторы АВУС-КОМБИ предназначены для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций метана (пропана) или массовой концентрации оксида углерода на уровне предельно допускаемых концентраций в воздухе, а также, в зависимости от модификации, выдачи сигнала на включение выходного реле, либо сигнала на закрытие запорного газового клапана.

Газосигнализатор АВУС-КОМБИ относится к стационарным устройствам непрерывного действия со световой и звуковой сигнализацией с двумя порогами срабатывания с конвекционной подачей контролируемой среды.

Приборы АВУС-КОМБИ могут работать самостоятельно как сигнализатор, так и совместно с системой мониторинга окружающей среды АВУС-КОМБИ. АВУС-КОМБИ может использоваться в невзрывоопасных зонах согласно требованиям ПУЭ и другим директивным документам, регламентирующим применение оборудования в невзрывоопасных зонах.

Область применения: газосигнализатор АВУС-КОМБИ предназначен для контроля параметров рабочей зоны жилых, административных, общественных, производственных помещений, гаражей,  автостоянок (паркинги), котельных и других объектов газопользования.

Характеристики АВУС-КОМБИ Значения
Пределы допускаемой абсолютной  погрешности срабатывания в диапазоне температур:

– СН4, С3Н8,



– СО



±2,5% НКПР (от +15до+25°С; 30%-70% отн. вл.)

± 4% НКПР (от -10 до +15°С; от +25 до +40°С)

± 5 мг/м3 для первого порога срабатывания

± 20 мг/м3 для второго порога срабатывания

Тип сенсора:

– СН4, С3Н8

– СО



полупроводниковый или термокаталитический

полупроводниковый или электрохимический

Сигнализация светодиодная, звуковая
Время срабатывания сигнализации, не более:

– АВУС-КОМБИ-СН4, АВУС-КОМБИ-С3Н8

– АВУС-КОМБИ-СО



30 с

150 с

Время прогрева газосигнализатора АВУС-КОМБИ, не более 60 мин
Питание газосигнализатора 12 В ± 10 % или 220 В от блока питания
Потребляемая электрическая мощность, не более 2 Вт
Уровень звукового давления при срабатывания звуковой сигнализации не менее 85 дБ на расстоянии 1 м
Нагрузочная способность встроенного реле для подключения внешних исполнительных устройств 250 В, 0,5 А (“сухие” контакты реле срабатывают только по 2-му порогу сигнализации)
Масса АВУС-КОМБИ, не более 0,25 кг
Габаритные размеры, не более: диаметр – 100 мм, высота – 50 мм
Полный средний срок службы, не менее 5 лет
Средняя наработка на отказ АВУС-КОМБИ, не менее 20000 ч
Степень защиты от пыли и влаги IP30
Гарантийный срок эксплуатации газосигнализатора 12 мес., со дня приобретения, но не более 18 мес. с даты изготовления
Условия эксплуатации газосигнализатора АВУС-КОМБИ
Температура окружающей среды от -10 °С до 40°С
Атмосферное давление 630 – 800 мм рт.ст. ( 84 – 106,7 кПа )
Относительная влажность от 30% до 98%





Варианты модификаций газосигнализатора АВУС-КОМБИ

Наименование Обозначение Наличие исполнительного устройства Наличие интерфейса
Импульсный выход на клапан*
Реле** RS-485 ШС***
Газосигнализатор АВУС КОМБИ-СН4 ПИЖМ.425431.026 +
ПИЖМ.425431.026-01 +
ПИЖМ.425431.026-02 + +
ПИЖМ.425431.026-03 + +

ПИЖМ.425431.026-04

сняты с производства
ПИЖМ.425431.026-05
ПИЖМ.425431.026-06 + +
Газосигнализатор АВУС-КОМБИ-С3Н8 ПИЖМ.425431.027 +
ПИЖМ.425431.027-01 +
ПИЖМ.425431.027-02 + +
ПИЖМ.425431.027-03 + +
ПИЖМ.425431.027-04 сняты с производства
ПИЖМ.425431.027-05
ПИЖМ.425431.027-06 + +
Газосигнализатор АВУС-КОМБИ-СО ПИЖМ.425431.028 +
ПИЖМ.425431.028-01 +
ПИЖМ.425431.028-02 + +
ПИЖМ.425431.028-03 + +
ПИЖМ.425431.028-04 сняты с производства
ПИЖМ.425431.028-05
ПИЖМ.425431.028-06

Примечание:

* – Импульсный выход на клапан – возможность подключения электромагнитного газозапорного клапана с импульсным управлением.

** – Реле – наличие встроенного реле для подключения внешнего исполнительного устройства.

*** – ШС – резистивный выход на шлейф сигнализации ВОРС «Стрелец».

Пороги срабатывания сигнализации газосигнализатора АВУС-КОМБИ

Исполнение газосигнализатора АВУС-КОМБИ Определяемый компонент Обозначение порога срабатывания сигнализации Номинальное значение порога срабатывания сигнализации Прерывистый звуковой сигнал Непрерывный звуковой сигнал

“Сухие” контакты реле (при наличии реле)

Импульсный сигнал на клапан (при наличии импульсного выхода)
АВУС-КОМБИ-СН4 СН4 Порог 1 7 % НКПР (0,31 % об.д.) +
Порог 2 15 % НКПР (0,66 % об.д.) + + +
АВУС-КОМБИ-С3Н8 С3Н8 Порог 1 7 % НКПР (0,12 % об.д.) +
Порог 2 15 % НКПР (0,26 % об.д.) + + +
АВУС-КОМБИ-СО СО Порог 1 20 мг/м3 +
Порог 2 100 мг/м3 + + +

Комплект поставки газосигнализатора АВУС-КОМБИ

Наименование
1. Газосигнализатор АВУС-КОМБИ
2. Cетевой адаптер БПС1 12-0,4
3. Руководство по эксплуатации ПИЖМ.425431.026 РЭ (оно же является и паспортом прибора)
4. Упаковка (23х16х6 см) – 1 комп.
5. Методика поверки МП-242-0889-2009 (по требованию заказчика)
Дополнительно, по спец. заказу поставляются:
6. Коробка PE120015 (IP54) для наружного монтажа газосигнализатора АВУС-КОМБИ

Коробка к поверхности крепится саморезами, изнутри.

Подводятся провода, на основание корпуса подключается модуль газосигнализатора.

Комутируются провода к контактам основания газосигнализатора, закрывается крышка коробки.

Габаритные размеры, мм Вес, кг
Тип Диаметр отверстия Соединение ISO228/1 А В
DN 15M 15 G 1/2 67 106 0,36
DN 20M 20 G 3/4 71 107 0,40
DN 25M 25 G 1 72 110 0,50
DN 32M 32 G 1 1/4 73 117 0,60

Скачать руководство по эксплуатации
