UNIKA (Уника) Belt система загазованности

Артикул: 95007

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на UNIKA B20-UN4A
Схема подключения


Блоки управления (БУС) UNIKA предназначены для измерения довзрывоопасных концентраций горючих газов и концентраций отравляющих веществ в воздухе, а также сигнализации о превышении установленных пороговых значений концентраций.

Блоки управления представляют собой многоблочные, многоканальные, автоматические приборы непрерывного действия с диффузным отбором пробы. Сигнализаторы состоят из блока управления и датчиков.

Блок управления предназначен для выдачи световой и звуковой сигнализации при превышении сигнала от датчиков установленных пороговых значений, сигнализации о сбоях датчиков и окончании их срока службы. Состояние сигнализации: воздух-предтревога-тревога.

Характеристики UNIKA (Belt) Значения
Максимальное количество датчиков в системе UNIKA:
– блок управления UNIKA B20-UN2A 2
– блок управления UNIKA B20-UN4A 4
Напряжение питание UNIKA 100 – 240 В
Потребляемая мощность, ВА, не более 10
Резервная батарея:
– блок управления UNIKA B20-UN2A
– блок управления UNIKA B20-UN4A
12В / 2А/ч
12В / 7А
Питание внешних устройств встроенный источник питания 13,8 В
с защитой от перегрузки и короткого замыкания
Индикация световая (превышения диапазона измерений, предтревога, тревога, ошибка)
звуковая 85 дБ
Параметры входного сигнала UNIKA количество зон 2 или 4
(воздух-4мА, предтревога-12мА, тревога-20мА)
Выходные сигналы 4 электромагнитных реле 250Vac 10A(NO-C-NC)
Условия эксплуатации основных блоков системы контроля загазованности UNIKA (Belt)
Температура окружающей среды:
блок управления UNIKA
датчики FLY
датчики WPD на угарный газ с питанием 12/24В
датчики WPD (остальные модиф.)
от -5°С до +50°С
от -15°С до +50°С
от -5°С до +40°С
от -10°С до +40°С
Относительная влажность:
блок управления UNIKA, датчики FLY,
датчики WPD
от 5 до 95%
до 90% (при 25°С)

Состав системы контроля загазованности UNIKA (УНИКА) Belt

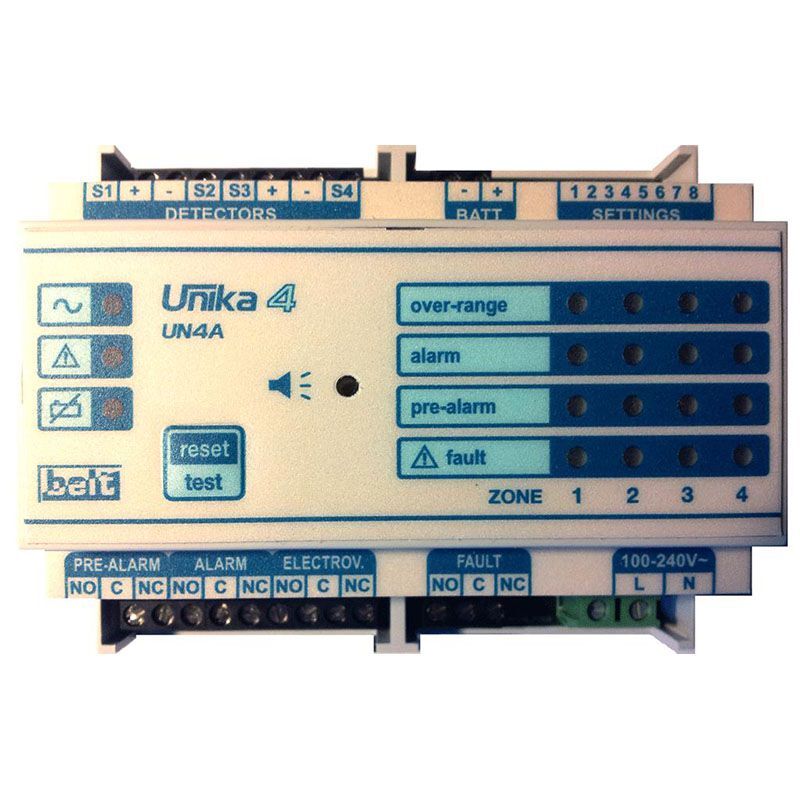

Блок управления UNIKA (Belt)

Блок управления UNIKA предназначен для выдачи световой и звуковой сигнализации при превышении сигнала от датчиков установленных пороговых значений, сигнализации о сбоях датчиков и окончании их срока службы.
Состояние сигнализации: воздух-предтревога-тревога.
Модификации блоков управления UNIKA:
UNIKA B20-UN2A – для двух датчиков;

UNIKA B20-UN4A – для четырех датчиков.
Для подключения внешних исполнительных устройств (электромагнитные клапаны, звуковая и световая сигнализация и т.д.) в блоке управления имеются 4 встроенных электромагнитных реле.
С помощью DIP – переключателей, в блоке имеется возможность программирования логики срабатывания реле.

Индикация: световая (превышения диапазона измерений, предтревога, тревога, ошибка), звуковая.
Степень пылевлагозащиты: IP20.
Габаритные размеры блока управления: 105х90х58 мм.
Масса блока управления: 0,260 кг.

В составе системы контроля загазованности UNIKA возможно использование нескольких вариантов датчиков:

Датчики FLY (Belt)
Измеряемые газы: метан (СН4), сжиженный нефтяной газ (LPG).

Способ забора пробы – диффузионный.
Степень пылевлагозащиты – IP55.
Взрывозащита – не предусмотрена.
Питание – 10-30 В.
Потребляемый ток – 95 мА при 10 В.
Диапазон рабочих температур – от -15°С до 50°С.
Индикация – отсутствует.
Материал корпуса – пластик.
Выходные сигналы – токовый выход на блок управления
Габаритные размеры – 96х96х59  мм.
Масса – 0,153 кг.
Срок службы – 12 лет (датчик), 5 лет (сенсор).
Гарантийный срок эксплуатации – 2 года.
Межповерочный интервал – 1 год.

Датчики WPD (Belt)
Измеряемые газы: метан (СН4), сжиженный нефтяной газ (LPG), водород (H2), пары бензина, угарный газ (CO).
Способ забора пробы – диффузионный
Степень пылевлагозащиты – IP55.
Взрывозащита – не предусмотрена.
Питание:
– 12 или 24 В (датчики на CH4, LPG, H2, пары бензина)
– 10 – 30 В (датчики на CO).
Потребляемый ток:
– 77 мА при 12 В, 60 мА при 24 В (для горючих газов);
– 10 мА при 10 В, 45 мА при 30 В (для угарного газа).
Диапазон рабочих температур:
– от -10°С до 40°С (датчики на CH4, LPG, H2, пары бензина)
– от -5°С до 40°С (датчики на CO),
Относительная влажность – до 90 %.
Индикация – световая (питание, ошибка, тревога, окончание срока службы сенсора), звуковая.
Материал корпуса – пластик.
Выходные сигналы:
– датчики на CH4, LPG, H2, пары бензина: токовый выход на блок управления, 1 электромагнитное реле (только для модиф. BR)
– датчики на CO: токовый выход на блок управления и 2 реле
Габаритные размеры – 96х96х59 мм.
Масса – 0,19 кг.
Срок службы – 12 лет (датчик), 5 лет (сенсор).
Гарантийный срок эксплуатации – 2 года.
Межповерочный интервал – 1 год.
