ГасГард (GasGard XL) комплект контроля загазованности

Цена по запросу

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на GasGard XL

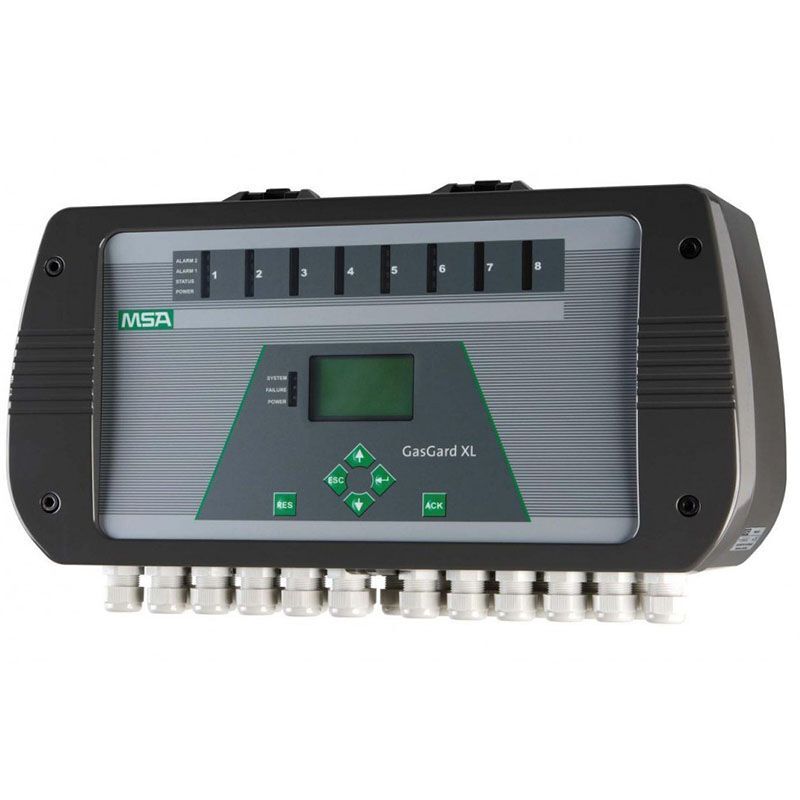

ГасГард (GasGard) XL – это новый многоканальный настенный контроллер для подключения до 8 датчиков взрывоопасных (EX), токсичных (TOX) газов и/или концентрации кислорода (OX). Благодаря присущей ему гибкости и простоте в эксплуатации, обеспечивает защиту здоровья и безопасность в потенциально опасных условиях в различных промышленных и коммунальных приложениях.

Область применения системы ГасГард – обеспечение промышленной безопасности в производственных помещениях и на открытых площадках предприятий различных отраслей промышленности, в том числе, на взрывоопасных объектах.

Контроллер GasGard XL обеспечивает надежность и имеет компактный прочный корпус, изготовленный из огнестойкого пластика ABS. Большой, четкий, ЖК графический дисплей с меню управления на нескольких языках отображает, в реальном времени, информацию о концентрациях измеряемых газов и обнаружении аварийных состояний, обеспечивая индикацию состояния всей системы при помощи индивидуальных светодиодов и реле на каждый измерительный канал и встроенного устройства звуковой сигнализации.

Система контроля GasGard XL обеспечивает питание для датчиков, обработку сигнала и индикацию измеренных концентраций газа, срабатывание устройств аварийной сигнализации при достижении пороговых значений концентраций измеряемых газов и диагностического самоконтроля.

Контроллер позволяет подключать до 8 активных или пассивных датчиков.

Контроллер GasGard XL имеет двухуровневую систему аварийной сигнализации и может работать как с датчиками горючих, токсичных газов и кислорода с диффузионным отбором пробы (с выходом 4–20 мА), так и с термокаталитическими датчиками горючих газов с принудительным отбором пробы.

Установка блока контроля ГасГард должна производиться вне потенциально взрывоопасной зоны, в месте, не подверженном воздействию агрессивных газов.

Характеристики Значения
Типы подключаемых датчиков MSA Термокаталитические пассивные
датчики: Серия 47K-ST, серия 47K-HT, серия 47K-PRP, D-7010
Активные датчики: DF-7010, PrimaX I, PrimaX P, PrimaX IR, ULTIMA MOS-5,
Серия ULTIMA XL/XT,серия ULTIMA X, серия FlameGard,
Стандартный активный датчик 4-20 мА
Индикация световая, звуковая, цифровая
Выходные сигналы GasGard XL RS-485, USB, Ethernet порт, “сухие” контакты реле
Источник питания 85 – 265 В переменного тока 50/60 Гц
18 – 32 В постоянного тока
Питание датчиков:

– пассивные датчики,

– активные датчики (4-20 мА)



постоянный ток 80 – 430 мА

18-32 В постоянного тока, ток до 500 мA (3-проводный режим подключения)

Тип подключения:

– пассивные датчики

– активные датчики



3-проводной

2- и 3- проводной

Клеммная плата подключение датчиков проводами с сечением жилы до 2,5 мм2
Входной сигнал 0 – 200 мВ постоянного тока, 4 – 20 мА
Пороги срабатывания сигналов тревоги:

– Порог 1 (предупреждение)
– Порог 2 (тревога)



настраиваемый от 5 до 100% диапазона измерений

настраиваемый от 5 до 100% диапазона измерений

Время отклика электронной схемы < 1 с до достижения 100% диапазона измерений
Уровень защиты от пыли и влаги IP56
Габаритные размеры контроллера, мм 515 x 277 x 129
Масса контроллера ГасГард, кг:

– без аккумулятора

– с аккумулятором



5,0
8,0

Материал корпуса огнестойкий прочный пластик ABS класса UL-94V-0
Аккумулятор автономного питания 2 батареи аккумуляторов 12 В постоянного тока/2,2 А-ч
Время работы от аккумуляторов 20 минут (для 8 каталитических датчиков)
Диапазон рабочих температур от -10°C до +50°C
Относительная влажность 90%, без конденсации
Давление 80–120 кПа
  • Контроллер GasGard XL (включая: корпус, источник питания 100 Вт, до 4-х каналов измерения, общие реле, без плат измерительных каналов) – арт. №10090372;
  • Контроллер GasGard XL (включая: корпус, источник питания 100 Вт, до 8-ми каналов измерения, общие реле, без плат измерительных каналов) – арт. №10083905;

За отдельную плату поставляются:

  • Плата расширения (для каналов 5–8) – арт. №10081676;
  • Плата выходных реле – арт. №10081677;
  • Плата измерительного канала (4–20 мА) – арт. №10081674
  • Плата измерительного канала (пассивные датчики, мВ) – арт. №10081675
  • Резервный аккумулятор (2,2 А/ч) с держателем и винтами – арт. № 10081772
  • Фильтр EMC (при работе с внешним источником постоянного тока 24 В) – арт. №10081680.
  • В состав БПС входят: блок питания, плата контроллера, плата расширения для датчиков (по заказу), плата измерительных каналов (до 4-х на плате контроллера и до 4-х на плате расширения), платы релейных выходов, аккумулятор резервного питания (по заказу), дисплейный модуль с блоком клавиатуры, модуль звуковой сигнализации. Блок контроллера обеспечивает электрическое питание, обработку и отображение измерительной информации до 8-ми первичных измерительных преобразователей (ПИП) в зависимости от количества установленных измерительных плат. Каждая плата измерительного канала имеет 4 светодиода: Порог 1 (Alarm 1), Порог 2 (Alarm 2), состояние (Status) и питание (Power).БПС обеспечивает:
    • отображение измерительной и служебной информации на жидкокристаллическом дисплее;
    • срабатывание реле «Тревога» (по двум настраиваемым уровням) и «Неисправность»;
    • световую и звуковую сигнализацию при срабатывании порогов;
    • связь с ПК через интерфейсы USB или RS-485 (протокол ModBus).

    БПС имеет общепромышленное исполнение и должен устанавливаться во взрывобезопасных зонах помещений и наружных установок.

    ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах во взрывозащищенном исполнении.

    ПИП, в зависимости от модели, обеспечивают:

    • выдачу измерительной и служебной информации на жидкокристаллический дисплей;
    • выдачу унифицированного выходного аналогового токового сигнала (4-20) мА;
    • выдачу цифрового сигнала по протоколу HART;
    • выдачу цифрового сигнала по интерфейсу RS-485, протокол ModBus;
    • срабатывание реле «Тревога» и «Неисправность».
