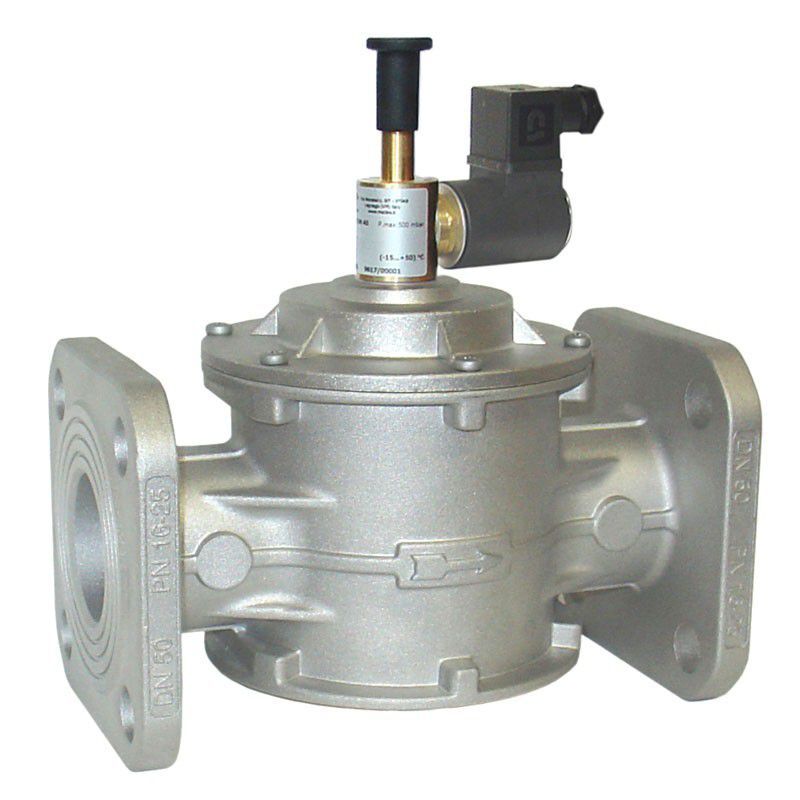

Фото 2 - M16/RM N.A. (Madas) клапан газовый электромагнитный нормально-открытый с ручным взводом.

M16/RM N.A. (Madas) клапан газовый электромагнитный нормально-открытый с ручным взводом

Артикул: 92011 Категории: Вспомогательное оборудование, Клапаны Метки: Madas, Минимальная цена

Цена по запросу

Документация:

Паспорт клапана M16_RMO_NA_M16_RM_NA

Клапаны газовые M16/RM N.A. (Madas) электромагнитные нормально-открытого типа с ручным взводом предназначены для установки в качестве запорного органа трубопроводных магистралей и газогорелочных устройств, работающих на природном газе, воздухе или сжиженном нефтяном газе с давлением до 0,05 МПа или до 0,6 МПа.

Клапаны газовые M16/RM NA (Madas) являются быстродействующими нормально-открытыми клапанами с ручным взводом в алюминиевом корпусе. Взвод клапана осуществляется вручную с помощью рычага при отключенном питании. При поступлении напряжения на катушку, клапан M16/RM NA (Madas) закрывается, при его отсутствии клапан остаётся открытым. Клапан M16/RM NA (Madas) является энергонезависимым.

Доступны так же версии для работы на биогазе, попутном нефтяном газе.

Клапан  пригоден для применения в помещениях зоны 2 согласно классификации взрывоопасных зон по ГОСТ Р 51330.9-99.

Клапан M16/RM NA (Madas) нельзя устанавливать в местах, в которых окружающая среда разрушающе действует на алюминий, сталь и каучук.

Характеристики Значения
Рабочая среда метан, сжиженный газ, воздух (сухие газы), азот, биогаз
Максимальное рабочее давление 0,05 Мпа или 0,6 МПа
Напряжение питания клапанов 12В пост. тока, 12В 50Гц, 24В пост. тока, 24В 50Гц, 230В 50-60 Гц
Материал изделия сплав алюминия
Степень пылевлагозащиты IP65
Максимальная поверхностная температура 70°С
Время закрытия клапана, не более, с 1
Соединение клапанов:

– DN20, DN25, DN32, DN40, DN50

– DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN300, DN350



резьбовое

фланцевое
Контакты DIN 43650 (СЭ11)
Класс изоляции F (155°)
Класс герметичности А
Монтажное положение вертикальное, горизонтальное
Класс медной проволоки Н (180°)
Гарантийный срок эксплуатации 24 мес.
Рабочий диапазон температур от  -40 до +60°С



Код
RM03 008
RM030000 008
RM04 008
RM040000 008
RM25 008
RM250000 008
RM05 008
RM050000 008
RM32 008
RM320000 008
RTA05 008
RM06 008
RM060000 008
RM40 008
RM400000 008
RM07 008
RM070000 008
RM50 008
RM500000 008
EX08 008
EX080000 008
EX09 008
EX090000 008
EX10 008
EX100000 008
EX11 008
EX110000 008
EX12 008
EX120000 008
EX13 008
EX130000 008
EX14 008
EX140000 008
EX15 008
EX150000 008
Диаметр (DN) Габариты, мм Масса, кг
Рмакс=0,05 МПа Рмакс=0,06 МПа
ширина высота ширина высота
резьбовые соединения
DN20 120 149 120 149 1,1
DN25 120 149 120 149 1,1
DN32 160 196 160 196 2,1
DN40 160 196 160 196 2,1
DN50 160 216 160 216 2,3
DN32 98 160 – – 0,8
DN40 98 160 – – 0,8
фланцевые соединения
DN25 192 174 192 174 3,8
DN32 230 245 230 245 3,5
DN40 230 245 230 245 3,5
DN50 230 245 230 245 3,5
DN65 290 328 290 328 6,5
DN80 310 335 310 335 6,9
DN100 350 360 350 360 11,8
DN125 480 445 480 445 25,9
DN150 480 460 480 460 27,7
DN200 600 540 600 540 61,5
DN300 737 730 737 730 103,0
DN350 980 810 980 810 255,0



Клапан M16/RMO N.A. DN15 – DN20 – DN25 (латунный корпус)



 Клапан состоит из:

1, рукоятка механизма возврата

2, алюминиевая шайба

3, арматура соленоида в сборе

4, соленоид

5, электрический коннектор

6 ,сердечник

7, затвор

8, уплотнительное кольцо



9, пружина запирающего механизма

10, нижний колпачок

11, уплотняющая прокладка

12, фильтрующий элемент (устанавливается по требованию)

13, корпус

14, кнопка ручного закрытия (только в модели M16/RMОС N.A.)

15, центральный шток





Соединение



Напряжение питания

 Код


P. макс. = 0,05 МПа



P. макс. = 0,6 МПа






DN 15







G ½’’

 12В пост. тока RO02 001 RO020000 001
12В / 50 Гц RO02 004 RO020000 004
24В пост. тока RO02 005 RO020000 005
24В / 50 Гц RO02 003 RO020000 003
230В / 50-60 Гц RO02 008 RO020000 008






DN 20







G ¾’’

 12В пост. тока RO03 001 RO040000 001
12В / 50 Гц RO03 004 RO040000 004
24В пост. тока RO03 005 RO030000 005
24В / 50 Гц RO03 003 RO030000 003
230В / 50-60 Гц RO03 008 RO030000 008






DN 25







G 1’’

 12В пост. тока RO04 001 RO040000 001
12В / 50 Гц RO04 004 RO040000 004
24В пост. тока RO04 005 RO040000 005
24В / 50 Гц RO04 003 RO040000 003
230В / 50-60 Гц RO04 008 RO040000 008





Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,05 МПа)



Клапан состоит из:

1, рукоятка механизма возврата                      2, электрический коннектор

3, соленоид                                                        4, верхнее  уплотнительное  кольцо

5, гайка                                                               6, корпус

7, затвор                                                             8, уплотняющая прокладка

9, винты крепления                                           10, пружина запирающего механизма

11, крышка                                                          12, алюминиевая шайба

13, латунный блок                                              14, уплотнительное кольцо
Клапан M16/RM N.A. DN32 (P.макс=0,05 МПа), код_RTA





 Клапан состоит из:

1, электрический коннектор

2, корпус

3, ручка механизма взвода

4, уплотняющая прокладка

5, соленоид





Соединение



Напряжение питания

 P. макс. = 0,05 МПа
Коды резьбовых соединений Коды фланцевых соединений






DN 20

 12 В пост. тока RM03 001 –
12 В / 50 Гц RM03 004 –
24 В пост. тока RM03 005 –
24 В / 50 Гц RM03 003 –
230 В / 50-60 Гц RM03 008 –






DN 25

 12 В пост. тока RM04 001 RM25 001
12 В / 50 Гц RM04 004 RM25 004
24 В пост. тока RM04 005 RM25 005
24 В / 50 Гц RM04 003 RM25 003
230 В / 50-60 Гц RM04 008 RM25 008






DN 32

 12 В пост. тока RM05 001 RM32 001
12 В / 50 Гц RM05 004 RM32 004
24 В пост. тока RM05 005 RM32 005
24 В / 50 Гц RM05 003 RM32 003
230 В / 50-60 Гц RM05 008 RM32 008






DN 32

 12 В пост. тока RTA05 001 –
12 В / 50 Гц RTA05 004 –
24 В пост. тока RTA05 005 –
24 В / 50 Гц RTA05 003 –
230 В / 50-60 Гц RTA05 008 –






DN 40

 12 В пост. тока RM06 001 RM40 001
12 В / 50 Гц RM06 004 RM40 004
24 В пост. тока RM06 005 RM40 005
24 В / 50 Гц RM06 003 RM40 003
230 В / 50-60 Гц RM06 008 RM40 008






DN 50

 12 В пост. тока RM07 001 RM50 001
12 В / 50 Гц RM07 004 RM50 004
24 В пост. тока RM07 005 RM50 005
24 В / 50 Гц RM07 003 RM50 003
230 В / 50-60 Гц RM07 008 RM50 008



Клапан M16/RM N.A. DN20 – DN25 – DN32 – DN40 – DN50 (P.макс=0,6 МПа)

                 Клапан состоит из:

1, стержень механизма возврата              2, уплотнительное  кольцо

3, корпус                                                      4, уплотняющая прокладка

5, верхнее уплотнительное кольцо           6, винты крепления

7, крышка                                                     8, латунный блок

9, электрический контакт                          10, электрическая обмотка

11, затвор





Соединение



Напряжение питания

 P. макс. = 0,6 МПа
Коды резьбовых соединений Коды фланцевых соединений




DN 20

 12 В пост. тока RM030000 001 –
12 В / 50 Гц RM030000 004 –
24 В пост. тока RM030000 005 –
24 В / 50 Гц RM030000 003 –
230 В / 50-60 Гц RM030000 008 –




DN 25

 12 В пост. тока RM040000 001 RM250000 001
12 В / 50 Гц RM040000 004 RM250000 004
24 В пост. тока RM040000 005 RM250000 005
24 В / 50 Гц RM040000 003 RM250000 003
230 В / 50-60 Гц RM040000 008 RM250000 008




DN 32

 12 В пост. тока RM050000 001 RM320000 001
12 В / 50 Гц RM050000 004 RM320000 004
24 В пост. тока RM050000 005 RM320000 005
24 В / 50 Гц RM050000 003 RM320000 003
230 В / 50-60 Гц RM050000 008 RM320000 008




DN 40

 12 В пост. тока RM060000 001 RM400000 001
12 В / 50 Гц RM060000 004 RM400000 004
24 В пост. тока RM060000 005 RM400000 005
24 В / 50 Гц RM060000 003 RM400000 003
230 В / 50-60 Гц RM060000 008 RM400000 008




DN 50

 12 В пост. тока RM070000 001 RM500000 001
12 В / 50 Гц RM070000 004 RM500000 004
24 В пост. тока RM070000 005 RM500000 005
24 В / 50 Гц RM070000 003 RM500000 003
230 В / 50-60 Гц RM070000 008 RM500000 008

Клапан M16/RM N.A. DN65 – DN80 – DN100

          Клапан состоит из:

1, рукоятка механизма возврата

2, электрический коннектор

3, соленоид

4, корпус

5, винты крепления

6, крышка





Соединение



Напряжение питания



P. макс. = 0,05 МПа



P. макс. = 0,6 МПа






DN 65

 12 В пост. тока EX08 001 EX080000 001
12 В / 50 Гц EX08 004 EX080000 004
24 В пост. тока EX08 005 EX080000 005
24 В / 50 Гц EX08 003 EX080000 003
230 В / 50-60 Гц EX08 008 EX080000 008






DN 80

 12 В пост. тока EX09 001 EX090000 001
12 В / 50 Гц EX09 004 EX090000 004
24 В пост. тока EX09 005 EX090000 005
24 В / 50 Гц EX09 003 EX090000 003
230 В / 50-60 Гц EX09 008 EX090000 008






DN 100

 12 В пост. тока EX10 001 EX100000 001
12 В / 50 Гц EX10 004 EX100000 004
24 В пост. тока EX10 005 EX100000 005
24 В / 50 Гц EX10 003 EX100000 003
230 В / 50-60 Гц EX10 008 EX100000 008

Клапан M16/RM N.A. DN125 – DN150 – DN200 – DN300 – DN350

          Клапан состоит из:

1, электрический коннектор

2, соленоид

3, рукоятка механизма возврата

4, защитный колпачок

5, корпус



Соединение Напряжение питания P. макс. = 0,05 МПа P. макс. = 0,6 МПа




DN 125

 12 В пост. тока EX11 001 EX110000 001
24 В пост. тока EX11 005 EX110000 005
24 В / 50 Гц EX11 003 EX110000 003
230 В / 50-60 Гц EX11 008 EX110000 008




DN 150

 12 В пост. тока EX12 001 EX120000 001
24 В пост. тока EX12 005 EX120000 005
24 В / 50 Гц EX12 003 EX120000 003
230 В / 50-60 Гц EX12 008 EX120000 008






DN 200

 12 В пост. тока EX13 001 EX130000 001
24 В пост. тока EX13 005 EX130000 005
24 В / 50 Гц EX13 003 EX130000 003
230 В / 50-60 Гц EX13 008 EX130000 008






DN 300

 12 В пост. тока EX15 001 EX150000 001
24 В пост. тока EX15 005 EX150000 005
24 В / 50 Гц EX15 003 EX150000 003
230 В / 50-60 Гц EX15 008 EX150000 008






DN 350

 12 В пост. тока EX16 001 EX160000 001
24 В пост. тока EX16 005 EX160000 005
24 В / 50 Гц EX16 003 EX160000 003
230 В / 50-60 Гц EX16 008 EX160000 008
