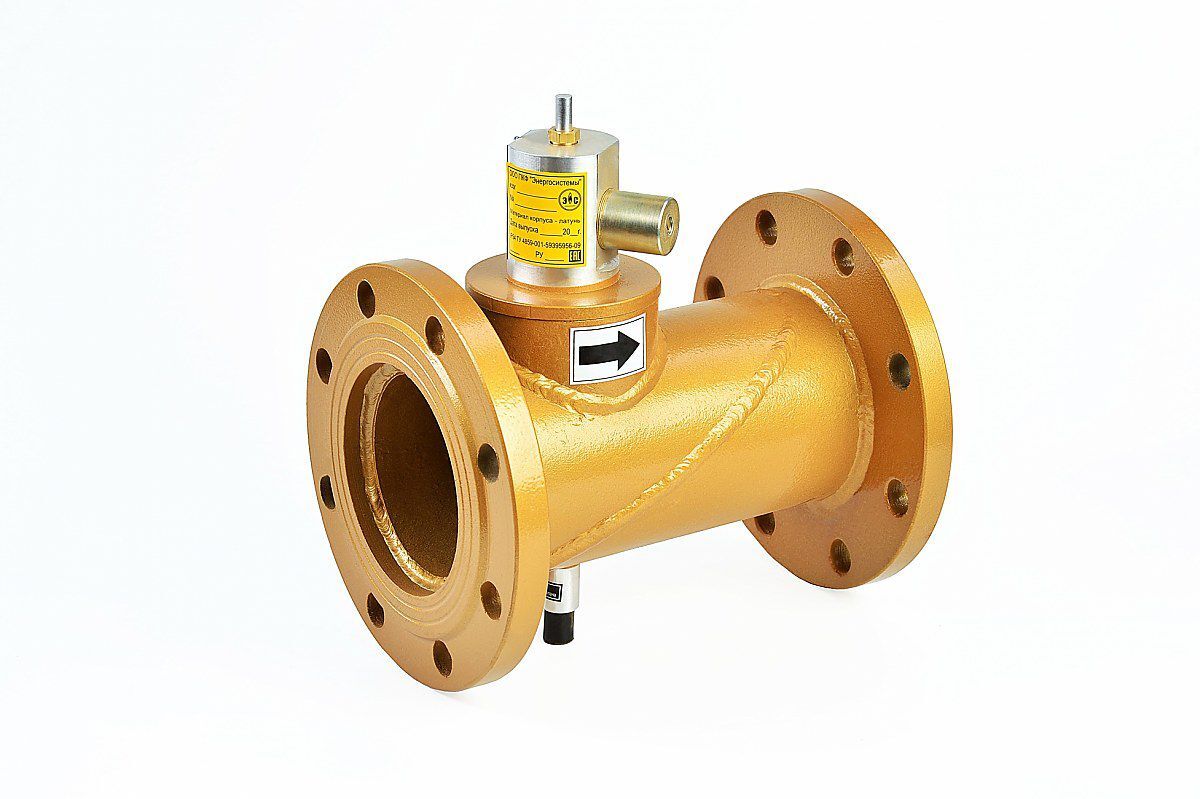

КЗЭГ (фланцевый) клапан газовый электромагнитный импульсный нормально-открытый с ручным взводом

Артикул: 92034

от 17363,00 руб

Клапан запорный электромагнитный газовый тип КЗЭГ фланцевый предназначен для перекрытия газовой магистрали и прекращения подачи газа к газоиспользующему оборудованию в случае аварии в помещении котельной. Предназначен для установки на газопроводах горючего газа.

Функции клапана КЗЭГ (фланц.):
– Надежное перекрытие газопровода в случае аварии;
– Выдача сигнала на управляющее оборудование о положении клапана по типу «открыт/закрыт».

Диапазон условного давления на клапане:
низкое давление НД – до 0,005 МПа (0,05 кгс/см2);
среднее давление СД – до 0,3 МПа (3 кгс/см2)

Амплитуда импульса управляющего сигнала на закрытие клапана, В: 30 – 50;
Класс герметичности затвора: А

На муфтовое соединение используется клапан КЗЭГ (муф.)
Используется в составе системы контроля загазованности СКЗ Кристалл.

КЗЭГ фланцевые клапаны запорные электромагнитные газовые

Характеристики клапана КЗЭГ (фланц.) Значения
Амплитуда импульса управляющего сигнала для закрытия клапана, В 30 – 50
Диапазон условного давления для клапанов, МПа (кг/см2):
НД – низкое давление
СД – среднее давление
до 0,005 МПа (0,05 кгс/см2)
до 0,3 МПа (3 кгс/см2)
Время срабатывания клапана КЗЭГ-НД, с, не более 1
Класс герметичности затвора А
Степень пылевлагозащиты КЗЭГ-НД IP54
Установочное положение на трубопроводе (с учетом направления подачи среды) горизонтальное
Взвод клапана КЗЭГ-НД ручной
Гарантийный срок эксплуатации клапанов, мес. 24



Марка клапана Условный проход, мм Габаритные размеры, мм Масса, кг Тип присоединения Корпус клапана
КЗЭГ-80НД (СД) 80 220х180х280 8,0 фланцевый сварной
КЗЭГ-100НД (СД) 100 270х195х300 10,0 фланцевый сварной
КЗЭГ-150НД (СД) 150 355х280х360 25,0 фланцевый сварной
