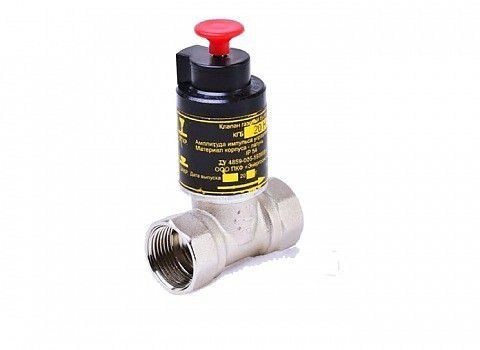

КГБ клапан газовый электромагнитный импульсный нормально-открытый с ручным взводом

Артикул: 92033

от 2269,00 руб

Газовые электромагнитные импульсные клапана КГБ с ручным взводом предназначены для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных установок с рабочей средой в виде природного газа или воздуха с давлением до 0,005 МПа.

Клапан газовый КГБ используется в составе бытовой системы контроля загазованности Кристалл-Мини. Также клапан КГБ может работать как автономное устройство.

Характеристики клапана КГБ Значения
Способ присоединения к трубопроводу муфтовый
Вид корпуса клапана КГБ литой
Амплитуда импульса управляющего сигнала для закрытия клапана, В 18 – 25
Сопротивление обмотки катушки электромагнита, Ом 16 ± 2
Диапазон условного давления для клапанов, МПа (кг/см2) 0,005 (0,05)
Время срабатывания клапана, с, не более 1
Испытательное давление для прокладочных и стыковых соединений клапана, МПа (кг/см2), не более 0,105 (1,05)
Класс герметичности затвора А
Степень пылевлагозащиты клапана КГБ IP54
Установочное положение на трубопроводе любое
Взвод клапана КГБ ручной
Условия эксплуатации клапанов КГБ нормально-открытых
Температура окружающей среды от  +1 до +40°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.)
Относительная влажность воздуха до 80% при температуре 25°С



Габаритные размеры и масса газовых клапанов КГБ

Тип клапана Диаметр (DN) Габаритные размеры, мм Масса, кг Сторительные размеры ДхШхВ, мм
КГБ-15Н 15 59х41х98 0,75 54х36х93
КГБ-20Н 20 67х41х102 0,8 76х36х97
КГБ-25Н 25 81х44х107 0,8 76х39х102
КГБ-32Н 32 81х55х120 1,2 76х50х115
КГБ-40Н 40 93х62х135 1,5 88х57х130
КГБ-50Н 50 102х74х142 2,0 97х69х137
