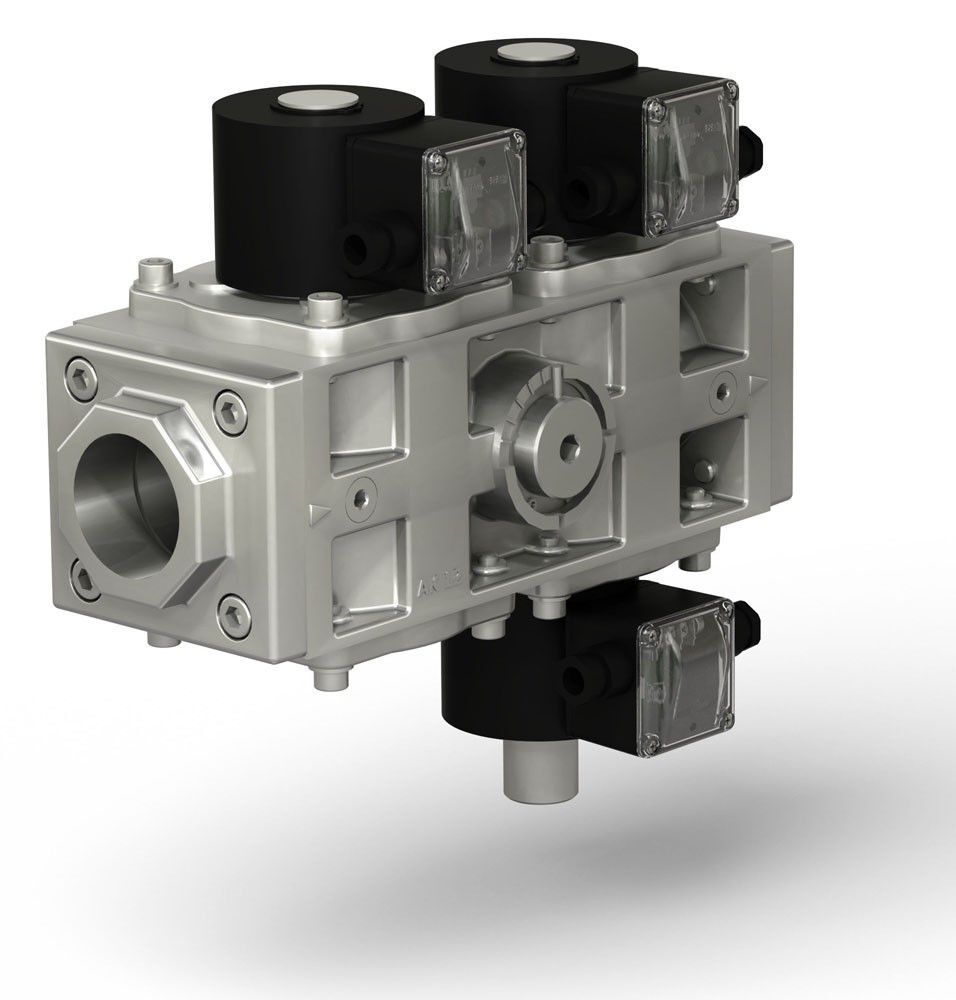

ВН двойной трехпозиционный клапан газовый электромагнитный нормально-закрытый с автоматическим взводом

Артикул: 92021

Цена по запросу

Газовые электромагнитные трехпозиционные клапаны серии ВН двойные нормально-закрытые с автоматическим взводом предназначены для использовния в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов в качестве запорно-регулирующего органа при продолжительном режиме работы.

Двойные клапаны ВН отличаются от блоков клапанов, собранных из единичных клапанов, меньшими габаритами (на 15 %), меньшими затратами времени на монтаж и обслуживание, обеспечивают возможность организовать в одном корпусе различные сочетания функций.

Состав двойных трепозиционных газовых клапанов ВН: два последовательно расположенных затвора (быстрое открытие/ закрытие). На втором затворе установлено две катушки, позволяющие реализовать режим “большой / малый огонь”.

Характеристики клапана ВН двойной трехпозиционный Значения
Материал корпуса клапана алюминиевые сплавы АК12ОЧ, АК12ПЧ
Диаметр (DN) газового двойного клапана ВН 15, 20, 25, 35, 40, 50
Тип присоединения клапана муфтовое или фланцевое
Управление клапанов ВН автоматическое
Диапазон присоединительного давления (в зависимости от условного прохода и исполнения) до 0,2 бар

до 1 бар

до 3 бар

Время открытия/закрытия клапана ВН, с, не более 1
Частота включений, 1/час, не более 1000 срабатываний
Напряжение питания двойного клапана ВН 220 В, 110 В, 24 В переменного тока или

220 В, 110 В, 24 В постоянного тока

Степень пылевлагозащиты клапана ВН двойной IР65 (общепром. исп.), IР67 (взрывозащ. исп.)
Маркировка взрывозащиты клапана ВН ExmcIIT4Gc

(под заказ)

Монтажное положение двоного клапана ВН на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитные катушки направлены вниз
Полный ресурс клапана ВН, не менее 1 000 000 включений
Средний срок службы клапана ВН, лет 9
Условия эксплуатации клапанов двойных ВН
Температура окружающей среды:

– климатическое исполнение У3.1
– климатическое исполнение У2

– климатическое исполнение УХЛ2

– климатическое исполнение УХЛ1 (только для взрывозащ. исп)



от -30 до +40°С

от -45 до +40°С

от -60 до +40°С

от -60 до +40°С

Относительная влажность воздуха до 95% при температуре 35°С и более низких температурах, без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)

Клапаны двойные трехпозиционные ВН DN15-DN50 муфтовые с ручным регулятором расхода (“К”) под заказ

Наименование клапана

DN

Диапазон присоедин. давления, МПа

G, дюйм

Размеры, мм

Масса, кг

Коэфф.

сопротив-я

L L1 B B1 H A

ВН1/2ДВ-1

15

0..0,1

1/2 234 242 90 105 230 31,5 5,7 (9,0)* 3,7

ВН1/2ДВ-1К

ВН3/4ДВ-1

20 3/4 5,9

ВН3/4ДВ-1К

ВН1ДВ-1

25 1 12,5

ВН1ДВ-1К

ВН1 1/4ДВ-0,2 32 0..0,02 1 1/4 336 302 138 307 75 12,1 (15,4)* 7,0
ВН1 1/4ДВ-0,2К
ВН1 1/2ДВ-0,2 40 1 1/2 10,8
ВН1 1/2ДВ-0,2К
ВН2ДВ-0,2 50 2 17,1
ВН2ДВ-0,2К



Примечание:

* – для взрывозащищенного исполнения клапана (ЕxmcIIT4Gc).

Клапаны двойные трехпозиционные ВН DN15-DN50 фланцевые с ручным регулятором расхода (“К”) под заказ

Наименование клапана

DN

Диапазон присоедин. давления, МПа

G, дюйм

Размеры, мм

Масса, кг

Коэфф.

сопротив-я

L L1 B B1 H A D d

ВН1/2ДВ-1 фл.

15

0..0,1

1/2 180 242 90 105 230 31,5 55 12 4,7 (8,0) 11,2

ВН1/2ДВ-1К фл.

ВН3/4ДВ-1 фл.

20 3/4 65

ВН3/4ДВ-1К фл.

ВН1ДВ-1 фл.

25 1 75 11

ВН1ДВ-1К фл.

ВН1 1/4ДВ-0,2 фл. 32 0..0,3 1 1/4 270 302 138 212 307 90 12,5 10,9 (14,2)* 16,7
ВН1 1/4ДВ-0,2К фл.
ВН1 1/2ДВ-0,2 фл. 40 1 1/2 100 14
ВН1 1/2ДВ-0,2К фл.
ВН2ДВ-0,2 фл. 50 2 110
ВН2ДВ-0,2К фл.
