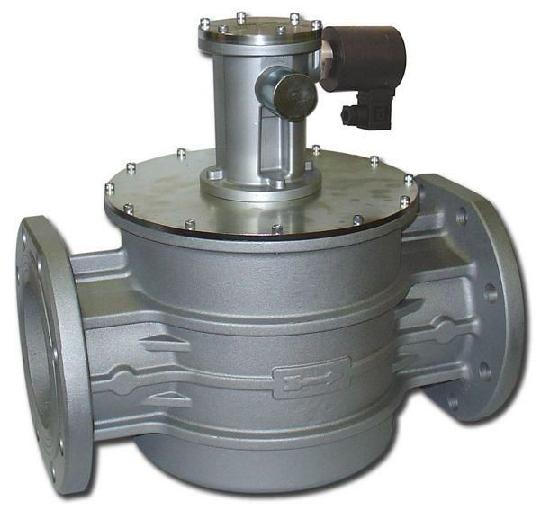

Фото 2 - M16/RM N.C. (Madas) клапан газовый электромагнитный нормально-закрытый с ручным взводом.

M16/RM N.C. (Madas) клапан газовый электромагнитный нормально-закрытый с ручным взводом

Артикул: 92009 Категории: Вспомогательное оборудование, Клапаны Метки: Madas, Минимальная цена

Цена по запросу

Документация:

Паспорт клапана M16-RMO-NC_M16-RM-NC

Клапаны газовые M16/RM N.C. (Madas) являются быстродействующими нормально-закрытыми клапанами с ручным взводом. При поступлении напряжения на катушку, клапан открывается, при его отсутствии клапан закрывается. Взвод клапана осуществляется вручную с помощью рычага при подключенном питании. Клапан предназначен для установки на ввод в котельную, либо в составе бытового комплекта с сигнализатором загазованности, в качестве запорного органа трубопроводных магистралей и газогорелочных устройств, работающих на природном газе, воздухе или сжиженном нефтяном газе с давлением до 6 бар. Доступны так же версии для работы на биогазе, попутном нефтяном газе. Клапаны M16/RM выполнены в алюминиевом корпусе, клапаны M16/RMO выполнены в латунном корпусе.

Доступны так же версии клапана M16/RM N.C. (Madas) для работы на биогазе, попутном нефтяном газе.

Клапан газовый нормально-закрытый M16/RM N.C. (Madas) пригоден для применения в помещениях зоны 2 согласно классификации взрывоопасных зон по ГОСТ Р 51330.9-99.

Клапан M16/RM NC (Madas) нельзя устанавливать в местах, в которых окружающая среда разрушающе действует на алюминий, сталь и каучук.

Характеристики Значения
Рабочая среда (виды используемых газов) метан, сжиженный газ, воздух (сухие газы), азот, биогаз
Максимальное рабочее давление 0,05 Мпа или 0,6 МПа
Напряжение питания 12В пост. тока, 24В пост. тока, 230В 50-60 Гц
Материал сплав алюминия
Степень пылевлагозащиты IP65
Степень фильтрации, микрон:

– DN20 – DN50

– DN65 – DN100

– DN125 – DN150

– DN200 – DN300



сетка 100

50

10

без фильтра
Максимальная поверхностная температура 70°С
Время закрытия клапана, не более, с 1
Соединение клапанов:

– DN20, DN25, DN32, DN40, DN50

– DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300



резьбовое

фланцевое
Контакты DIN 43650 (СЭ11)
Класс изоляции F (155°)
Класс герметичности А
Монтажное положение вертикальное, горизонтальное
Класс медной проволоки Н (180°)
Гарантийный срок эксплуатации, мес. 24
Рабочий диапазон температур от  -40 до +60°С



Код
CM03C 008
CM03C0000 008
CM03C0036 008
CM03C0046 008
CM04C 008
CM04C0000 008
CM04C0036 008
CM04C0046 008
CM25C 008
CM25C0000 008
CM25C0036 008
CM25C0046 008
CM05C 008
CM05C0000 008
CM05C0036 008
CM05C0046 008
CM32C 008
CM32C0000 008
CM32C0036 008
CM32C0046 008
CM06C 008
CM06C0000 008
CM06C0036 008
CM06C0046 008
CM40C 008
CM40C0000 008
CM40C0036 008
CM40C0046 008
CM07C 008
CM07C0000 008
CM07C0036 008
CM07C0046 008
CM50C 008
CM50C0000 008
CM50C0036 008
CM50C0046 008
CX08C 008
CX08C0000 008
CX09C 008
CX09C0000 008
CX10C 008
CX10C0000 008
CX11C 008
CX11C0000 008
CX12C 008
CX12C0000 008
CX13C 008
CX13C0000 008
CX14C 008
CX14C0000 008
CX15C 008
CX15C0000 008



Диаметр (DN) Габариты, мм Масса, кг
A B C D E
Рмакс=0,05 МПа
резьбовые соединения
DN20 120 155 94 48 107 1,1
DN25 120 155 94 48 107 1,1
DN32 160 215 140 80 135 2,1
DN40 160 215 140 80 135 2,1
DN50 160 246 140 93 153 2,3
фланцевые соединения
DN25 192 163 115 58 105 3,8
DN32 230 255 165 99 156 3,5
DN40 230 255 165 99 156 3,5
DN50 230 255 165 99 156 3,5
DN65 290 356 198 90 266 6,5
DN80 310 363 198 97 266 6,9
DN100 350 363 254 105 258 11,8
DN125 480 465 328 127 338 25,9
DN150 480 467 328 131 336 27,7
DN200 600 541 450 165 376 61,5
DN250 673 725 510 198 527 86,5
DN300 737 765 570 220 545 103,0
Рмакс=0,6 МПа
резьбовые соединения
DN20 120 159 94 48 111 1,3
DN25 120 159 94 48 111 1,2
DN32 160 218 140 80 138 2,1
DN40 160 218 140 80 138 2,1
DN50 160 246 140 92 154 2,4
фланцевые соединения
DN25 192 166 115 57 109 4,0
DN32 230 255 165 99 156 3,5
DN40 230 255 165 99 156 3,5
DN50 230 255 165 99 156 3,5
DN65 290 355 198 89 266 6,5
DN80 310 363 198 97 266 6,9
DN100 350 363 254 105 258 11,8
DN125 480 470 328 127 343 25,9
DN150 480 472 328 131 341 27,7
DN200 600 541 450 165 376 61,5
DN250 673 725 510 198 527 86,5
DN300 737 765 570 220 545 103,0

Клапан состоит из:

1, электрический коннектор                      3, прокладка

4, уплотнитель затвора                             5, корпус

6, шток    взвода                                        7, колпачок    механизма     взвода

8, затвор                                                     9, пружина затвора

10, крышка                                                11, направляющая   сердечника

12, соленоид                                             13, винт крепления катушки

14, винт коннектора





Соединение



Напряжение питания

 Код / P. макс. = 0,05 МПа Код / P. макс. = 0,6 МПа




DN 15 *





G ½’’

 12 В пост. тока CO02C 001 CO02C0000 001
12 В / 50 Гц CO02C 010 CO02C0000 010
24В пост. тока CO02C 005 CO02C0000 005
24В / 50 Гц CO02C 003 CO02C0000 003
230 В / 50-60 Гц CO02C 008 CO02C0000 008




DN 20 *





G ¾’’

 12 В пост. тока CO03C 001 CO03C0000 001
12 В / 50 Гц CO03C 010 CO03C0000 010
24В пост. тока CO03C 005 CO03C0000 005
24В / 50 Гц CO03C 003 CO03C0000 003
230 В / 50-60 Гц CO03C 008 CO03C0000 008




DN 25 *





G 1’’

 12 В пост. тока CO04C 001 CO04C0000 001
12 В / 50 Гц CO04C 010 CO04C0000 010
24В пост. тока CO04C 005 CO04C0000 005
24В / 50 Гц CO04C 003 CO04C0000 003
230 В / 50-60 Гц CO04C 008 CO04C0000 008

* = M16/RMO N.С. с латунным корпусом

Клапан M16/RM N.С. DN20 – DN50 (резьбовое соединение)

        Клапан состоит  из:

1, соленоид                                                 2, электрический  коннектор

3, винт  коннектора                                     4, направляющая сердечника

5, крышка                                                     6, уплотнитель затвора

7, затвора                                                     8, корпус

9, колпачок механизма взвода                   10, шток взвода

11, штуцер отбора давления                      12, фильтрующая сетка

13, прокладка                                              14, винты

15, пружина запирающего механизма       16, подвижный сердечник

17, винт крепления катушки



Соединение Напряжение питания Код / P. макс. = 0,05 МПа Код / P. макс. = 0,6 МПа




DN 20





G ¾’’

 12 В пост. тока CМ03C 001 CМ03C0000 001
12 В / 50 Гц CМ03C 010 CМ03C0000 010
24В пост. тока CМ03C 005 CМ03C0000 005
24В / 50 Гц CМ03C 003 CМ03C0000 003
230 В / 50-60 Гц CМ03C 008 CМ03C0000 008




DN 25





G 1’’

 12 В пост. тока CМ04C 001 CМ04C0000 001
12 В / 50 Гц CМ04C 010 CМ04C0000 010
24В пост. тока CМ04C 005 CМ04C0000 005
24В / 50 Гц CМ04C 003 CМ04C0000 003
230 В / 50-60 Гц CМ04C 008 CМ04C0000 008




DN 32





G 1 ¼’’

 12 В пост. тока CМ05C 001 CМ05C0000 001
12 В / 50 Гц CМ05C 010 CМ05C0000 010
24В пост. тока CМ05C 005 CМ05C0000 005
24В / 50 Гц CМ05C 003 CМ05C0000 003
230 В / 50-60 Гц CМ05C 008 CМ05C0000 008




DN 40





G 1 ½’’

 12 В пост. тока CМ06C 001 CМ06C0000 001
12 В / 50 Гц CМ06C 010 CМ06C0000 010
24В пост. тока CМ06C 005 CМ06C0000 005
24В / 50 Гц CМ06C 003 CМ06C0000 003
230 В / 50-60 Гц CМ06C 008 CМ06C0000 008




DN 50





G 2’’

 12 В пост. тока CМ07C 001 CМ07C0000 001
12 В / 50 Гц CМ07C 010 CМ07C0000 010
24В пост. тока CМ07C 005 CМ07C0000 005
24В / 50 Гц CМ07C 003 CМ07C0000 003
230 В / 50-60 Гц CМ07C 008 CМ07C0000 008



Клапан M16/RM N.С. DN25 – DN50 (фланцевое соединение)





Соединение Напряжение питания Код / P. макс. = 0,05 МПа Код / P. макс. = 0,6 МПа






DN 25

 12 В пост. тока CМ25C 001 CМ25C0000 001
12 В / 50 Гц CМ25C 010 CМ25C0000 010
24В пост. тока CМ25C 005 CМ25C0000 005
24В / 50 Гц CМ25C 003 CМ25C0000 003
230 В / 50-60 Гц CМ25C 008 CМ25C0000 008






DN 32

 12 В пост. тока CМ32C 001 CМ32C0000 001
12 В / 50 Гц CМ32C 010 CМ32C0000 010
24В пост. тока CМ32C 005 CМ32C0000 005
24В / 50 Гц CМ32C 003 CМ32C0000 003
230 В / 50-60 Гц CМ32C 008 CМ32C0000 008






DN 40

 12 В пост. тока CМ40C 001 CМ40C0000 001
12 В / 50 Гц CМ40C 010 CМ40C0000 010
24В пост. тока CМ40C 005 CМ40C0000 005
24В / 50 Гц CМ40C 003 CМ40C0000 003
230 В / 50-60 Гц CМ40C 008 CМ40C0000 008






DN 50

 12 В пост. тока CМ50C 001 CМ50C0000 001
12 В / 50 Гц CМ50C 010 CМ50C0000 010
24В пост. тока CМ50C 005 CМ50C0000 005
24В / 50 Гц CМ50C 003 CМ50C0000 003
230 В / 50-60 Гц CМ50C 008 CМ50C0000 008

Клапан M16/RM N.С. DN65 – DN100

        Клапан состоит из:

1, рукоятка механизма взвода                          2, крышка

3, винты крепления крышки                              4, пружина запирающего механизма

5, корпус                                                              6, гайка самоконтрящаяся

7, нижняя панель                                                8, винты крепления нижней панели

9, фильтрующий элемент                                 10, уплотняющая прокладка

11, затвор                                                           12, центральный шток

13, колпачок рукоятки взвода                           14, электрический коннектор

15, соленоид



Соединение Напряжение питания Код / P. макс. = 0,05 МПа Код / P. макс. = 0,6 МПа






DN 65

 12 В пост. тока CX08C 001 CX08C0000 001
12 В / 50 Гц CX08C 010 CX08C0000 010
24В пост. тока CX08C 005 CX08C0000 005
24В / 50 Гц CX08C 003 CX08C0000 003
230 В / 50-60 Гц CX08C 008 CX08C0000 008






DN 80

 12 В пост. тока CX09C 001 CX09C0000 001
12 В / 50 Гц CX09C 010 CX09C0000 010
24В пост. тока CX09C 005 CX09C0000 005
24В / 50 Гц CX09C 003 CX09C0000 003
230 В / 50-60 Гц CX09C 008 CX09C0000 008






DN 100

 12 В пост. тока CX10C 001 CX10C0000 001
12 В / 50 Гц CX10C 010 CX10C0000 010
24В пост. тока CX10C 005 CX10C0000 005
24В / 50 Гц CX10C 003 CX10C0000 003
230 В / 50-60 Гц CX10C 008 CX10C0000 008



Клапан M16/RM N.С. DN125 – DN300

Клапан M16-RM N.С. DN125 – DN300     Клапан M16-RM N.С. DN125 – DN300-1 Клапан состоит из:

1, электрический коннектор

2, соленоид

3, рукоятка механизма взвода

4, колпачок рукоятки взвода

5, алюминиевый корпус



Соединение Напряжение питания P. макс. = 0.05 МПа P. макс. = 0,6 МПа




DN 125

 12 В пост. тока CX11C 001 CX11C0000 001
12 В / 50 Гц CX11C 010 CX11C0000 010
24В пост. тока CX11C 005 CX11C0000 005
24В / 50 Гц CX11C 003 CX11C0000 003
230 В / 50-60 Гц CX11C 008 CX11C0000 008




DN 150

 12 В пост. тока CX12C 001 CX12C0000 001
12 В / 50 Гц CX12C 010 CX12C0000 010
24В пост. тока CX12C 005 CX12C0000 005
24В / 50 Гц CX12C 003 CX12C0000 003
230 В / 50-60 Гц CX12C 008 CX12C0000 008




DN 200

 12 В пост. тока CX13C 001 CX13C0000 001
12 В / 50 Гц CX13C 010 CX13C0000 010
24В пост. тока CX13C 005 CX13C0000 005
24В / 50 Гц CX13C 003 CX13C0000 003
230 В / 50-60 Гц CX13C 008 CX13C0000 008




DN 250

 12 В пост. тока CX14C 001 CX14C0000 001
12 В / 50 Гц CX14C 010 CX14C0000 010
24В пост. тока CX14C 005 CX14C0000 005
24В / 50 Гц CX14C 003 CX14C0000 003
230 В / 50-60 Гц CX14C 008 CX14C0000 008




DN 300

 12 В пост. тока CX15C 001 CX15C0000 001
12 В / 50 Гц CX15C 010 CX15C0000 010
24В пост. тока CX15C 005 CX15C0000 005
24В / 50 Гц CX15C 003 CX15C0000 003
230 В / 50-60 Гц CX15C 008 CX15C0000 008
