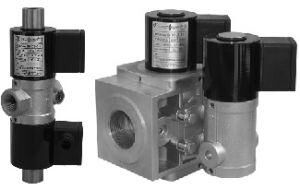

Фото 2 - ВН трехпозиционный (алюминиевый) клапан газовый электромагнитный нормально-закрытый с автоматическим взводом.

ВН трехпозиционный (алюминиевый) клапан газовый электромагнитный нормально-закрытый с автоматическим взводом

Артикул: 92029 Категории: Вспомогательное оборудование, Клапаны Метки: Минимальная цена, РЕГУЛ-ГАЗ

Цена по запросу

Газовые электромагнитные трехпозиционные клапаны серии ВН нормально-закрытые с автоматическим взводом предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе сжатого воздуха, газовых фаз сжиженных газов, углеводородных газов и других неагрессивных газов в качестве запорно-регулирующего органа в различных трубопроводных системах.

Трехпозиционные клапаны ВН работают в следующих режимах: «максимальный расход», «промежуточное значение расхода» и «отключено». Клапаны позволяют автоматически производить регулирование количества проходящего газа.

Все клапаны ВН трехпозиционные дополнительно могут быть оборудованы ручными регуляторами расхода и датчиками положения.

Характеристики клапана ВН трехпозиционный Значения
Материал корпуса клапана алюминиевые сплавы АК12ОЧ, АК12ПЧ
Диапметр (DN) газового клапана ВН 20, 25, 40, 50
Тип присоединения клапана ВН муфтовое или фланцевое
Диапазон присоединительного давления (в зависимости от условного прохода и исполнения):

– DN20, 25

– DN40, 50



до 0,2 бар или до 1 бар

до 0,2 бар или до 1 бар или до 3 бар
Частота включений, 1/час, не более 1000
Напряжение питания клапан ВН 220 В,  110 В,  24 В переменного тока или

220 В,  110 В,  24 В постоянного тока
Напряжение питания датчика положения 10-30 В постоянного тока
Потребляемая мощность электромагнитной катушки, в нагретом состоянии, Вт, не более:

– для клапанов DN20, 25 (Р=0,02 или 0,1МПа) и DN40, 50 (Р=0,02МПа)

– в момент открытия клапана

– в режиме энергосбережения

– для клапанов DN40, DN50 (Р=0,1МПа)

– для клапанов DN40, DN50 (Р=0,3МПа)





25

12,5

25

35
Потребляемый ток в момент открытия клапана (для катушки мощностью до 25 Вт), мА, не более:

– для исполнения 220 В

– для исполнения 110 В

– для исполнения 24 В



150

300

1300
Потребляемый ток в момент открытия клапана (для катушки мощностью 35 Вт), мА, не более:

– для исполнения 220 В

– для исполнения 110 В

– для исполнения 24 В



1900

380

1700
Степень пылевлагозащиты:

– клапан ВН

– датчик положения



IР65 (общепром. исп.), IР67 (взрывозащ. исп.)

IP68 (датчик положения)
Маркировка взрывозащиты клапана ВН 2ExmcIIT4GcХ / IIGbcT4

(под заказ)
Монтажное положение клапана ВН на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка «А» направлена вниз
Полный ресурс включений клапана, не менее 1 000 000
Тип датчика положения индуктивный (выходной ключ датчика открывается при срабатывании клапана)
Средний срок службы клапана ВН, лет 9
Условия эксплуатации клапанов ВН нормально-закрытых с автоматическим взводом, алюминиевый корпус
Температура окружающей среды:

– климатическое исполнение У3.1
– климатическое исполнение У2

– климатическое исполнение УХЛ2

– климатическое исполнение УХЛ1 (только для взрывозащищенного исполнения)



от -30 до +40°С

от -45 до +40°С

от -60 до +40°С

от -60 до +40°С
Относительная влажность воздуха до 95% при температуре 35°С и более низких температурах, без конденсации влаги
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)

Клапаны муфтовые ВН DN20, 25, 40, 50 с одним регулятором расхода (0,02 МПа или 0,1 МПа), с датчиком положения (под заказ)



Наименование клапана

(с датчиком положения)

DN

Диапазон присоедин. давления, МПа

G, дюйм

 Размеры, мм

(с датчиком положения)

Масса, кг

(с датчиком положения)

Коэфф.

сопротив-я**
L L1 B Dk H A

ВН3/4В-0,2

(ВН3/4В-0,2П)

20

0..0,02

 3/4 100 16 68 65 (80)* 224

(322)

 125 3,5 (5,9)*

(3,8 (6,2)*)

 8,0

ВН3/4В-1

(ВН3/4В-1П)

0…0,1

ВН1В-0,2

(ВН1В-0,2П)

25

0..0,02

 1 120 18 80 65 (80)* 231

(329)

 128 3,7 (6,1)*

(4,0 (6,4)*)

 11,0

ВН1В-1

(ВН1В-1П)

0…0,1

ВН1 1/2В-0,2

(ВН1 1/2В-0,2П)

 40

0..0,02

 1 1/2 162 19 108 65 (80)* 307

(405)

 170 6,4 (8,8)*

(6,7 (9,1)*)

 10,4

ВН2В-0,2

(ВН2В-0,2П)

 50 2 118 6,9 (9,3)*

(7,2 (9,6)*)

 12,6



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапаны муфтовые ВН DN40, 50 с одним регулятором расхода (0,1 МПа или 0,3 МПа), с датчиком положения (под заказ)

Подвод электропитания к клапану ВН DN40, 50 муфтовый с одним регулятором расхода осуществляется по следующей схеме:

  • 100 % расхода – напряжение подано на катушку “А”;
  • 10 – 60 % расхода – напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Наименование клапана

(с датчиком положения)

DN

Диапазон присоедин. давления, МПа

G, дюйм

 Размеры, мм

Масса, кг

(с датчиком положения)

Коэфф.

сопротив-я**
L L1 B Dk H A

ВН1 1/2В-1

(ВН1 1/2В-1П)

40

0..0,1

 1 1/2 162 19 185 65 (80)* 210 75 6,4 (8,8)* 10,4

ВН1 1/2В-3

(ВН1 1/2В-3П)

0…0,3

 190 80 7,6 (9,1)*

ВН2В-1

(ВН2В-1П)

50

0..0,1

 2 195 65 (80)* 212 77 6,9 (9,3)* 12,6

ВН2В-3

(ВН2В-3П)

0…0,3

 200 80 8,1 (9,6)*



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапаны муфтовые ВН DN20, 25 с двумя регуляторами расхода (0,02 МПа или 0,1 МПа)

Подвод электропитания к клапану ВН DN20, 25 муфтовый с двумя регуляторами расхода осуществляется по следующей схеме:

  • 40 – 100 % расхода – напряжение подано на катушки “А” и “В”;
  • 10 – 60 % расхода – напряжение подано только на катушку “А”.

Наименование клапана

DN

Диапазон присоедин. давления, МПа

G, дюйм

 Размеры, мм

Масса, кг

Коэфф.

сопротив-я**
L L1 B Dk H A

ВН3/4В-0,2К

20

0..0,02

 3/4 100 16 68 65 (80)* 250 125 3,5 (5,9)* 5,9

ВН3/4В-1К

0…0,1

ВН1В-0,2К

25

0..0,02

 1 120 18 80 256 128 3,7 (6,1)* 9,0

ВН1В-1К

0…0,1



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапан ВН DN25 муфтовый трехпозиционный с двумя регуляторами расхода позволяет автоматически производить регулирование количества проходящего газа в двух режимах:

– 40 – 100 % расхода – напряжение подано на катушки “А” и “В”. Необходимый расход газа устанавливается на магнитной системе (катушке) “А”. Вращая регулятор в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот;

– 10 – 60 % расхода – напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Клапаны муфтовые ВН DN40, 50 с двумя регуляторами расхода (0,1 МПа или 0,3 МПа) с датчиком положения (под заказ)

Подвод электропитания к клапану ВН DN40, 50 муфтовый с двумя регуляторами расхода осуществляется по следующей схеме:

а) 40 – 100 % расхода – напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот.

б) 10 – 40 % расхода – напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 40 % до 10 % и наоборот.

Наименование клапана

DN

Диапазон присоедин. давления, МПа

G, дюйм

 Размеры, мм

(с датчиком положения)

Масса, кг

Коэфф.

сопротив-я**
L L1 B Dk H A

ВН1 1/2В-1К

(ВН1 1/2В-1КП)

40

0..0,1

 1 1/2 162 19 185 65 (80)* 210

(308)

 75 6,4 (8,8)*

(7,1 (9,5)*)

 10,4

ВН1 1/2В-3К

(ВН1 1/2В-3КП)

0…0,3

 190 80 7,6 (9,1)*

(8,3 (9,8)*)

ВН2В-1К

(ВН2В-1КП)

50

0..0,1

 2 195 65 (80)* 212

(310)

 77 6,9 (9,3)*

(7,6 (10,0)*)

 12,6

ВН2В-3К

(ВН2В-3КП)

0…0,3

 200 80 8,1 (9,6)*

(8,8 (10,3)*)



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапаны ВН фланцевые DN25, 40, 50 нормально-закрытые трехпозиционные с автоматическим взводом, алюминиевый корпус

Клапаны фланцевые ВН DN25, 40, 50 с одним регулятором расхода (0,02 МПа или 0,1 МПа), с датчиком положения (под заказ)

Подвод электропитания к клапану ВН DN25, 40, 50 фланцевый с одним регулятором расхода осуществляется по следующей схеме:

  • 40 – 100 % расхода – напряжение подано на катушки “А” и “В”;
  • 10 – 60 % расхода – напряжение подано только на катушку “А”.

Наименование клапана

(с датчиком положения)

DN

Диапазон присоедин. давления, МПа

 Размеры, мм

Масса, кг

(с датчиком положения)

Коэфф.

сопротив-я**
L B Dk H A D d

ВН1В-0,2 фл.

(ВН1В-0,2П фл.)

25

0..0,02

 160 95 65 (80)* 281 153 75 11 4,7 (7,1)*

(5,0 (7,4)*)

 6,2

ВН1В-1 фл.

(ВН1В-1П фл.)

0…0,1

ВН1 1/2В-0,2 фл.

(ВН1 1/2В-0,2П фл.)

 40

0..0,02

 162 108 307 170 100 14 6,4 (8,8)*

(6,9 (9,3)*)

 9,1

ВН2В-0,2 фл.

(ВН2В-0,2П фл.)

 50 187 118 110 6,9 (9,3)*

(7,5 (9,9)*)

 11,6



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапан ВН DN25, 40, 50 фланцевый с одним регулятором расхода позволяет автоматически производить регулирование количества проходящего газа в двух режимах:

  • 100 % расхода – напряжение подано на катушки “А” и “В”;
  • 10 – 60 % расхода – напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая в сторону знака “-” можно уменьшить количество проходящего через клапан газа.



Клапаны фланцевые ВН DN40, 50 с одним регулятором расхода (0,1 МПа или 0,3 МПа), с датчиком положения (под заказ)

Подвод электропитания к клапану ВН DN40, 50 фланцевый с одним регулятором расхода осуществляется по следующей схеме:

  • 100 % расхода – напряжение подано на катушку “А”;
  • 10 – 60 % расхода – напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Наименование клапана

(с датчиком положения)

DN

Диапазон присоедин. давления, МПа

 Размеры, мм

Масса, кг

(с датчиком положения)

Коэфф.

сопротив-я**
L B Dk H A D d

ВН1 1/2В-1П фл.

 40

0..0,1

 162 185 65 (80)* 308 75 100 12,5 7,1 (9,5)* 9,1

ВН1 1/2В-3П фл.

 0..0,3 190 80 8,3 (9,8)*

ВН2В-1П фл.

 50

0..0,1

 195 65 (80)* 310 77 110 7,6 (10,0)* 11,6

ВН2В-3П фл.

 0..0,3 200 80 8,8 (10,3)*



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапан ВН DN25, 40, 50 фланцевый трехпозиционный с одним регулятором расхода позволяет автоматически производить регулирование количества проходящего газа в двух режимах:

– 100 % расхода – напряжение подано на катушки “А” и “В”;

– 10 – 60 % расхода – напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая в сторону знака “-” можно уменьшить количество проходящего через клапан газа.

Клапаны фланцевые ВН DN25 с двумя регуляторами расхода (0,02 МПа или 0,1 МПа)

Подвод электропитания к клапану ВН DN25 фланцевый трехпозиционный с двумя регуляторами расхода осуществляется по следующей схеме:

  • 40 – 100 % расхода – напряжение подано на катушки “А” и “В”;
  • 10 – 60 % расхода – напряжение подано только на катушку “А”.

Наименование клапана

DN

Диапазон присоедин. давления, МПа

Масса, кг

Коэффнциент сопротивления**

ВН1В-0,2К фл.

25

0..0,02

 5,0 (7,4)* 6,2

ВН1В-1К фл.

0…0,1



Примечание:

* – для взрывозащищенного исполнения клапана.

** – при полностью открытом регуляторе расхода.

Клапан ВН DN25 фланцевый трехпозиционный с двумя регуляторами расхода позволяет автоматически производить регулирование количества проходящего газа в двух режимах:

– 40 – 100 % расхода – напряжение подано на катушки “А” и “В”. Необходимый расход газа устанавливается на магнитной системе (катушке) “А”. Вращая регулятор в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот;

– 10 – 60 % расхода – напряжение подано только на катушку “А”. Необходимый расход газа устанавливается ручным регулятором на магнитной системе (катушке) “В”. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 60 % до 10 % и наоборот.

Клапаны фланцевые ВН DN40, 50 с двумя регуляторами расхода (0,1 МПа или 0,3 МПа), с датчиком положения (под заказ)

Подвод электропитания к клапану ВН DN40, 50 фланцевый с двумя регуляторами расхода осуществляется по следующей схеме:

а) 40 – 100 % расхода – напряжение подано на катушку “А”. Необходимый расход газа устанавливается ручным регулятором в нижней части корпуса основного клапана. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 100 % до 40 % и наоборот.

б) 10 – 40 % расхода – напряжение подано только на катушку “В”. Необходимый расход газа через байпас устанавливается ручным регулятором в нижней части корпуса байпаса. Поворачивая винт в сторону знака “-” можно уменьшить количество проходящего через клапан газа от 40 % до 10 % и наоборот.

Наименование клапана

DN

Диапазон присоедин. давления, МПа

 Размеры, мм

(с датчиком положения)

Масса, кг

Коэфф.

сопротив-я**
L B Dk H A D d

ВН1 1/2В-1К фл.

(ВН1 1/2В-1КП фл.)

40

0..0,1

 162 185 65 (80)* 210

(308)

 75 100 12,5 6,4 (8,8)*

(7,1 (9,5)*)

 9,1

ВН1 1/2В-3К фл.

(ВН1 1/2В-3КП фл.)

0…0,3

 190 80 7,6 (9,1)*

(8,3 (9,8)*)

ВН2В-1К фл.

(ВН2В-1КП фл.)

50

0..0,1

 195 65 (80)* 212

(310)

 77 110 6,9 (9,3)*

(7,6 (10,0)*)

 11,6

ВН2В-3К фл.

(ВН2В-3КП фл.)

0…0,3

 200 80 8,1 (9,6)*

(8,8 (10,3)*)
