Кристалл система контроля загазованности

Артикул: 21037

от 4680,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации Кристалл-1
Руководство по эксплуатации Кристалл-2
Руководство по эксплуатации Кристалл-3
Руководство по эксплуатации БУС-4


Система контроля загазованности СКЗ Кристалл предназначена для непрерывного контроля содержания природного и угарного газа в воздухе помещения, а также осуществления мер безопасности при достижении указанными газами предельно допустимых концентраций.

Область применения:

Котельные и теплогенераторные, использующие природный газ или твердое топливо
Квартиры многоквартирного жилого дома, частные дома или таунхаусы
Стоянки, гаражи
Производственные помещения
Агрокомплексы

Измеряемые вещества:
– природный газ (CH4): СЗЦ-1, пороги срабатывания 10 и 20% НКПР
– угарный газ (CO): СЗЦ-2, пороги срабатывания 20 и 100 мг/м3
Сигнализация: световая, звуковая, цифровая (на БУС-4, ВПК-2)
Выходные сигналы: импульсный выход на клапан, “сухие” контакты реле (опция)
Наличие взрывозащиты: отсутствует
Степень защиты оболочки: IP20
Рабочий диапазон температур: от +1 до +50 °С
Напряжение питания: 220 В
Гарантийный срок: 24 мес.
Межповерочный интервал: 12 мес.

Системы Контроля Загазованности СКЗ – КРИСТАЛЛ



Дополнительная комплектация для СКЗ – КРИСТАЛЛ

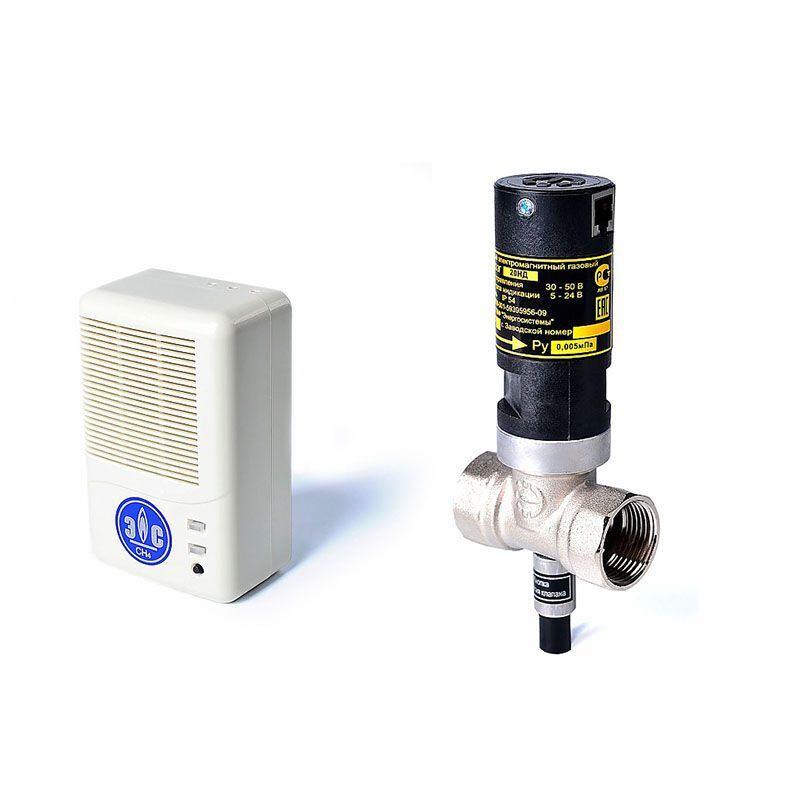

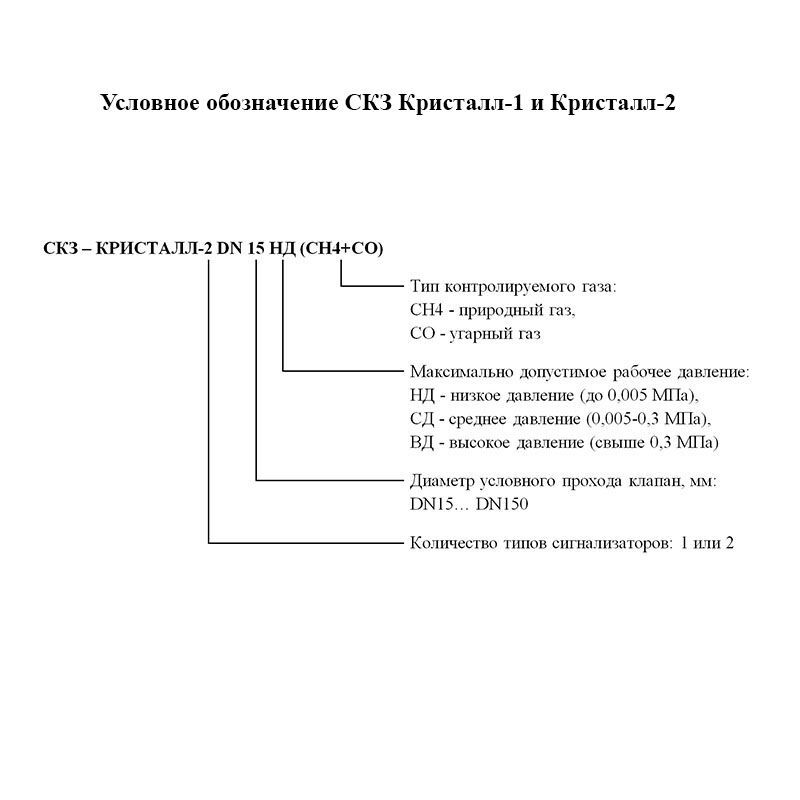

Однокомпонентная система контроля загазованности  Кристалл -1

1 – светодиодный индикатор «Питание» / «Авария»; 2 – светодиодный индикатор состояния клапана / обрыва линии; 3 – кнопка «Сброс»; 4 – кнопка открытия клапана.
В стандартную комплектацию СКЗ Кристалл-1 входит:



Поставляется по отдельному заказу:

  • Выносной пульт контроля ВПК;
  • Дистанционная передача данных «Кристалл-GSM»;
  • Пожарный извещатель.



При необходимости система контроля загазованности может комплектоваться дополнительными сигнализаторами загазованности и клапанами

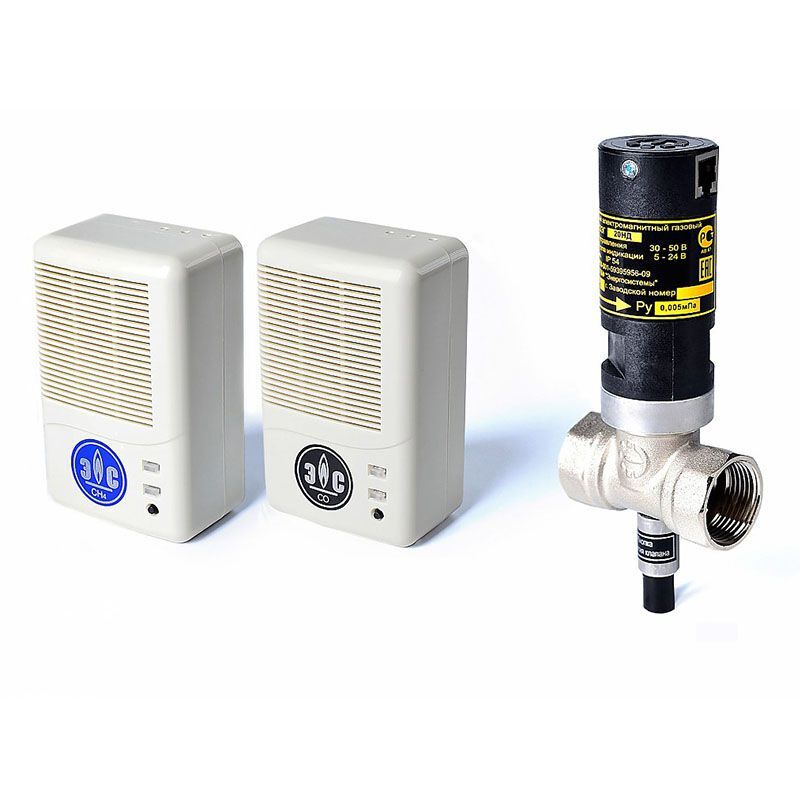

Двухкомпонентная система контроля загазованности Кристалл-2

СКЗ Кристалл-2
1 – светодиодный индикатор «Питание» / «Авария»;
2 – светодиодный индикатор состояния клапана / обрыва линии;
3 – кнопка «Сброс»;
4 – кнопка открытия клапана.
В стандартную комплектацию СКЗ Кристалл-2 входит:



Поставляется по отдельному заказу:

  • Выносной пульт контроля ВПК;
  • Дистанционная передача данных «Кристалл-GSM»;
  • Пожарный извещатель.



При необходимости система контроля загазованности может комплектоваться дополнительными сигнализаторами загазованности и клапанами.

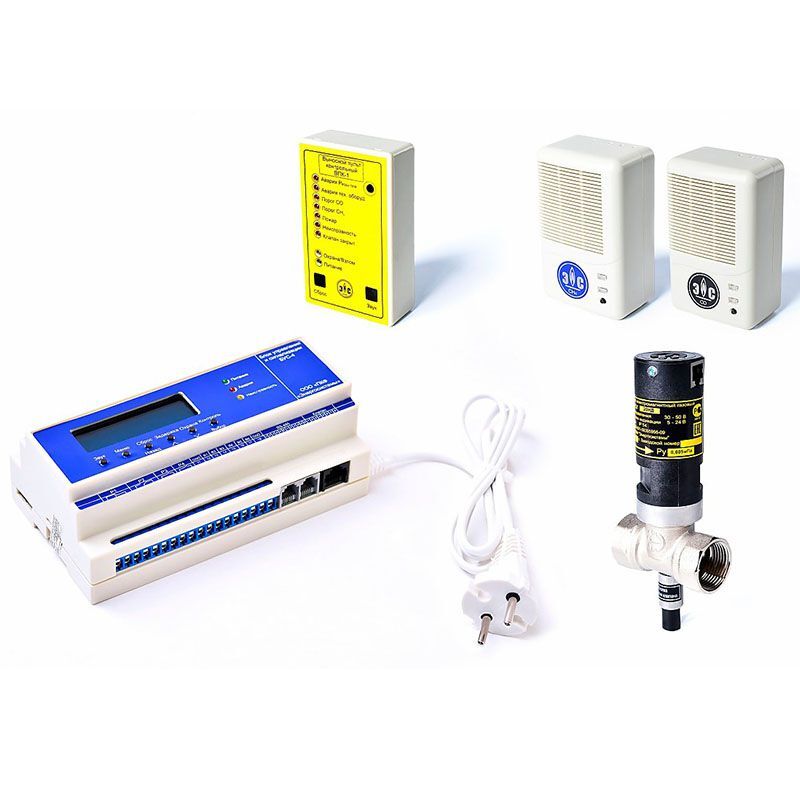

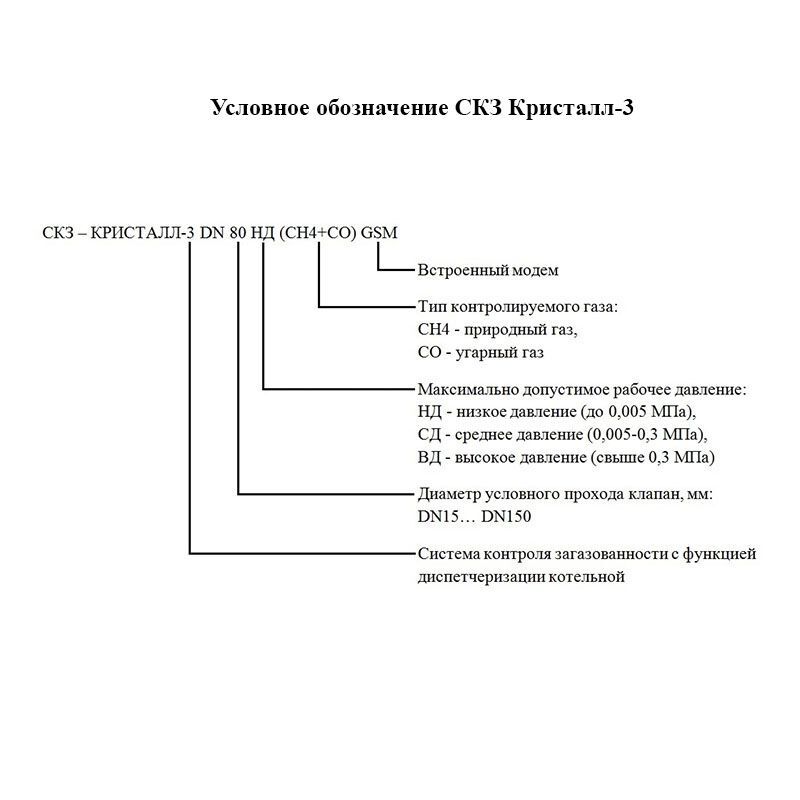

СКЗ Кристалл-3 с функцией диспетчеризации (с клапаном КЗЭГ)

СКЗ Кристалл-3
1 – светодиодный индикатор «Питание», 2 – кнопка «Сброс», 3 – ЖК-дисплей, 4 – светодиодный индикатор «Авария», 5 – светодиодный индикатор «Неисправность», 6 – кнопка «Звук», 7 – светодиодный индикатор «Состояния клапана» / «Неисправность» / «Обрыв линии», 8 – кнопка ручного взвода клапана
9 – кнопка «Меню», 10 – кнопка «Задержка», 11 – кнопка «Охрана», 12 – кнопка «Контроль»
В стандартную комплектацию СКЗ Кристалл-3 входит:



Поставляется по отдельному заказу:

  • дополнительные датчики метана и оксида углерода;
  • выносной пульт контроля ВПК-2;
  • встроенный GSM передатчик (БУС-4-GSM);
  • клапан на среднее  или высокое давление;
  • соединительные кабеля и сетевой шнур требуемой длины



СЗЦ-1 сигнализатор концентрации метана (СН4).

– Напряжение, коммутируемое контактами выходного реле (при наличии), В, не более: 220
– Ток, коммутируемый контактами выходного реле (при наличии), А, не более: 0,5
– Габаритные размеры, мм, не более: 135x75x45
– Масса, кг: 0,4
– Степень пылевлагозащиты: IP20
– Пороги срабатывания сигнализатора, % (НКПР) для однопорогового сигнализатора: 10
– Пороги срабатывания сигнализатора, % (НКПР) для двухпорогового сигнализатора: 10 и 20

СЗЦ-2 сигнализатор концентрации оксида углерода (СО).

– Напряжение, коммутируемое контактами выходного реле (при наличии), В, не более: 220
– Ток, коммутируемый контактами выходного реле (при наличии), А, не более: 0,5
– Габаритные размеры, мм, не более: 135x75x45
– Масса, кг: 0,4
– Степень пылевлагозащиты: IP20
– Пороги срабатывания сигнализатора, мг/м3: 20 и 100

КЗЭГ клапан запорный с электромагнитным приводом предназначены для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой: природный газ по ГОСТ 5542-87 и воздух. Условия эксплуатации клапанов должны соответствовать климатическому исполнению УХЛ 4 по ГОСТ15150-69.

– Амплитуда импульса управляющего сигнала для закрытия клапана, В: от 30 до 50
– Диапазон условного давления, МПа (кгс/см2):
• для клапанов НД: до 0,005 (0,05)
• для клапанов СД: до 0,3 (3)

– Время срабатывания клапана, с., не более: 1

– Класс герметичности затвора: А

– Установочное положение на трубопроводе: горизонтальное с учетом направления подачи среды

Для клапанов КЗЭГ-У (универсальный) Ду15, Ду20, Ду25 допускается установка на вертикальный участок трубопровода.

БУС-4, БУС-4 GSM (блок управления и сигнализации) предназначен для контроля:
– состояний датчиков аварийных параметров котельной;
– состояний датчиков аварийных параметров технологического оборудования;
– пожарной и охранной сигнализации;
– сигнализаторов загазованности по угарному и природному газу;
– состояния и перекрытия запорного газового клапана.

БУС-4 обеспечивает:
– перекрытие трубопровода подачи газа клапаном в аварийной ситуации;
– выдачу звуковой и световой сигнализации с запоминанием причины аварии и отображение этой информации на ЖК-дисплее и выносном пульте контрольном;
– управление исполнительными устройствами.

– Напряжение питания переменного тока частотой (50±1) Гц, В: 220+22-33

– Потребляемая мощность, ВА, не более: 12

– Время прогрева, с, не более: 15
– Количество подключаемых сигнализаторов загазованности, не более: 250

– Количество входов для подключения датчиков технологического оборудования котельной, не более: 24

– Количество входов для подключения датчиков пожарной сигнализации, не более: 24

– Количество входов для подключения датчиков охранной сигнализации, не более: 24

– Количество релейных выходов: 4

– Количество выходов для подключения отсечного газового клапана: 1

– Тип выходного сигнала управления клапаном: амплитуда – 40±5 В, длительность импульса – 0,1 с

– Длинна кабеля, не более: по интерфейсу RS-485 – 1000 м; до клапана – 10 м.

– Напряжение на входах подключения контактных датчиков: 12В ± 15% (БУС-4), 13В ± 15% (БУС-4 GSM)

– Количество портов ввода/вывода: 2 по интерфейсу RS-485, 1 по интерфейсу RS-232

– Количество входов для подключения Sim-карт: 1 (модиф. БУС-4 GSM)

– Количество входов для подключения антенны: 1 (модиф. БУС-4 GSM)
– Габаритные размеры, мм, не более: 160х100х70
– Масса, кг, не более: 1,0

– Средняя наработка на отказ, ч, не менее: 15000

– Срок службы, не менее, лет: 10

Настройка передачи данных по GSM-каналу
В блоке БУС-4 GSM установлен GSM-модуль, который предназначен для извещения о сработавшем событии на изделии. Извещения формируются посредством передачи SMS-сообщения на номера указанные в памяти Sim-карты и БУС-4GSM, а так же могут быть продублированы голосовым сообщением «Система Кристалл, Тревога!». Для того чтобы SMS-сообщение было продублировано голосовым сообщением, нужно установить «Выполнить дозвон» на выбранный номер в пункте меню GSM.
SMS сообщения о произошедших событиях могут присылаться не более чем 6 раз в час. Если событий более 6, то они будут игнорироваться.

ВПК-1 пульт контрольный выносной (световая индикация) предназначен для работы в составе системы контроля загазованности СКЗ «Кристалл» и выполняет функцию информирования диспетчера о состоянии системы с помощью световой и звуковой сигнализации:

– индикация наличия загазованности контролируемых помещений;

– индикация аварий технологического оборудования котельной;

– индикация факта работоспособности системы;

– индикация положения клапана запорного (открыт/закрыт);

– индикация о пожаре в контролируемом помещении;

– индикация о взломе контролируемого помещения

– перезапуск пульта кнопкой «Сброс».

– Напряжение питания постоянного тока, В: 9-20

– Потребляемая мощность, Вт, не более: 2
– Габаритные размеры, мм, не более: 60х26х100
– Масса, кг, не более: 0,2

– Тип световой индикации: светодиодный

GSM-модем Sprutnet в комплекте с адаптером RS-232/RS-485 предназначен для работы совместно с системами контроля загазованности СКЗ «Кристалл».

Модем обеспечивает прием аварийных сообщений от систем контроля загазованности и передачу SMS-сообщений на удаленный телефон диспетчера, а также передачу данных на выносной пульт ВПК-2.

Характеристики изделия:

– поддержка диапазонов EGSM900/DCS1800/PCS1900;

– полное соответствие стандарту GSM фаза 2/2+;

– выходная мощность 2Вт (EGSM900) и 1Вт (DCS1800/PCS1900);

– поддержка SIM карт: 1,8В и 3В

– внешний интерфейс: RS-232

– питание: Диапазон входных напряжений +8В … + 15В

– размеры: 67 x 63 x 28 мм

– вес: 90 грамм (без адаптера).

Комплектность:

– GSM/GPRS модем «SprutNet»

– Адаптер RS-232/RS-485

– Антенна c разъемом SMA

– Блок питания модема

– Паспорт с инструкцией

ВПК-2 пульт контрольный выносной (с индикацией на ЖК дисплее) предназначен для работы в составе системы контроля загазованности СКЗ «Кристалл» и выполняет функцию информирования
диспетчера о состоянии системы с помощью цифро-буквенного ЖК-дисплея,
световой и звуковой сигнализации:

– индикация наличия загазованности контролируемых помещений;

– индикация аварий технологического оборудования котельной;

– индикация факта работоспособности системы;

– индикация положения клапана запорного (открыт/закрыт);

– индикация о пожаре в контролируемом помещении;

– индикация о взломе контролируемого помещения;

– индикация номера аварийной системы при использовании в системе

– перезапуск пульта кнопкой “Сброс”.

– Напряжение питания постоянного тока, В: 9-20

– Потребляемая мощность, Вт, не более: 2
– Габаритные размеры, мм, не более: 60х26х100
– Масса, кг, не более: 0,2

– Тип световой индикации: ЖКИ

ВПК-2GSM пульт контрольный выносной (с индикацией на ЖК дисплее, встроенный GSM-модем) предназначен для работы в составе системы контроля загазованности СКЗ «Кристалл» и выполняет функцию приема информации от GSM-модема системы и информирования диспетчера о состоянии системы с помощью цифро-буквенного ЖК-дисплея, световой и звуковой сигнализации:

– индикация наличия загазованности контролируемых помещений;

– индикация аварий технологического оборудования котельной;

– индикация факта работоспособности системы;

– индикация положения клапана запорного (открыт/закрыт);

– индикация о пожаре в контролируемом помещении;

– индикация о взломе контролируемого помещения;

– индикация номера аварийной системы при использовании в системе адресного контроля;

– перезапуск пульта кнопкой “Сброс”.

– Напряжение питания постоянного тока, В: 9-20

– Потребляемая мощность, Вт, не более: 2
– Габаритные размеры, мм, не более: 60х26х100
– Масса, кг, не более: 0,2

– Тип световой индикации: ЖКИ

БУС-2 блок реле (блок управления и сигнализации) предназначен для работы в составе системы контроля загазованности СКЗ «Кристалл».

Блок выпускается в двух вариантах и имеет 2 или 6 групп переключаемых контактов с допустимой
нагрузкой 220 В, 50 Гц, 3А переменного тока.

Блок предназначен для подключения нагрузок переменного тока, например, звонков, сирен, вентиляторов, клапанов и т. д. к системам контроля загазованности СКЗ «Кристалл».

Блок имеет возможность программирования пользователем функционального назначения групп реле.

– Напряжение питания переменного тока, В: 220±20%

– Потребляемая мощность, Вт, не более: 4
– Тип интерфейса блока: RS-485
– Степень пылевлагозащиты: IP20
– Рабочий диапазон температур, °С: от 0 до 40
– Габаритные размеры, мм, не более: 95×75×65
– Масса, кг, не более: 0,3

  • Использование сенсоров термо-каталитического и электрохимического принципа действия для избегания ложных срабатываний на сторонние раздражители;
  • Клапаны изготовлены из стали или латуни с никелевым антикоррозийным покрытием;
  • Встроенный трансформатор (отсутствие внешнего блока питания);
  • Возможность комплектации сигнализаторов загазованности двухметровым шнуром питания;
  • Простое подключение всех элементов в единую систему обеспечено применением разъемов взамен соединению под винт;
  • В комплект входят все необходимые кабели, с обжатыми разъемами готовыми для монтажа;
  • Защита электронных элементов от повреждения при неверном подключении (в случае самостоятельной обжимки кабеля);
  • Неограниченное количество сигнализаторов загазованности в единой системе;
  • Автоматизированное выстраивание адресов на сигнализаторах загазованности.

Комплект GSM-T (адаптер интерфейса RS-485/232, GSM-модем)                              Комплект GSM ВПК (адаптер интерфейса RS-485/232, GSM-модем, выносной пульт контроля ВПК-2 со встроенным GSM-модемом)



Комплект GSM ПК (адаптер интерфейса RS-485/232, GSM-модем, ПО для Windows)















1,3 – Сигнализатор загазованности СЗЦ-1
2, 4 – Кабель типа UTP-1
5 – GSM-модем
6 – Телефон стандарта GSM
7 – Выносной пульт контроля со встроенным GSM-модемом ВПК-2(GSM)
8 – Герметизированный кабельный ввод
9 – Персональный компьютер



Марка клапана Условный проход, мм Габаритные размеры, мм Масса, кг Тип присоединения Корпус клапана
КЗЭГ-15НД 15 54х26х149 0,75 муфтовый литой
КЗЭГ-20НД 20 61х32х154 0,8 муфтовый литой
КЗЭГ-25НД (СД) 25 76х39х161 0,8 муфтовый литой
КЗЭГ-32НД (СД) 32 76х50х166 1,2 муфтовый литой
КЗЭГ-40НД (СД) 40 83х58х178 1,5 муфтовый литой
КЗЭГ-50НД (СД) 50 97х69х188 2,0 муфтовый литой
КЗЭГ- 50(В) 50 230×60×249 8.5 фланцевый литой
КЗЭГ-65НД (СД) 65 210х90х280 7,0 муфтовый литой
КЗЭГ-80НД (СД) 80 220х180х280 8,0 фланцевый сварной
КЗЭГ- 80(В) 80 300×210×280 18 фланцевый литой
КЗЭГ-100НД (СД) 100 270х195х300 10,0 фланцевый сварной
КЗЭГ-100(В) 100 365,5×239×316 18 фланцевый литой
КЗЭГ-150НД (СД) 150 355х280х360 25,0 фланцевый сварной
КЗЭГ-150(В) 150 490×345×458 18 фланцевый литой
КЗЭГ-200(В) 200 650×450×600 18 фланцевый литой
