Сигнализаторы СЗЦ-1
№ п/п | Наименование | Цена с НДС (20%), руб. |
---|---|---|
1 | СЗЦ – 1 сигнализатор по природному газу (СН4) | 3 366 |
2 | СЗЦ – 1(р) сигнализатор по природному газу (СН4) (с дополнительным релейным выходом) | 4 284 |
от 3366,00 руб
Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.
Производитель: Энергосистемы
Документация: Руководство по эксплуатации на сигнализаторы СЗЦ-1 и СЗЦ-2

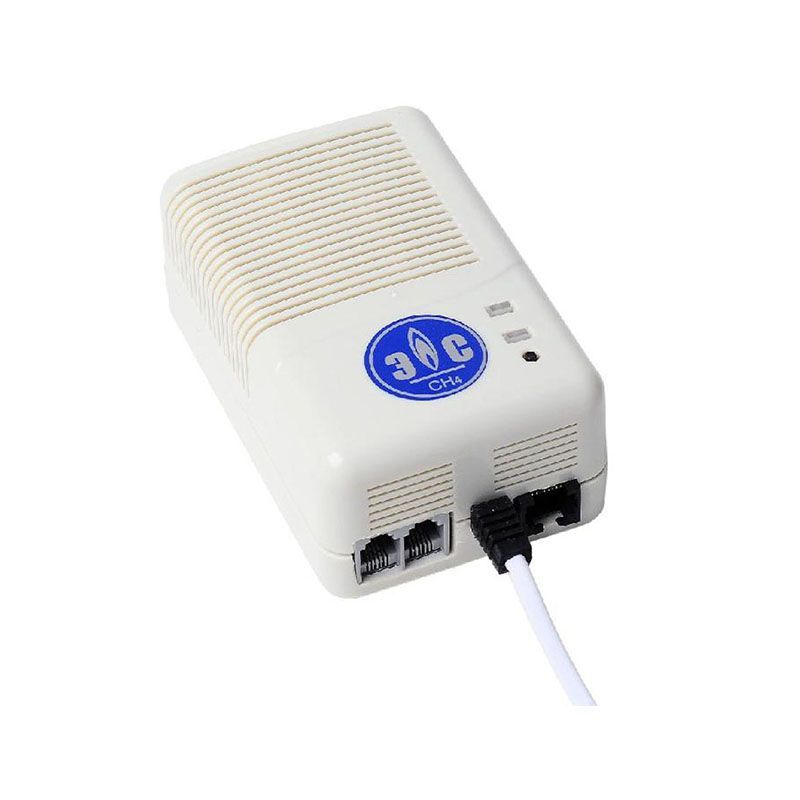

Сигнализатор загазованности СЗЦ-1 предназначен для непрерывного автоматического контроля содержания природного газа (метан, СН4) в воздухе котельных и других коммунально-бытовых и производственных помещений, а также для управления внешними устройствами.
Область применения сигнализаторов СЗЦ-1, СЗЦ-1(Р) – котельные, фермы, промышленные и аграрные комплексы, автостоянки, ремонтные мастерские, квартиры, частные дома и другие объекты, где может произойти утечка и скопление природного газа.
Сигнализатор загазованности СЗЦ-1 модификации Р отличается наличием встроенного контакта реле (220В, 0,5А).
Срабатывание реле в сигнализаторах происходит либо по 1-му, либо по 2-му порогу загазованности. В стандартной заводской настройке задействован 2-й порог, но при необходимости перенастройку возможно провести при монтаже путем переустановки перемычек внутри корпуса сигнализатора СЗЦ-1Р.
При помощи сигнализаторов СЗЦ-1-Р возможно построение систем контроля загазованности путем соединения их в шлейф.
Измеряемое вещество: природный газ (метан, CH4)
Сигнализация: световая, звуковая

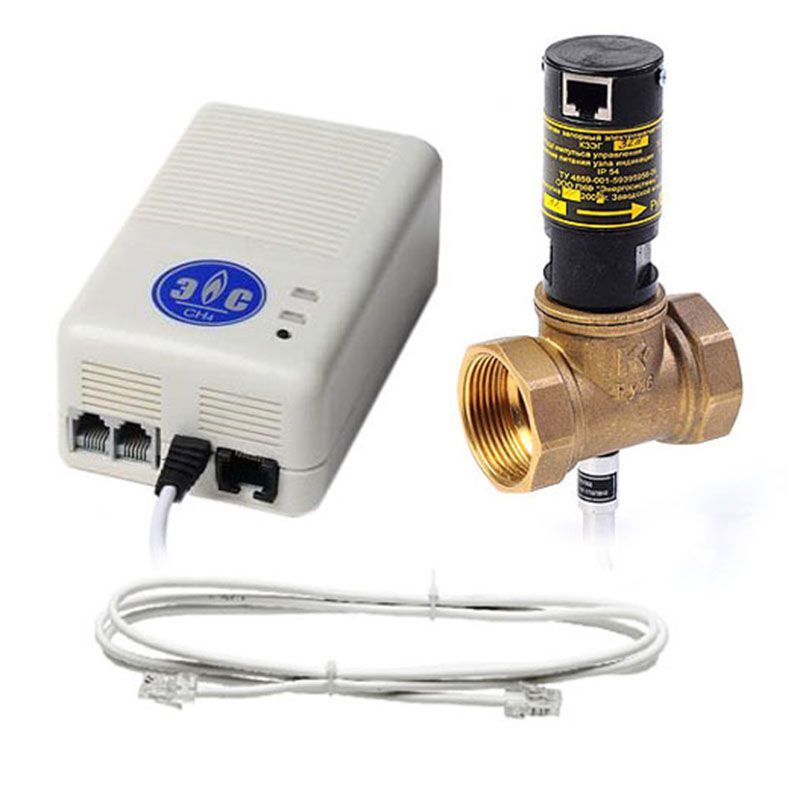

Выходные сигналы: импульсный выход на клапан, “сухие” контакты реле (для СЗЦ-1Р)
Наличие взрывозащиты: отсутствует
Степень защиты оболочки: IP20
Рабочий диапазон температур: от +1 до +50 °С
Напряжение питания: 220 В
Гарантийный срок: 24 мес.
Межповерочный интервал: 12 мес.
Сигнализаторы СЗЦ-1
Характеристики СЗЦ-1, СЗЦ-1Р | Значения |
Пороги срабатывания сигнализатора на метан, % (НКПР) для однопорогового сигнализатора СЗЦ-1:
– Порог 1 |
10 |
Пороги срабатывания сигнализатора на метан, % (НКПР) для двухпорогового сигнализатора СЗЦ-1:
– Порог 1 – Порог 2 |
10 20 |
Время прогрева сигнализатора СЗЦ-1, мин., не более: | 60 |
Время срабатывания сигнализатора СЗЦ-1, с, не более: | 15 |
Напряжение питания от сети переменного тока частотой 50±1 Гц, В (модификация по умолчанию) | 220 (+22/-30) |
Потребляемая мощность сигнализатора загазованности, ВА, не более | 6 |
Напряжение, коммутируемое контактами выходного реле (при наличии), В, не более | 220 |
Ток, коммутируемый контактами выходного реле (при наличии), А, не более | 0,5 |
Степень пылевлагозащиты по ГОСТ 14254-96 | IР20 |
Уровень звуковой сигнализации, дБ | не менее 85 |
Габаритные размеры сигнализатора (без соединительных кабелей), мм, не более |
135x75x45 |
Масса сигнализатора СЗЦ-1, кг | 0,4 |
Гарантийный срок эксплуатации, мес. | 24 |
Средняя наработка на отказ не менее, ч. | 15000 |
Срок службы, лет, не менее
– сигнализатор – датчик |
10 5 |
Условия эксплуатации сигнализаторов загазованности СЗЦ-1, СЗЦ-1(Р) | |
Температура окружающей среды | от +1 до +45°С |
Относительная влажность воздуха | до 80% при температуре 25°С |
Атмосферное давление | от 84 до 106,7 кПа |
По действиям сигнализатора при отключении питания различают следующие маркировки:
СЗЦ-1.0.0 0(Э) – питание от сети 220 В 50 Гц в комплекте с сетевым шнуром 5 м,
СЗЦ-1.К.00 0(Э) – питание от сети 220 В 50 Гц, ввод питания через клеммную колодку,
СЗЦ-1.0.ПП 0(Э) – питание от источника постоянного тока 12-20 В, ввод питания по интерфейсной линии RS-485.
где:
0 – энергозависимый (при отключении питания выдает импульсный сигнал на закрытие клапан);
Э – энергонезависимый (при отключении питания не выдает импульсный сигнал на закрытие клапана).
