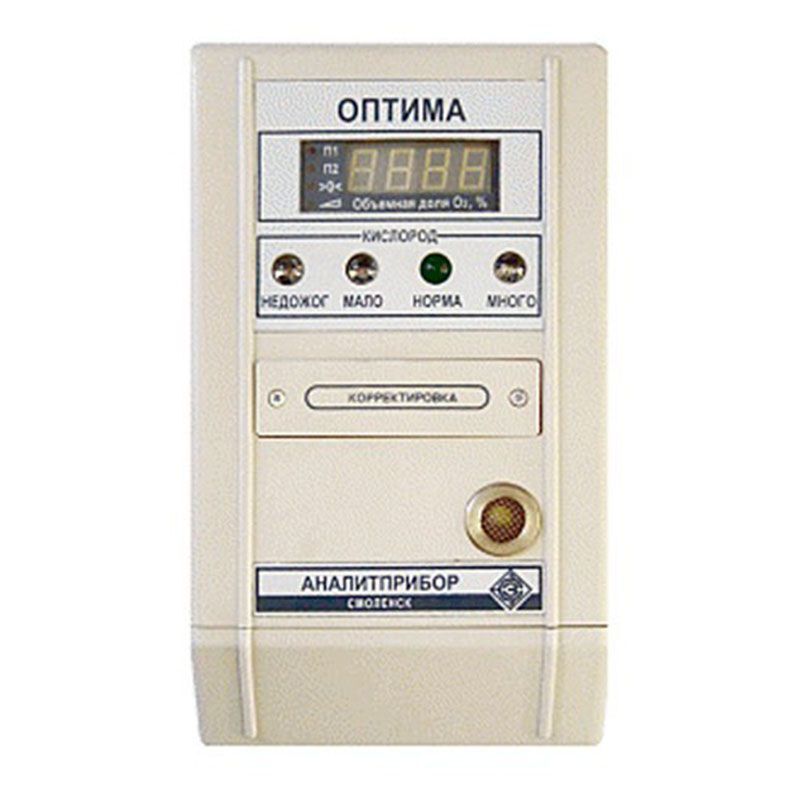

ОПТИМА стационарный прибор оптимизации режимов горения

Артикул: 25053

67 980,00 руб

Не внесён в Государственный реестр СИ. Поставляется без первичной поверки.

Документация:

Руководство по эксплуатации на ОПТИМА

ОПТИМА стационарный прибор оптимизации режимов горения предназначен для поддержания оптимального соотношения топливо-воздух за счет непрерывного контроля содержания кислорода в отходящих газах, с целью оптимизации режимов горения.

Область применения:
котельные, работающие на газовом топливе.

Тип прибора – стационарный.
Режим работы – непрерывный.
Принцип работы – электрохимический (твердоэлектролитный датчик).

Особенности:

  • наличие “сухих” контактов реле (U=220 В; I=2,5 А);
  • наличие унифицированных токовых выходов, позволяющих включать прибор в системы котельной автоматики и протоколировать полученную информацию на регистрирующем приборе;
  • низкая цена;
  • малые габариты, простота монтажа;
  • отбор пробы за счет энергии потока, без использования побудителя расхода и пробоподготовки;
  • удобная и наглядная цифровая индикация;
  • световая и звуковая сигнализация, оповещающая оператора о нарушении режима горения.



Дополнительное оснащение для ОПТИМА

№ п/п Наименование Цена с НДС (20%), руб.
1 Зонд в упаковке ИБЯЛ.305649.033 (лямбда-зонд, датчик кислорода) на О2 для ОПТИМА. 6 770
Характеристики ОПТИМА Значение
Диапазон показаний содержания кислорода, % об. 0,3 – 23
Дискретность, % об. 0,01
Диапазон установки пороговых значений срабатывания: сигнализации по кислороду, % об.:
– недостаток
– избыток

от 0,3 до 7
от 1 до 9,99

(задает пользователь с дискретностью 0,1 % об.)
Время срабатывания сигнализации, с, не более 15
Выходные сигналы токовый выход 0-5 и 4-20 мА

“сухие” контакты реле
Индикация газоанализатора ОПТИМА цифровая, световая, звуковая
Уровень звуковой сигнализации, дБ не менее 85
Параметры анализируемой газовой среды:

– температура, ° С

– влага, не более г/м3

– пыль, не более г/м3

– избыточное давление, не более мм. вод. ст

– разрежение, не более мм. вод. ст

 от 100 до 500

240

5

от -200 до +200

200
Габаритные размеры ОПТИМА, мм:

– блок питания и сигнализации

– блок отбора пробы с погружной частью длиной 750 мм



250х62х145
1080х155х140
Масса, кг:

– блок питания и сигнализации

– блок отбора пробы с погружной частью длиной 750 мм



2,0
3,6
Длина погружной части пробозаборника, мм 750
Потребляемая мощность, ВА 75
Степень пылевлагозащиты ОПТИМА:

– блок питания и сигнализации,

– блок отбора пробы



IP20

IP40
Питание прибора:
– блок питания и сигнализации
– блок отбора пробы

от сети переменного тока (220+22-33) В, (50 ± 1) Гц

от БПС напряжением постоянного тока (13,5 ± 0,3) В
Время прогрева прибора Оптима, не менее, ч 3
Средняя наработка на отказ прибора в условиях и режимах эксплуатации, не менее, ч 15000
Средний полный срок службы, лет:

– прибор ОПТИМА

– датчик кислорода



10

5
Гарантийный срок эксплуатации ОПТИМА, мес. 18
Температура окружающей среды, °С

– для БПС

– для БОП

 от +5 до +50

от +5 до +85
  • газоанализатор ОПТИМА,
  • комплект ЗИП,
  • ведомость ЗИП,
  • эксплуатационная документация.

Поставляется по отдельному заказу:

  • Баллоны с контрольными газовыми смесями,
  • вентиль точной регулировки ВТР (ИБЯЛ.306249.011),
  • индикатор расхода ИР (ИБЯЛ.418622.007),
  • трубка ПВХ 4х1,5,
  • датчик кислорода (зонд в упаковке ИБЯЛ.305649.033),
  • заглушка (ИБЯЛ.713422.005),
  • прокладка (ИБЯЛ.754154.048),
  • прокладка (ИБЯЛ.754162.034).
