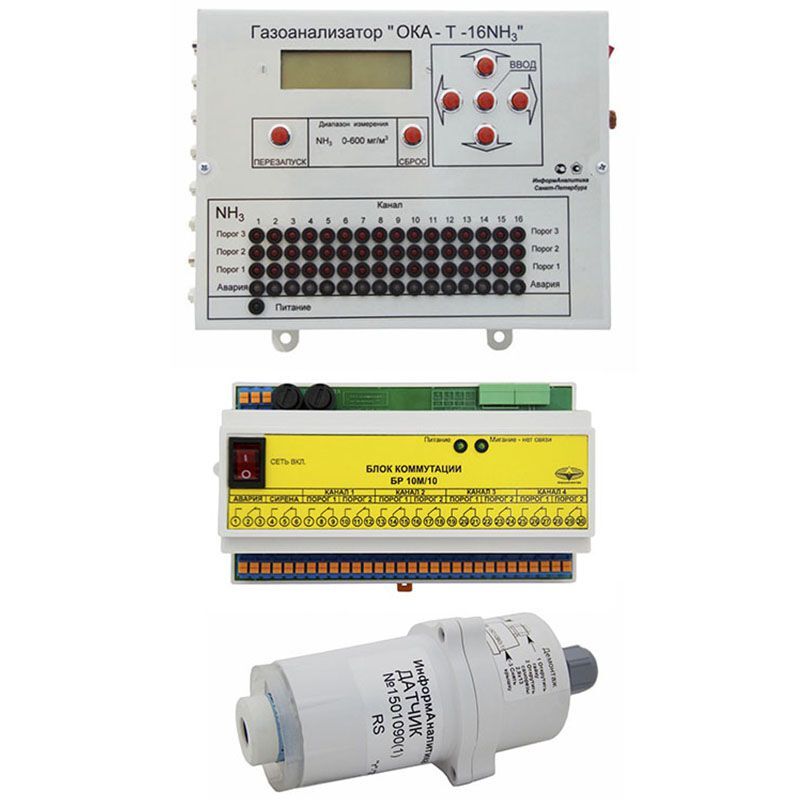

ОКА (исп. И21 и И22) стационарный газоанализатор общепромышленное исполнение

от 20724,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Опросный лист
Руководство по эксплуатации на стационарный ОКА исп. И21
Руководство по эксплуатации на стационарный ОКА исп. И22Д2
Схема электрических соединений ОКА исп. И21
Схема электрических соединений ОКА исп. И22
Инструкция по расчету и монтажу линий связи блоков газоанализатора ОКА


Газоанализаторы стационарные ОКА исполнение общепромышленное (без взрывозащиты) предназначены для контроля недостаточного или избыточного содержания кислорода, опасной загазованности горючими и токсичными газами в воздухе рабочей зоны.

Область применения стационарных газоанализаторов ОКА – производственные помещения, колодцы, подвалы, подземные коммуникации: туннели канализации, туннели связи – и другие объекты, где возможно опасное изменение состава воздуха рабочей зоны.

Исполнение блока индикации:

И21Д2: в металлическом корпусе с графическим дисплеем с двумя кронштейнами для крепления к щиту или стене.
И22Д2: в пластиковом малогабаритном корпусе с графическим дисплеем с устройствами крепления на DIN-рейку.
И21Д1 и И22Д1 со знакосинтезирующим дисплеем сняты с производства

Число датчиков (каналов) на один блок индикации: от 1 до 16
Тип соединения датчиков:
Звезда: каждый датчик подключен к блоку индикации отдельным кабелем;
Гирлянда: подключение датчиков «шлейфом» (последовательное соединение)
Звезда-гирлянда: комбинация предыдущих типов соединения
Сигнализация: световая, цифровая, звуковая
Выходные сигналы: реле типа “сухой контакт”, RS-485 или RS-232 (по заказу), 0-5 мА или 4-20 мА (по заказу)
Степень защиты оболочки датчиков: IP54, IP65 (по заказу)
Взрывозащита: отсутствует
Рабочий диапазон температур: от -40 до +50°С (кроме канала HF),  от -10 до +50°С (канал HF)
Отбор пробы: диффузионный
Межповерочный интервал: 12 мес.
Гарантия: 12 мес.

ОКА (исп. И21 и И22) стационарный газоанализатор общепромышленное исполнение

Характеристики Значения
Количество подключаемых выносных датчиков (каналов измерения) от 1 до 16
Способ забора пробы диффузионный
Взрывозащита отсутствует
Степень пылевлагозащиты:

– блок датчика

– блок индикации, блок коммутации



IP53 или IP65 (по заказу)

IP50

Индикация световая, звуковая, цифровая
Выходные сигналы “сухие контакты” реле (1 реле для каждого порога каждого датчика), нагрузочная способность 1А, 220В; RS-485 или RS-232 (по заказу), 0-5 мА или 4-20 мА (по заказу)
Напряжение питания газоанализатора 220В
Потребляемая мощность не более 5 ВА на канал измерения
Тип соединения датчиков – звезда: каждый датчик подключен к блоку индикации отдельным кабелем;

– гирлянда: подключение датчиков «шлейфом» (последовательное соединение)

– звезда-гирлянда: комбинация предыдущих типов соединения

Длина кабеля между блоком датчика и блоком индикации до 1200 м
Время прогрева газоанализатора от момента включения питания до момента установления выходного сигнала: – для каналов определения кислорода и горючих газов не более 15 с

– для каналов сигнализации токсичных газов и диоксида углерода – не более 15 мин

Относительная погрешность:

– горючие газы и СО2 (от 40 до 100% верхнего предела измерения)

– токсичные газы (от 0 до 1 ПДК)



± 25 %

± 25 %

Абсолютная погрешность определения кислорода (О2) ± 1,0% об.
Габаритные размеры – блока датчиков: 100 * 80 * 250 мм;

– блока индикации исп. И21: 260 * 240 * 120 мм;

– блок индикации исп. И22: 155 * 90 * 60 мм

– блок коммутации: 155 * 90 * 60 мм

Масса – блок датчиков: 700 г

– блок индикации исп. И21: 3500 г

– блок индикации исп. И22: 700 г

– блок коммутации: 700 г

Наработка на отказ 15000 ч.
Средний срок службы газоанализатора ОКА 10 лет
Межповерочный интервал 1 год
Гарантийный срок эксплуатации 1 год
Рабочий диапазон температур:

– все датчики, кроме каналов фтороводорода (HF)

– датчик на фтороводород (HF)

– блок индикации



от -40°С до +50°С

от -10°С до +50°С

от -20°С до +50°С

Относительная влажность воздуха до 95% (при температуре +30оС )
Атмосферное давление 84 – 106,7 кПа
Определяемый компонент Диапазон измерений Диапазон показаний Порог срабатывания сигнализации* Цена единицы наименьшего разряда
Аммиак (NH3) 0 – 600 мг/м3 0 – 720 мг/м3 20 мг/м3 1 мг/м3
Диоксид азота (NO2) 0 – 20 мг/м3 0 – 24 мг/м3 2 мг/м3 0,1 мг/м3
Диоксид серы (SO2) 0 – 100 мг/м3 0 – 120 мг/м3 10 мг/м3 1 мг/м3
Диоксид углерода (СО2) 0,1 – 5 % об. 0 – 6 % об. 0,5 % об. 0,01% об.
Кислород (О2) 0 – 30 % об. 0 – 36 % об. 18 % об. на понижение 0,1% об.
Метан (СН4) 0 – 3300 мг/м3 0 – 3300 мг/м3 300 мг/м3 10 мг/м3
Оксид углерода (СО) 0 – 100 мг/м3 0 – 120 мг/м3 20 мг/м3 1 мг/м3
Сероводород (H2S) 0 – 30 мг/м3 0 – 36 мг/м3 10 мг/м3 0,1 мг/м3
Фтористый водород (HF) 0 – 2,5 мг/м3 0 – 3,0 мг/м3 0,5 мг/м3 0,01 мг/м3
Хлористый водород (HCl) 0 – 20 мг/м3 0 – 24 мг/м3 5 мг/м3 0,1 мг/м3
Хлор (Cl2) 0 – 25 мг/м3 0 – 30 мг/м3 1 мг/м3 0,1 мг/м3
Сумма горючих газов с градуировкой по веществам:
метан (СН4) 0 – 2,20 % об. 0 – 2,55 % об. 0,44 % об. 0,01% об.
пропан (С3Н8) 0 – 0,85 % об. 0 – 1,0 % об. 0,17 % об. 0,01% об.
гексан (С6Н14) 0 – 17,5 мг/л 0 – 20 мг/л 3,5 мг/л 0,1 мг/л
водород (Н2) 0 – 2,0 % 0 – 2,5 % 0,4 % об. 0,01% об.
оксид углерода (СО) 0 – 5,5% об. 0 – 6,0% об. 10,9 % об. 0,01% об.



* Могут быть установлены любые другие или дополнительные пороги сигнализации к установленным по умолчанию порогам в пределах диапазона измерения.

    • ОКА-М – газоанализатор метана (или другого горючего газа);
    • ОКА-Т – газоанализатор токсичных газов;
    • ОКА-МТ – газоанализатор горючих и токсичных газов;
    • ОКА-92 – газоанализатор кислорода;
    • ОКА-92М – газоанализатор кислорода и горючего газа;
    • ОКА-92Т – газоанализатор кислорода и токсичных газов;
    • ОКА-92-МТ – газоанализатор кислорода, горючих и токсичных газов.

Схема соединения “Звезда”





Схема соединения “Гирлянда”



Схема соединения “Звезда-гирлянда”

  • Блок датчика 1)
  • Блок индикации
  • Блок коммутации 2)
  • Комплект разъемов (2шт.) для изготовления кабеля №1 4)
  • Кабель №2 (длина 1,6м) 5)
  • Ответная часть к разъему “Ток. вых.”
  • Блок нагрузочных сопротивлений 2)
  • Руководство по эксплуатации
  • Приложение к Руководству по эксплуатации “Методика поверки”. 6)



Примечания:

1) Блок датчика комплектуется чувствительными элементами в соответствии с контролируемыми компонентами.

2) Количество блоков согласуется при заказе. Требуется для комплектации “Гирлянда”.

4) Поставляются вместо кабеля №1 по запросу потребителя.

5) Количество кабелей равно числу блоков коммутации.

6) Поставляется по запросу.
