Характеристики | Значения | |
MSA 9010 | MSA 9020 | |
Напряжение электропитания: | 11 /230 В ± 15 % 50/60 Гц и/или 24 В пост. тока + 15 % /- 20 % | |
Потребляемая мощность: – блок питания переменного тока с трансформатором 24 В – блок питания постоянного тока с трансформатором 24 В | 13 Вт | 15 Вт 4 Вт |
Электропитание пассивных/активных датчиков: – от постоянного тока – от постоянного напряжения | 5 – 500 мА | |
Входные сигналы: | 10 – 200 мВ постоянного тока 4 – 20 мА | |
Подключение датчика к клеммной плате: | 2-3-4 х- проводное подключение | |
Допустимое поперечное сечение жил: | 0,75 – 2,5 мм2 | |
Время срабатывания системы (без датчика): | < 0,5 сек для 100 % диапазона измерения | |
Дрейф нуля и чувствительности (без датчика): | < ± 0,5 % от диапазона измерения, ± 1 ед. разрешения шкалы / месяц | |
Воспроизводимость (без датчика): | < ± 1 % от диапазона измерения | |
Выходные сигналы: | 4-20 мА, 0-20 мА (линейный) “сухие” контакты реле RS485 в режиме полудуплекс по выделенному протоколу ModBus RTU | |
Индикация: | цифровая, световая, внешнее звуковое устройство (сирена) | |
Габариты, мм: – 10 модулей, – 5 модулей, – 2 модуля – 9020-4 LCD – 9010/20 настенный корпус (узкий вариант) | 482,6х132,5х270 279,52х132,5х270 157,6х132,5х270 400x300x150 255x180x90 | |
Масса, кг: – 10 модулей, – 5 модулей, – 2 модуля, – 9020-4 LCD – 9010/20 настенный корпус (узкий вариант) | 12,5 6,6 3,0 11,0 1,8 | |
Степень защиты от пыли и влаги | IP31 (для контроллера устанавливаемого в шасси) IP65 (для 9020-4) IP54 (для 9010/20 настенного корпуса (узкий вариант)) | |
Время прогрева и самодиагностики | 60 сек./канал | |
Условия эксплуатации контроллеров 9010/9020 LCD | ||
Температура окружающей среды: | от – 10 °C до 50 °C | |
Относительная влажность | 0 – 90 % отн.влажности. (без конденсации) | |
Вибрация | 10 – 55 Гц / амплитуда 0,15 мм |

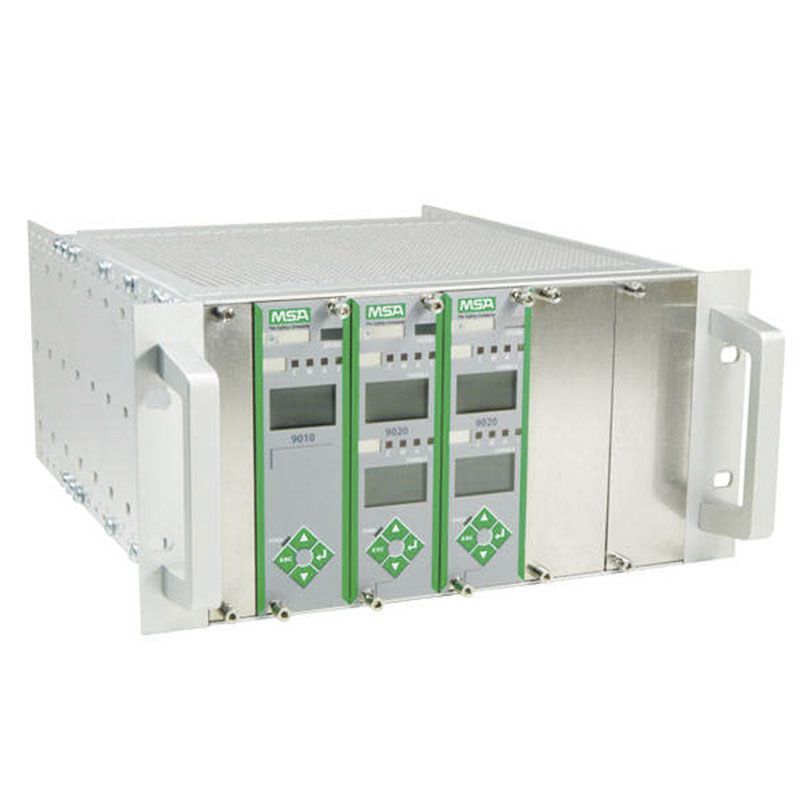

МСА 9010/9020 (MSA 9010/9020 LCD) стационарная система контроля загазованности
Цена по запросу
Документация:
Руководство по эксплуатации на МСА 9010 – 9020
Контроллеры 9010/20 LCD спроектированы и изготовлены с использованием радиоэлектронных деталей для поверхностного монтажа с целью повышения производительности и надежности оборудования, для обслуживания большого количества совместимых датчиков и преобразователей в наиболее распространенных областях применения в целях контроля предельных значений концентрации горючих и токсичных газов и паров в окружающем воздухе, а также измерения содержания кислорода для оповещении в случае его недостатка.
Контроллеры МСА 9010/9020 оборудованы жидкокристаллическим дисплеем с фоновой подсветкой для каждого канала. Кроме этого, при каждом превышении заданного порога срабатывания сигналов тревоги высвечиваются и другие индикаторы визуальной сигнализации.
