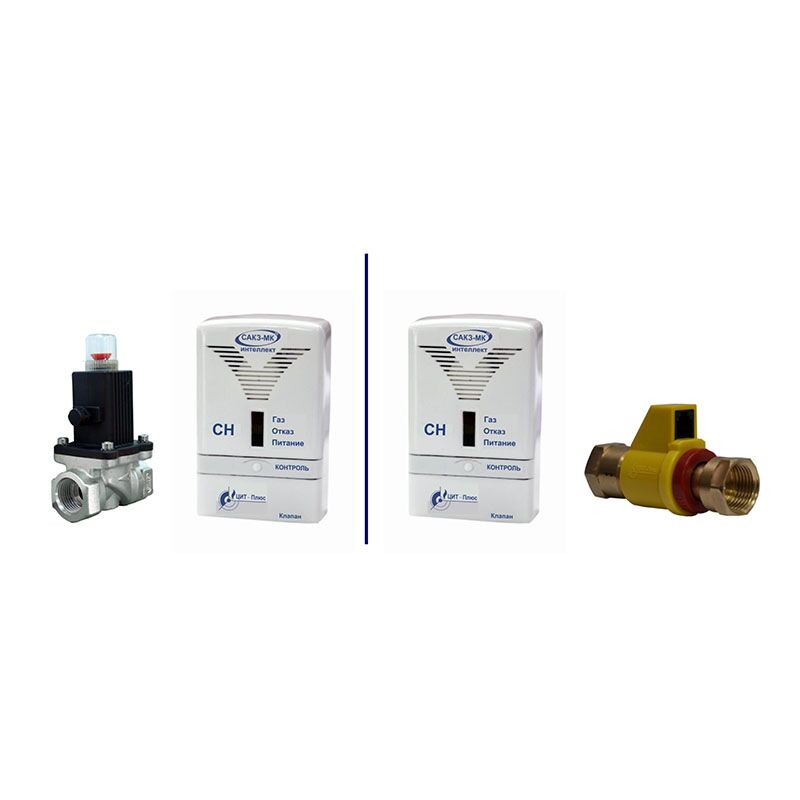

Бытовая система автоматического контроля загазованности САКЗ-МК-1А предназначена для: – непрерывного автоматического контроля содержания опасных концентраций углеводородного газа (природный газ, метан, СН4) и/или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в атмосфере помещений потребителей газа; – оповещения об опасных концентрациях газа; – управления импульсным электромагнитным клапаном газоснабжения с ручным взводом типа КЗЭУГ-А или КЗЭУГ-Б.
Область применения системы загазованности САКЗ-МК-1А – жилые одно- и многоквартирные дома, дачи и коттеджи, другие бытовые помещения, где газ используется для отопления и приготовления пищи.

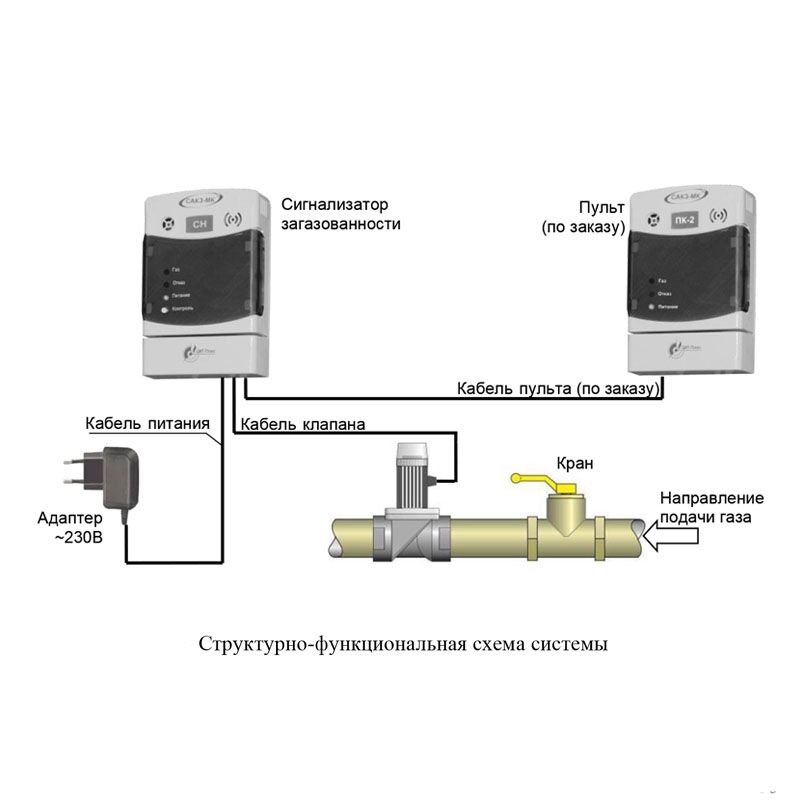

В состав системыСАКЗ-МК-1-1А входят: – сигнализатор загазованности СЗ-1-1АГ (метан, СН4) или СЗ-3-1ГТ (СУГ) – 1 шт; – клапан КЗЭУГ-А или КЗЭУГ-Б (может отсутствовать); – соединительные кабели; – по заказу контрольный пульт ПК-2А с кабелем длиной 10 м. – по заказу дополнительный сигнализатор загазованности СЗ-1-1АВ или СЗ-1-1АГ (СЗ-3-1АВ или СЗ-3-1АГ). К системе допускается подключать GSM-извещатель GSM5-105 или аналогичный, пожарные извещатели ИП212-34АВТ, ИП212-189АМ или ИП212- 50М.
При отключении электропитания клапан останется открытым.
Пульт ПК-2А предназначен для удаленного контроля за состоянием системы с помощью световой и звуковой сигнализации. Питание пульта осуществляется от сигнализатора по кабелю связи.
Измеряемое вещество: природный газ (метан, CH4) и/или пары сжиженных углеводородов (пропан-бутановая смесь, СУГ) Тип системы: энергонезависимая (при отключении электроснабжения клапан останется открытым) Сигнализация: световая, звуковая Выходные сигналы: импульсный выход на клапан Наличие взрывозащиты: отсутствует Степень защиты оболочки сигнализаторов: IР31 Рабочий диапазон температур: от 0 до +40°С Напряжение питания: 220 В Межповерочный интервал: 12 мес.
пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
Порог срабатывания СН и СУГ
10±5% НКПР
Тип системы
энергонезависимая (при отключении электроснабжения, клапан закрыт не будет)
Номинальный диаметр подключаемого клапана:
– КЗЭУГ-А
– КЗЭУГ-Б
DN 15, 20, 25, 32
DN 15, 20, 25
Тип сигнализаторов, входящих в состав системы:
– СН углеводородный газ
– СУГ сжиженный углеводородный газ
СЗ-1-1АВ или СЗ-1-1АГ
СЗ- 3-1АВ или СЗ-3-1АГ
Степень пылевлагозащиты сигнализаторов СЗ-1 и СЗ-3
IР31
Индикация
световая, звуковая
Время срабатывания системы, не более:
– при загазованности
– от внешнего датчика
15 с
1 с
Время установления рабочего режима (прогрева), не более
30 с
Напряжение питания переменного тока частотой (50±1) Гц
190…253В
Потребляемая мощность (стандартного комплекта), не более
1,5 ВА
Средняя наработка на отказ, не менее
40000 ч.
Назначенный срок службы:
– сигнализаторов
– сенсоров
12 лет
5 лет
Максимальная длина кабелей:
– кабель связи
– кабель клапана
50 м
3 м (по заказу до 10 м)
Рабочий диапазон температур
– сигнализаторы СЗ-1 и СЗ-3
– клапан и пульт
от 0 до +40°С
от -10 до +40°С
Относительная влажность воздуха
до 80% при температуре +25°С
Атмосферное давление
от 86 до 106,7 кПа
Примечание – значение НКПР для метана (бутана) – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996)
Обозначение системы при заказе
САКЗ-МК-1-1А (бытовая)
С
П
КЗЭУГ-А15
ТУ 4215-004-96941919-2007
1
2
3
4
5
Наименование системы
Исполнение по комплектации: «М» (может отсутствовать): контроль природного газа (метан, CH) «С»: контроль сжиженных углеводородов (пропан-бутановая смесь, СУГ)

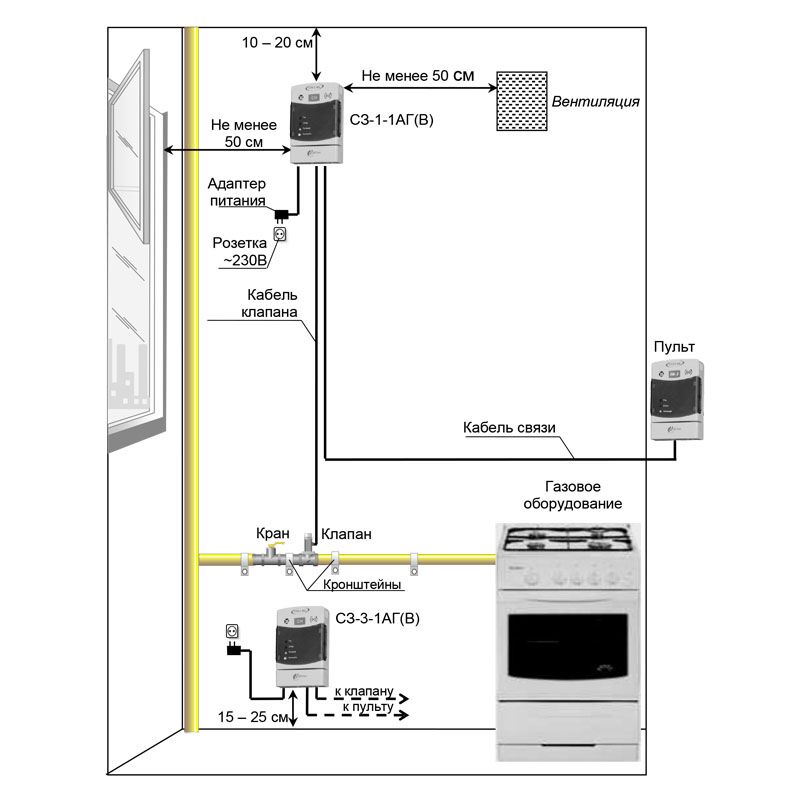

Сигнализатор должен устанавливаться не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа. Сигнализатор СЗ-1-1А(Г)(В) – на расстоянии от 10 до 20 см от потолка; Сигнализатор СЗ-3-1А(Г)(В) – на расстоянии от 15 до 25 см от пола.
Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2).
К одному сигнализатору СЗ-1-1АГ допускается подключать не более одного сигнализатора СЗ-1-1АВ.
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.
Клапан должен устанавливаться в соответствии с требованиями проектной документации и в месте, обеспечивающем свободный доступ к кнопке для открытия клапана. Клапаны КЗЭУГ-А и КЗЭУГ-Б допускается устанавливаться как на вертикальном, так и на горизонтальном участке трубопровода. При установке клапана КЗЭУГ-А на горизонтальном участке рекомендуется, чтобы кнопка управления располагалась сверху или сбоку.
С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Соединительные кабели оснащены разъемами ТР6P6C (RJ12) для быстрого соединения и не требуют разделки при монтаже (за исключением пожарных извещателей и GSM извещателя). Адаптер соединен неразрывно с сигнализатором загазованности кабелем питания (кроме исполнения «В»). Максимальная длина кабеля связи – 50 м, типовая длина кабеля клапана – 3 м (по заказу – до 10м).
Место установки
сигнализатор загазованности СЗ-1-1АВ(Г) или СЗ-3-1АВ(Г) с адаптером питания
клапан типа КЗЭУГ-А или КЗЭУГ-Б
соединительные кабели
руководство по эксплуатации
упаковка
Поставляется по отдельному заказу:
контрольный пульт ПК-2А
дополнительный сигнализатор загазованности СЗ-1-1АВ или СЗ-1-1АГ (СЗ- 3-1АВ или СЗ-3-1АГ)
При наличии в комплекте поставки дополнительного сигнализатора или пульта клапан может отсутствовать (по требованию заказчика).
