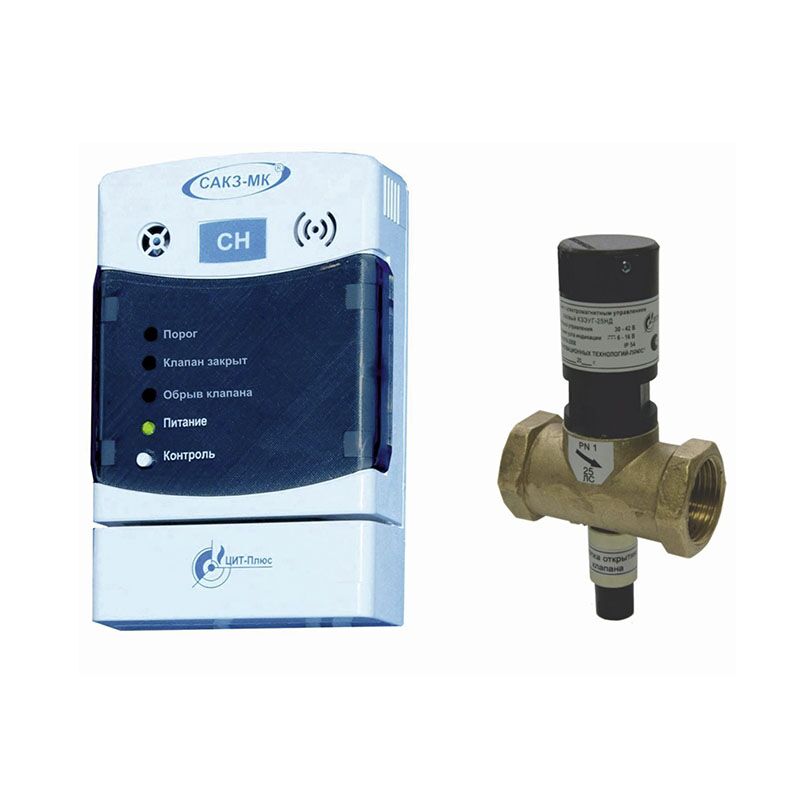

Система автоматического контроля загазованности САКЗ-МК-1 предназначена для непрерывного автоматического контроля содержания опасных концентраций углеводородного газа (природный газ, метан, СН4) и/или паров сжиженных углеводородов (пропан-бутановая смесь, СУГ) в воздухе жилых, коммунально-бытовых, производственных помещений и котельных. Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления импульсным электромагнитным клапаном с ручным взводом типа КЗЭУГ или КЗГЭМ-У.
Область применения системы загазованности САКЗ-МК-1 – жилые одно- и многоквартирные дома, дачи и коттеджи, коммунально-бытовые, производственные помещения, котельные, а также невзрывоопасные зоны объектов, поднадзорных Ростехнадзору.
В состав системыСАКЗ-МК-1 входят: – сигнализатор СЗ-1-1(2)Г (природный газ) или СЗ-3-1(2)Г (сжиженный газ) неограниченное количество; – клапаны: КЗЭУГ – 15, 20, 25, 32, 40, 50; КЗГЭМ-У – 50, 65, 80, 100, 125, 150; возможна поставка без клапана; – соединительный кабель с разъемами длиной 10 метров (по заказу – до 20 м); – по заказу система комплектуется пультом контрольным ПК для передачи сигналов в другое помещение.
К системе допускается подключать GSM-извещатель типа GSM5 или аналогичный, а также пожарные извещатели ИП212-45, ИП212-141М, ИП212-189 через блок БППИ УС (по отдельному заказу).
Измеряемое вещество: природный газ (метан, CH4) и/или пары сжиженных углеводородов (пропан-бутановая смесь, СУГ) Тип системы: стандартно – энергозависимая система (при отключении электроснабжения клапан будет закрыт); под заказ – энергонезависимая (при отключении электроснабжения клапан закрыт не будет) Сигнализация: световая, звуковая Выходные сигналы: импульсный выход на клапан Пороги срабатывания: САКЗ-МК-1-1: 1 порог 10% НКПР – только звуковая и световая сигнализация САКЗ-МК-1-2: 1 порог 10% НКПР – только звуковая и световая сигнализация, 2-ой порог 20% НКПР – дополнительно закрытие клапана Наличие взрывозащиты: отсутствует Степень защиты оболочки сигнализаторов: IР31 Рабочий диапазон температур: от -10 до +40°С Напряжение питания: 220 В Межповерочный интервал: 12 мес.
ПДС Пульт Диспетчерский Сигнальный (для САКЗ-МК-2)
1999
8
ПД Пульт Диспетчерский (для САКЗ-МК-3)
1999
9
БСУ Блок Сигнализации и Управления
6192
10
БСУ-К Блок Сигнализации и Управления Котельной
10123
11
БУР блок управления реле
1974
12
Универсальный извещатель ИУ GSM-5
17084
13
Универсальный извещатель ИУ GSM5-104И
7118
14
БППиУС блок преобразования сигнала с пожарного извещателя и управления сиреной
1976
15
Извещатель пожарный ИП 212-141 (для БППИ УС)
270
16
Извещатель пожарный ИП 212-45 «Марко» (для БППИ УС)
350
17
Конвертер К-01 ЯБКЮ.421453.485
2040
18
Р-433-01 ретранслятор
2307
19
кабель соединительный КСПВ 4х0,4 (для СЗ-1, СЗ-2), м
9
20
кабель соединительный КСПВ 6х0,4 (для ПК, ПДС), м
14
21
кабель соединительный КСПВ 16х0,4 (для ПД), м
33
22
СУ устройство согласующее (при замене сигнализаторов производства ООО «ЦИТ»)
878
Характеристики
Значения
Измеряемый компонент
САКЗ-МК-1-М
САКЗ-МК-1-С
углеводородный газ (природный, метан CH4)
пары сжиженных углеводородов (пропан-бутановая смесь, СУГ)
Порог срабатывания по СН (СУГ)
– САКЗ-МК-1-1
– САКЗ-МК-1-2
Порог 1:
10±5 % НКПР
10±5 % НКПР
Порог 2:
–
20±5 % НКПР
Тип системы
Стандартно: энергозависимая система (при отключении электроснабжения, клапан будет закрыт)
Под заказ: энергонезависимая (при отключении электроснабжения, клапан закрыт не будет)
Номинальный диаметр подключаемого клапана:
– КЗЭУГ
– КЗГЭМ-У
DN 15, 20, 25, 32, 40, 50
DN 50, 65, 80, 100, 125, 150
Давление клапана:
– низкое давление НД (PN1)
– среднее давление СД (PN4)
0,1 МПа (1,0 кгс/см2)
0,4 МПа (4,0 кгс/см2)
Степень пылевлагозащиты сигнализаторов СЗ-1 и СЗ-3
IР31
Индикация
световая, звуковая
Время установления рабочего режима, мин, не более
5
Время срабатывания системы, с, не более
15
Тип выходного сигнала управления клапаном
Амплитуда
Максимальный выходной ток (пиковое значение)
Длительность / период следования.
импульсный
37±5 В
3 А
0,4 сек. / 4 сек.
Входное сопротивление, кОм, не менее
10
Максимальный втекающий ток выходов, мА, не более
200
Напряжение питания переменного тока частотой (50±1) Гц, В
230±23
Потребляемая мощность базового комплекта, ВА, не более
10
Средняя наработка на отказ, не менее
15000 ч.
Назначенный срок службы:
– сигнализаторов
– сенсоров
12 лет
5 лет
Максимальная длина кабелей:
– между сигнализаторами
– до клапана
– до пульта
не более 50 м
не более 20 м
не более 500 м
Рабочий диапазон температур
от -10 до +40°С
Относительная влажность воздуха
до 80% при температуре +25°С
Атмосферное давление
от 86 до 106,7 кПа
Примечание
НКПР – нижний концентрационный предел распространения пламени, для метана (бутана) – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).
Обозначение системы при заказе
САКЗ-МК-1
2
С
КЗЭУГ-х
ТУ 4215-004-96941919-2007
1
2
3
4
5
1. Обозначение системы
2. Количество порогов срабатывания сигнализатора(ов): 1 или 2.
3. Исполнение по комплектации: «М» (может отсутствовать): контроль природного газа (метан, CH) «С»: контроль сжиженных углеводородов (пропан-бутановая смесь, СУГ)
Исполнение клапана: НД (PN1) – номинальное давление 0,1 МПа (1,0 кгс/см2); СД (PN4) – номинальное давление 0,4 МПа (4,0 кгс/см2).
5. Обозначение технических условий.

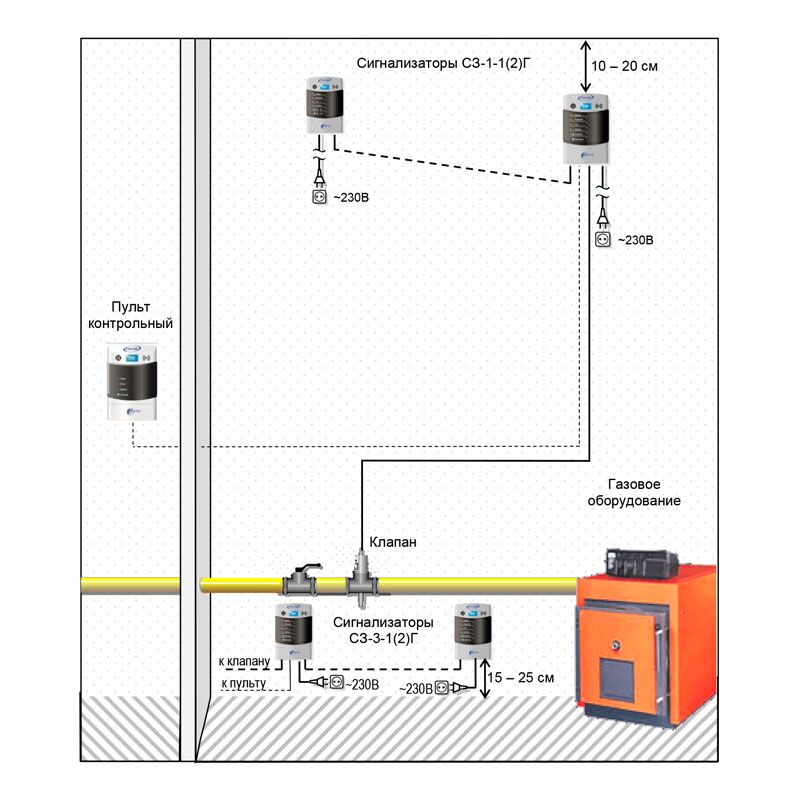

Сигнализатор должен устанавливаться на вертикальной поверхности не ближе 50 см от форточек и мест притока воздуха, в местах наиболее вероятного скопления или утечки газа. Сигнализатор СЗ-1 – на расстоянии от 10 до 20 см от потолка; Сигнализатор СЗ-3 – на расстоянии от 15 до 25 см от пола.
Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2). При наличии в системе нескольких сигнализаторов, все они соединяются между собой последовательно: выход предыдущего – на вход последующего. Количество сигнализаторов в системе может быть любым.
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине кабеля адаптера. Натянутое состояние кабеля не допускается.
Клапан должен устанавливаться в соответствии с требованиями проектной документации и в месте, обеспечивающем свободный доступ к кнопке для открытия клапана. Клапан устанавливается в положение, при котором кнопка располагается снизу. Клапан типа КЗЭУГ может устанавливаться как на вертикальном, так и на горизонтальном участке трубопровода. При установке клапана на горизонтальном участке кнопка открытия должна располагаться снизу. При монтаже муфтового клапана рекомендуется использовать разъемные соединения (фитинги (сгоны)).
С целью предотвращения выхода из строя клапана, перед ним рекомендуется устанавливать газовый фильтр типа ФГ или аналогичный.
Контрольный пульт подключается к выходу сигнализатора, управляющего клапаном. Пульт устанавливают в месте, удобном для наблюдения за состоянием индикаторов.
Соединения между сигнализаторами выполняются гибким медным кабелем длиной не более 50 м и сечением жил от 0,2 до 0,5 мм2, например, КСПВ 4х0,4. Соединение между клапаном и сигнализатором выполняется кабелем из комплекта поставки. Соединение между пультом и сигнализатором выполняется гибким медным кабелем длиной не более 400 м и сечением жил 0,5мм2, например, КСПВ 6х0,52.
Место установки
Клапан запорный с электромагнитным управлением газовый КЗЭУГ предназначен для использования в помещениях потребителей газа в качестве запорного элемента трубопроводных магистралей с рабочей средой в виде природного газа.
Взвод клапана запорного с электромагнитным управлением газового КЗЭУГ осуществляется вручную. В составе электромагнитного клапана имеется датчик состояния (типа «открыт/закрыт»). Клапан устанавливается на горизонтальном или вертикальном участке трубы. КЗЭУГ потребляет энергию только в момент закрытия. В открытом состоянии не создает посторонних шумов и вибрации.
Номинальное давление клапана, PN: 1: для клапанов НД до 0,1 (1) МПа (кгс/см²); 4: для клапанов СД: до 0,4 (4) МПа (кгс/см²);
Материал корпуса – латунь
Обозначение технических условий
Основные технические характеристики:
Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В;
Диапазон условного давления: для клапанов НД: до 0,1 МПа (1 кгс/см²); для клапанов СД: до 0,4 МПа (4 кгс/см²);
Время срабатывания клапана: не более 1 с.;
Класс герметичности затвора: А;
Степень защиты оболочки клапана: IP 54;
Вид корпуса клапана: литой;
Материал корпуса клапана: латунь;
Способ присоединения к трубопроводу: муфтовый;
Размеры и масса клапанов КЗЭУГ:
Тип клапана
DN
Основные размеры, мм, не более
G
Масса, кг, не более
L x B x H
Н1
КЗЭУГ-15-х/Л
15
(60±1)×50×150
100
1/2”
0,50
КЗЭУГ-20-х/Л
20
(70±1)×50×155
101
3/4”
0,60
КЗЭУГ-25-х/Л
25
(70±1)×45×160
101
1”
0,70
КЗЭУГ-32-х/Л
32
(72±1)×55×190
114
1¼”
1,10
КЗЭУГ-40-х/Л
40
(83±1)×63×200
121
1½”
1,25
КЗЭУГ-50-х/Л
50
(94±1)×70×220
126
2”
1,70
Внешний вид клапанов КЗЭУГ:
корпус клапана;
узел электромагнитного управления;
кнопка открытия клапана;
переходник;
запорный элемент;
уплотнительная шайба;
указатель направления подачи рабочей среды;
разъем.
Клапан газовый КЗГЭМ-У предназначен для использования в качестве запорного устройства трубопроводных магистралей с рабочей средой в виде природного газа или воздуха с давлением до 0,3 МПа (до 3,0 кгс/см2).
Клапан устанавливается на горизонтальном участке трубы.
Взвод клапана запорного газового электромагнитного КЗГЭМ-У осуществляется вручную. В составе устройства имеется датчик состояния (типа «открыт/закрыт»).
Основные технические данные газовых клапанов КЗГЭМ: – Амплитуда импульса управляющего сигнала для закрытия клапана: от 20 до 42 В.; – Диапазон условного давления: – для запорных элементов НД: до 0,1 (1) МПа (кгс/см2); – для запорных элементов СД: до 0,4 (4) МПа (кгс/см2); – Время срабатывания: не более 1 с.; – Класс герметичности затвора: А.
