СЗ-3 cигнализатор загазованности на сжиженный газ (СУГ)

Name: СЗ-3 cигнализатор загазованности на сжиженный газ (СУГ)
SKU: 22111
Price: 1930.00 RUB
Availability: InStock

Артикул: 22111 Категории: Газоанализаторы для котельных, коттеджей и квартир, Стационарные газоанализаторы, Стационарные газоанализаторы воздуха рабочей зоны Метки: Минимальная цена, СЗ, ЦИТ-Плюс

от 1930,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации на сигнализаторы СЗ-3-1ГТ

Руководство по эксплуатации на сигнализаторы СЗ-3-1Г, СЗ-3-2Г

Руководство по эксплуатации на сигнализаторы СЗ-3-1С

Сигнализаторы загазованности СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1ГТ, СЗ-3-1С предназначены для непрерывного автоматического контроля содержания паров сжиженного углеводородного газа (СУГ, топливного) в воздухе жилых, коммунально-бытовых, производственных помещений и котельных, а также для управления внешними устройствами.

Сигнализаторы загазованности СЗ-3 служат для оповещения персонала световыми и звуковыми сигналами при возникновении опасных концентраций контролируемого газа и могут применяться как в составе систем автоматического контроля загазованности САКЗ-МК, так и самостоятельно.

Область применения сигнализаторов СЗ-3 – жилые одно- и многоквартирные дома, дачи и коттеджи, где газ используется для отопления и приготовления пищи, котельные, фермы, промышленные и аграрные комплексы, автостоянки, ремонтные мастерские и другие объекты, где может произойти утечка и скопление природного газа.

Измеряемое вещество: сжиженный углеводородный газ (СУГ, пропан-бутановая смесь)
Сигнализация: световая, звуковая
Выходные сигналы: импульсный выход на клапан
Наличие взрывозащиты: отсутствует
Степень защиты оболочки: IP31
Рабочий диапазон температур: от -10 до +40°С
Напряжение питания: 220 В
Межповерочный интервал: 12 мес.

Характеристики	Значения
Определяемый компонент	Сжиженный углеводородный газ (СУГ, пропан-бутановая смесь)
Порог срабатывания (по бутану)^: – СЗ-3-1Г – СЗ-3-2Г – СЗ-3-1ГТ – СЗ-3-1С	Порог 1: 10% НКПР 10% НКПР 10% НКПР 10% НКПР	Порог 2: – 20% НКПР – –
Время срабатывания сигнализации, не более	15 сек.
Время установления рабочего режима (прогрев), не более: – СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1С – СЗ-3-1ГТ	5 мин. 300 сек.
Класс защиты от поражения электрическим током	II по ГОСТ 12.2.007.0-75
Степень пылевлагозащиты	IР31
Индикация	световая, звуковая
Тип выходного сигнала управления клапаном Амплитуда Максимальный выходной ток (пиковое значение) для СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1ГТ Максимальный выходной ток (пиковое значение) для СЗ-3-1С Длительность Период следования	импульс 37±5В 3А 9А 0,4 сек. 4 сек.
Входное сопротивление, не менее	10 кОм
Максимальный втекающий ток выходов, не более	200 мА
Уровень звукового давления по оси звукового излучателя на расстоянии 1 м (при уровне постороннего шума не более 50 дБ), не менее	70 дБ
Напряжение питания переменного тока частотой 50Гц	230±23В
Потребляемая мощность, не более	6 ВА
Габаритные размеры: – СЗ-3-1Г, СЗ-3-2Г – СЗ-3-1ГТ – СЗ-3-1С	135×85×37мм 130х85х37 125х80х35
Масса, не более	0,5 кг
Средняя наработка на отказ не менее	30000 ч.
Назначенный срок службы: – СЗ-3-1Г, СЗ-3-2Г, СЗ-3-1ГТ – СЗ-3-1С – сенсоров	12 лет 10 лет 5 лет
Рабочий диапазон температур	от -10 до +40°С
Относительная влажность воздуха	от 20 до 80% при температуре 25°С
Атмосферное давление	от 86 до 106,7 кПа
Примечание НКПР – нижний концентрационный предел распространения пламени, значение для бутана – по ГОСТ 30852.19-2002 (МЭК 60079-20:1996).

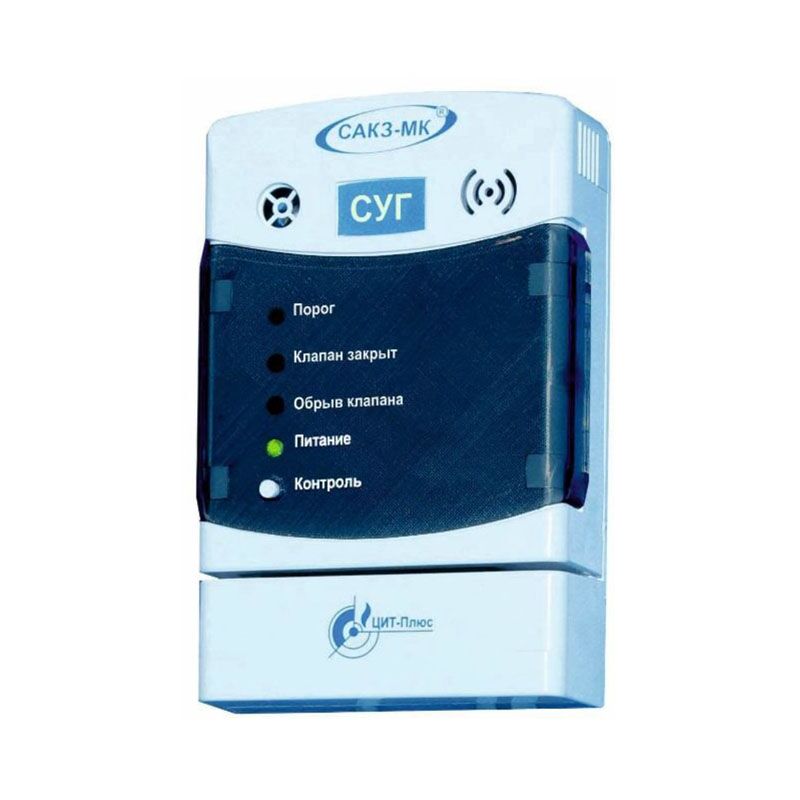

Сигнализатор загазованности СЗ-3-1ГТ может использоваться как в составе систем САКЗ-МК-1 БЫТОВАЯ и САКЗ-МК-2 БЫТОВАЯ, так и самостоятельно. Сигнализатор способен управлять импульсным электромагнитным клапаном типа КЗЭУГ, контролировать его состояние (закрыт/открыт), исправность электромагнита клапана и соединительного кабеля.

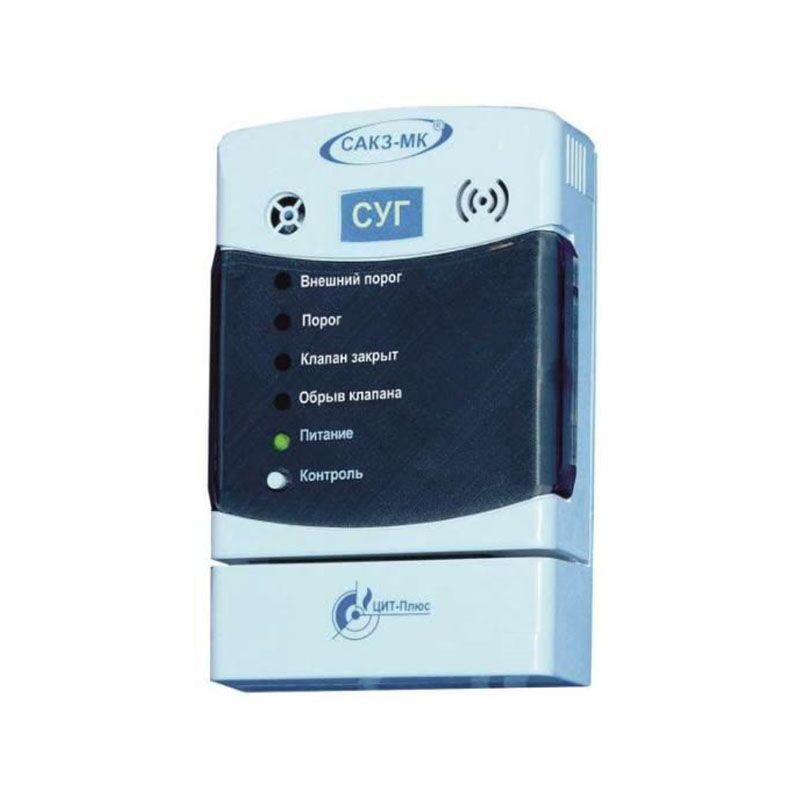

Сигнализаторы загазованности СЗ-3-1Г(1 порог) и СЗ-3-2Г(2 порога) могут использоваться как в составе систем САКЗ-МК-1, САКЗ-МК-2, САКЗ-МК-3 так и самостоятельно. Сигнализатор способен принимать сигналы от другого сигнализатора и передавать информацию о своем состоянии, управлять импульсным электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, контролировать его состояние (закрыт/открыт), исправность электромагнита клапана и соединительного кабеля, а также передавать информацию на другие устройства (сигнализатору, пульту и др.). Сигнализатор может быть с одним (СЗ-3-1Г) или двумя (СЗ-3-2Г) порогами аварийной сигнализации (первый — предупредительный, второй — аварийный).

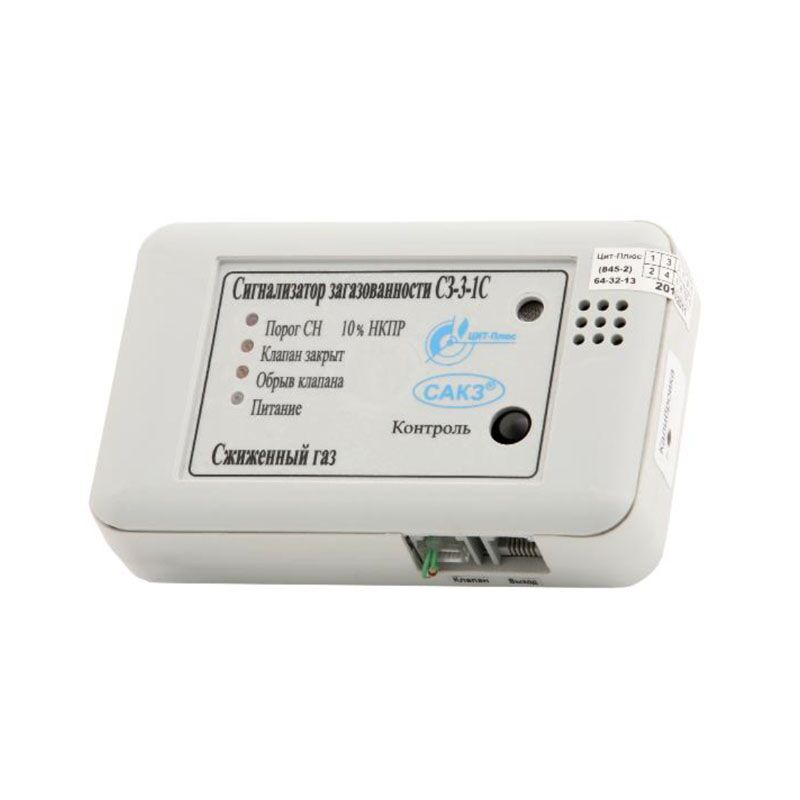

Сигнализатор загазованности СЗ-3-1С может использоваться как в составе систем типа САКЗ-МК, так и самостоятельно. Сигнализатор работает по одному порогу аварийной сигнализации. Сигнализатор способен управлять электромагнитным клапаном типа КЗЭУГ или КЗГЭМ-У, а также, в составе системы, передавать сигналы о загазованности, о состоянии клапана (закрыт/открыт) и неисправности на другие устройства.

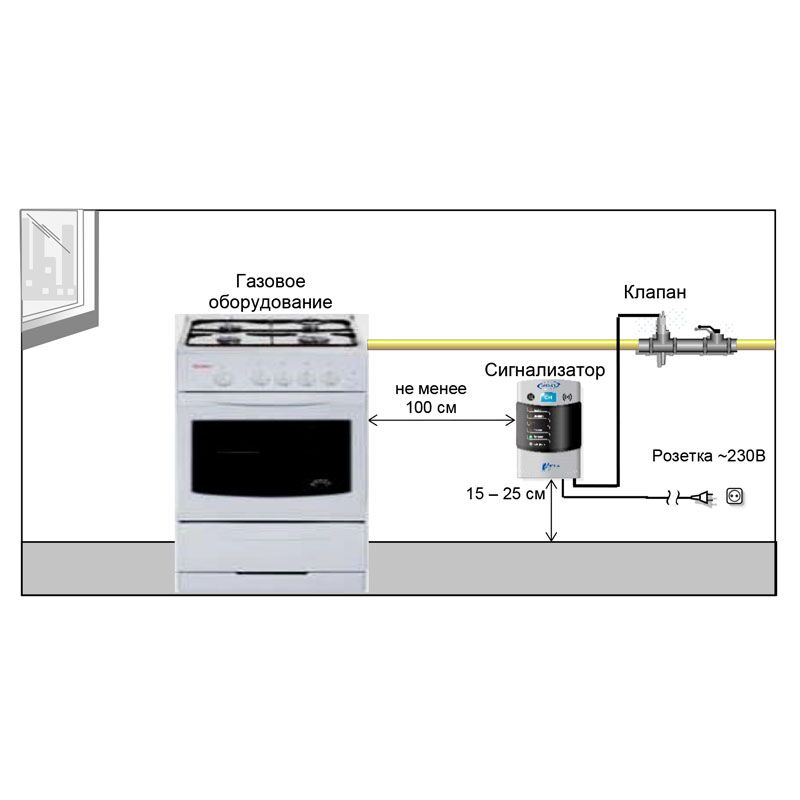

Сигнализатор должен устанавливаться в местах наиболее вероятного скопления или утечки газа, на расстоянии 15 – 25 см от пола и не ближе 50 см от мест притока воздуха.

Сигнализатор способен контролировать площадь в радиусе до 5 м (около 80 м2). Место установки сигнализатора должно быть определено в проектной документации.
Рекомендуется устанавливать сигнализатор так, чтобы его можно было подвергать периодической проверке без демонтажа.
Электрическая розетка для питания сигнализатора должна располагаться на расстоянии, соответствующем длине сетевого кабеля. Натянутое положение кабеля не допускается.

Соединение с импульсным клапаном выполняют гибким медным кабелем длиной не более 20 м, сечением жил от 0,5 до 1,0 мм² и суммарным сопротивлением петли не более 2 Ом, например, UTP-4, КСПВ 6х0,5.

Соединение с другими устройствами выполняют гибким медным кабелем длиной не более 50 м, сечением жил от 0,4 до 1,0 мм², например, UTP-4, КСПВ 6х0,5.

Место установки
