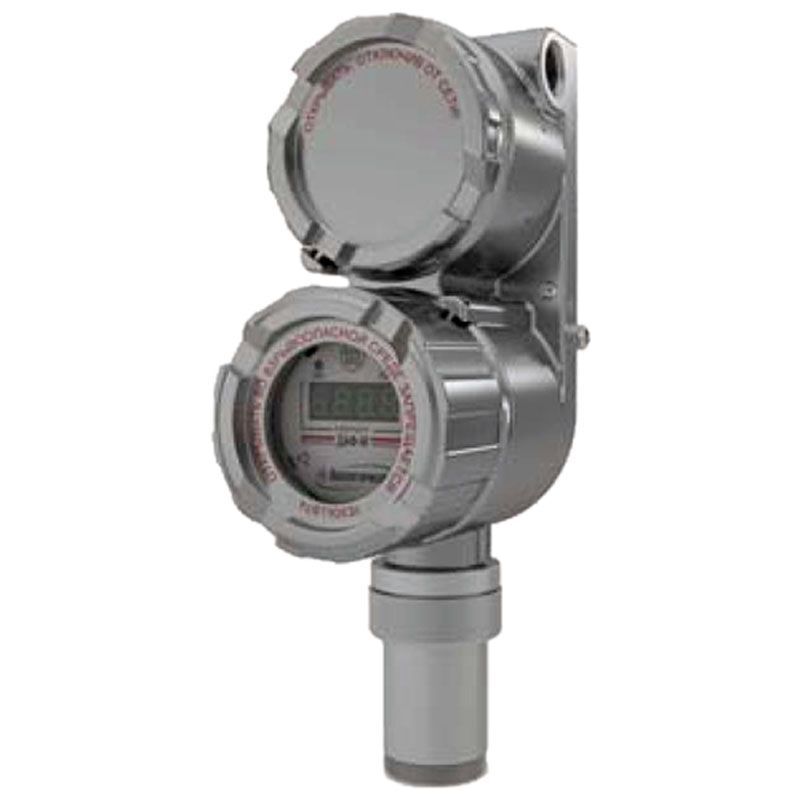

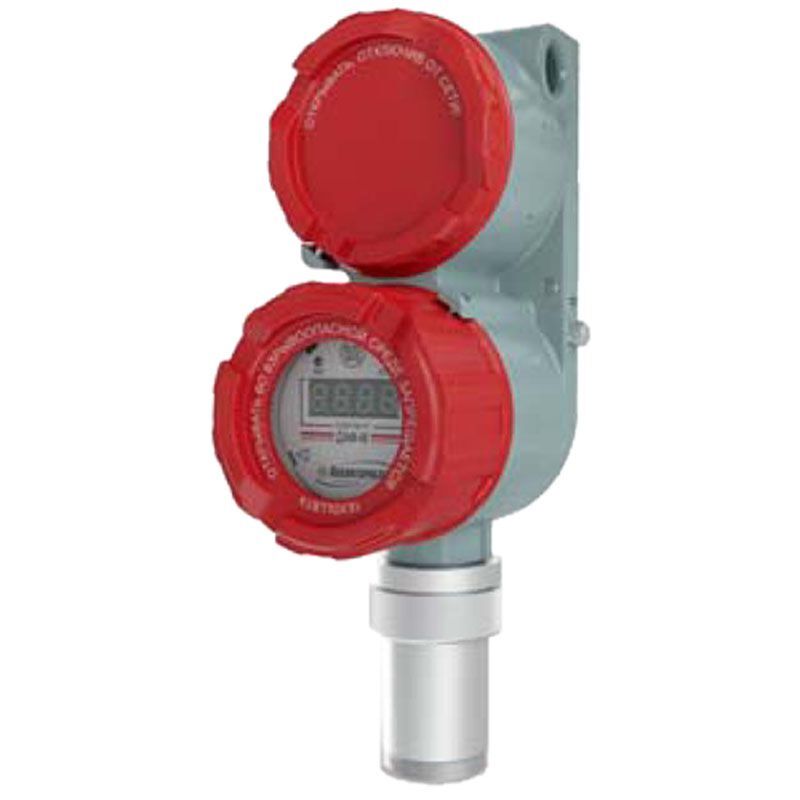

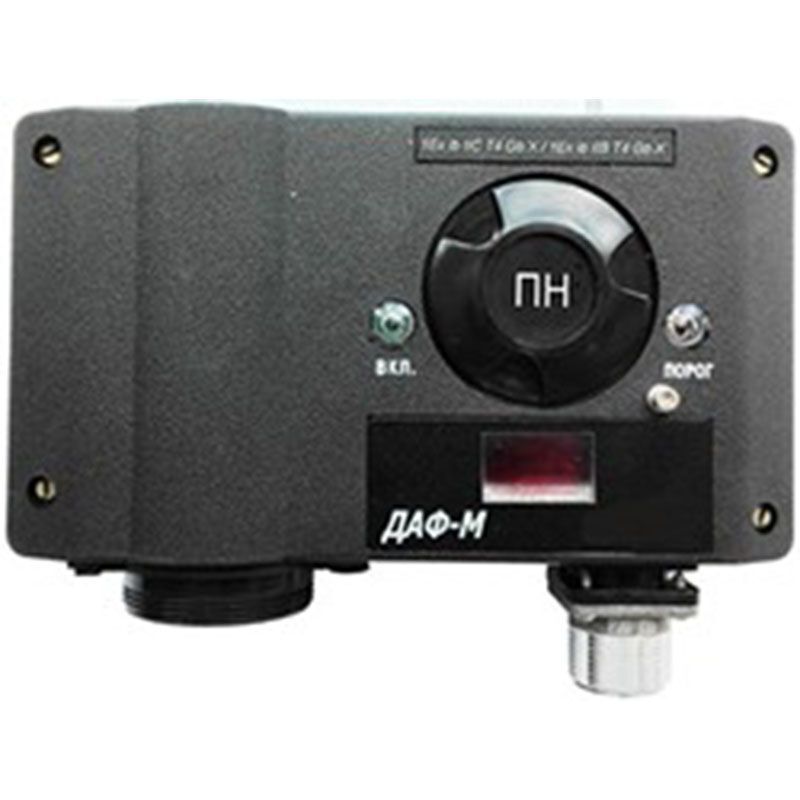

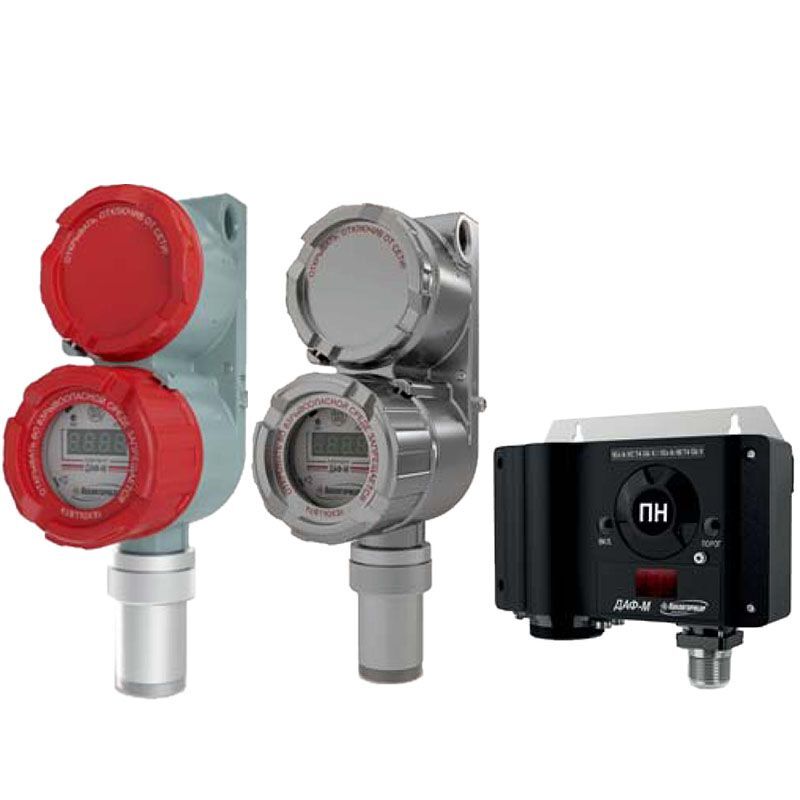

ДАФ-М ИБЯЛ.413445.003 стационарный газоанализатор

Артикул: 21130

от 90530,00 руб

Датчики-газоанализаторы фотоионизационные стационарные ДАФ-М ИБЯЛ.413445.003 предназначены для непрерывного контроля содержания предельно допустимых концентраций (ПДК) вредных веществ в воздухе рабочей зоны и сигнализации о превышении пороговых значений концентрации.

Область применения ДАФ-М –  автономно или в составе информационно измерительных систем для контроля воздушной среды рабочей зоны химических, нефтехимических, нефтегазодобывающей, металлургической, целлюлознобумажной и других отраслей промышленности, в том числе на атомных станциях (АС).

Сферы применения газоанализаторов ДАФ-М в соответствии с Федеральным законом 102-ФЗ:

– выполнение работ по обеспечению безопасных условий и охраны труда;

– осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Газоанализаторы ДАФ-М предназначены для применения во взрывоопасных зонах класса 1 по ГОСТ IEC 60079-10-1-2013, относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014 (IEC 60079-0:2011), соответствуют требованиям к взрывозащищенному оборудованию по ТР ТС 012/2011.

Тип газоанализаторов – стационарный, одноканальный, одноблочный, непрерывного действия.

Режим работы – продолжительный по ГОСТ 18311-80.

Принцип действия датчика – фотоионизационный.

Способ отбора пробы – диффузионный или принудительный (за счет избыточного давления в точке отбора или с помощью внешнего побудителя расхода при установке дополнительных принадлежностей на газоанализаторы).

Достоинства датчиков-газоанализаторов ДАФ-М:

– устойчивость к отравлению газом больших концентраций,
– измерение большого количества летучих органических соединений (ЛОС),
– исполнение со встроенной цифровой индикацией (состояния датчика, значения концентрации, ошибок),
– токовый выход 4-20 мА, “сухие” контакты реле (порог1, порог2, отказ), цифровой выход RS-485, протокол MODBUS RTU, HART-выход,
– широкий температурный диапазон от -40 до +50°С,
– настройка и калибровка по месту эксплуатации, в том числе во взрывоопасной зоне, с помощью магнитного стилуса,
– постоянная самодиагностика датчика,
– исполнение в алюминиевом или стальном корпусе,
– степень пылевлагозащиты – IP66 / IP68.

Датчики-газоанализаторы ДАФ-М могут применяться на объектах, поднадзорных РМРС и РРР, что должно оговариваться при заказе.

Внесены в Государственный реестр СИ. Поставляются с первичной поверкой.

Датчики-газоанализаторы фотоионизационные стационарные ДАФ-М

№ п/п Наименование Цена с НДС (20%), руб.
1 ДАФ-М-01-C3H6O (Ацетон) ИБЯЛ.413445.003 Стационарный взрывозащ. датчик-газоанализатор ПДК ацетона (0-2500 мг/м3) в воздухе, IP54, выход: 4-20 мА, осн.вид взрывозащ.: "ib", без контактов реле, с БПС-21М или -21М3 (взрывозащ. типа), пластм.корпус 100 770
2 ДАФ-М-01-C6H5OH (Фенол) ИБЯЛ.413445.003 Стационарный взрывозащ. датчик-газоанализатор ПДК фенола (0-50 мг/м3) в воздухе, IP54, выход: 4-20 мА, осн.вид взрывозащ.: "ib", без контактов реле, с БПС-21М или -21М3 (взрывозащ. типа), пластм.корпус 107 900
3 ДАФ-М-01-ПН (Пары нефти) ИБЯЛ.413445.003 Стационарный взрывозащ. датчик-газоанализатор ПДК паров нефти (0-3500 мг/м3) в воздухе, IP54, выход: 4-20 мА, осн.вид взрывозащ.: "ib", без контактов реле, с БПС-21М или -21М3 (взрывозащ. типа), пластм.корпус 90 530
4 ДАФ-М-05Х-C3H6O (Ацетон) ИБЯЛ.413445.003-06 Стационарный взрывозащ. датчик-газоанализатор ПДК ацетона (0-2500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART, осн.вид взрывозащ.: "d", без контактов реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 116 190
5 ДАФ-М-05Х-C6H5OH (Фенол) ИБЯЛ.413445.003-06 Стационарный взрывозащ. датчик-газоанализатор ПДК фенола (0-50 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, осн.вид взрывозащ.: "d", без контактов реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 123 320
6 ДАФ-М-05Х-ПН (Пары нефти) ИБЯЛ.413445.003-06 Стационарный взрывозащ. датчик-газоанализатор ПДК паров нефти (0-3500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, осн.вид взрывозащ.: "d", без контактов реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 106 080
7 ДАФ-М-06ТРХ-C3H6O (Ацетон) ИБЯЛ.413445.003-09 Стационарный взрывозащ. датчик-газоанализатор ПДК ацетона (0-2500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 119 500
8 ДАФ-М-06ТРХ-C6H5OH (Фенол) ИБЯЛ.413445.003-09 Стационарный взрывозащ. датчик-газоанализатор ПДК фенола (0-50 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 126 560
9 ДАФ-М-06ТРХ-ПН (Пары нефти) ИБЯЛ.413445.003-09 Стационарный взрывозащ. датчик-газоанализатор ПДК паров нефти (0-3500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в алюминевом корпусе, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 109 060
10 ДАФ-М-08Х-C3H6O (Ацетон) ИБЯЛ.413445.003-80 Стационарный взрывозащ. датчик-газоанализатор ПДК ацетона (0-2500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, осн.вид взрывозащ.: "d", без контактов реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 127 790
11 ДАФ-М-08Х-C6H5OH (Фенол) ИБЯЛ.413445.003-80 Стационарный взрывозащ. датчик-газоанализатор ПДК фенола (0-50 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, осн.вид взрывозащ.: "d", без контактов реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 134 980
12 ДАФ-М-08Х-ПН (Пары нефти) ИБЯЛ.413445.003-80 Стационарный взрывозащ. датчик-газоанализатор ПДК паров нефти (0-3500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, осн.вид взрывозащ.: "d", без контактов реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 117 490
13 ДАФ-М-08ТРХ-C3H6O (Ацетон) ИБЯЛ.413445.003-85 Стационарный взрывозащ. датчик-газоанализатор ПДК ацетона (0-2500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 129 860
14 ДАФ-М-08ТРХ-C6H5OH (Фенол) ИБЯЛ.413445.003-85 Стационарный взрывозащ. датчик-газоанализатор ПДК фенола (0-50 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 137 120
15 ДАФ-М-08ТРХ-ПН (Пары нефти) ИБЯЛ.413445.003-85 Стационарный взрывозащ. датчик-газоанализатор ПДК паров нефти (0-3500 мг/м3) в воздухе, IP66/IP68, выход: 4-20 мА, HART и RS485, осн.вид взрывозащ.: "d", с контактами реле, в корпусе из нержавеющей стали, с БПС-21М или -21М3 (не взрывозащ. типа), кабельный ввод - по отдельному заказу! 119 760



Дополнительное оснащение для ДАФ-М

№ п/п Наименование Цена с НДС (20%), руб.
1 Датчик ФИД в упаковке ИБЯЛ.305649.064 для ДАФ-М 37 260
2 Стилус ИБЯЛ.413929.005 (для корректировки показаний ДАФ-М-08Х, -08ТРХ) 740
3 Стилус ИБЯЛ.413929.007 (для корректировки показаний ДАФ-М-05Х, -06ТРХ) 330
4 Кабельные ввода из стали с покрытием:
5 Ввод кабельный ИБЯЛ.305311.011 (для подключения бронированного кабеля, наружный ∅ кабеля:7-17 мм) 1 410
6 Ввод кабельный ИБЯЛ.305311.011-01 (для подключения кабеля в металлорукаве ДУ 15) 1 320
7 Ввод кабельный ИБЯЛ.305311.011-02 (для подключения кабеля в металлорукаве ДУ 20) 1 430
8 Ввод кабельный ИБЯЛ.305311.011-03 (для подключения кабеля в металлорукаве ДУ 25) 1 690
9 Ввод кабельный ИБЯЛ.305311.011-04 (для подключения кабеля в металлорукаве ДУ 32) 3 370
10 Ввод кабельный ИБЯЛ.305311.011-05 (для подключения кабеля в трубной проводке ДУ 15) 1 040
11 Ввод кабельный ИБЯЛ.305311.011-06 (для подключения кабеля в трубной проводке ДУ 20) 1 120
12 Ввод кабельный ИБЯЛ.305311.011-07 (для подключения кабеля в трубной проводке ДУ 25) 1 850
13 Ввод кабельный ИБЯЛ.305311.011-08 (для подключения кабеля в трубной проводке ДУ 32) 6 740
14 Кабельные ввода из нержавеющей стали:
15 Ввод кабельный ИБЯЛ.305311.011-09 (для подключения бронированного кабеля, наружный ∅ кабеля:15-25 мм) 3 500
16 Ввод кабельный ИБЯЛ.305311.011-10 (для подключения кабеля в металлорукаве ДУ 15) 3 500
17 Ввод кабельный ИБЯЛ.305311.011-11 (для подключения кабеля в металлорукаве ДУ 20) 3 310
18 Ввод кабельный ИБЯЛ.305311.011-12 (для подключения кабеля в металлорукаве ДУ 25) 4 540
19 Ввод кабельный ИБЯЛ.305311.011-13 (для подключения кабеля в металлорукаве ДУ 32) 5 640
20 Ввод кабельный ИБЯЛ.305311.011-14 (для подключения кабеля в трубной проводке G1/2'' (ДУ15)) 3 570
21 Ввод кабельный ИБЯЛ.305311.011-15 (для подключения кабеля в трубной проводке G3/4'' (ДУ20)) 3 310
22 Ввод кабельный ИБЯЛ.305311.011-16 (для подключения кабеля в трубной проводке G1'' (ДУ25)) 4 480
23 Ввод кабельный ИБЯЛ.305311.011-17 (для подключения в трубной проводке G1 1/4'' (ДУ32)) 5 640
Характеристики ДАФ-М Значения
Расход пробы от 0,3 до 0,5 дм3/мин
Напряжение питания от источника постоянного тока:

– ДАФ-М-01

– ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ



от 10 до 24 В

от 10 до 32 В
Потребляемая газоанализаторами мощность, Вт, не более:

– ДАФ-М-01

– ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ



2,0

3,5
Время прогрева газоанализаторов, мин, не более 5
Предел допускаемого времени установления показаний Т0,9 (при повышении содержания) по поверочному компоненту (в непрерывном режиме работы ФИД), с 60
Время восстановления характеристик газоанализаторов после снятия перегрузки, мин, не более 20
Индикация датчиков-газоанализаторов цифровая, световая
Габаритные размеры датчиковгазоанализаторов, мм, не более:

– ДАФ-М-01

– ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ



180х60х160

120х130х260
Масса газоанализаторов, кг:

– ДАФ-М-01

– ДАФ-М-05Х/-06ТРХ

– ДАФ-М-08Х/-08ТРХ



1,5

3,0

6,5
Средняя наработка на отказ газоанализаторов, не менее, ч 35000
Срок службы, лет:

– газоанализаторов ДАФ-М, без учета срока службы ФИД

– ФИД, с учетом технического обслуживания



20

10
Срок проведения капитального ремонта с даты изготовления газоанализаторов, лет 10
Гарантийный срок эксплуатации, мес.:

– датчики-газоанализаторы ДАФ-М

– ФИД



24

12
Межповерочный интервал газоанализаторов ДАФ-М, мес. 12
Условия эксплуатации газоанализаторов ДАФ-М
Температура окружающей среды от -40 до +50°С
Относительная влажность воздуха 95% (при температуре 35 °С и более низких температурах, без конденсации влаги)

100% (при температуре 25°С, кроме ДАФ-М-01)
Атмосферное давление от 84 до 106,7, мм рт.ст. (от 630 до 800 кПа)
Модификации газоанализаторов Диапазон измерений, мг/м3 Пороги, устанавливаемые при выпуске из производства Участок диапазона измерений Пределы допускаемой основной погрешности
Порог 1 Порог 2
ДАФ-М-ХХ-Ацетон (С3Н6О)* от 0 до 2500 200 1000 от 0 до 200

от 200 до 2500

 ±30 мг/м3

±15 %
ДАФ-М-Фенол (С6Н6О)* от 0 до 50 1 7 от 0 до 50

от 50 до 50

 ±1 мг/м3

±20 %
ДАФ-М-ХХ-Пары нефти** от 0 до 3500 300 2100 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Бензол (С6Н6)* от 0 до 50 15 40 от 0 до 5

от 5 до 50

 ±1 мг/м3

±20 %
от 0 до 3500 30 1000 от 0 до 50

от 50 до 3500

 ±10 мг/м3

±20 %
ДАФ-М-ХХ-Гексан (С6Н14)* от 0 до 3500 300 1610 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Стирол (С8Н8)* от 0 до 100 30 50 от 0 до 10

от 10 до 100

 ±2 мг/м3

±20 %
ДАФ-М-ХХ-Толуол (С6Н5СН3)* от 0 до 500 50 250 от 0 до 50

от 50 до 500

 ±7,5 мг/м3

±15 %
от 0 до 2500 250 1000 от 0 до 500

от 500 до 2500

 ±75 мг/м3

±15 %
ДАФ-М-ХХ-Этанол (С2Н5ОН)* от 0 до 2500 1000 2000 от 0 до 1000

от 1000 до 2500

 ±150 мг/м3

±15 %
ДАФ-М-ХХ-Циклогексан (С6Н12)* от 0 до 80 80 400 от 0 до 80

от 80 до 800

 ±15 мг/м3

±15 %
ДАФ-М-ХХ-Пары авиационного топлива (АТ)** от 0 до 3500 300 2100 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Пары авиационного бензина (АБ) от 0 до 3500 100 1630 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Пары дизельного топлива (ДТ)** от 0 до 3500 300 3460 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Пары бензина (ПБ)** от 0 до 3500 100 1630 от 0 до 100

от 100 до 3500

 ±25 мг/м3

±(25+0,15·(Свх-100)) мг/м3
ДАФ-М-ХХ-Пары топлива для реактивных двигателей (ТРД)** от 0 до 3500 300 2100 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %
ДАФ-М-ХХ-Пары уайт-спирита (УС)** от 0 до 3500 300 1610 от 0 до 300

от 300 до 3500

 ±45 мг/м3

±15 %



Примечания:

* – поверочный компонент соответствует определяемому;

** – поверочный компонент гексан (С6Н14);

Свх – содержание определяемого компонента на входе газоанализаторов.

Обозначение газоанализаторов Наименование Маркировка взрывозащиты Степень пыле-влаго-защиты Материал корпуса Выходные сигналы
ДАФ-М-01
ИБЯЛ.413445.003		 ДАФ-М-01-АА 1ExibIICT4GbX / 1ExibIIBT4GbX IP54

угленаполненный полиамид

 4-20 мА
ДАФ-М-05Х
ИБЯЛ.413445.003-06		 ДАФ-М-05Х-АА 1Exd[ibGb]IICT4GbX IP66 / IP68 алюминий 4-20 мА, HART
ДАФ-М-06ТРХ
ИБЯЛ.413445.003-09		 ДАФ-М-06ТРХ-АА 4-20 мА, RS-485, HART, “сухие” контакты реле (250 В; 1,0 А)*
ДАФ-М-08Х
ИБЯЛ.413445.003-80		 ДАФ-М-08Х-АА нержавеющая сталь 4-20 мА, RS-485, HART
ДАФ-М-08ТРХ
ИБЯЛ.413445.003-85		 ДАФ-М-08ТРХ-АА 4-20 мА, RS-485, HART, “сухие” контакты реле (250 В; 1,0 А)*

АА – аббревиатура соответствующая химической формуле определяемого компонента или символ “ПН” для газоанализаторов паров нефти

* – “сухие” контакты реле “порог1”, “порог2”, “отказ” нормально разомкнутые, по заказу возможно изготовление “сухих” контактов реле нормально замкнутых.



Рекомендуемые источники питания газоанализаторов ДАФ-М ИБЯЛ.413445.003, -06, -09, -80, -85

Модификации газоанализаторов Наименование источников питания Примечания
ДАФ-М-01 1. БПС-21М3 ИБЯЛ.411111.047-01/-02/-06

2. БПС-21М ИБЯЛ.411111.042-06/-09/-12/-15/-18/-21

 Категория взрывоопасной среды IIВ
1. БПС-21М3 ИБЯЛ.411111.047-03/-04/-07

2. БПС-21М ИБЯЛ.411111.042/-01/-02/-05/-07/-08/-10/-11/-13/-14/-16/-17/-19/-20/-22

3. БРС ИБЯЛ.411111.036-01/-02

 Категория взрывоопасной среды IIC
ДАФ-М-05Х

ДАФ-М-08Х

ДАФ-М-06ТРХ

ДАФ-М-08ТРХ

 1. БПС-21М3 ИБЯЛ.411111.047/-05

2. БПС-21М-М ИБЯЛ.411111.042-04

3. БПС-21М ИБЯЛ.411111.042-23/-24/-25/-26/-27/-28/-29/-30/-31/-32/-33/-34

4. БРС ИБЯЛ.411111.036-03/-04

 С прокладкой кабеля в защитной оболочке
  • датчик-газоанализатор ДАФ-М
  • комплект ЗИП
  • комплект эксплуатационных документов
  • ведомость эксплуатационных документов

Поставляется по отдельному заказу:

  • ГСО-ПГС (4-х литровые баллоны с поверочными газовыми смесями)
  • ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь)
  • ИР ИБЯЛ.418621.002-03 (индикатор расхода)
  • HART-коммуникатор ИБЯЛ.467239.005 (только для ДАФ-М-05Х/-08Х/-06ТРХ/ -08ТРХ)
  • Стилус ИБЯЛ.413929.005 (только для ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ) для управления режимами работы газоанализаторов
  • Пульт контроля ИБЯЛ.422411.005 (только для ДАФ-М-01)
  • Носитель с сервисным ПО ИБЯЛ.431214.524
  • Кольца: 095-100-30-2-2 ГОСТ 9833-73/ГОСТ 18829-73, ИБЯЛ.754175.002-02, ИБЯЛ.754175.043-01
  • Комплекты для принудительной подачи пробы ИБЯЛ.305659.024, ИБЯЛ.305659.024-01(только для ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ)
  • Кабельный ввод ВК-С
  • Принадлежности в упаковке ИБЯЛ.413955.033 (для технического обслуживания ФИД).
  • ФИД в упаковке ИБЯЛ.305649.064
  • Плата измерительная ИБЯЛ.687243.784 (для ДАФ-М-01)
  • Плата преобразователя питания искробезопасного ИБЯЛ.687243.801 (для ДАФ-М-01)
  • Плата измерительная ИБЯЛ.687243.776 (только для ДАФ-М-05Х/-08Х/-06ТРХ/-08ТРХ)
  • Плата питания и интерфейса ИБЯЛ.687243.706-03 (для ДАФ-М-05Х/-08Х)
  • Плата коммутации ИБЯЛ.687243.788 (для ДАФ-М-05Х/-08Х)
  • Плата питания и интерфейса ИБЯЛ.687243.706-02 (для ДАФ-М-06ТРХ/-08ТРХ)
  • Плата реле ИБЯЛ.687243.697 (для ДАФ-М-06ТРХ/-08ТРХ)
  • Плата коммутации ИБЯЛ.687243.760 (для ДАФ-М-06ТРХ/-08ТРХ)

Руководство по эксплуатации на ДАФ-М
