БПС-21М3 ИБЯЛ.411111.047 блок питания и сигнализации

Артикул: 95050

от 29940,00 руб

Документация:

Руководство по эксплуатации БПС-21М3

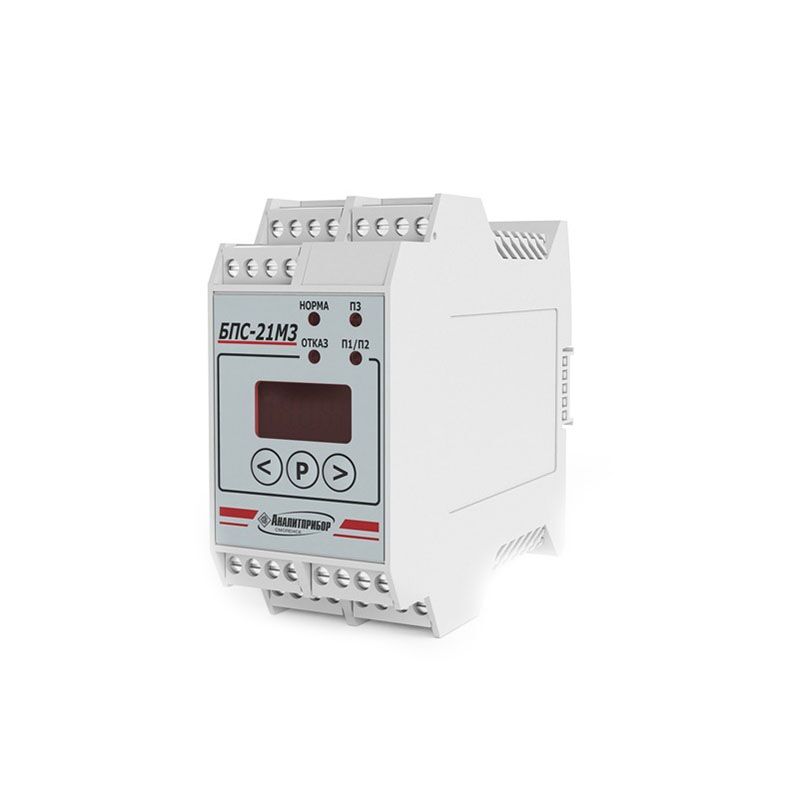

Внешний вид блок БПС-21М3


БПС-21М3 ИБЯЛ.411111.047 блоки питания и сигнализации предназначены для:

Формирования, в том числе искробезопасного, напряжения питания сигнализаторов ДАТ-М, ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств;
Интеграции в системы АСУТП с использованием интерфейса Ethernet (модуль КСД);
Обмена данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства;
Архивации полученных данных, событий и показаний (модуль КСД);
Возможность подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К);
Выдачи световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением “сухих” контактов реле;
Модуль КСД предназначен для сбора информации датчиков-сигнализаторов ДАТ-М-06 ИБЯЛ.413216.044-05, датчиков газосигнализаторов ДАХ-М-06 ИБЯЛ.413412.005-05, датчиков-газоанализаторов ДАК ИБЯЛ.418414.071-17 …-21, датчиков-газоанализаторов фотоионизационных ДАФ-М при их соединении в шлейф.

Область применения: в качестве устройств питания, сигнализации, искробезопасных барьеров, контроллеров сбора данных совместно с выносными датчиками различных типов, размещаемыми как в невзрывоопасных, так и взрывоопасных зонах.

Режим работы – непрерывный.
Рабочее положение – вертикальное.
Блоки предназначены для установки на рейки типоисполненийТН35-7,5 и ТН35-15 по ГОСТ РМЭК 607-15-2003 (DIN-рейки).

Контроллер сбора данных (КСД) обеспечивает сохранение информации по каналу связи RS485 устройств. Функциональные возможности контроллера сбора данных КСД:

Архивирование результатов измерения;
Выдача команд подключенным блокам любых других модификаций на установку пороговых значений и диапазона измерений физической величины датчиков;
Сохранение параметров подключенных датчиков:
– порогов срабатывания сигнализации Порог 1-2-3;
– единиц измерения;
– определяемого компонента;
– значение начальное и конечное диапазона показаний.

Блоки БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р позволяют записывать данные
за последние 10 суток с интервалом 1 минуту при подключении максимального количества устройств (не более 30);
за последние 30 суток с интервалом в 1 минуту при подключении не более 10 устройств.

Блоки питания, сигнализации и связи БПС-21М3

№ п/п Наименование Цена с НДС (20%), руб.
1 БПС-21М3-24х24-Р ИБЯЛ.411111.047 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 24 В (пост.ток); 3-хпроводная линия связи, не В/З, с пороговыми реле (3 шт.), с интерфейсом RS485, цифровым индикатором и токовым выходом 4-20 мА 32 990
2 БПС-21М3-24х16-ibIIB ИБЯЛ.411111.047-01 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIB), без пороговых реле, с интерфейсом RS485, без цифрового индикатора, с токовым выходом 4-20 мА 34 740
3 БПС-21М3-24х16-ibIIB-Р ИБЯЛ.411111.047-02 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIB), с пороговыми реле (3 шт.), с интерфейсом RS485, с цифровым индикатором и токовым выходом 4-20 мА 36 750
4 БПС-21М3-24х16-ibIIC ИБЯЛ.411111.047-03 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIC), без пороговых реле, с интерфейсом RS485, без цифрового индикатора, с токовым выходом 4-20 мА 34 350
5 БПС-21М3-24х16-ibIIC-Р ИБЯЛ.411111.047-04 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIC), с пороговыми реле (3 шт.), с интерфейсом RS485, с цифровым индикатором и токовым выходом 4-20 мА 35 520
6 БПС-21М3-220х24 ИБЯЛ.411111.047-05 блок устанавливается на DIN-рейку, Uвх = 220 В (перемен.ток), Uвых = 24 В (пост.ток); 3-хпроводная линия связи, не В/З, с пороговыми реле (2 шт.), без интерфейса RS485, с цифровым индикатором и токовым выходом 4-20 мА 36 100
7 БПС-21М3-220х16-ibIIB ИБЯЛ.411111.047-06 блок устанавливается на DIN-рейку, Uвх = 220 В (перемен.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIB), с пороговыми реле (2 шт.), без интерфейса RS485, с цифровыми индикатором и токовым выходом 4-20 мА 39 140
8 БПС-21М3-220х16-ibIIC ИБЯЛ.411111.047-07 блок устанавливается на DIN-рейку, Uвх = 220 В (перемен.ток), Uвых = 16 В (пост.ток); 3-хпроводная линия связи, искробезопасная цепь (взрывозащита: ibIIC), с пороговыми реле (2 шт.), без интерфейса RS485, с цифровыми индикатором и токовым выходом 4-20 мА 38 760
9 БПС-21М3-24-КСД ИБЯЛ.411111.047-08 (для сбора данных с БПС-21М) блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых - отсутствует; не В/З, без пороговых реле, с интерфейсом RS485, без интерфейса Ethernet, с цифровым индикатором и без токового выхода 4-20 мА 29 940
10 БПС-21М3-24-КСД-Р ИБЯЛ.411111.047-09 (для сбора данных с БПС-21М) блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых - отсутствует; не В/З, с пороговыми реле (3 шт.), с интерфейсами RS485 и Ethernet, с цифровым индикатором и без токового выхода 4-20 мА 41 410
11 БПС-21М3-24х24-iaIIC ИБЯЛ.411111.047-10 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 24 В (пост.ток); 2-хпроводная линия связи, искробезопасная цепь (взрывозащита: iaIIC), без пороговых реле, с интерфейсом RS485, без цифрового индикатора, с токовым выходом 4-20 мА 40 890
12 БПС-21М3-24х24-iaIIC-Р ИБЯЛ.411111.047-11 блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 24 В (пост.ток); 2-хпроводная линия связи, искробезопасная цепь (взрывозащита: iaIIC), с пороговыми реле (3 шт.), с интерфейсом RS485, с цифровым индикатором и с токовым выходом 4-20 мА 42 060
13 БПС-21М3-220х24-iaIIC ИБЯЛ.411111.047-12 блок устанавливается на DIN-рейку, Uвх = 220 В (перемен.ток), Uвых = 24 В (пост.ток); 2-хпроводная линия связи, искробезопасная цепь (взрывозащита: iaIIC), с пороговыми реле (2 шт.), без интерфейса RS485, с цифровым индикатором и с токовым выходом 4-20 мА 45 690
14 БПС-21М3-24х16-ibIIC-К ИБЯЛ.411111.047-13 (подключение внешних исполнительных устройств) блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 16 В (пост.ток); 2-хпроводная линия, искробезопасная цепь (взрывозащита: iaIIC), без пороговых реле, с интерфейсом RS485, без цифрового индикатора и токового выхода 4-20 мА 38 240
15 БПС-21М3-24х24-iaIIC-К ИБЯЛ.411111.047-14 (подключение внешних исполнительных устройств) блок устанавливается на DIN-рейку, Uвх = 24 В (пост.ток), Uвых = 24 В (пост.ток); 2-хпроводная линия, искробезопасная цепь (взрывозащита: iaIIC), без пороговых реле, с интерфейсом RS485, без цифрового индикатора и токового выхода 4-20 мА 38 760
Характеристики БПС-21М3 Значение
Питание блоков БПС-21М3:
– БПС-21М3 ИБЯЛ.411111.047, -01,..,-04, -08,..,-11, -13, -14
– БПС-21М3 ИБЯЛ.411111.047-05, -06, 07, -13
от внешнего источника постоянного тока или внешнего резервного источника постоянного тока с напряжением 24 В
220 В, 50 Гц
Потребляемая мощность:
– при питании от источника постоянного тока, Вт:
– БПС-21М3-24х24-Р
– БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р
– БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24х16-ibIIС-К
– БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р
– БПС-21М3-24х24-iaIIС, БПС-21М3-24х24-iaIIС-Р, БПС-21М3-24х24-iaIIС-К
– при питании от сети переменного однофазного тока, В·А:
– БПС-21М3-220х24
– БПС-21М3-220х16-ibIIВ
– БПС-21М3-220х16-ibIIС, БПС-21М3-220х24-iaIIС
15
12
10
8
815
12
10
Выходное напряжение (номинальное значение) для питания датчиков:
– БПС-21М3 ИБЯЛ.411111.047-08, -09
– БПС-21М3 ИБЯЛ.411111.047-01,..,-04, -06, -07, -13
– БПС-21М3 ИБЯЛ.411111.047, -05, -10, -11, -12, -14
нет
16 В
24 В
Диапазон измерений входного сигнала постоянного тока блоков (кроме БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К) от 4 до 20 мА
Диапазон показаний входного сигнала постоянного тока блоков (кроме БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К) от 2 до 25 мА
Степень пылевлагозащиты IP20
Маркировка взрывозащиты:
– БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р, БПС-21М3-220х16-ibIIВ
– БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-220х16-ibIIС, БПС-21М3-24х16-ibIIС-К
– БПС-21М3-24х24-iaIIC, БПС-21М3-24х24-iaIIC-Р, БПС-21М3-220х24-iaIIC, БПС-21М3-24х24-iaIIС-К
[Exib]IIB
[Exib]IIC«[Exia]IIC/[Exia]IIB
Время прогрева блоков питания и сигнализации, мин, не более 5
Номинальное время установления показаний Т0,9ном. (кроме блоков БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К) составляет не более, с 5
Габаритные размеры, мм: 52х114х102
Масса блоков, кг:
– БПС-21М3-24х24-Р, БПС-21М3-24х16-ibIIВ, БПС-21М3-24х16-ibIIВ-Р, БПС-21М3-24х16-ibIIС, БПС-21М3-24х16-ibIIС-Р, БПС-21М3-24х24-iaIIC, БПС-21М3-24х24-iaIIC-Р, БПС-21М3-24х16-ibIIС-К, БПС-21М3-24х24-iаIIС-К
– БПС-21М3-220х24, БПС-21М3-220х16-ibIIВ, БПС-21М3-220х16-ibIIС, БПС-21М3-220х24-iaIIC
– БПС-21М3-24-КСД, БПС-21М3-24-КСД-Р
0,81,0
1,2
Время автоматической работы блоков без технического обслуживания с применением внешних средств и без вмешательства оператора, мес., не менее 12
Средняя наработка на отказ, ч, не менее 30000
Гарантийный срок эксплуатации, мес. 18
Назначенный срок службы БПС-21М3, лет 20
Срок проведения капитального ремонта БПС-21М3 после начала эксплуатации, лет 10
Температура окружающей среды от +1°С до +50°С
Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
Относительная влажность воздуха 80% при температуре 35°С



Наименование и обозначение модификации БПС-21М3 Обозначение Кол-во проводников в линии связи с датчиком (исполнит. устр.) Наличие выходных искробезопас. цепей Измерение сигнала постоянного тока Наличие реле Порог1, Порог2 Наличие реле Порог3 Наличие интерфейса RS-485 Наличие интерфейса Ethernet Наличие цифрового индикатора
БПС-21М3-24х24-Р ИБЯЛ.411111.047 3 нет да да да да нет да
БПС-21М3-24х16-ibIIВ ИБЯЛ.411111.047-01 да нет нет нет
БПС-21М3-24х16-ibIIВ-Р ИБЯЛ.411111.047-02 да да да
БПС-21М3-24х16-ibIIС ИБЯЛ.411111.047-03 нет нет нет
БПС-21М3-24х16-ibIIС-Р ИБЯЛ.411111.047-04 да да да
БПС-21М3-220х24 ИБЯЛ.411111.047-05 нет да нет нет
БПС-21М3-220х16-ibIIВ ИБЯЛ.411111.047-06 да
БПС-21М3-220х16-ibIIС ИБЯЛ.411111.047-07
БПС-21М3-24-КСД ИБЯЛ.411111.047-08 нет нет нет нет нет да
БПС-21М3-24-КСД-Р ИБЯЛ.411111.047-09 да да да
БПС-21М3-24х24-iaIIС ИБЯЛ.411111.047-10 2 да да нет нет да нет нет
БПС-21М3-24х24-iaIIС-Р ИБЯЛ.411111.047-11 да да да
БПС-21М3-220х24-iaIIС ИБЯЛ.411111.047-12 нет нет
БПС-21М3-24×16-ibIIС-К ИБЯЛ.411111.047-13 (2) нет нет нет
БПС-21М3-24×24-iaIIС-К ИБЯЛ.411111.047-14



  • Блок сигнализации и питания БПС-21М3,
  • Ведомость эксплуатационных документов,
  • Комплект эксплуатационных документов,
  • Комплект ЗИП.



Поставляется по отдельному заказу:

  • Блоки реле с возможностью монтажа на DIN-рейку (максимальное количество реле – 1, 4, 8);
  • Источники питания 220*24 В (20, 40, 60, 120 и 240 Вт);
  • CD-диск с сервисным ПО для подключения к компьютеру;
  • Преобразователь интерфейсов USB/RS 485 «USB-RS485».
  • Возможность конфигурации сложных газоаналитических сетей с применением датчиков на различные газы и степени взрывозащиты (Exd, ib, ia);
  • Построение системы со смешанной конфигурацией подключения датчиков (шлейфовая-лучевая);
  • Искробезопасный барьер цепи ia, ib, ic;
  • Удобство монтажа на лицевой части (корпус на DIN-рейке);
  • Архивирование данных, возможность подключения съемного носителя информации;
  • Возможность подключения исполнительных устройств  по искробезопасной сети (при использовании коммутационного блока К);
  • Полное соответствие нормативной базе РФ и Таможенного союза;
  • Уровень полноты функциональной безопасности SIL 3.
