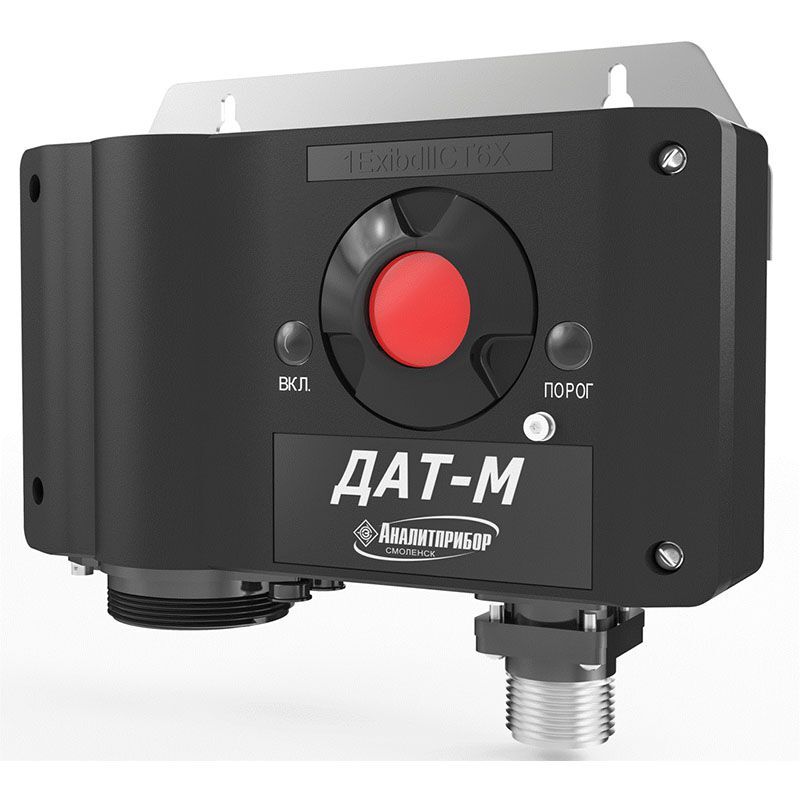

ДАТ-М ИБЯЛ.413216.044 датчики – сигнализаторы

Артикул: 21129

от 21710,00 руб

ДАТ-М ИБЯЛ.413216.044 датчики – сигнализаторы предназначены для контроля довзрывоопасных концентраций суммы горючих газов в воздухе рабочей зоны помещений и открытых площадок.

Область применения:
1. На буровых и добывающих платформах, в местах установки технологического оборудования в процессе добычи и переработки нефти и газа;
2. В резервуарах хранения нефти и нефтепродуктов;
3. На предприятиях химической и металлургической промышленности;
4. На лакокрасочных производствах, производствах удобрений и пластмасс;
5. На предприятиях топливно-энергетического комплекса, НПЗ, ТЭЦ, котельных;
6. Для применения в условиях крайнего Севера и Арктики.

Тип сигнализаторов – стационарные, автоматические, одноканальные.
Принцип действия – термохимический.
Способ забора пробы – диффузионный или принудительный, за счет избыточного давления в точке отбора.
Материал корпуса – угленаполненный полиамид / алюминий / нержавеющая сталь.

Внесены в Государственный реестр СИ. Поставляются с первичной поверкой.

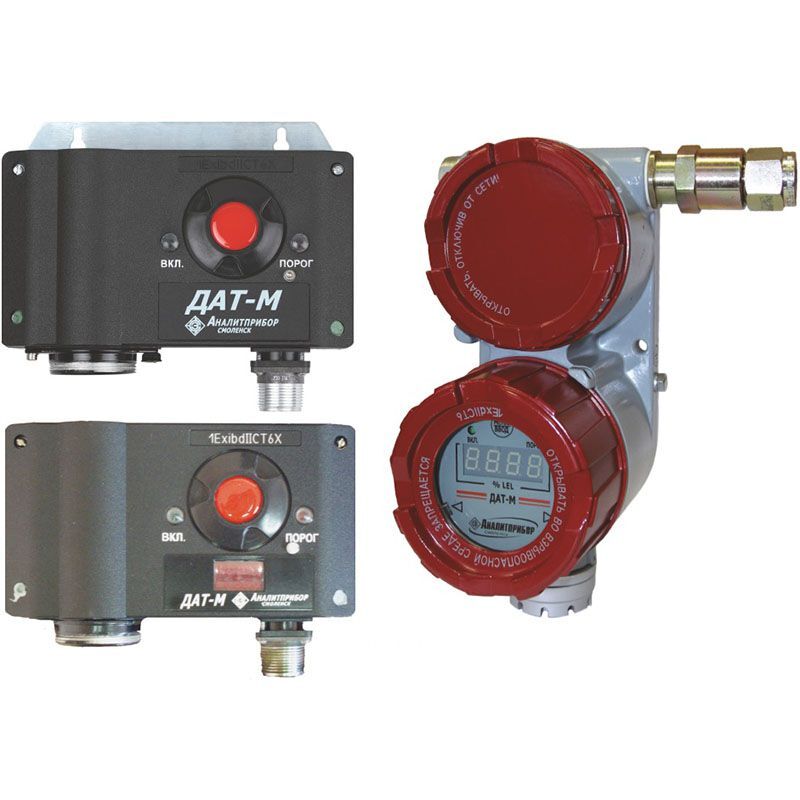

Датчики-сигнализаторы термохимические стационарные ДАТ-М

№ п/п Наименование Цена с НДС (20%), руб.
1 ДАТ-М-01 ИБЯЛ.413216.044 датчик-сигнализатор, IP54, цифровая индикация, основной вид взрывозащиты "ib", питание 10-24В, рабочая температура от -40° до +50 °С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с взрывозащ. "искробезопасная цепь") 29 620
2 ДАТ-М-02 ИБЯЛ.413216.044-01 датчик-сигнализатор, IP54, без индикации, на длинные линии, основной вид взрывозащиты "ib", питание 10-16В, рабочая температура от -60° до +50 °С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с взрывозащ. "искробезопасная цепь") 30 660
3 ДАТ-М-03 ИБЯЛ.413216.044-02 датчик-сигнализатор, IP54, без индикации, основной вид взрывозащиты "ib", питание 10-24В, рабочая температура от -60° до +50 °С, токовый выход 4-20 мА (общий минус с питанием), для БПС-21М (с взрывозащ. "искробезопасная цепь") 21 710
4 ДАТ-М-04 ИБЯЛ.413216.044-03 датчик-сигнализатор, IP54, без индикации, основной вид взрывозащиты "ib", питание 10-16В, рабочая температура от -60° до +50 °С, токовый выход 4-20 мА (общий плюс с питанием), для БПС-21 (старого образца) 21 840
5 ДАТ-М-05 ИБЯЛ.413216.044-04 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход 4-20 мА; для БПС-21М (без взрывозащ.) 61 180
6 ДАТ-М-05Х ИБЯЛ.413216.044-06 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход 4-20 мА, с HART-протоколом, для БПС-21М (без взрывозащ.) 63 570
7 ДАТ-М-05ХН ИБЯЛ.413216.044-07 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60° до +50 °С, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без взрывозащ.) 79 260
8 ДАТ-М-05Г ИБЯЛ.413216.044-11 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА, для БПС-21М (без взрывозащ.) 57 290
9 ДАТ-М-05ГХ ИБЯЛ.413216.044-12 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без взрывозащ.) 60 400
10 ДАТ-М-05ГХН ИБЯЛ.413216.044-13 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом, для БПС-21М (без взрывозащ.) 73 550
11 ДАТ-М-06 ИБЯЛ.413216.044-05 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход отсутствует, цифр.канал связи RS485 (по MODBUS-RTU) для работы с БПС-21М-М 61 500
12 ДАТ-М-06ТР ИБЯЛ.413216.044-08 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход 4-20 мА и исполнительные реле (порог1, порог2 и отказ) 71 480
13 ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - СН4, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ) 73 550
14 ДАТ-М-06ТРХН ИБЯЛ.413216.044-10 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60° до +50 °С, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ) 90 270
15 ДАТ-М-06Г ИБЯЛ.413216.044-14 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - С6Н14, токовый выход отсутствует, цифр.канал связи RS485 (по MODBUS-RTU), для работы с БПС-21М-М 55 410
16 ДАТ-М-06ГТР ИБЯЛ.413216.044-15 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА и исполнительные реле (порог1, порог2 и отказ) 66 230
17 ДАТ-М-06ГТРХ ИБЯЛ.413216.044-16 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -40° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ) 68 690
18 ДАТ-М-06ГТРХН ИБЯЛ.413216.044-17 датчик-сигнализатор, IP66, цифровая индикация, не искробезопасная цепь (основной вид взрывозащиты "d"), рабочая температура от -60° до +50 °С, поверочный компонент - С6Н14, токовый выход 4-20 мА с HART-протоколом и исполнительными реле (порог1, порог2 и отказ) 83 470



Дополнительное оснащение для ДАТ-М

№ п/п Наименование Цена с НДС (20%), руб.
1 HART-коммуникатор ИБЯЛ.467239.005 (только для исполнений газоанализаторов/сигнализаторов с HART-протоколом) 717 600
2 БМС блок местной сигнализации ИБЯЛ.411531.005; -01…-22 11 800
3 Диск с сервисным ПО ИБЯЛ.431212.030 2 790
4 Комплект датчиков (Датчик ИБЯЛ.418429.075 в упаковке) ИБЯЛ.305658.004 для ДАТ-М-05Г/-05ГХ/ -05ГХН/-06Г/ -06ГТР/-06ГТРХ/ -06ГТРХН 1 290
5 Комплект чувствительных элементов ИБЯЛ.305649.024 (для ДАТ-М, кроме ДАТ-М-05Г) 1 580
6 Пульт контроля ИБЯЛ.422411.005 для калибровки ДАТ-М (с ток.вых.), ДАХ-М (с ток.вых.), ДАК (ИБЯЛ.418414.071-09…-21), ДАМ (ИБЯЛ.407111.002-03…-49), АНКАТ-410-16 ИБЯЛ.413252.001-15 35 450
7 Стилус ИБЯЛ.413929.007 (для корректировки показаний ДАТ-М-05,-06) 330
8 Кабельные ввода из стали с покрытием:
9 Ввод кабельный ИБЯЛ.305311.011 (для подключения бронированного кабеля, наружный ∅ кабеля:7-17 мм) 1 410
10 Ввод кабельный ИБЯЛ.305311.011-01 (для подключения кабеля в металлорукаве ДУ 15) 1 320
11 Ввод кабельный ИБЯЛ.305311.011-02 (для подключения кабеля в металлорукаве ДУ 20) 1 430
12 Ввод кабельный ИБЯЛ.305311.011-03 (для подключения кабеля в металлорукаве ДУ 25) 1 690
13 Ввод кабельный ИБЯЛ.305311.011-04 (для подключения кабеля в металлорукаве ДУ 32) 3 370
14 Ввод кабельный ИБЯЛ.305311.011-05 (для подключения кабеля в трубной проводке ДУ 15) 1 040
15 Ввод кабельный ИБЯЛ.305311.011-06 (для подключения кабеля в трубной проводке ДУ 20) 1 120
16 Ввод кабельный ИБЯЛ.305311.011-07 (для подключения кабеля в трубной проводке ДУ 25) 1 850
17 Ввод кабельный ИБЯЛ.305311.011-08 (для подключения кабеля в трубной проводке ДУ 32) 6 740
18 Кабельные ввода из нержавеющей стали:
19 Ввод кабельный ИБЯЛ.305311.011-09 (для подключения бронированного кабеля, наружный ∅ кабеля:15-25 мм) 3 500
20 Ввод кабельный ИБЯЛ.305311.011-10 (для подключения кабеля в металлорукаве ДУ 15) 3 500
21 Ввод кабельный ИБЯЛ.305311.011-11 (для подключения кабеля в металлорукаве ДУ 20) 3 310
22 Ввод кабельный ИБЯЛ.305311.011-12 (для подключения кабеля в металлорукаве ДУ 25) 4 540
23 Ввод кабельный ИБЯЛ.305311.011-13 (для подключения кабеля в металлорукаве ДУ 32) 5 640
24 Ввод кабельный ИБЯЛ.305311.011-14 (для подключения кабеля в трубной проводке G1/2'' (ДУ15)) 3 570
25 Ввод кабельный ИБЯЛ.305311.011-15 (для подключения кабеля в трубной проводке G3/4'' (ДУ20)) 3 310
26 Ввод кабельный ИБЯЛ.305311.011-16 (для подключения кабеля в трубной проводке G1'' (ДУ25)) 4 480
27 Ввод кабельный ИБЯЛ.305311.011-17 (для подключения в трубной проводке G1 1/4'' (ДУ32)) 5 640

Характеристики датчиков ДАТ-М

Значения

Определяемые газы метан, пропан, этан, бутан, изобутан, пентан, циклопентан, гексан, пропилен, метанол, водород, бензин и другие горючие вещества, образующие газо- и паровоздушные смеси, в том числе и сложные углеводороды
Диапазон измерения по поверочному компоненту, % НКПР

0 – 50

Диапазон показаний, % НКПР:

– по токовому выходу (кроме сигнализаторов ДАТ-М-02/-03/-04/-06/ -06Г)

– по токовому выходу для ДАТ-М-02/-03/-04

– по цифровому отсчетному устройству для ДАТ-М-01, ДАТ-М-05/-06 всех исполнений и цифровым каналам связи для ДАТ-М-05Х/-05ХН/-05ГХ/-05ГХН/-06/-06ТР/-06ТРХ/-06ТРХН/ -06Г/-06ГТР/-06ГТРХ/-06ГТРХН

0 – 60

0 – 70

0 – 100

Пороги срабатывания сигнализации (установленные на заводе), % НКПР:

– ДАТ-М-02/-03/-04

– ДАТ-М-01/-05/-05Х/ -05ХН/-06/-06ТР/- 06ТРХ/-06ТРХН

– ДАТ-М-05Г/-05ГХ/ -05ГХН/-06Г/-06ГТР/ -06ГТРХ/-06ГТРХН

Порог 1

Порог 2 Тип порогов
нет

7

10

11

11

15

фиксированный

регулируемые

регулируемые

Пределы допускаемой основной абсолютной погрешности сигнализаторов по поверочному компоненту, не более, % НКПР

± 5,0

Пределы допускаемой основной абсолютной погрешности выходного сигнала сигнализаторов по неповерочным компонентам, % НКПР, не более:

а) для сигнализаторов с поверочным компонентом метан:

– по водороду, пропану, гексану и нефрасу

б) для сигнализаторов с поверочным компонентом гексан:

– по декану

– по пропану







± 10



± 15

± 7,5

Время срабатывания сигнализации ПОРОГ2 при содержании поверочного компонента, в 1,6 раза превышающем пороговое значение, с, не более:

– для сигнализаторов с поверочным компонентом метан;

– для сигнализаторов с поверочным компонентом гексан.

15

20

Время прогрева датчиков ДАТ-М, мин, не более

10

Время автоматической работы сигнализаторов без технического обслуживания, мес

6

Выходные сигналы: токовый выход 4-20 мА (кроме ДАТ-М-06/-06Г)

“сухие” контакты реле, RS485 с интерфейсом Modbus RTU, HART (зависит от модификации)

Маркировка взрывозащиты:

– ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

– ДАТ-М-05, ДАТ-М-06 всех исполнений



1ExibdIIСT6X/1ExibdIIВT6X

1ExdIICT6

Степень пылевлагозащиты:

– ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

– ДАТ-М-05, ДАТ-М-06 всех исполнений



IP54

IP66

Потребляемая мощность, Вт

– ДАТ-М-01/-03

– ДАТ-М-02/-04

– ДАТ-М-05/-05Х/-05Г/-05ГХ/-06/-06Г

– ДАТ-М-06ТР/-06ТРХ

– ДАТ-М-06ГТР/-06ГТРХ

– ДАТ-М-05ХН/-05ГХН/-06ТРХН/-06ГТРХН

2,5

3,2

3,5

6,0

7,0

10,0

Габаритные размеры датчиков ДАТ-М, мм, не более:

– ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

– ДАТ-М-05, ДАТ-М-06 всех исполнений

180х60х155
190х130х250

Масса датчиков ДАТ-М, кг, не более:

– ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04

– ДАТ-М-05, ДАТ-М-06 всех исполнений

1,5

4,0

Срок службы, лет, не менее:
– для сигнализатора ДАТ-М
– для ТХД (с учетом замены ЧЭ) при условии, что содержание в контролируемой среде агрессивных веществ не превышает ПДК согласно ГОСТ 12.1.005-88- для ТХД (с учетом замены ЧЭ) при содержании в контролируемой среде агрессивных веществ, превышающем ПДК согласно ГОСТ 12.1.005-88- для комплекта ЧЭ при условии отсутствия в анализируемой атмосфере каталитических ядов и агрессивных веществ, разрушающих токоподводы и ЧЭ ТХД

10

5

3

3

Межкалибровочный интервал 6 мес.
Межповерочный интервал 1 год
Гарантийный срок эксплуатации:

– датчик-сигнализатор ДАТ-М

– термохимический датчик



18 месяцев

12 месяцев

Условия эксплуатации сигнализаторов ДАТ-М
Температура окружающей среды:

– ДАТ-М-01, ДАТ-М-05/-05Х/05Г/-05ГХ, ДАТ-М-06/-06ТР/-06ТРХ/-06Г/-06ГР/-06ГРХ

– ДАТ-М-02, ДАТ-М-03, ДАТ-М-04, ДАТ-М-05ХН/-05ГХН, ДАТ-М-06ТРХН/-06ГТРХН



от -40 до 50°С

от -60 до 50°С

Атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
Относительная влажность воздуха от 30 до 95% при температуре 35°С и более низких температурах без конденсации влаги



Наименование ДАТ-М Обозначение Основной вид взрыво-защиты Поверочный компонент Напряжение питания Наличие цифровой индикации Диапазон рабочей температуры Наличие и тип выходного сигнала постоянного тока Цифровой канал связи Наличие исполни-тельных реле Степень пыле- влаго защиты
ДАТ-М-01 ИБЯЛ.413216.044 ib метан 10-24 В да от -40 до 50°С общий минус нет нет IP54
ДАТ-М-02 ИБЯЛ.413216.044-01 ib 10-16 В нет от -60 до 50°С нет нет
ДАТ-М-03 ИБЯЛ.413216.044-02 ib 10-24 В нет нет нет
ДАТ-М-04 ИБЯЛ.413216.044-03 ib 10-16 В нет общий плюс нет нет
ДАТ-М-05 ИБЯЛ.413216.044-04 d 10-32 В да от -40 до 50°С гальванически развязанный нет нет IP66
ДАТ-М-05Х ИБЯЛ.413216.044-06 d HART нет
ДАТ-М-05ХН ИБЯЛ.413216.044-07 d от -60 до 50°С HART нет
ДАТ-М-05Г ИБЯЛ.413216.044-11 d гексан от -40 до 50°С нет нет
ДАТ-М-05ГХ ИБЯЛ.413216.044-12 d HART нет
ДАТ-М-05ГХН ИБЯЛ.413216.044-13 d от -60 до 50°С HART нет
ДАТ-М-06 ИБЯЛ.413216.044-05 d метан от -40 до 50°С нет RS-485 нет
ДАТ-М-06ТР ИБЯЛ.413216.044-08 d гальванически развязанный RS-485 есть
ДАТ-М-06ТРХ ИБЯЛ.413216.044-09 d RS-485+HART есть
ДАТ-М-06ТРХН ИБЯЛ.413216.044-10 d от -60 до 50°С RS-485+HART есть
ДАТ-М-06Г ИБЯЛ.413216.044-14 d гексан от -40 до 50°С нет RS-485 нет
ДАТ-М-06ГТР ИБЯЛ.413216.044-15 d гальванически развязанный RS-485 есть
ДАТ-М-06ГТРХ ИБЯЛ.413216.044-16 d RS-485+HART есть
ДАТ-М-06ГТРХН ИБЯЛ.413216.044-17 d от -60 до 50°С RS-485+HART есть

  • датчик-сигнализатор ДАТ-М
  • ведомость эксплуатационных документов
  • комплект ЗИП для датчика ДАТ-М
  • техническая документация



Поставляется по отдельному заказу:

  • ГСО-ПГС (баллоны с поверочными газовыми смесями)
  • ВТР ИБЯЛ.306577.002 (вентиль точной регулировки, латунь)
  • ИР ИБЯЛ.418622.003-05 (индикатор расхода)
  • Пульт контроля ИБЯЛ.422411.005 (для ДАТ-М-06 пульт контроля ИБЯЛ.422411.005-02)
  • БМС ИБЯЛ.411531.005-09 (блок местной сигнализации) для подключения к сигнализаторам ДАТ-М -01, ДАТ-М -02, ДАТ-М -03, ДАТ-М -04
  • БПС-21М ИБЯЛ.411111.042 (согласно исполнению) щитовое исполнение для ДАТ-М (ИБЯЛ.413216.044)
  • БПС-21М3 ИБЯЛ 411111047 (согласно исполнению) исполнение на DIN-рейку для ДАТ-М (ИБЯЛ.413216.044)
  • БП-1 (блок пробоотбора)
  • Трубка ПВХ 4х1,5мм, ТУ6-01-1196-79
  • Фильтр ИБЯЛ.061425.007 (для защиты ТХД от вредных веществ)
  • Колпачок для защиты от ветра ИБЯЛ.305131.033
  • Комплект пополнения ИБЯЛ.305659.012 (фильтр для защиты от пыли)
  • Термохимический датчик взамен отработавшего свой ресурс:

– ИБЯЛ.413226.066 для сигнализаторов ДАТ-М-01/-02/-03/-04
– ИБЯЛ.413226.065-03 для сигнализаторов ДАТ-М-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/-06ТРХН;
– ИБЯЛ.418429.075 для исполнений ДАТ-М-05Г/-05ГХ/-05ГХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН;
– пара элементов для ТХД ИБЯЛ.413226.089 для сигнализаторов ДАТ-М-01/-02/-03/-04/-05/-05Х/-05ХН/-06/-06ТР/-06ТРХ/- 06ТРХН;

  • Ключ АПИ8.892.013 (для сигнализаторов ДАТ-М-05Г/-05ГХ/-05ГХН/-06Г/-06ГТР/-06ГТРХ/-06ГТРХН, используется при замене ТХД)
  • Стилус ИБЯЛ.413929.005 (для ДАТ-М-05/-06 всех исполнений)
  • Диск ИБЯЛ.431212.030 с программным обеспечением
  • Кабельный ввод ВК-С

Скачать руководство по эксплуатации

Перечень горючих веществ
