ДАК ИБЯЛ.418414.071 датчики-газоанализаторы инфракрасные

Артикул: 21126

от 63310,00 руб

Внесён в Государственный реестр СИ. Поставляется с первичной поверкой.

Документация:

Руководство по эксплуатации ДАК-06, -07
Руководство по эксплуатации ДАК-026,..,-38
Руководство по эксплуатации ДАК-126,..,-139
Монтажный чертеж ДАК

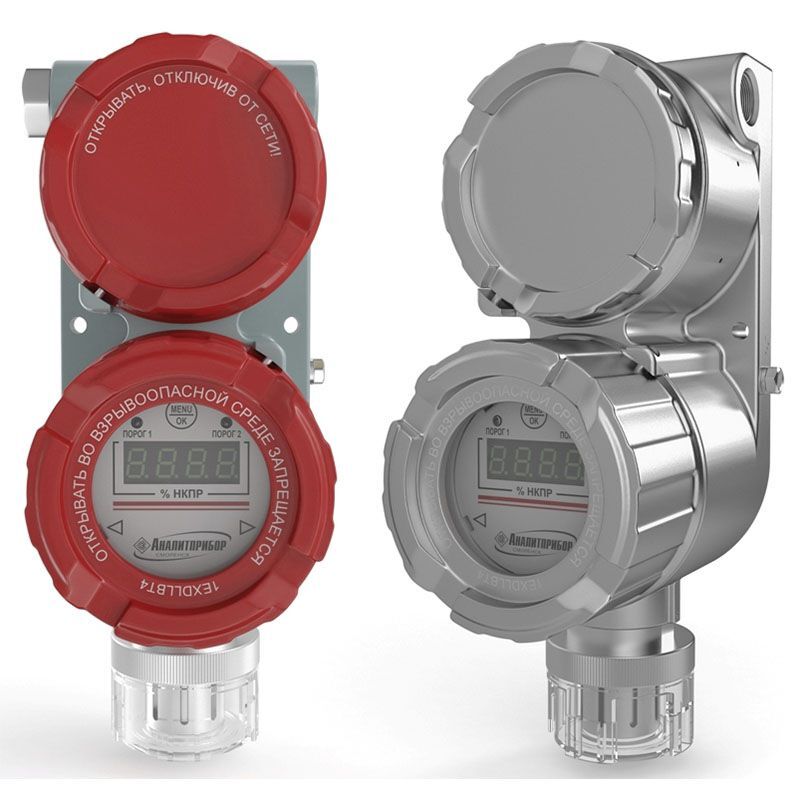

Датчики-газоанализаторы инфракрасные ДАК ИБЯЛ. 418414.071

Предназначены для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН4), углеводородов, в том числе паров нефти и нефтепродуктов, попутного нефтяного газа, спиртов, а также объемной доли диоксида углерода (СО2).

Область применения:
01. Контроль воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств;
02. Работа в составе систем контроля атмосферы опасных производственных объектов.

Тип газоанализатора – стационарный.
Принцип действия – оптико-абсорбционный.
Способ забора пробы – диффузионный.
Материал корпуса  – алюминий / нержавеющая сталь.

Отличительные особенности

–  Уникальной особенностью датчиков-газоанализаторов ДАК ИБЯЛ. 418414.071 является возможность выбора потребителем в меню прибора любого вещества из перечня без необходимости проведения корректировки показаний по ПГС или проведения поверки (поверочный компонент метан или пропан устанавливается на заводе-изготовителе);
–  Возможность одновременного контроля довзрывоопасных концентраций (ДВК) нескольких газов, например, при необходимости одновременного контроля содержания метана и толуола нужно выбрать определяемый компонент толуол (см. руководство по эксплуатации п. “Выбор определяемого компонента”);
–  Широкий температурный диапазон (от -60 до +90оС);
–  Применение в условиях Крайнего Севера;
–  Наличие аналоговых, релейных и цифровых, HART-выходов;
–  Контроль паров нефтепродуктов (бензин, керосин, дизельное топливо и т.д.);
–  Постоянная диагностика датчика, контроль загрязнения оптики;
–  Подогрев измерительного элемента, использование защитного фильтра от пыли и влаги;
–  Установка в газоанализаторах сенсоров собственного производства.

Датчики-газоанализаторы оптические стационарные ДАК

№ п/п Наименование Цена с НДС (20%), руб.
1 ДАК-С2Н2-30 ИБЯЛ.418414.071-06 (ацетилен) (для БПС-21М взрывозащищенного типа),темп-ра: от 5 до 45°С, IP54 110 940
2 ДАК-СО2-026 ИБЯЛ.418414.071-26 (для БПС-21М невзрывозащищенного типа), температура: от -40 до 80°С, IP66, диапазон измерения: 0-4, 0-10 или 0-20 % об.СО2 (указать при заказе), токовый выход 4-20 мА, цифровой интерфейс RS485, реле: Порог1, Порог 2, Отказ; кабельный ввод - по отдельному заказу! 66 100
3 ДАК-СН4-027 ИБЯЛ.418414.071-27 (для БПС-21М невзрывозащищенного типа), температура: от -40 до 80°С, IP66, диапазон показаний: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485, реле: Порог1, Порог 2, Отказ;кабельный ввод - по отдельному заказу! 68 110
4 ДАК-СН4-029 ИБЯЛ.418414.071-29 (для БПС-21М невзрывозащищенного типа), температура: от -60 до 60°С, IP66, диапазон показаний: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ;кабельный ввод - по отдельному заказу! 67 070
5 ДАК-∑СН-030 ИБЯЛ.418414.071-30 (для БПС-21М невзрывозащищенного типа), температура: от -60 до 60°С, IP66, диапазон показаний: 0-100 % НКПР по С3Н8,токовый выход 4-20 мА, цифровой интерфейс RS485, реле: Порог1, Порог 2, Отказ;кабельный ввод - по отдельному заказу! 68 110
6 ДАК-СО2-126 ИБЯЛ.418414.071-126 (для БПС-21М невзрывозащищенного типа) в корпусе из нерж.стали, температура: от -60 до 80°С, IP66/IP68, диапазон измерения: 0-4, 0-10 или 0-20 % об.СО2 (указать при заказе), токовый выход 4-20 мА, цифровой интерфейс RS485, реле: Порог1, Порог 2, Отказ; кабельный ввод из нерж.стали - по отдельному заказу! 111 200
7 ДАК-СН4-129 ИБЯЛ.418414.071-129 (для БПС-21М невзрывозащищенного типа) в корпусе из нерж.стали, температура: от -60 до 80°С, IP66/IP68, диапазон показаний: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ;кабельный ввод из нерж.стали- по отдельному заказу! 113 920
8 ДАК-СО2-031 ИБЯЛ.418414.071-31 (для БПС-21М взрывозащищенного типа), температура: от -40 до 80°С, IP66, диапазон измерения: 0-4, 0-10 или 0-20 % об.СО2 (указать при заказе), токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, в комплекте с каб.вводом Rittal M20x1,5; дополнительный каб.ввод не требуется 64 810
9 ДАК-СН4-032 ИБЯЛ.418414.071-32 (для БПС-21М взрывозащищенного типа), температура: от -40 до 80°С, IP66, диапазон измерения: 0-100 % НКПР, токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, в комплекте с каб.вводом Rittal M20x1,5; дополнительный каб.ввод не требуется 64 810
10 ДАК-∑СН-033 ИБЯЛ.418414.071-33 (для БПС-21М взрывозащищенного типа) температура: от -40 до 60°С, IP66, диапазон измерения: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, в комплекте с каб.вводом Rittal M20x1,5; дополнительный каб.ввод не требуется 63 310
11 ДАК-СО2-131 ИБЯЛ.418414.071-131 (для БПС-21М взрывозащищенного типа) в корпусе из нерж.стали, температура: от -40 до 80°С, IP66/IP68, диапазон измерения: 0-4, 0-10 или 0-20 % об.СО2 (указать при заказе), токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, без каб.ввода в комплекте 106 540
12 ДАК-СН4-132 ИБЯЛ.418414.071-132 (для БПС-21М взрывозащищенного типа) в корпусе из нерж.стали, температура: от -40 до 80°С, IP66/IP68, диапазон измерения: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, без каб.ввода в комплекте 104 980
13 ДАК-∑СН-133 ИБЯЛ.418414.071-133 (для БПС-21М взрывозащищенного типа) в корпусе из нерж.стали, температура: от -40 до 80°С, IP66/IP68, диапазон измерения: 0-100 % НКПР,токовый выход 4-20 мА, цифровой интерфейс RS485, реле Порог 1 и Порог 2 отсутствуют, без каб.ввода в комплекте 114 050
14 ДАК-СО2-035 ИБЯЛ.418414.071-35 (для БПС-21М невзрывозащищенного типа) температура: от -40 до 80°С, IP66, диапазон измерения: 0-4, 0-10 или 0-20 % об.СО2 (указать при заказе), токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод - по отдельному заказу! 70 510
15 ДАК-СН4-036 ИБЯЛ.418414.071-36 (для БПС-21М невзрывозащищенного типа) температура: от -40 до 80°С, IP66, диапазон измерения: 0-100 % НКПР по СН4,токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод - по отдельному заказу! 72 390
16 ДАК-СН4-037 ИБЯЛ.418414.071-37 (для БПС-21М невзрывозащищенного типа) температура: от -60 до 80°С (до 90°С в теч.6 ч), IP66, диапазон измерения: 0-100 % НКПР по СН4, токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод - по отдельному заказу! 92 670
17 ДАК-∑СН-038 ИБЯЛ.418414.071-38 (для БПС-21М невзрывозащищенного типа) температура: от -60 до 60°С, IP66, диапазон измерения: 0-100 % НКПР по C3H8, токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод - по отдельному заказу! 69 600
18 ДАК-СН4-137 ИБЯЛ.418414.071-137 (для БПС-21М невзрывозащищенного типа) в корпусе из нерж.стали, температура: от -60 до 80°С (предельный рабочий: от -80 до +90°С), IP66/IP68, диапазон измерения: 0-100 % НКПР, токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод из нерж.стали - по отдельному заказу! 164 790
19 ДАК-∑СН-138 ИБЯЛ.418414.071-138 (для БПС-21М невзрывозащищенного типа) в корпусе из нерж.стали, температура: от -60 до 80°С, IP66/IP68, диапазон измерения: 0-100 % НКПР, токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод из нерж.стали - по отдельному заказу! 114 050
20 ДАК-∑СН-139 ИБЯЛ.418414.071-139 (для БПС-21М невзрывозащищенного типа) в корпусе из нерж.стали, температура: от -60 до 80°С (предельный рабочий: от -80 до +90°С), IP66/IP68, диапазон измерения: 0-100 % НКПР, токовый выход 4-20 мА, цифровой интерфейс RS485 и HART, реле: Порог1, Порог 2, Отказ; кабельный ввод из нерж.стали - по отдельному заказу! 163 690



Дополнительное оснащение для ДАК

№ п/п Наименование Цена с НДС (20%), руб.
1 Диск с сервисным ПО ИБЯЛ.431214.387 (для ДАК-026…-038, ДАК-126…-139) 2 860
2 HART-коммуникатор ИБЯЛ.467239.005 (только для исполнений ИБЯЛ.418414.071-34 … -38 с HART) 810 330
3 Пульт контроля ИБЯЛ.422411.005 для калибровки ДАТ-М (с ток.вых.), ДАХ-М (с ток.вых.), ДАК (ИБЯЛ.418414.071-09…-21), ДАМ (ИБЯЛ.407111.002-03…-49), АНКАТ-410-16 ИБЯЛ.413252.001-15 39 920
4 БМС блок местной сигнализации ИБЯЛ.411531.005; -01…-22 13 350
5 Выносной блок управления и индикации ИБЯЛ.421252.001-01 для ДАМ (ИБЯЛ.407111.002; ...-02), ДАК (ИБЯЛ.418414.071; …-08, -22) 9 920
6 Стилус ИБЯЛ.413929.007 (для корректировки показаний ДАК-026…-038) 340
7 Стилус ИБЯЛ.413929.005 (для корректировки показаний ДАК-126…-139) 750
8 Козырек ИБЯЛ.745423.029 (для защиты ДАК, ДАМ, ДАХ-М-05,-06, ДАТ-М-05, -06) 3 630
9 Кабельные ввода из стали с покрытием:
10 Ввод кабельный ИБЯЛ.305311.011 (для подключения бронированного кабеля, наружный ∅ кабеля:7-17 мм) 1 430
11 Ввод кабельный ИБЯЛ.305311.011-01 (для подключения кабеля в металлорукаве ДУ 15) 1 470
12 Ввод кабельный ИБЯЛ.305311.011-02 (для подключения кабеля в металлорукаве ДУ 20) 1 610
13 Ввод кабельный ИБЯЛ.305311.011-03 (для подключения кабеля в металлорукаве ДУ 25) 1 940
14 Ввод кабельный ИБЯЛ.305311.011-04 (для подключения кабеля в металлорукаве ДУ 32) 3 830
15 Ввод кабельный ИБЯЛ.305311.011-05 (для подключения кабеля в трубной проводке ДУ 15) 1 210
16 Ввод кабельный ИБЯЛ.305311.011-06 (для подключения кабеля в трубной проводке ДУ 20) 1 270
17 Ввод кабельный ИБЯЛ.305311.011-07 (для подключения кабеля в трубной проводке ДУ 25) 2 070
18 Ввод кабельный ИБЯЛ.305311.011-08 (для подключения кабеля в трубной проводке ДУ 32) 6 870
19 Кабельные ввода из нержавеющей стали:
20 Ввод кабельный ИБЯЛ.305311.011-09 (для подключения бронированного кабеля, наружный ∅ кабеля:15-25 мм) 3 960
21 Ввод кабельный ИБЯЛ.305311.011-10 (для подключения кабеля в металлорукаве ДУ 15) 3 960
22 Ввод кабельный ИБЯЛ.305311.011-11 (для подключения кабеля в металлорукаве ДУ 20) 3 760
23 Ввод кабельный ИБЯЛ.305311.011-12 (для подключения кабеля в металлорукаве ДУ 25) 5 120
24 Ввод кабельный ИБЯЛ.305311.011-13 (для подключения кабеля в металлорукаве ДУ 32) 6 360
25 Ввод кабельный ИБЯЛ.305311.011-14 (для подключения кабеля в трубной проводке G1/2'' (ДУ15)) 4 020
26 Ввод кабельный ИБЯЛ.305311.011-15 (для подключения кабеля в трубной проводке G3/4'' (ДУ20)) 3 760
27 Ввод кабельный ИБЯЛ.305311.011-16 (для подключения кабеля в трубной проводке G1'' (ДУ25)) 5 060
28 Ввод кабельный ИБЯЛ.305311.011-17 (для подключения в трубной проводке G1 1/4'' (ДУ32)) 6 360





Характеристики

Значения

Индикация цифровая, световая
Установки порогов срабатывания:

ДАК-CH, ДАК-СН4, % НКПР
ДАК-СО2 (0-4), % об.
ДАК-СО2 (0-10), % об.
ДАК-СО2 (0-20), % об.

ПОРОГ 1        ПОРОГ 2
7                   12
0,50                1,0
1,25                2,5
2,50                 5
Степень пылевлагозащиты:

– ДАК-026…- 038

– ДАК-126…- 139



IP66

IP66 / IP68

Напряжение питания:

– ДАК-026/-027/-029/-030/-035/-036/
-037/-038/-126/-129/-137/-138/-139

– ДАК-031/-032/-033/-131/-132/-133



11-30 В

11-16 В

 Потребляемая газоанализаторами мощность, Вт, не более:

– ДАК ИБЯЛ.418414.071-26, -27, -34, -35, -36

– ДАК ИБЯЛ.418414.071-29, -30, -37, -38

– ДАК ИБЯЛ.418414.071-06, -07, -31…-33, -131, -132, -133

– ДАК ИБЯЛ.418414.071-126, -129, -137, -138, -139



5,0

6,0

2,5

3,5 – 6,0

Габаритные размеры газоанализаторов, мм, не более:

– ИБЯЛ.418414.071-26…-38, -126…-139

– ИБЯЛ.418414.071-06, -07



200х130х300

140х168х250

Масса:

– ИБЯЛ.418414.071-26…-38

– ИБЯЛ.418414.071-06, -07

– ИБЯЛ.418414.071-126…-139



4 кг

6,5 кг

6,5 кг

Межповерочный интервал:

– ДАК-026…- 038

– ДАК-126..-139



24 мес.

36 мес.

Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по ГСО-ПГС:

– ИБЯЛ.418414.071-26…-38

– ИБЯЛ.418414.071-06, -07



12 мес.

6 мес.

Время восстановления характеристик газоанализаторов после снятия перегрузки, не более 3 мин.
Средняя наработка на отказ газоанализаторов, не менее, ч 35000
Срок службы газоанализаторов ДАК, лет 10
Гарантийный срок эксплуатации газоанализаторов ДАК, мес.:

– ДАК-026,..,-038

– ДАК-126,..,-139



18

36

Обозначение Определяемые компоненты Диапазон измерений по определяемому компоненту Диапазон показаний
по определяемому компоненту*
Пределы основной погрешности по определяемому  компоненту Пороги, устанавливаемые при выпуске из производства
Порог 1 Порог 2
ДАК-СО2

ИБЯЛ. 418414.071-26, -31, -35, -126, -131

СО2 0 – 4 % об.д 0 – 4 % об.д ± (0,2+0,05×Свх) 0,5 % об.д. 1,0 % об.д.
0 – 10 % об.д 0 – 10 % об.д ± 0,5 1,25 % об.д. 2,5 % об.д.
0 – 20 % об.д 0 – 20 % об.д ± 1,0 2,5 % об.д. 5,0 % об.д.
ДАК-СН4

ИБЯЛ. 418414.071 -27, -29, -32, -36, -37

СН4 0 – 100 % НКПР 0 – 100 % НКПР ± (2,5+0,05×Свх) % НКПР 7 %НКПР 12 %НПКР
С6Н6, С7Н8; СН3-С(О)-СН3; С2Н4 0 – 50 % НКПР 0 – 100 % НКПР
топливо дизельное по ГОСТ 305-82 0 – 50 % НКПР 0 – 100 % НКПР ± (2,5+0,15×Свх) % НКПР
газ природный по ГОСТ 5542-87 0 – 100 % НКПР 0 – 100 % НКПР
ДАК-ΣCH

ИБЯЛ. 418414.071-30, -33, -38

С3H8 0 – 100 % НКПР 0 – 100 % НКПР ± (2,5+0,05×Свх) % НКПР 7 %НКПР 12 %НПКР
C2H6, C4H10, C5H12, C6H14, C8H18;
СН3ОН, С2Н5ОН
0 – 50 % НКПР 0 – 100 % НКПР ± (2,5+0,05×Свх) % НКПР
уайт-спирит по ГОСТ 3134-78;
топливо для реактивных двигателей по ГОСТ 10227-86;
газ сжиженный по ГОСТ 20448-90;
бензин автомобильный по ТР ТС 013/2011;
бензин авиационный по ГОСТ 1012-72;
бензин неэтилированный по ГОСТ Р 51866-2002;
керосин; нефть по ГОСТ Р 51858-2002
0 – 50 % НКПР 0 – 100 % НКПР ± (2,5+0,15×Свх) % НКПР
ДАК-С6Н14

ИБЯЛ. 418414.071-34

C6H14 5 – 50 % НКПР 0 – 50 % НКПР ±3,7 % 7 %НКПР 12 %НПКР
н-гептан, ацетон, октан и изооктан, толуол,
1,4 диоксан, этилацетат, бутилацетат,
N, N диметилгидразин, этанол;
нафтил по ТУ 38-001244-81;
уайт-спирит по ГОСТ 3134-78;
топливо для реактивных двигателей по ГОСТ 10227-86;
автомобильный и авиационный бензин по ТР ТС 013/2011;
керосин
5 – 50 % НКПР 0 – 50 % НКПР ± (2,5+0,15×Свх) % НКПР
ДАК-СН4

ИБЯЛ. 418414.071-129, -132, 137

СН4, газ природный, газ компримированный, этилен (С2Н4) 0 – 100 % НКПР 0 – 100 % НКПР ± (2,5+0,05×Свх) % НКПР 7 %НКПР 12 %НПКР
ацетон (СН3-С(О)-СН3), бензол (С6Н6), толуол (С7Н8) 0 – 50 % НКПР 0 – 100 % НКПР
ДАК-ΣCH

ИБЯЛ. 418414.071-133, -138, -139



пропан (С3H8) 0 – 100 % НКПР 0 – 100 % НКПР ± (2,5+0,05×Свх) % НКПР 7 %НКПР 12 %НПКР
метанол (СН3ОН), этан (C2H6), этанол (C2H5ОН), пропилен (С3Н6), пропиленоксид (С3Н6О), 1.3-бутадиен (С4Н6), бутан (С4Н10), газ сжиженный топливный, изобутан ((СН3)3СН), диэтилэфир (С4Н10О), диметиловый эфир, этилацетат (СН3СООС2Н5), циклопентан (С5Н10), пентан (С5Н12), гексан (С6Н14), попутный нефтяной газ, гептан (С7Н16), октан (С8Н18), нефть, керосин, топливо дизельное, бензин, уайт-спирит, топливо для реактивных двигателей, нафтил 0 – 50 % НКПР 0 – 100 % НКПР



Примечания:

* Диапазон показаний по цифровой индикации и цифровым каналам связи RS-485 или HART (для исполнений ИБЯЛ.418414.071-29, -34…-38, -126,..,-139).

Свх – содержание определяемого компонента

При выпуске из производства сигнализация «ПОРОГ1» установлена – не блокирующаяся, сигнализация «ПОРОГ2» – блокирующаяся. Сигнализации «ПОРОГ1» и «ПОРОГ2» установлены на превышение пороговых значений. При необходимости возможно изменить пороги срабатывания сигнализации.

Пороговые значения срабатывания сигнализации «ПОРОГ1» и «ПОРОГ2» устанавливаются во всем диапазоне измерений, при этом значение «ПОРОГ1» должно быть меньше значения «ПОРОГ2».

Обозначение модификаций Условное наименование Маркировка взрывозащиты Степень пыле-влаго-защиты

Поверочный

компонент

Диапазон
измерений
 по поверочному компоненту
Пределы основной
абсолютной  погрешности по поверочному компоненту, Dд
Диапазон температур
окружающей
среды, °С
Выходные сигналы
ДАК

ИБЯЛ.418414.071-06

ДАК-С2Н2-30

1Ex d ib IIC T6 Gb X

IP54 метан (0 – 30) % об.д. от +5 до +45 нет
ДАК

ИБЯЛ.418414.071-07

ДАК-С2Н2-100 (0 – 100) % об.д. ±1,8 (в диап. 0-30 % об.д.)
± (1,8 + 0,2·(Свх – 30)) (в диап. 30-100 % об.д.)
материал корпуса – алюминий
ДАК

ИБЯЛ.418414.071-26

ДАК-СО2-026

1Ex d IIB T4 Gb Х

IP66

диоксид

углерода

(0 – 4)* % об.д ± (0,2+0,05×Свх) от -40 до +80 RS-485,

токовые выходы 4-20 мА, “сухие” контакты реле

(0 – 10)* % об.д ± 0,5
(0 – 20)* % об.д ± 1,0
ДАК

ИБЯЛ.418414.071-27

ДАК-СН4-027 метан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-29

ДАК-СН4-029 метан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +60 RS-485, HART***,

токовые выходы 4-20 мА, “сухие” контакты реле

ДАК

ИБЯЛ.418414.071-30

ДАК-ΣCH-030 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх) RS-485,

токовые выходы 4-20 мА, “сухие” контакты реле

ДАК

ИБЯЛ.418414.071-31

ДАК-СО2-031

1Ex d ib IIС T4 Gb X /
1Ex d ib IIB T4 Gb X

диоксид

углерода

(0 – 4)* % об.д ± (0,2+0,05×Свх) от -40 до +80 RS-485,

токовые выходы 4-20 мА

(0 – 10)* % об.д ± 0,5
(0 – 20)* % об.д ± 1,0
ДАК

ИБЯЛ.418414.071-32

ДАК-СН4-032 метан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-33

ДАК-ΣCH-033 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -40 до +60
ДАК

ИБЯЛ.418414.071-34

ДАК-С6Н14-034 1Ex d IIB T4 Gb Х н-гексан (5 – 50) % НКПР от -15 до +80 RS-485, HART***,

токовые выходы 4-20 мА, “сухие” контакты реле

ДАК

ИБЯЛ.418414.071-35

ДАК-СО2-035 диоксид
углерода
(0 – 4)* % об.д ± (0,2+0,05×Свх) от -40 до +80
(0 – 10)* % об.д ± 0,5
(0 – 20)* % об.д ± 1,0
ДАК

ИБЯЛ.418414.071-36

ДАК-СН4-036 метан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-37

ДАК-СН4-037 метан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +80**
ДАК

ИБЯЛ.418414.071-38

ДАК-ΣCH-038 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +60
материал корпуса – нержавеющая сталь
ДАК

ИБЯЛ.418414.071-126

ДАК-СО2-126 1Ex d IIC T6…Т4 Gb X IP66 / IP68 диоксид
углерода
(0 – 4)* % об.д ± (0,2+0,05×Свх) от -60 до +80 RS-485, HART***,

токовые выходы 4-20 мА, “сухие” контакты реле

(0 – 10)* % об.д ± 0,5
(0 – 20)* % об.д ± 1,0
ДАК

ИБЯЛ.418414.071-129

ДАК-СН4-129 метан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-131

ДАК-СО2-131 1Ex d ib IIС T6…Т4 Gb X/
1Ex d ib IIB T6…Т4 Gb X
диоксид
углерода
(0 – 4)* % об.д ± (0,2+0,05×Свх) от -40 до +80 RS-485, токовые выходы 4-20 мА
(0 – 10)* % об.д ± 0,5
(0 – 20)* % об.д ± 1,0
ДАК

ИБЯЛ.418414.071-132

ДАК-СН4-132 метан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-133

ДАК-ΣCH-133 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх)
ДАК

ИБЯЛ.418414.071-137

ДАК-СН4-137 1Ex d IIC T6…Т4 Gb X метан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +80** RS-485, HART***,

токовые выходы 4-20 мА, “сухие” контакты реле

ДАК

ИБЯЛ.418414.071-138

ДАК-ΣCH-138 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +80**
ДАК

ИБЯЛ.418414.071-139

ДАК-ΣCH-139 пропан (0 – 100) % НКПР ± (0,2+0,05×Свх) от -60 до +80**
Примечания

Свх – содержание поверочного компонента.

* Диапазон измерений газоанализаторов ДАК-СО2 определяется при заказе.

** Для газоанализаторов ДАК-СН4-037, ДАК-СН4-137…139 предельные рабочие значения температуры окружающей и анализируемой среды от 80 до 90°С в течение 6 ч.

***В газоанализаторах исполнений ИБЯЛ.418414.071-29, -34 … -38 одновременно работает только один вид цифрового интерфейса либо RS 485, либо HART



Датчик-газоанализатор ДАК

Комплект ЗИП

Комплект эксплуатационных документов согласно ИБЯЛ.418414.071 ВЭ

Ведомость эксплуатационных документов ИБЯЛ.418414.071 ВЭ



Поставляется по отдельному заказу:

ВТР вентиль точной регулировки, латунь ИБЯЛ.306577.002

ИР индикатор расхода ИБЯЛ.418622.003-04

БПС-21М блок питания и сигнализации

БПС-21М3 блок питания и сигнализации

Кабельные вводы

Колпачок защитный ИБЯЛ.713331.066 для ДАК ИБЯЛ.418414.071-26…-38

Колпачок ИБЯЛ.305131.050 для ДАК ИБЯЛ.418414.071-26…-38

Козырек брызгозащитный ИБЯЛ.745423.029 для ДАК ИБЯЛ.418414.071-06, -07

HART-коммуникатор ИБЯЛ.467239.005 (только для ДАК ИБЯЛ.418414.071-29, -34 … -38, -126…-129)

Стилус ИБЯЛ.413929.005 (для проведения корректировки нулевых показаний и чувствительности)

БРС блок расширения и связи

Фильтр:

– ИБЯЛ.715141.089 для ДАК ИБЯЛ.418414.071-26…-38;

– ИБЯЛ.715141.105 для ДАК ИБЯЛ.418414.071-126…-129

Диск с сервисным ПО:

– ИБЯЛ.431214.387 для ДАК ИБЯЛ.418414.071-26…-38;

– ИБЯЛ.431214.530 для ДАК ИБЯЛ.418414.071-126…-129

ИК датчик МИЛ-82 ИБЯЛ.418414.111 для газоанализаторов ДАК ИБЯЛ.418414.071-26, -31,-35

ИК датчик МИЛ-82 ИБЯЛ.418414.111-01 для газоанализаторов ДАК ИБЯЛ.418414.07-27, -29,-32,-36

ИК датчик МИЛ-82 ИБЯЛ.418414.111-03 для газоанализаторов ДАК ИБЯЛ.418414.071-30, -33,-34,-38

ИК датчик МИЛ-82 ИБЯЛ.418414.111-04 для газоанализаторов ДАК ИБЯЛ.418414.071-37

ИК датчик ИБЯЛ.418414.111-10.00…-10.02 для газоанализаторов ДАК ИБЯЛ.418414.071-131

ИК датчик ИБЯЛ.418414.111-10.03…-10.05 для газоанализаторов ДАК ИБЯЛ.418414.071-126

ИК датчик ИБЯЛ.418414.111-11.00 для газоанализаторов ДАК ИБЯЛ.418414.071-132

ИК датчик ИБЯЛ.418414.111-11.01 для газоанализаторов ДАК ИБЯЛ.418414.071-129

ИК датчик ИБЯЛ.418414.111-13.01 для газоанализаторов ДАК ИБЯЛ.418414.071-138

ИК датчик ИБЯЛ.418414.111-13.01 для газоанализаторов ДАК ИБЯЛ.418414.071-138

ИК датчик ИБЯЛ.418414.111-14.00 для газоанализаторов ДАК ИБЯЛ.418414.071-137

ИК датчик ИБЯЛ.418414.111-16.00 для газоанализаторов ДАК ИБЯЛ.418414.071-139

Плата индикации связи и управления ИБЯЛ.687243.620 для ДАК ИБЯЛ.418414.071-26 … -33 ИБЯЛ.687243.620-01 для ДАК ИБЯЛ.418414.071-34 … -38

Выносной блок управления и индикации (ВБУИ) ИБЯЛ.421252.001-01 (для проведения корректировки нулевых показаний и чувствительности)

Комплекты для принудительной подачи пробы ИБЯЛ.305659.020, ИБЯЛ.305659.020-01 для ДАК ИБЯЛ.418414.071-126…-129
