РГМ ИБЯЛ.418312.111 распределитель газовый

Артикул: 99101

от 133720,00 руб

Распределитель газовый РГМ предназначен для поочередного отбора пробы анализируемой газовой смеси из четырех, шести или восьми точек отбора в зависимости от исполнения.

Область применения газового распределителя РГМ –  совместно с газоанализаторами, которые служат для измерения содержания одного из компонентов неагрессивной, невзрывоопасной газовой смеси.

Режимы работы – ручной или автоматический.

Способ забора пробы – принудительный, за счет избыточного давления анализируемой пробы, или от внешнего побудителя расхода.

Рабочее положение РГМ – горизонтальное, угол наклона в любом направлении не более 20°.

Достоинства:
– возможность задания с клавиатуры распределения или по каналам RS232, RS485 (с использованием протокола обмена MODBUS-RTU) режима работы;
– отображение на алфавитно-цифровом дисплее информации о номере выбранного канала, заданном времени отбора, оставшемся времени отбора пробы;
– выдача сигнала о включении соответствующего канала.

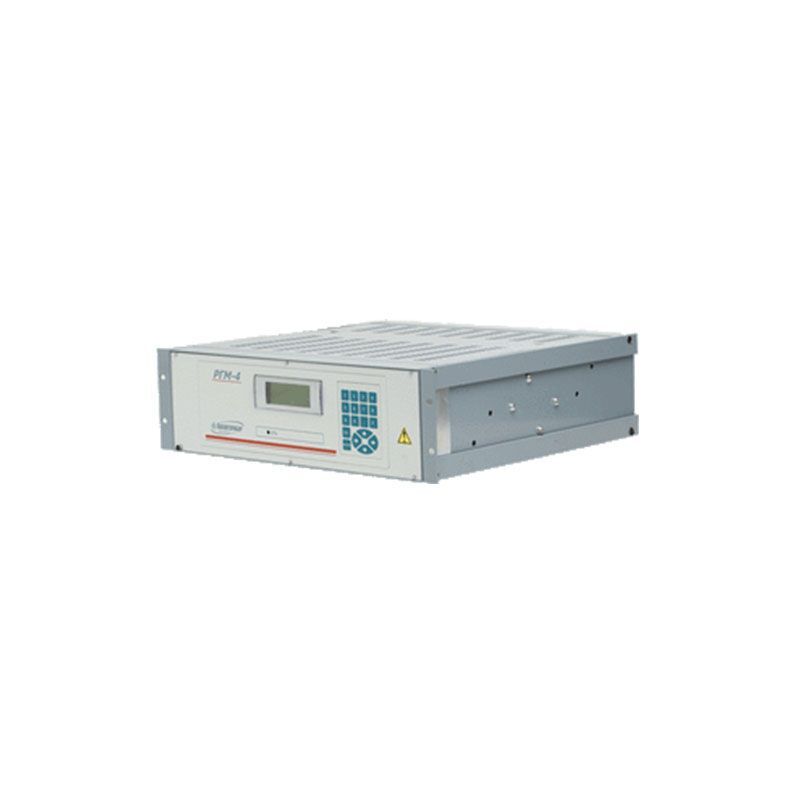

Распределитель газовый РГМ

Характеристики РГМ

Значения
Электрическое питание газового распределителя от сети переменного тока 220 В, 50 Гц
Потребляемая мощность, не более 30 ВА
Степень пылевлагозащиты РГМ IP20
Выходные сигналы RS-232, RS-485 (протокол MODBUS-RTU)
Напряжение выходного сигнала, В, не более 24,0 ± 2,4

максимальный ток 0,1 А
Продолжительность отбора в каждой точке (с дискретностью 30 с.), мин.:

– в режиме таймера

– в режиме реального времени



от 1 до 60

от 1 мин. до 23 ч. 59 мин.
Падение давления в газовом канале распределителя при расходе воздуха 1 л/мин, не более 980 Па (100 мм.вод.ст.)
Индикация распределителя газового РГМ цифровая, световая
Параметры газовой смеси на входе распределителя:

– температура,

– давление,

– содержание механических примесей, не более

– массовая концентрация влаги, без конденсации, не более

от 0 до 50°С

от 70 до 200 кПа (от 0,71 до 2,04 кгс/см2)

10 мг/м3

5 г/м3
Габаритные размеры РГМ, мм

485х435х146
Масса, кг, не более:

– РГМ-4

– РГМ-6

– РГМ-8

9,5

11,0

12,5
Средняя наработка на отказ, не менее, ч 30000
Ресурс (количество включений) распределителя газового, не менее 6,5х105 на один канал
Гарантийный срок эксплуатации, мес. 24
Срок службы распределителя газового РГМ, лет, не менее 8
Условия эксплуатации газового распределителя РГМ
Температура окружающей среды от 0 до +50°С
Относительная влажность воздуха до 80% при 30°С
Атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм.рт.ст.)



  • РГМ-4 – 4 канала отбора пробы, ИБЯЛ.418312.111.
  • РГМ-6 – 6 каналов отбора пробы, ИБЯЛ.418312.111-01.
  • РГМ-8 – 8 каналов отбора пробы, ИБЯЛ.418312.111-02.
  • Распределитель газовый РГМ
  • Комплект ЗИП согласно ИБЯЛ.418312.111 ЗИ
  • Ведомость эксплуатационных документов ИБЯЛ.418312.111 ВЭ
  • Комплект эксплуатационных документов согласно ИБЯЛ.418312.111 ВЭ



Поставляется по отдельному заказу:

  • Блок с фильтрами для очистки газовой смеси на 4, 6 или 8 каналов,
  • Диск с программным обеспечением ИБЯЛ.431214.298 для работы с ПЭВМ,
  • Побудитель расхода П2, П3 или ПР7 (при давлении газовой смеси ниже требуемого минимума).
