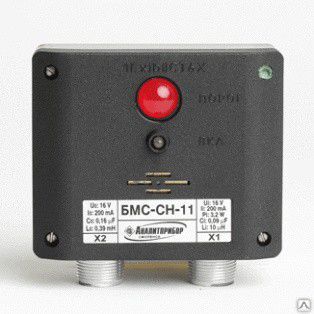

БМС ИБЯЛ.411531.005 блок местной сигнализации

от 13350,00 руб

Документация:

Руководство по эксплуатации на БМС
Монтажный чертеж на блок местной сигнализации БМС


Блок местной сигнализации БМС ИБЯЛ.411531.005 предназначен для работы совместно с датчиками-газоанализаторами  ДАТ-М-01…-04, ДАХ-М-01…-04 и обеспечивает выдачу световой и звуковой сигнализации при достижении выходным токовым сигналом с датчика фиксированного порога срабатывания.

Виды сигнализации:
Непрерывная световая зеленого цвета “ВКЛ”, свидетельствующая о нормальной работе (БМС включен, токовый сигнал 4 – 20 мА поступает);
Непрерывная световая красного цвета “ВКЛ”, свидетельствующая об отсутствии токового сигнала с датчика;
Постоянная световая красного цвета “ПОРОГ” и прерывистая звуковая сигнализации, свидетельствующие о достижении выходным токовым сигналом с датчика фиксированного порога срабатывания.

Отличительные особенности:
Максимальное расстояние от источника питания до БМС не более 950 м. Степень защиты БМС IР54. Маркировка взрывозащиты 1ExibIICT6 X. В невзрывоопасных зонах питание БМС с датчиком может осуществляться от внешнего источника постоянного тока (9,5 – 15 В), с минимальным выходным током не более 200 мА.

Характеристики БМС Значения
Степень пылевлагозащиты БМС IP54  по ГОСТ 14254-96
Маркировка взрывозащиты блока местной сигнализации 1ExibIICT6 X

соответствуют ГОСТ Р51330.0-99, ГОСТ Р51330.10-99

Питание блока БМС осуществляется при установке в невзрывоопасной зоне от внешнего источника постоянного тока 9,5-15 В, с минимальным выходным током не более 200 мА
Время прогрева не более, мин. 15
Максимальное расстояние, м, не более:

– от источника питания до БМС

– от газоанализатора до БМС



950

50

Габаритные размеры БМС, мм, не более 115х125х60
Масса блока БМС не более, кг 0,3
Рабочая температура окружающей среды от -40 до + 50°С





Условное наименование датчиков Порог срабатывания на БМС, (установленный при выпуске из производства) Условное наименование БМС Обозначение блока БМС
ДАХ-М-СО-200 20 мг/м3 БМС -CO-20 ИБЯЛ.411531.005
ДАХ-М-СО-1500 150 мг/м3 БМС -CO-150 ИБЯЛ.411531.005-01
ДАХ-М-H2S-40 10 мг/м3 БМС -H2S-10 ИБЯЛ.411531.005-02
ДАХ-М-SO2-20 10 мг/м3 БМС -SO2-10 ИБЯЛ.411531.005-03
ДАХ-М-Cl2-25 1 мг/м3 БМС -Cl2-1 ИБЯЛ.411531.005-04
ДАХ-М-NH3-600 20 мг/м3 БМС -NH3-20 ИБЯЛ.411531.005-05
ДАХ-М-NH3-2000 160 мг/м3 БМС -NH3-160 ИБЯЛ.411531.005-06
ДАХ-М-O2-30 19 об.% БМС -O2-19* ИБЯЛ.411531.005-07
ДАХ-М-O2-30 23 об.% БМС -O2-23 ИБЯЛ.411531.005-08
ДАТ-М-СН-50 11 %НКПР БМС-СН-11 ИБЯЛ.411531.005-09
ДАК-С3Н8-50(В) 20 %НКПР БМС-С3Н8-20 ИБЯЛ.411531.005-10
ДАК-СН4-100(В) 20 %НКПР БМС-СН4-20 ИБЯЛ.411531.005-11
ДАК-СО2-1(В) 0,5 % НКПР БМС-СО2-0,5 ИБЯЛ.411531.005-12
ДАХ-М-NO2-10 2 мг/м3 БМС-NO2-2 ИБЯЛ.411531.005-13
ДАХ-М-NO2-10 10 мг/м3 БМС-NO2-10 ИБЯЛ.411531.005-14
ДАХ-М-HCl-30 5 мг/м3 БМС-HCl-5 ИБЯЛ.411531.005-15
ДАХ-М-HCl-30 25 мг/м3 БМС-HCl-25 ИБЯЛ.411531.005-16
ДАМ-Н2-3 2 об.% БМС-Н2-2 ИБЯЛ.411531.005-17
ДАМ-О2-5 2 об.% БМС-О2-2 ИБЯЛ.411531.005-18
ДАХ-RSH-5 1 мг/м3 БМС-RSH-1 ИБЯЛ.411531.005-19
ДАХ-RSH-5 4 мг/м3 БМС-RSH-4 ИБЯЛ.411531.005-20
ДАХ-М-О2-10 4 об.% БМС-О2-4 ИБЯЛ.411531.005-21
ДАК-∑СН-100 11 %НКПР БМС-∑ СН-11 ИБЯЛ.411531.005-22
