БРС ИБЯЛ.411111.036 блок расширения и связи

Name: БРС ИБЯЛ.411111.036 блок расширения и связи
SKU: 95053
Price: 127270.00 RUB
Availability: InStock

Артикул: 95053 Категория: Контроллеры для газоанализаторов Метки: Аналитприбор, Минимальная цена

от 127270,00 руб

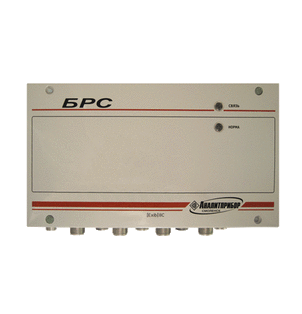

Блок расширения и связи БРС (ИБЯЛ.411111.036-01, -02,-03,-04) предназначен для работы в составе системы контроля атмосферы промышленных объектов (СКАПО).

БРС выполняет следующие функции:
для БРС ИБЯЛ.411111.036:
1. двусторонний обмен с БСУ – передачу результатов измерения выходных токовых сигналов на БСУ и прием уставок срабатывания порогов блока реле (далее – БР) ИБЯЛ.423142.004 от БСУ ИБЯЛ.411111.035;
2. питание БР и передачу команд управления на БР ИБЯЛ.423142.004;
3. обеспечение двухстороннего обмена информацией с другими БРС ИБЯЛ.411111.036 по интерфейсу RS485;

для БРС ИБЯЛ.411111.036, -01…-04:
1. обеспечение двухстороннего обмена информацией с адаптером интерфейсов (далее – АИ) ИБЯЛ.426441.006 или БСУ ИБЯЛ.411111.044 по интерфейсу RS485, логический протокол MODBUS RTU, порт “1RS485”;
2. передачу результатов измерения выходных токовых сигналов на ПЭВМ с помощью АИ ИБЯЛ.426441.006 или в информационную сеть АСУ ТП с помощью БСУ ИБЯЛ.411111.044;
обеспечение двухстороннего обмена информацией с пультом контроля ИБЯЛ.422411.005 по интерфейсу RS485, порт “1RS485”;
3. обеспечение передачи команд управления по интерфейсу RS485 на БР ИБЯЛ.423142.009 – порт “2RS485”.

БРС блок расширения и сигнализации ИБЯЛ.411111.036

№ п/п	Наименование	Цена с НДС (20%), руб.
1	БРС блок расширения и сигнализации ИБЯЛ.411111.036 последоват.передача, 8 каналов, взрывозащ. (для ДАХ-М-04, ДАТ-М-04, ДАМ ИБЯЛ.407111.002,-01,-02)	199 980
2	БРС блок расширения и сигнализации ИБЯЛ.411111.036-01 шинная архитектура, 8 каналов, взрывозащ. (для ДАХ-М-01, -03, ДАТ-М-01, -03, СТМ-30-10…-16, ДАМ ИБЯЛ.407111.002-03…-49)	184 940
3	БРС блок расширения и сигнализации ИБЯЛ.411111.036-02 шинная архитектура, 4 канала, взрывозащ.	135 630
4	БРС блок расширения и сигнализации ИБЯЛ.411111.036-03 шинная архитектура, 8 каналов, не взрывозащ. (для ДАХ-М-05, ДАТ-М-05, ДАК ИБЯЛ.418414.071-17…-20)	171 980
5	БРС блок расширения и сигнализации ИБЯЛ.411111.036-04 шинная архитектура, 4 канала, не взрывозащ. (для ДАХ-М-05, ДАТ-М-05, ДАК ИБЯЛ.418414.071-17…-20)	127 270

Характеристики БРС	Значения
Количество цепей питания датчиков, шт.	4 или 8
Параметры выходных цепей в условиях эксплуатации: – выходное напряжение, В: – ИБЯЛ.411111.036, -01,-02 искробезопасная цепь питания – ИБЯЛ.411111.036-03,-04 не искробезопасная цепь питания – ток, мА: – ИБЯЛ.411111.036, -01,-02 искробезопасная цепь питания – ИБЯЛ.411111.036-03,-04 не искробезопасная цепь питания	16 24 200 300
Диапазон измерения токового сигнала	4-20 мА по каждому входу
Канал связи с другими устройствами системы СКАПО	RS-485 Modbus RTU
Степень пылевлагозащиты БРС	IP54
Время прогрева, мин, не более	5
Время установки показаний, с, не более	5
Время работы без корректировки показаний, мес.	12
Напряжение питания	220 В, 50 Гц
Номинальная потребляемая мощность, ВА, не более: – для 8-ми канального исполнения – для 4-ми канального исполнения	60 40
Максимальная длинна линии связи, км – датчики – БРС – БРС – АИ /БРС – БРС / БРС – БСУ	1 2
Габаритные размеры, мм, не более	145х229х370
Масса БРС, кг, не более	5,0
Средняя наработка на отказ БРC, не менее, ч: – БРC ИБЯЛ.411111.036 – БРC ИБЯЛ.411111.036-01, -02, -03, -04	15000 30000
Гарантийный срок эксплуатации, мес.	18
Средний срок службы, не менее, лет	10
Условия эксплуатации блоков расширения и связи БРС
Температура окружающей среды	от -40°С до +50°С
Относительная влажность воздуха	от 30 до 98% (при 25°С)
Атмосферное давление	от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.)

блок расширения и связи БРС,
ведомость эксплоуатационных документов,
комплект эксплуатационных документов,
комплект ЗИП.
