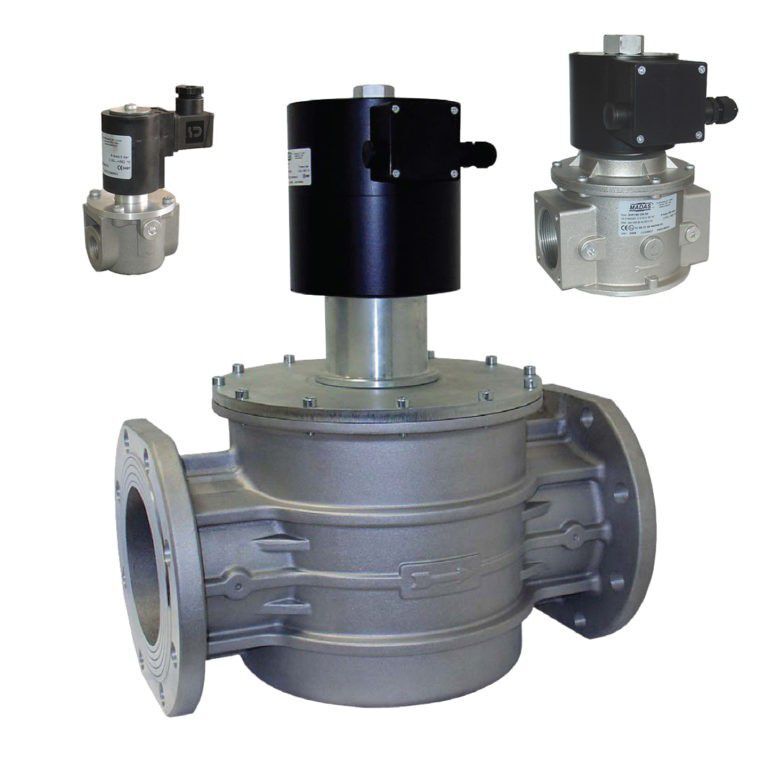

EVP/NC (Madas) клапан газовый электромагнитный нормально-закрытый с автоматическим взводом

Артикул: 92013

Цена по запросу

Документация:

Паспорт клапана EVP-NC


Клапаны газовые EVP/NC (Madas) – автоматические соленоидные двухпозиционные нормально закрытые клапаны с регулировкой скорости открытия клапана от 1 до 20 секунд и закрытием менее 1 секунды. Данная функция позволяет настроить медленное открытие клапана, таким образом скорость газа в трубопроводе увеличивается постепенно, что  исключает возможность возникновения пневмоудара за клапаном. Если за клапаном устанавливается ротационный счетчик, установка клапана с медленным открытием необходима для обеспечения его исправной работы. Клапан открывается при подаче напряжения на катушку и закрывается при его отсутствии.

Область применения – клапаны EVP/NC (Madas) устанавливают в системах дистанционного управления газогорелочными устройствами паровых и водогрейных котлов, теплогенераторов и трубопроводах для управления потоком газа в качестве запорно-регулирующей арматуры. Клапаны можно устанавливать как в вертикальном, так и в горизонтальном положении (кроме положения катушкой вниз).

При работе на биогазе или попутном газе необходимо заказывать специальную версию.

Клапаны EVP/NC DN 15-150 возможно устанавливать, как на вертикальном, так и на горизонтальном участке трубопровода (исключая положение катушкой вниз).

Монтаж клапанов EVP/NC DN 200, 250, 300 допустим только на горизонтальном участке газопровода, в положении гидравлическим приводом вверх.

Клапаны газовые EVP/NC (Madas) устанавливаются как на вводе в котельную, так и в системах дистанционного управления газогорелочных устройств, теплогенераторов.

При поступлении напряжения на соленоид, клапан EVP/NC (MADAS) открывается. Закрывается клапан EVP/NC при отсутствии напряжения.

Характеристики Значения
Рабочая среда (виды используемых газов) метан, сжиженный газ, азот (сухие газы), биогаз
Максимальное рабочее давление 0,036 Мпа, 0,1 МПа, 0,3 МПа, 0,6 МПа
Напряжение питания 230В 50-60 Гц
Максимальный ток через контакты индикатора положения 1 А
Степень пылевлагозащиты IP65, IP54 (EVP/NC (EVCA) c электрическим регулятором расхода)
Время закрытия клапана, не более 1 сек.
Материал сплав алюминия
Подключение клапанов:

– клапаны DN15-DN50 согласно EN 10226

– клапаны DN32-DN300 согласно ГОСТ 33259-2015



резьбовое

фланцевое

Монтаж:

– EVP/NC DN 15-DN150

– EVP/NC DN 200, 250, 300



вертикальный, горизонтальный

горизонтальный

Рабочий диапазон температур:

– EVP/NC DN 15-DN150

– EVP/NC DN 200, 250, 300

– EVP/NC (EVCA)



от  -40 до +60°С

от  -30 до +60°С

от  +10 до +60°С



Код Диаметр Соединение P.max, МПа Напряжение
EVPS020066 108  15 Резьба 0.1 230V~
EVPS020067 308  15 Резьба 0.3 230V~
EVPS020067 608  15 Резьба 0.6 230V~
EVPS030066 108  20 Резьба 0.1 230V~
EVPS030067 308  20 Резьба 0.3 230V~
EVPS030067 608  20 Резьба 0.6 230V~
EVPS040066 108  25 Резьба 0.1 230V~
EVPS040067 308  25 Резьба 0.3 230V~
EVPS040067 608  25 Резьба 0.6 230V~
EVPS250066 108  25 Фланец 0.1 230V~
EVPS250067 308  25 Фланец 0.3 230V~
EVPS250067 608  25 Фланец 0.6 230V~
EVPCS050066 108  32 Резьба 0.1 230V~
EVPCS320066 108  32 Фланец 0.1 230V~
EVPS050067 308  32 Резьба 0.3 230V~
EVPS050067 608  32 Резьба 0.6 230V~
EVPS320067 308  32 Фланец 0.3 230V~
EVPS320067 608  32 Фланец 0.6 230V~
EVPCS060066 108  40 Резьба 0.1 230V~
EVPCS400066 108  40 Фланец 0.1 230V~
EVPS060067 308  40 Резьба 0.3 230V~
EVPS060067 608  40 Резьба 0.6 230V~
EVPS400067 308  40 Фланец 0.3 230V~
EVPS400067 608  40 Фланец 0.6 230V~
EVPCS070066 108  50 Резьба 0.1 230V~
EVPCS500066 108  50 Фланец 0.1 230V~
EVPS070067 308  50 Резьба 0.3 230V~
EVPS070067 608  50 Резьба 0.6 230V~
EVPS500067 308  50 Фланец 0.3 230V~
EVPS500067 608  50 Фланец 0.6 230V~
EVPS080067 308  65 Фланец 0.3 230V~
EVPS080067 608  65 Фланец 0.6 230V~
EVPСS080066 108  65 Фланец 0.1 230V~
EVPS090067 308  80 Фланец 0.3 230V~
EVPS090067 608  80 Фланец 0.6 230V~
EVPСS090066 108  80 Фланец 0.1 230V~
EVPCS100066 108  100 Фланец 0.1 230V~
EVPCS100067 308  100 Фланец 0.3 230V~
EVPS100067 608  100 Фланец 0.6 230V~
EVPS110066 108  125 Фланец 0.1 230V~
EVPS110067 308  125 Фланец 0.3 230V~
EVPS110067 608  125 Фланец 0.6 230V~
EVPS120066 108  150 Фланец 0.1 230V~
EVPS120067 308  150 Фланец 0.3 230V~
EVPS120067 608  150 Фланец 0.6 230V~
Резьбовое соединение Фланцевое соединение A B C


DN15-DN20-DN25



70



190



74

DN32-DN40-DN50

компакт



160



300



140



DN32-DN40



160



3100



165



DN50



160



335



165

DN32-DN40-DN50 компакт 230 350 165
DN32-DN40-DN50 230 360 165
DN65 290 436 211
DN80 310 444 211
DN100 350 507 254
DN100 тормоз снизу 350 480 254
DN125-DN150 480 715 328



Клапан состоит:

1, винт регулировки скорости открытия      2, электромагнитная   катушка

3, электрический коннектор                         4, прокладка

5, пружина                                                     6, корпус

7, затвор                                                        8, манжета затвора

10, фильтрующая сетка*                             11,  винт

12, крышка                                                   13, гидравлический     тормоз

16, колпачок тормоза

  • – только для клапанов с давлением 0,036 МПа.



Резьбовые соединения Напряжение питания Код / P. макс. = 0,036 МПа Код / P. макс. = 0,1 МПа Код / P. макс. = 0,3 МПа Код / P. макс. = 0,6 МПа






DN 15

12В пост. тока EVP02 001 EVP02 101 EVP02 301 EVP02 601
12В / 50 Гц EVP02 010 EVP02 110 EVP02 310 EVP02 610
24В пост. тока EVP02 005 EVP02 105 EVP02 305 EVP02 605
24В / 50 Гц EVP02 003 EVP02 103 EVP02 303 EVP02 603
230В / 50-60 Гц EVP02 008 EVP02 108 EVP02 308 EVP02 608






DN 20

12 В пост. тока EVP03 001 EVP03 101 EVP03 301 EVP03 601
12 В / 50 Гц EVP03 010 EVP03 110 EVP03 310 EVP03 610
24В пост. тока EVP03 005 EVP03 105 EVP03 305 EVP03 605
24В / 50 Гц EVP03 003 EVP03 103 EVP03 303 EVP03 603
230 В / 50-60 Гц EVP03 008 EVP03 108 EVP03 308 EVP03 608






DN 25

12 В пост. тока EVP04 001 EVP04 101 EVP04 301 EVP04 601
12 В / 50 Гц EVP04 010 EVP04 110 EVP04 310 EVP04 610
24В пост. тока EVP04 005 EVP04 105 EVP04 305 EVP04 605
24В / 50 Гц EVP04 003 EVP04 103 EVP04 303 EVP04 603
230 В / 50-60 Гц EVP04 008 EVP04 108 EVP04 308 EVP04 608
Клапан состоит:

1, винт регулировки скорости открытия             2, электромагнитная катушка

3, электрический коннектор                                4, прокладка

5, пружина                                                            6, корпус

7, затвор                                                               8, манжета затвора

9, заглушка                                                         10, фильтрующая сетка*

11, винт                                                               12, крышка

13, гидравлический тормоз                               16, колпачок тормоза

  • – только для клапанов с давлением 0,036 МПа.



Резьбовые соединения DN32 – DN40 – DN50

Соединение Напряжение питания Код / P. макс. = 0,036 МПа Код / P. макс. = 0,1 МПа Код / P. макс. = 0,3 МПа Код / P. макс. = 0,6 МПа


DN 32

24В пост. тока EVPCS05 005 EVPCS05 105 EVP05 305 EVP05 605
24В / 50 Гц EVPCS05 003 EVPCS05 103 EVP05 303 EVP05 603
230В / 50-60 Гц EVPCS05 008 EVPCS05 108 EVP05 308 EVP05 608


DN 40

24В пост. тока EVPCS06 005 EVPCS06 105 EVP06 305 EVP06 605
24В / 50 Гц EVPCS06 003 EVPCS06 103 EVP06 303 EVP06 603
230В / 50-60 Гц EVPCS06 008 EVPCS06 108 EVP06 308 EVP06 608


DN 50

24В пост. тока EVPCS07 005 EVPCS07 105 EVP07 305 EVP07 605
24В / 50 Гц EVPCS07 003 EVPCS07 103 EVP07 303 EVP07 603
230В / 50-60 Гц EVPCS07 008 EVPCS07 108 EVP07 308 EVP07 608



Фланцевые соединения DN32 – DN40 – DN50

Соединение Напряжение питания Код / P. макс. = 0,036 МПа Код / P. макс. = 0,1 МПа Код / P. макс. = 0,3 МПа Код / P. макс. = 0,6 МПа


DN 32

24В пост. тока EVPCS32 005 EVPCS32 105 EVP32 305 EVP32 605
24В / 50 Гц EVPCS32 003 EVPCS32 103 EVP32 303 EVP32 603
230В / 50-60 Гц EVPCS32 008 EVPCS32 108 EVP32 308 EVP32 608


DN 40

24В пост. тока EVPCS40 005 EVPCS40 105 EVP40 305 EVP40 605
24В / 50 Гц EVPCS40 003 EVPCS40 103 EVP40 303 EVP40 603
230В / 50-60 Гц EVPCS40 008 EVPCS40 108 EVP40 308 EVP40 608


DN 50

24В пост. тока EVPCS50 005 EVPCS50 105 EVP50 305 EVP50 605
24В / 50 Гц EVPCS50 003 EVPCS50 103 EVP50 303 EVP50 603
230В / 50-60 Гц EVPCS50 008 EVPCS50 108 EVP50 308 EVP50 608
Клапан состоит:

1, винт регулировки скорости открытия        2, электромагнитная катушка

3, электрический коннектор                           4, прокладка

5, пружина                                                       6, корпус

7, затвор                                                          8, манжета затвора

9, заглушка                                                    10, фильтрующий элемент 50 мкр*

11, винт                                                          12, крышка

13, гидравлический тормоз                          16, колпачок тормоза

– только для клапанов с давлением 0,036 МПа.

Фланцевые соединения

Соединение Напряжение питания Код / P. макс. = 0,036 МПа Код / P. макс. = 0,1 МПа Код / P. макс. = 0,3 МПа Код / P. макс. = 0,6 МПа


DN 65

24В пост. тока EVPS08 005 EVPS08 105 EVPS08 305 EVPS08 605
24В / 50 Гц EVPS08 003 EVPS08 103 EVPS08 303 EVPS08 603
230В / 50-60 Гц EVPCS08 008 EVPCS08 108 EVPS08 308 EVPS08 608


DN 80

24В пост. тока EVPS09 005 EVPS09 105 EVPS09 305 EVPS09 605
24В / 50 Гц EVPS09 003 EVPS09 103 EVPS09 303 EVPS09 603
230В / 50-60 Гц EVPCS09 008 EVPCS09 108 EVPS09 308 EVPS09 608


DN 100

24В пост. тока EVPS10 005 EVPS10 105 EVPS10 305 EVPS10 605
24В / 50 Гц EVPS10 003 EVPS10 103 EVPS10 303 EVPS10 603
230В / 50-60 Гц EVPCS10 008 EVPCS10 108 EVPCS10 308* EVPS10 608


DN 125

24В пост. тока EVPS11 005 EVPS11 105 EVPS11 305 EVPS11 605
24В / 50 Гц EVPS11 003 EVPS11 103 EVPS11 303 EVPS11 603
230В / 50-60 Гц EVPS11 008 EVPS11 108 EVPS11 308 EVPS11 608


DN 150

24В пост. тока EVPS12 005 EVPS12 105 EVPS12 305 EVPS12 605
24В / 50 Гц EVPS12 003 EVPS12 103 EVPS12 303 EVPS12 603
230В / 50-60 Гц EVPS12 008 EVPS12 108 EVPS12 308 EVPS12 608


DN 200

24В пост. тока EVPS13 005 EVPS13 105 EVPS13 305 EVPS13 605
24В / 50 Гц EVPS13 003 EVPS13 103 EVPS13 303 EVPS13 603
230В / 50-60 Гц EVPS13 008 EVPS13 108 EVPS13 308 EVPS13 608

– гидравлический тормоз находится в нижней части клапана
